XLN6024-GL
BK Precision XLN6024-GL은 0~60 V, 최대 24 A, 1440 W 출력의 1U 프로그래머블 DC 전원공급기입니다. 48 V 계열 통신·산업 장비 시험에 맞는 전압 범위를 갖추고, 로드 레귤레이션 ≤ 8 mV의 안정적인 출력을 냅니다. 5 V / 1 A 보조 출력과 직렬·병렬 확장을 지원합니다. 표준 USB·RS485에 GPIB와 LAN 인터페이스를 더한 버전으로, 내장 웹 서버와 Telnet으로도 원격 제어할 수 있습니다.
GPIB/LAN으로 확장한 60 V / 24 A 시스템 전원
전면 키패드와 노브로 직접 조작하거나, 표준 USB·RS485로 PC에서 SCPI 명령과 애플리케이션 소프트웨어로 제어합니다. 원격 센싱 단자로 배선 전압 강하를 보상해 부하 단에서 정확한 전압을 유지합니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN6024-GL의 특징
48 V 계열에 맞는 전압 범위
0~60 V, 최대 24 A로 48 V 통신 장비와 산업용 제어기의 정격·한계 시험을 한 대로 처리합니다.
RS485로 최대 30대 제어
RS485 데이지 체인으로 최대 30대를 연결하고 마스터 한 대를 통해 PC에서 일괄 제어합니다.
다양한 보호 기능
OVP(3~64 V 설정), OCP, OPP, OTP와 CV↔CC 폴드백 보호, 키 잠금으로 DUT와 전원을 보호합니다.
GPIB·LAN과 웹 서버
GPIB와 LAN 인터페이스를 기본 탑재해 내장 웹 서버로 브라우저에서 설정·모니터링하고, Telnet으로 SCPI 명령을 보낼 수 있습니다.

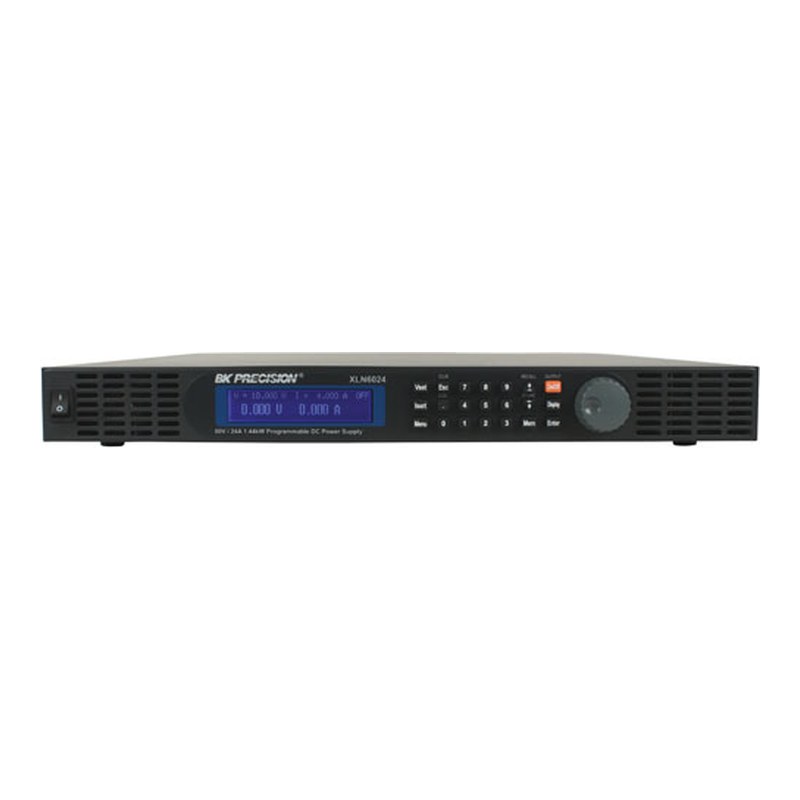

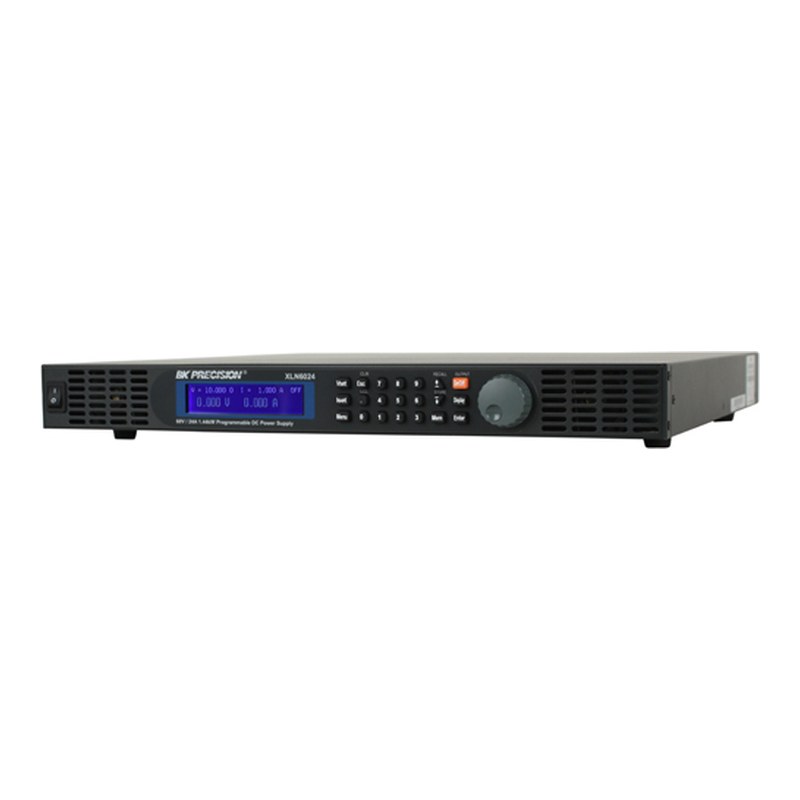

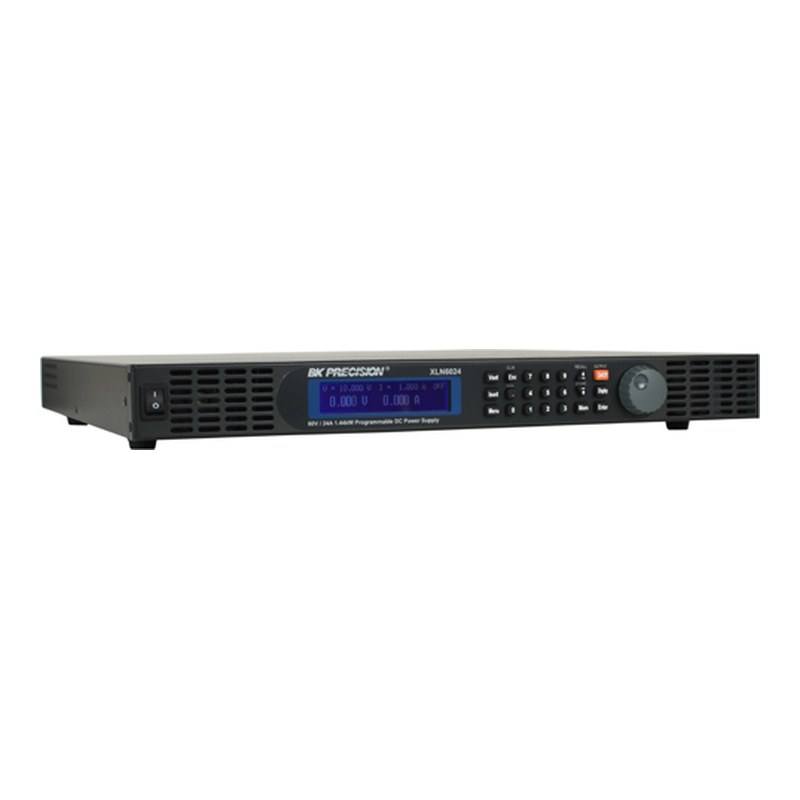

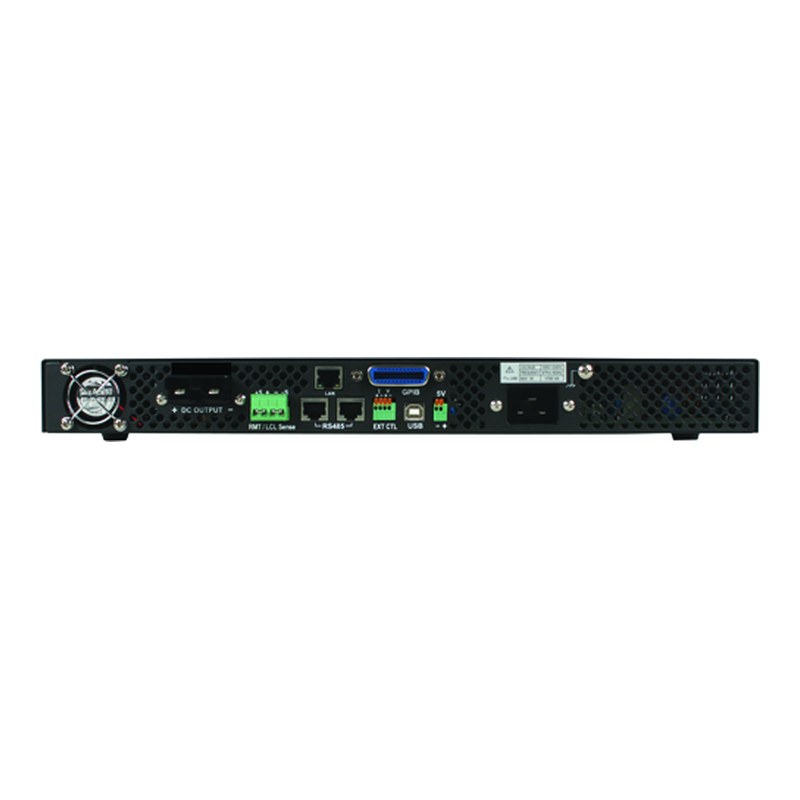

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL (이 상품) | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
통신 장비
48 V 텔레콤·네트워크 장비 전원 시험
배터리 팩 개발
중전압 배터리 모듈의 충전 조건 모의
산업 제어기
PLC·드라이브 등 산업용 장비 입력 전원 평가
ATE 시스템
1U 랙 실장으로 자동 시험 장비에 통합
XLN6024-GL 주요 사양
| 모델 | XLN6024-GL |
|---|---|
| 출력 채널 | 1 (단일 출력) + 5 V / 1 A 고정 보조 출력 |
| 출력 전압 | 0~60 V |
| 출력 전류 | 0~24 A |
| 최대 출력 전력 | 1440 W |
| OVP 설정 범위 / 정확도 | 3~64 V / 300 mV |
| 라인 레귤레이션 (전압 / 전류) | ≤ 6 mV / ≤ 4 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 8 mV / ≤ 7 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 6 mVrms / ≤ 70 mVpp |
| 리플·노이즈 전류 | ≤ 70 mA |
| 설정·측정 분해능 | 1.5 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 15 mV) |
| 설정·측정 정확도 (전류) | ±(0.05 % + 8 mA) |
| 과도 응답 시간 | ≤ 1 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 20 ms / ≤ 20 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 20 ms / ≤ 1000 ms |
| 원격 센싱 보상 | 2 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그, GPIB, LAN (웹 서버, Telnet) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1700 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 43.6 x 432 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트, 출력 단자대 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
