BK PRECISION · 800V 프로그래머블 DC 전자로드
HVL80075
BK Precision HVL80075는 최대 800 V, 75 A, 3 kW를 3U 크기에 담은 HVL 시리즈 DC 전자로드입니다. 800 V 입력 범위를 유지하면서 랙 공간을 적게 차지해, 고전압 DC-DC 컨버터와 배터리 모듈, 태양광 장비 시험 시스템 구성에 알맞습니다.
800 V최대 입력 전압
75 A최대 입력 전류
3 kW최대 전력
CC/CV/CR/CW동작 모드
3U 크기의 800 V·75 A 부하
전면 4.3인치 LCD에서 설정과 측정값을 확인하고 프로그래머블 키로 자주 쓰는 구성을 바로 불러옵니다. USB(USBTMC), LAN, RS232, GPIB가 기본이며 핸들 포함 랙마운트 브래킷이 기본 제공됩니다.
HVL 시리즈 데이터시트 (영문)자료실에서 보기 ›HVL80075의 특징
800 V·3 kW 3U
0~800 V, 0~75 A, 3 kW 사양을 3U 랙 높이로 구현해 시스템 랙 공간을 절약합니다.
2단 전류 레인지
0.075~7.5 A, 0.075~75 A 레인지로 소전류와 대전류 시험을 모두 정밀하게 수행합니다.
직접 데이터 로깅
전압, 전류를 0.2초~5분 간격으로 USB 메모리에 날짜·시간과 함께 CSV로 저장합니다.
단락 시험
단락 시험 기능으로 전원의 단락 보호 동작을 확인할 수 있습니다.

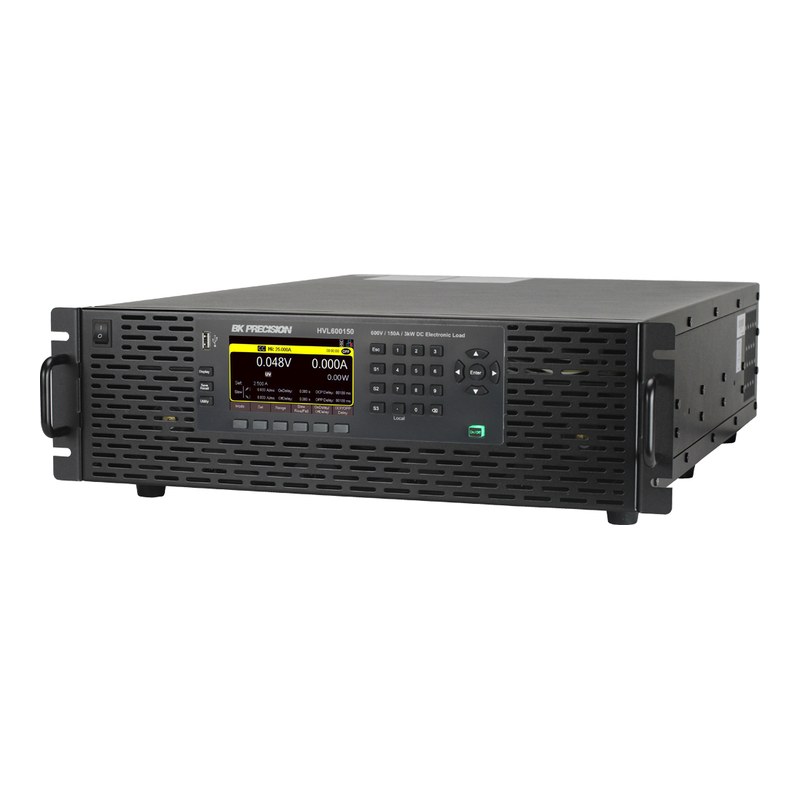

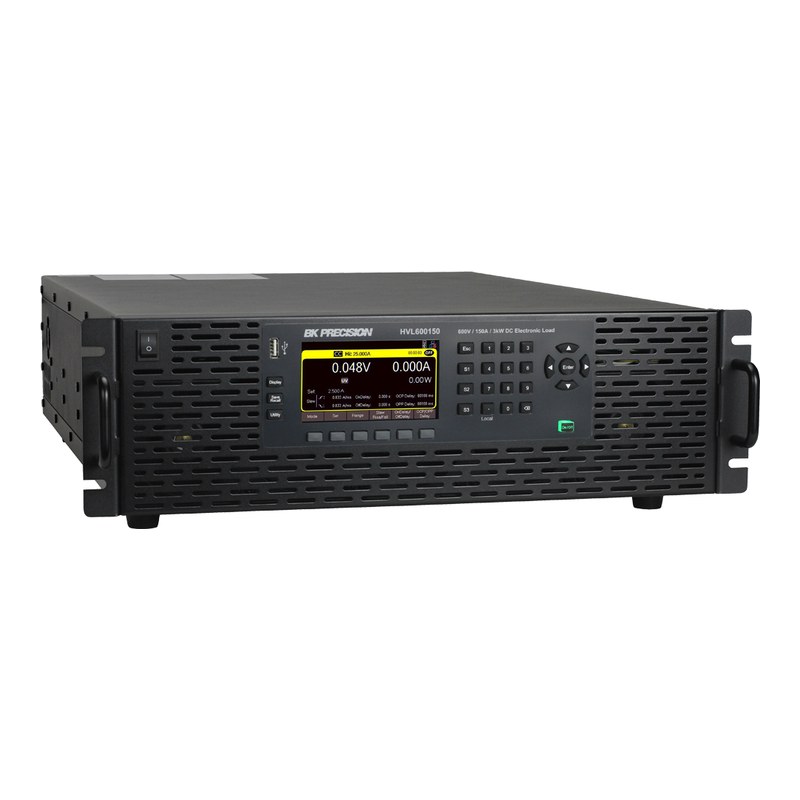

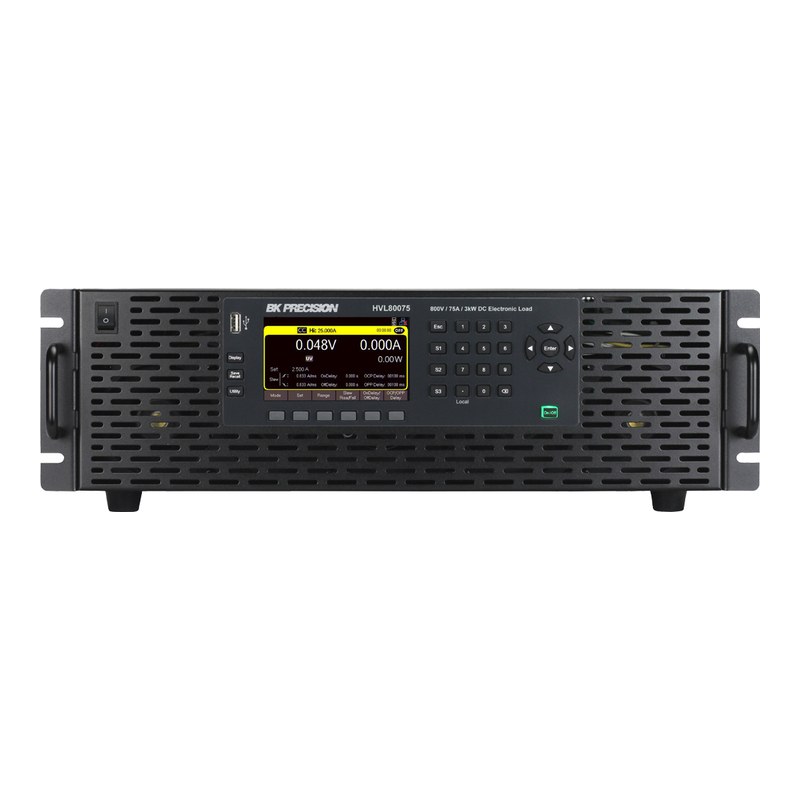

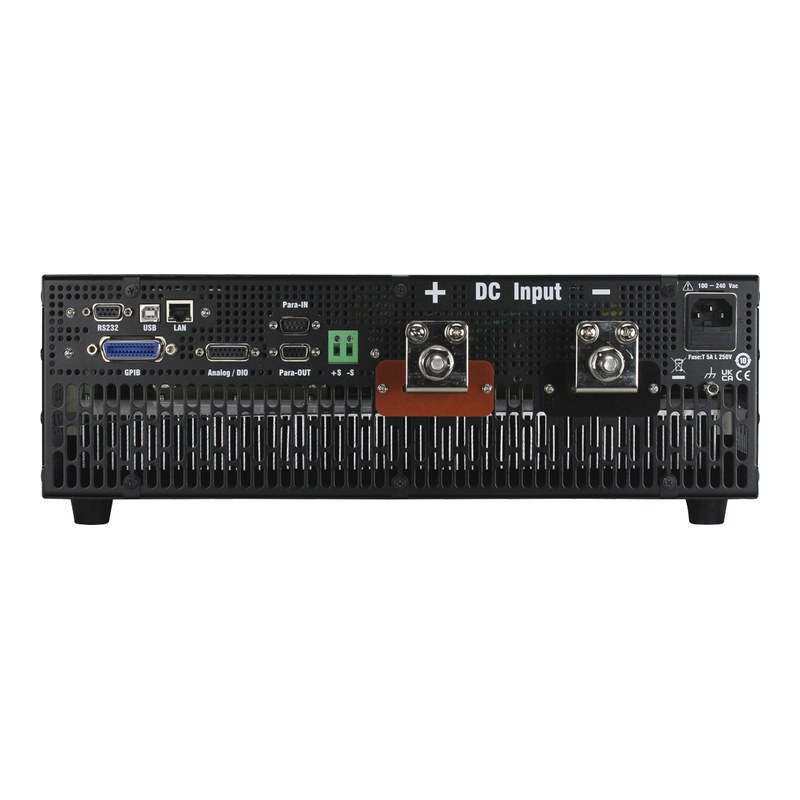

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 크기 |
|---|---|---|---|---|---|
| HVL150250 | 0~150 V | 0~250 A | 2 kW | 1.5 V | 3U |
| HVL150480 | 0~150 V | 0~480 A | 3 kW | 3.0 V | 3U |
| HVL600150 | 0~600 V | 0~150 A | 3 kW | 3.5 V | 3U |
| HVL80075 (이 상품) | 0~800 V | 0~75 A | 3 kW | 2.0 V | 3U |
| HVL100025 | 0~1000 V | 0~25 A | 3 kW | 3.5 V | 3U |
| HVL150750 | 0~150 V | 0~750 A | 6 kW | 1.5 V | 5U |
| HVL600300 | 0~600 V | 0~300 A | 6 kW | 3.5 V | 5U |
| HVL800150 | 0~800 V | 0~150 A | 6 kW | 2.0 V | 5U |
| HVL100050 | 0~1000 V | 0~50 A | 6 kW | 3.5 V | 5U |
이런 현장에 적합합니다
고전압 DC-DC 컨버터
800 V 입력·출력 컨버터 부하 시험
배터리 모듈
EV·ESS 배터리 모듈 방전 시험
태양광 장비
PV 패널·스트링 출력 평가
ATE 랙 구성
공간이 제한된 시험 랙에 고전압 부하 통합
HVL80075 주요 사양
| 모델 | HVL80075 |
|---|---|
| 입력 전압 | 0~800 V |
| 입력 전류 | 0~75 A |
| 입력 전력 | 3000 W |
| 동작 모드 | CC / CV / CR / CW |
| 최소 동작 전압 | 2.0 V (풀스케일 전류) |
| CV 레인지 (Low / High) | 0.5~80 V / 0.5~800 V |
| CV 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 100 mV |
| CC 레인지 (Low / High) | 0.075~7.5 A / 0.075~75 A |
| CC 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mA |
| CR 레인지 | Low 0.03 Ω~10.66 Ω / High 10.66 Ω~5 kΩ |
| CW 레인지 | Low 3~300 W / High 3~3000 W |
| CW 정확도 / 분해능 | ±(0.2% + 1% FS) / 10 mW |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, 최대 10 kHz, T1·T2 100 µs~10 s |
| 슬루율 (일반값) | 0.025 A/ms ~ 1500 A/ms, 최소 상승 시간 100 µs |
| 리스트 모드 | 프로그램당 최대 100스텝, 10개 저장, 최대 100,000회 반복 |
| OVP / OCP | OVP 0.525~840 V (0.2% + 1.05 V), OCP 0.049~78.75 A (0.2% + 0.098 A) |
| 저전압 차단 (UVL) | 0.6~800 V (2.5% + 1 V) |
| 기타 보호 | OPP, 역전압 보호, 발진 보호, 키 잠금 |
| 병렬 운전 | 동일 모델 최대 10대 (최대 30 kW) |
| 인터페이스 | USB(USBTMC), LAN, RS232, GPIB (SCPI), 전면 USB 호스트 |
| 외부 아날로그 | VMON ±20 mV, IMON ±20 mA, 절연 전압 1500 V |
| 입력 전원 | 100~240 VAC ±10%, 47~63 Hz |
| 크기 (H x W x D) / 무게 | 133 x 428.4 x 665 mm (3U) / 22 kg |
| 사용 온도 | 5 °C ~ 40 °C |
| 기본 구성품 | 전원 코드, 탈착식 입력 보호 커버, 핸들 포함 랙마운트 브래킷 |
※ 제조사 데이터시트(HVL Series Datasheet v072126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
