BK PRECISION · 600V 프로그래머블 DC 전자로드
HVL600300
BK Precision HVL600300은 최대 600 V, 300 A, 6 kW를 5U 크기로 처리하는 HVL 시리즈 대전력 DC 전자로드입니다. 슬루율이 최대 6000 A/ms로 시리즈 고전압 모델 중 가장 빠르며, 400 V급 EV 배터리 팩과 충전 설비의 대전력 시험에 적합합니다.
600 V최대 입력 전압
300 A최대 입력 전류
6 kW최대 전력
CC/CV/CR/CW동작 모드
600 V·300 A, 6 kW 대전력 부하

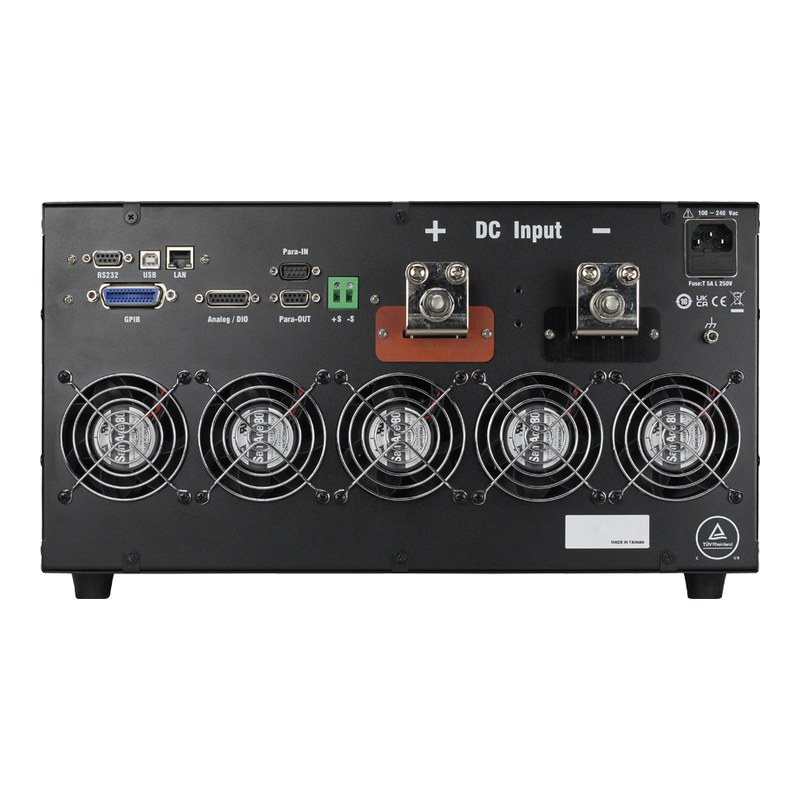

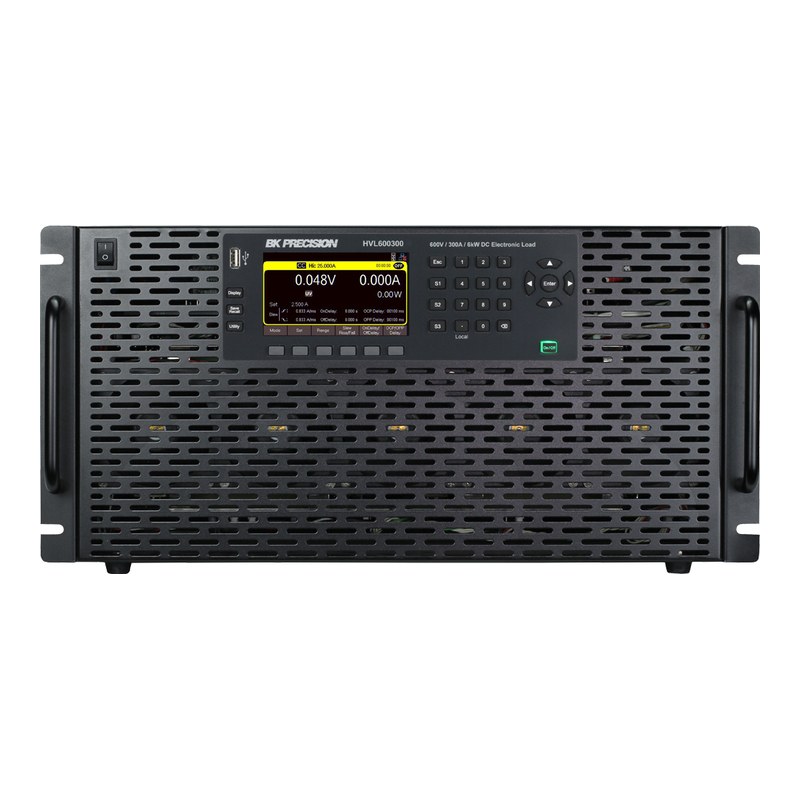

전면 LCD에서 상세 보기와 확대 보기를 전환하며 측정값을 확인하고, USB 메모리로 측정 데이터를 기록합니다. 후면 USB, LAN, RS232, GPIB 인터페이스와 병렬 동기 단자로 여러 대를 묶어 운용할 수 있습니다.
HVL 시리즈 데이터시트 (영문)자료실에서 보기 ›HVL600300의 특징
600 V / 300 A / 6 kW
0.3~30 A, 0.3~300 A CC 레인지로 6 kW 대전력 시험을 한 대로 수행합니다.
최대 6000 A/ms 슬루율
0.1 A/ms부터 6000 A/ms까지 전류 슬루율을 조정해 대전류 과도 응답을 재현합니다.
최대 60 kW 병렬
동일 모델 10대 병렬로 시스템 흡수 전력을 60 kW까지 확장합니다.
소프트 스타트
부하 투입 시 급격한 전압·전류 스파이크를 막는 소프트 스타트 기능을 지원합니다.

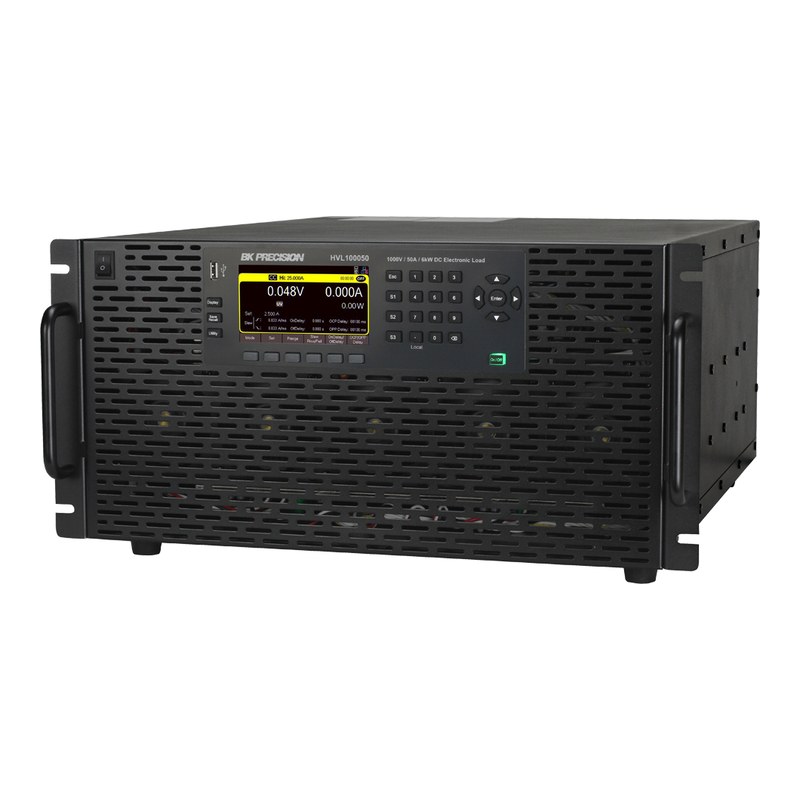

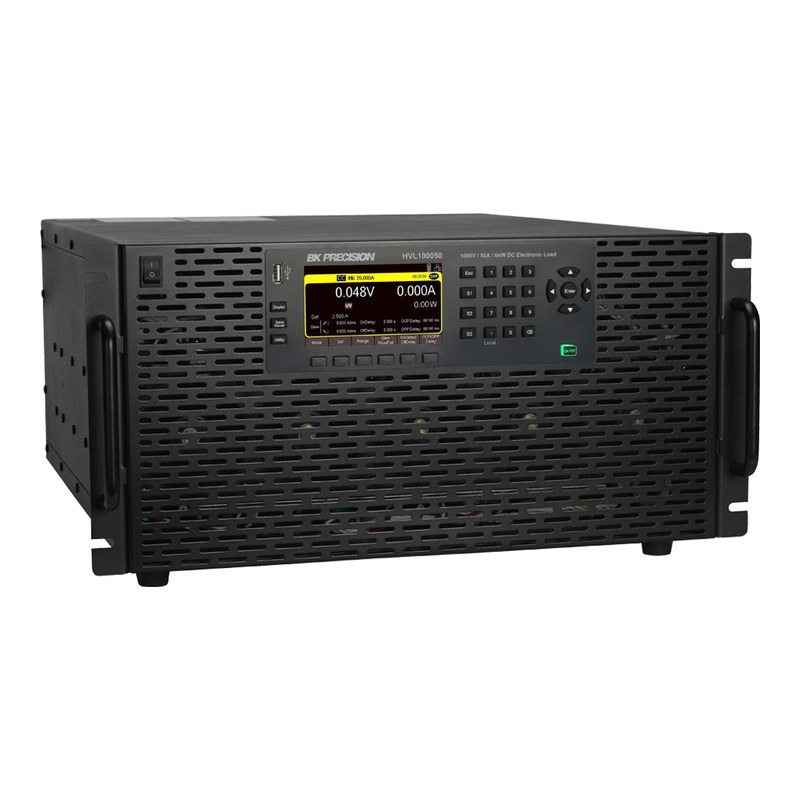

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 크기 |
|---|---|---|---|---|---|
| HVL150250 | 0~150 V | 0~250 A | 2 kW | 1.5 V | 3U |
| HVL150480 | 0~150 V | 0~480 A | 3 kW | 3.0 V | 3U |
| HVL600150 | 0~600 V | 0~150 A | 3 kW | 3.5 V | 3U |
| HVL80075 | 0~800 V | 0~75 A | 3 kW | 2.0 V | 3U |
| HVL100025 | 0~1000 V | 0~25 A | 3 kW | 3.5 V | 3U |
| HVL150750 | 0~150 V | 0~750 A | 6 kW | 1.5 V | 5U |
| HVL600300 (이 상품) | 0~600 V | 0~300 A | 6 kW | 3.5 V | 5U |
| HVL800150 | 0~800 V | 0~150 A | 6 kW | 2.0 V | 5U |
| HVL100050 | 0~1000 V | 0~50 A | 6 kW | 3.5 V | 5U |
이런 현장에 적합합니다
EV 배터리 팩
400 V급 팩의 대전류 방전 시험
급속 충전기
충전 설비 출력 정격 부하 검증
에너지 저장 장치
ESS 배터리 랙 방전 시험
고전력 DC 전원
6 kW급 전원 번인·부하 시험
HVL600300 주요 사양
| 모델 | HVL600300 |
|---|---|
| 입력 전압 | 0~600 V |
| 입력 전류 | 0~300 A |
| 입력 전력 | 6000 W |
| 동작 모드 | CC / CV / CR / CW |
| 최소 동작 전압 | 3.5 V (풀스케일 전류) |
| CV 레인지 (Low / High) | 0.5~60 V / 0.5~600 V |
| CV 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mV |
| CC 레인지 (Low / High) | 0.3~30 A / 0.3~300 A |
| CC 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mA |
| CR 레인지 | Low 0.015 Ω~2 Ω / High 2 Ω~1.6 kΩ |
| CW 레인지 | Low 6~600 W / High 6~6000 W |
| CW 정확도 / 분해능 | ±(0.2% + 1% FS) / 10 mW |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, 최대 10 kHz, T1·T2 100 µs~10 s |
| 슬루율 (일반값) | 0.1 A/ms ~ 6000 A/ms, 최소 상승 시간 100 µs |
| 리스트 모드 | 프로그램당 최대 100스텝, 10개 저장, 최대 100,000회 반복 |
| OVP / OCP | OVP 0.394~630 V (0.2% + 0.788 V), OCP 0.197~315 A (0.2% + 0.394 A) |
| 저전압 차단 (UVL) | 0.45~600 V (2.5% + 0.75 V) |
| 기타 보호 | OPP, 역전압 보호, 발진 보호, 키 잠금 |
| 병렬 운전 | 동일 모델 최대 10대 (최대 60 kW) |
| 인터페이스 | USB(USBTMC), LAN, RS232, GPIB (SCPI), 전면 USB 호스트 |
| 외부 아날로그 | VMON ±20 mV, IMON ±20 mA, 절연 전압 1500 V |
| 입력 전원 | 100~240 VAC ±10%, 47~63 Hz |
| 크기 (H x W x D) / 무게 | 222 x 428.4 x 615 mm (5U) / 33.5 kg |
| 사용 온도 | 5 °C ~ 40 °C |
| 기본 구성품 | 전원 코드, 탈착식 입력 보호 커버, 핸들 포함 랙마운트 브래킷 |
※ 제조사 데이터시트(HVL Series Datasheet v072126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
