MDL4U305 BK PRECISION DC ELECTRONIC LOAD MODULE | BK Precision DC 전자로드 모듈 | 500V | 20A | 300W | 1CH

BK Precision MDL4U305 DC 전자로드 모듈, 500 V/20 A, 300 W, CC/CV/CR/CW, MDL4U001 메인프레임 장착형

판매가: 4,019,400원

배송비

0원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: MDL4U305

브랜드: B&K PRECISION

납기: 주문생산품 4주

MDL4U305 BK PRECISION DC ELECTRONIC LOAD MODULE | BK Precision DC 전자로드 모듈 | 500V | 20A | 300W | 1CH

0원

총 상품금액

총 할인금액

총 합계금액

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

BK PRECISION · DC 전자로드 모듈

MDL4U305

BK Precision MDL4U305는 최대 500 V, 20 A, 300 W의 고전압 1채널 DC 전자로드 모듈입니다. 0.1~500 V CV 레인지와 1 MΩ 입력 임피던스로 고전압 DC 버스, 태양광 패널 스트링 같은 고전압 소스 시험에 맞춘 모델입니다.

500 V최대 입력 전압

20 A최대 입력 전류

300 W최대 전력

CC/CV/CR/CW동작 모드

500 V 고전압 소스를 위한 300 W 모듈

메인프레임 슬롯에 장착해 VFD 화면과 모듈 키로 설정하며, 원격 감지 단자로 배선 전압 강하를 보상합니다. LAN·GPIB·USB·RS232 인터페이스로 SCPI 원격 제어가 가능합니다.

MDL4U 시리즈 데이터시트 (영문)자료실에서 보기 ›

MDL4U305의 특징

500 V 입력

CV 레인지 Low 0.1~18 V, High 0.1~500 V로 저전압부터 고전압까지 한 모듈로 다룹니다.

고전압 보호

OVP 510 V, OPP 300 W, OCP 22 A(High) 보호와 역전압 보호로 장비와 피시험체를 지킵니다.

정밀 측정

전압 측정 정확도 ± (0.025% + 0.025% F.S.), 전류 측정 분해능 0.01 mA(Low)입니다.

CR 0.25 Ω~7.5 kΩ

Low 0.25~10 Ω, High 10 Ω~7.5 kΩ 저항 모드로 고전압 저항 부하를 모사합니다.

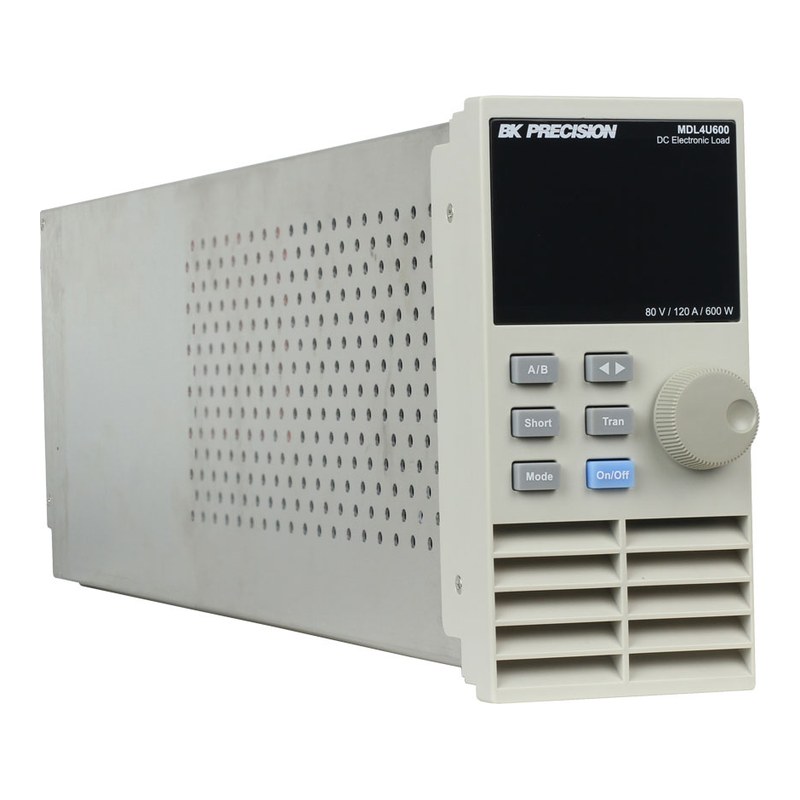

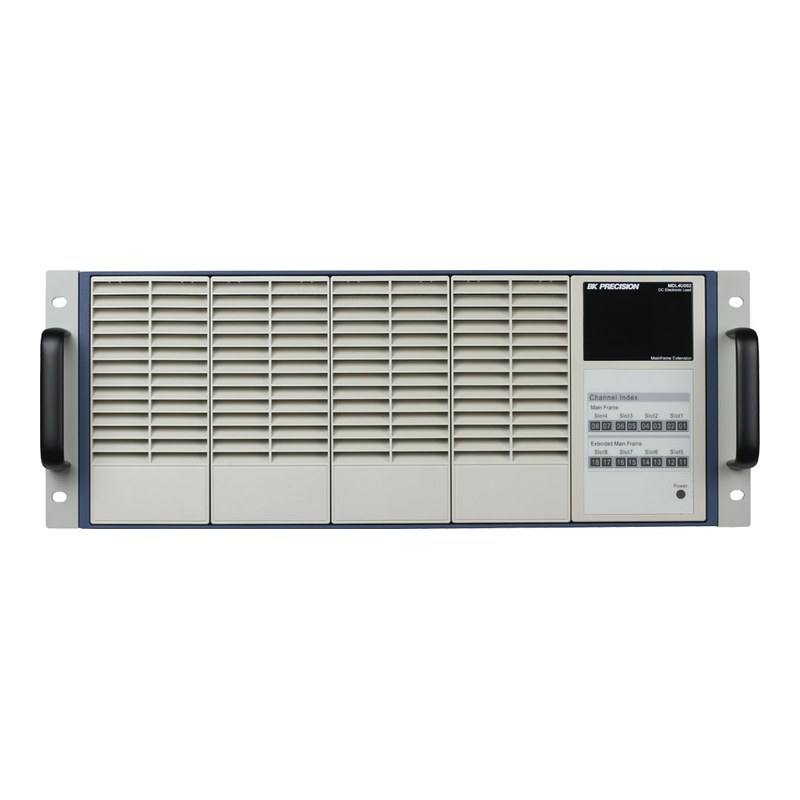

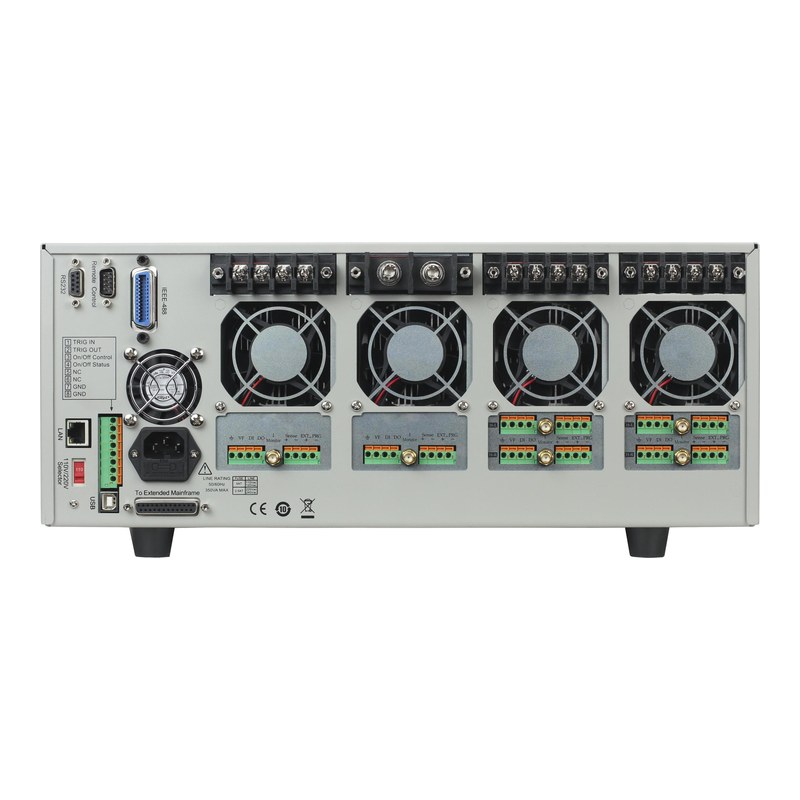

제품 외관

모델 비교

같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.

모델	구분	채널	전압	전류	전력
MDL4U001	메인프레임	4슬롯	-	-	최대 2400 W
MDL4U002	확장 메인프레임	4슬롯	-	-	최대 2400 W
MDL4U200	모듈	1CH	0~80 V	0~40 A	200 W
MDL4U252	모듈	2CH	0~80 V	0~20 A	300 W (합계)
MDL4U302	모듈	2CH	0~80 V	0~45 A	600 W (합계)
MDL4U305 (이 상품)	모듈	1CH	0~500 V	0~20 A	300 W
MDL4U400	모듈	1CH	0~80 V	0~60 A	400 W
MDL4U505	모듈	1CH	0~500 V	0~30 A	500 W
MDL4U600	모듈	1CH	0~80 V	0~120 A	600 W

이런 현장에 적합합니다

태양광 패널

고전압 스트링의 출력 특성 평가

고전압 DC 전원

수백 V급 전원 공급기의 부하 시험

인버터 입력단

DC 링크 전압 소스 시험

연구·교육

고전압 소스 특성 실험

MDL4U305 주요 사양

모델	MDL4U305
구성 형태	1채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착)
입력 전압	0~500 V
입력 전류	Low 0~3 A / High 0~20 A
입력 전력	300 W
채널	1
동작 모드	CC / CV / CR / CW, 트랜지언트, 리스트, 단락
최소 동작 전압 (전형값)	0.7 V @ 3 A (Low) / 4.5 V @ 20 A (High)
CV 레인지	Low 0.1~18 V / High 0.1~500 V
CV 분해능·정확도	1 mV / 10 mV, Low ± (0.05% + 0.02% F.S.) / High ± (0.05% + 0.025% F.S.)
CC 분해능·정확도	0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High)
CR 레인지·정확도	Low 0.25~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S
CW 레인지·분해능·정확도	300 W, 10 mW, ± (0.2% + 0.2% F.S.)
트랜지언트 (CC)	T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm
슬루율 (CC)	0.0001~0.1 A/µs (Low) / 0.001~1 A/µs (High)
전압 측정	Low 0~18 V / High 0~500 V, 분해능 1 mV / 10 mV, ± (0.025% + 0.025% F.S.)
전류 측정	Low 0~3 A / High 0~20 A, 분해능 0.01 mA / 0.1 mA, ± (0.05% + 0.05% F.S.) (Low/High)
전력 측정	300 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.)
보호 기능 (전형값)	OPP 300 W, OCP 3.3 A / 22 A (Low/High), OVP 510 V, OTP 85 °C, 역전압 보호
단락 (전형값)	CC 3 A / 20 A (Low/High), CV 0 V, CR 220 mΩ
입력 단자 임피던스	1 MΩ
인터페이스	메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자
크기 (W×H×D)	82 × 170.5 × 573 mm
무게	5 kg
안전·EMC	EN61010-1:2010, EMC 2014/30/EU, EN61326-1:2013
