8500B
BK Precision 8500B는 150 V, 30 A, 300 W 정격의 프로그래머블 DC 전자로드로, 8500B 시리즈 중 최소 동작 전압이 가장 낮아 30 A에서 1.4 V(typical)까지 정전류 부하를 유지합니다. 연료전지·태양전지 같은 저전압 소스와 일반 전원공급기 시험을 한 대로 처리할 수 있습니다.
30 A에서 1.4 V까지, 저전압 시험에 강한 300 W 로드
2U 하프랙 크기의 벤치형 본체에 2줄 디스플레이, 숫자 키패드, 로터리 노브를 갖춰 전면에서 바로 조작합니다. DB9(TTL) 포트와 동봉된 USB 어댑터로 PC와 연결하며 SCPI와 기존 8500 프로토콜을 모두 지원합니다.
8500B 시리즈 데이터시트 (영문)자료실에서 보기 ›8500B의 특징
낮은 최소 동작 전압
3 A에서 0.14 V, 30 A에서 1.4 V(typical)로 동작해 저전압·대전류 소스 시험에 적합합니다.
CW 정확도 ±(0.1% + 0.1% FS)
정전력 모드에서 10 mW 분해능과 높은 정확도로 전원의 전력 특성을 평가합니다.
리스트·자동 시험 모드
최대 84스텝 리스트와 100개 시퀀스 자동 시험으로 생산 라인 검사를 자동화합니다.
상승·하강 시간 측정
지정한 시작·종료 전압 사이의 상승/하강 시간을 오실로스코프 없이 측정합니다.

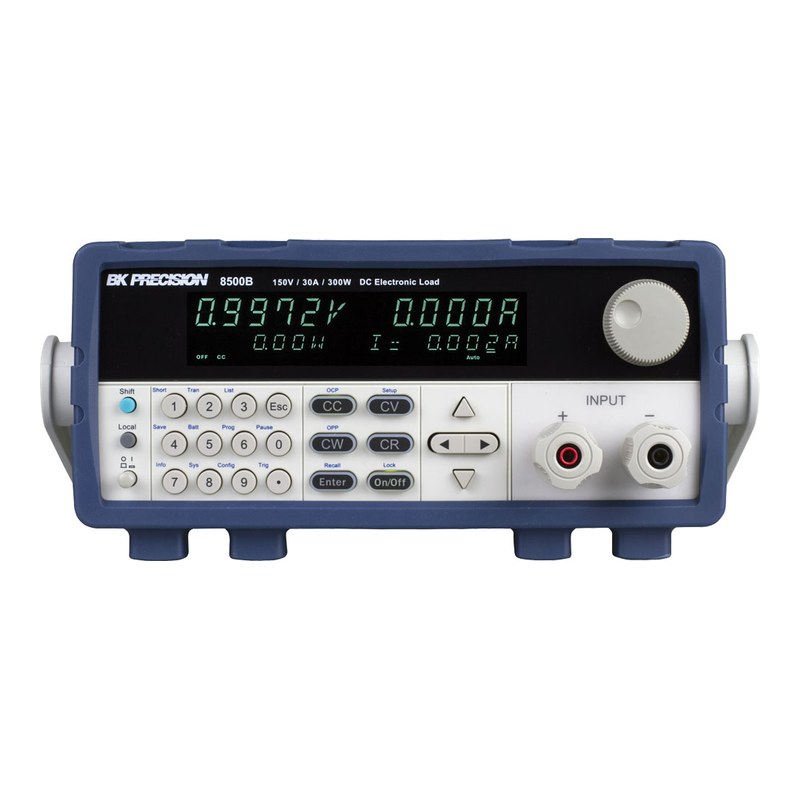

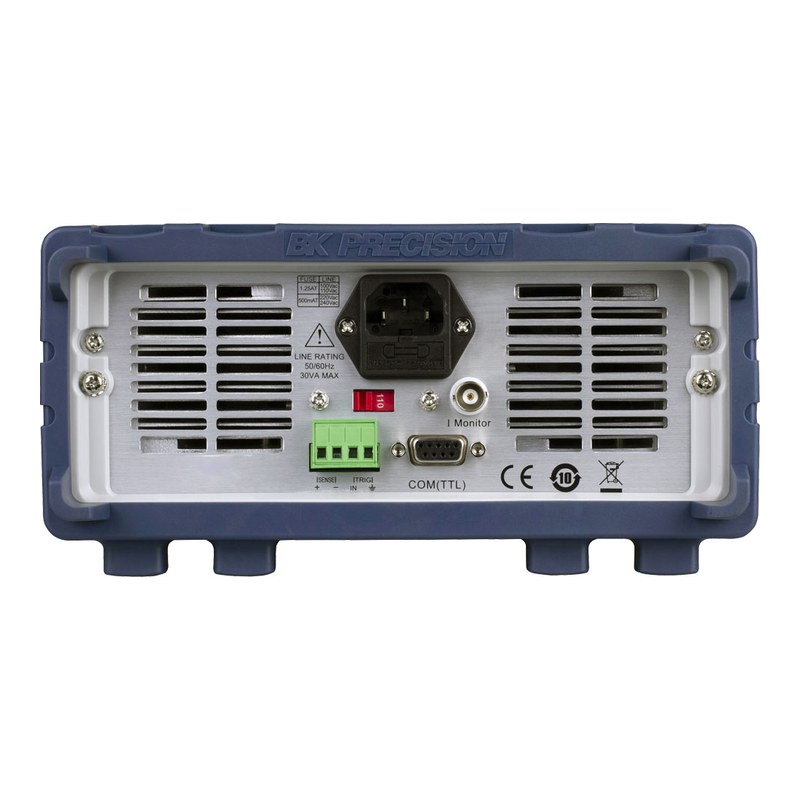

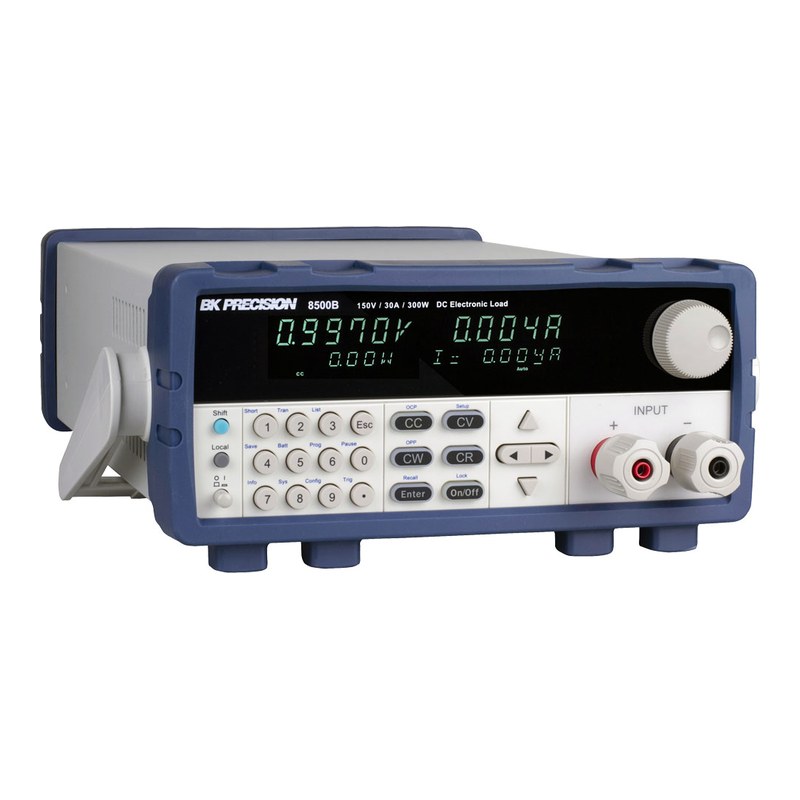

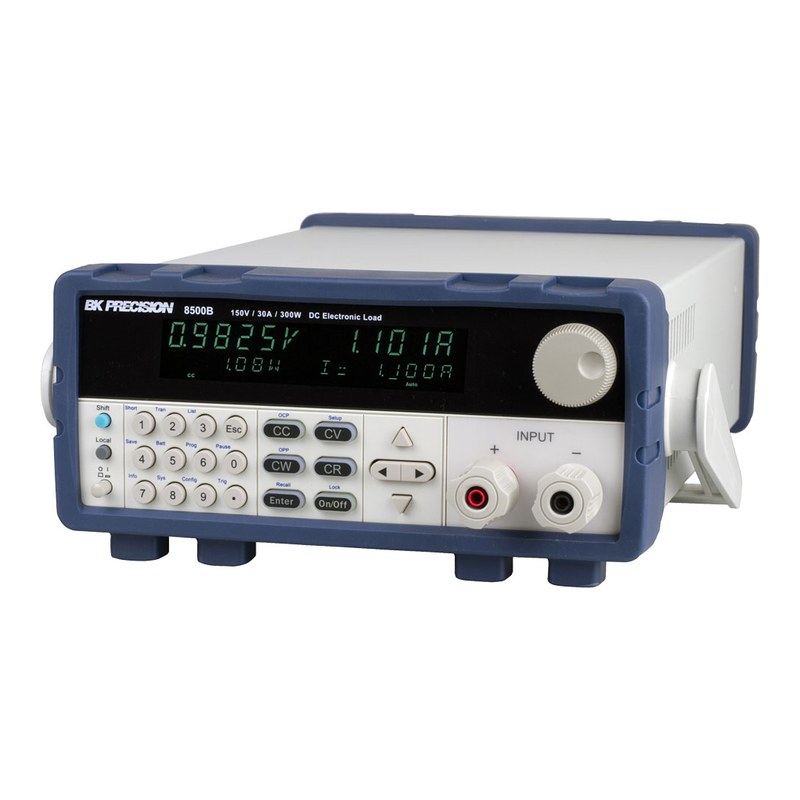

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 인터페이스 | 폼팩터 |
|---|---|---|---|---|---|
| 8542B | 0~150 V | 0~30 A | 150 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8500B (이 상품) | 0~150 V | 0~30 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8502B | 0~500 V | 0~15 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8510B | 0~120 V | 0~120 A | 600 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8514B | 0~120 V | 0~240 A | 1500 W | USB, RS-232 | 2U 랙 |
이런 현장에 적합합니다
전원공급기 평가
300 W급 SMPS의 부하 레귤레이션·과도 응답 시험
연료전지·태양전지
저전압 대전류 소스의 I-V 특성 측정
배터리 방전 시험
차단 전압·용량·시간 조건의 방전 용량 측정
LED 드라이버 시험
CR-LED 모드로 LED 부하 특성 모사
8500B 주요 사양
| 모델 | 8500B |
|---|---|
| 입력 전압 | 0~150 V |
| 입력 전류 (Low / High) | 0~3 A / 0~30 A |
| 최대 입력 전력 | 300 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 최소 동작 전압 (Low / High) | 0.14 V @ 3 A / 1.4 V @ 30 A |
| CV 레인지 (Low / High) | 0.1~18 V / 0.1~150 V |
| CV 분해능 / 정확도 | 1 mV / 10 mV, ±(0.05% + 0.02% FS) / ±(0.05% + 0.025% FS) |
| CC 레인지 / 분해능 / 정확도 | 0~3 A / 0~30 A, 0.1 mA / 1 mA, ±(0.05% + 0.05% FS) |
| CR 레인지 (Low / High) | 0.05 Ω~10 Ω / 10 Ω~7.5 kΩ (분해능 16 bit) |
| CW 레인지 / 분해능 / 정확도 | 300 W / 10 mW / ±(0.1% + 0.1% FS) |
| 트랜지언트 T1·T2 (CC) | 50 µs~3600 s (분해능 1 µs, 정확도 5 µs ± 100 ppm) |
| 슬루율 (CC) | Low 0.0001~0.2 A/µs, High 0.001~0.8 A/µs |
| 전압 측정 | 0~18 V / 0~150 V, 분해능 0.1 mV / 1 mV, ±(0.05% + 0.05% FS) |
| 전류 측정 | 0~3 A / 0~30 A, 분해능 0.1 mA / 1 mA, ±(0.05% + 0.05% FS) |
| 전력 측정 | 0~300 W, 분해능 10 mW, ±(0.1% + 0.1% FS) |
| 보호 기능 (typical) | OPP 320 W, OCP 3.3 A / 33 A, OVP 160 V, OTP 85 °C, 역전압 보호(LRV/RRV) |
| 단락 시험 (typical) | CC 3.3 A / 33 A, CV 0 V, CR 40 mΩ |
| 입력 단자 임피던스 | 150 kΩ (typical) |
| 리스트 / 자동 시험 | 리스트 7그룹(2~84스텝, 스텝 최소 20 µs), 자동 시험 최대 100 시퀀스, 설정 100개 저장 |
| 인터페이스 | TTL(DB9), TTL-USB 시리얼 어댑터(IT-E132B) 포함 / SCPI 및 기존 8500 프로토콜 지원 |
| 입력 전원 | 110 V / 220 V ±10%, 50/60 Hz (전환 스위치) |
| 크기 (W × H × D) | 214.5 × 88.2 × 354.6 mm (2U 하프랙) |
| 무게 | 4.7 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, USB 케이블, USB-TTL 시리얼 변환기(IT-E132B) |
※ 제조사 데이터시트(8500B Series Datasheet v031925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
