1693
BK Precision 1693은 1~15 V 가변 출력에서 최대 60 A를 내는 900 W 스위칭 DC 전원공급기입니다. 5.8 kg의 가벼운 본체에 85% 이상의 효율을 갖춰, 저전압 대전류가 필요한 모터·릴레이 구동이나 12 V 계통 장비 시험에 알맞습니다.
15 V · 60 A, 저전압 대전류를 가볍게

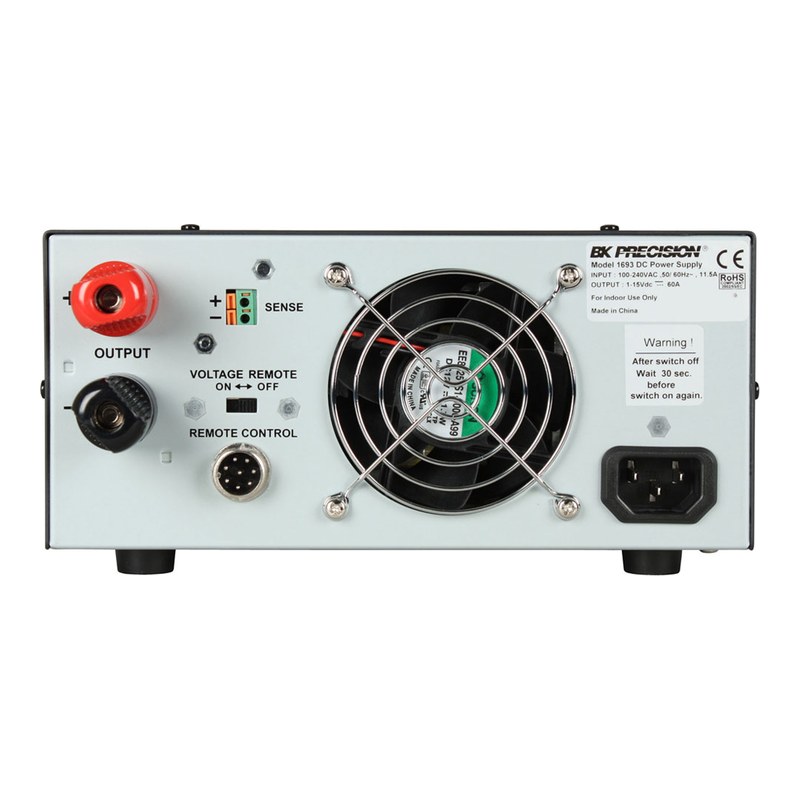

전면의 전압 조절 노브와 3자리 LED 전압·전류 표시로 바로 조작하며, 전면 보조 출력 단자(5 A)를 메인 출력과 병렬로 쓸 수 있습니다. 후면 아날로그 원격 제어 단자에 외부 전압원이나 가변 저항을 연결해 출력 전압과 ON/OFF를 제어합니다.
1693/1694 시리즈 데이터시트 (영문)자료실에서 보기 ›1693의 특징
60 A 대전류 출력
1~15 V 범위에서 최대 60 A를 공급해 저전압 대전류 부하를 한 대로 감당합니다.
리모트 센스
후면 센스 단자로 부하 리드선의 전압 강하를 보상해 부하 끝단 전압을 정확히 유지합니다.
아날로그 원격 제어
외부 가변 DC 전압원이나 가변 저항으로 출력 전압 조정과 출력 ON/OFF를 원격 제어합니다.
다중 보호 회로
정전류 제한 방식의 과부하 보호, 단락, 과온도, 과전압 보호를 갖추고 과부하 시 적색 LED로 알립니다.

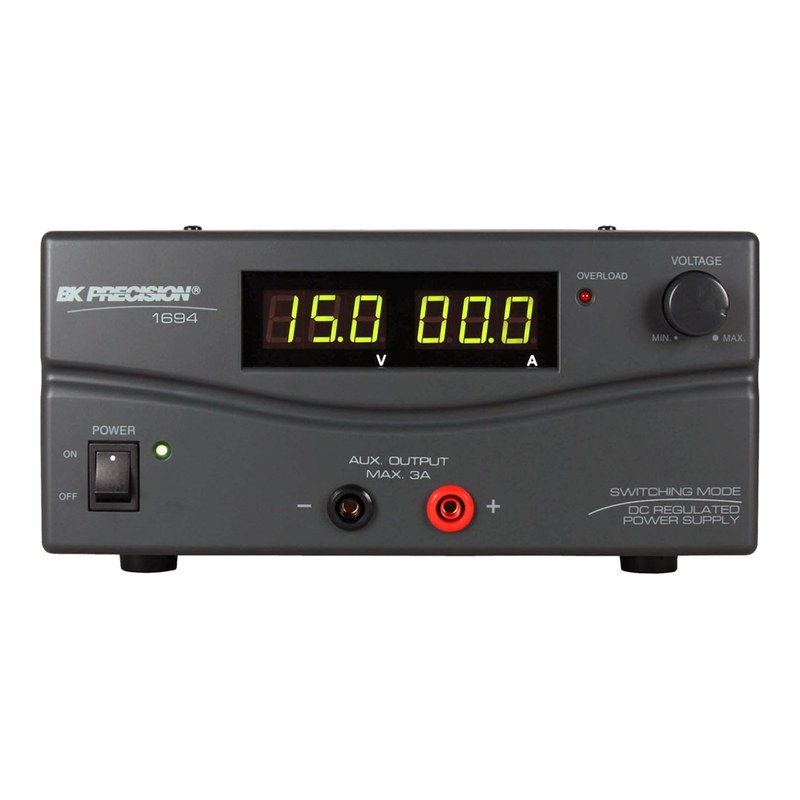

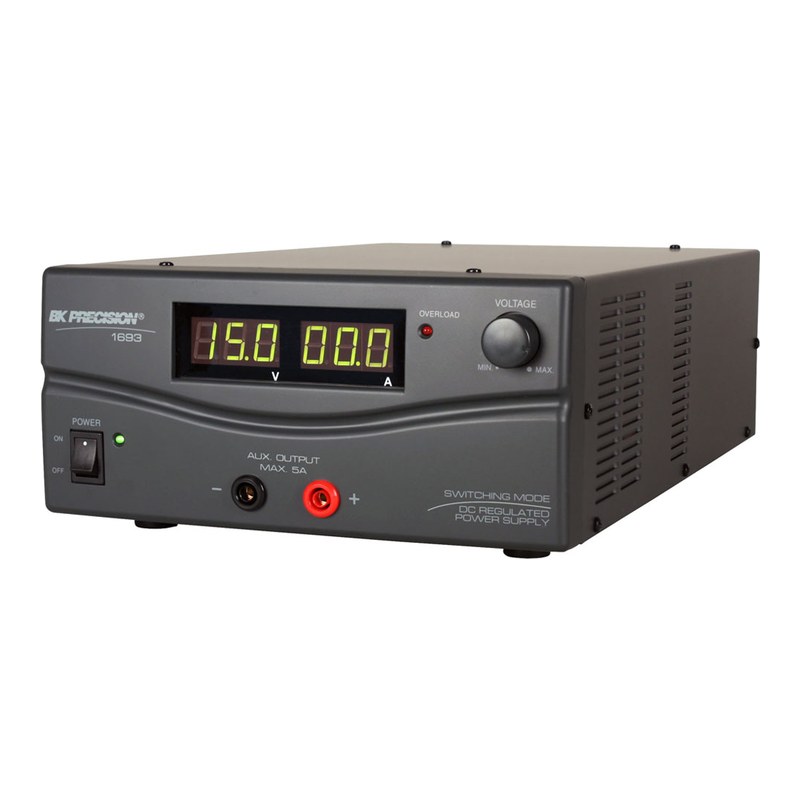

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 정격 전력 | 보조 출력 전류 | 원격 제어 |
|---|---|---|---|---|---|
| 1693 (이 상품) | 1~15 V | 60 A | 900 W | 5 A | 아날로그 |

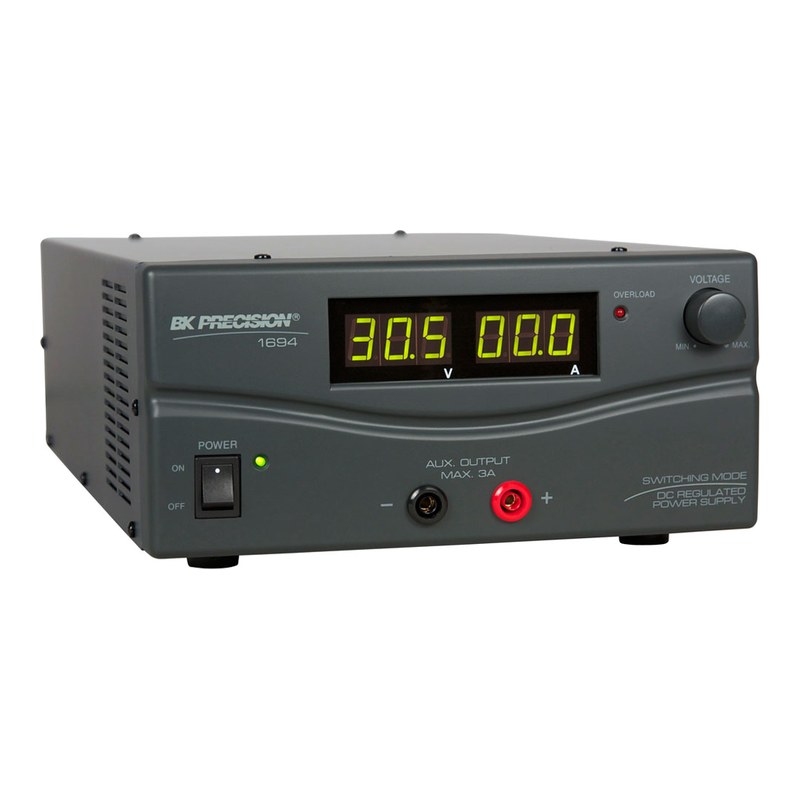

| 1694 | 1~30 V | 30 A | 900 W | 3 A | 아날로그 |
이런 현장에 적합합니다
자동차 전장
12 V 계통 모듈·액추에이터 대전류 시험
모터·릴레이 구동
기동 전류가 큰 부하의 벤치 전원
시스템 랙 전원
고효율 스위칭 방식의 장비 내장 전원
생산 라인
조립품 통전·번인 테스트
1693 주요 사양
| 모델 | 1693 |
|---|---|
| 출력 채널 | 1채널 (전면 보조 출력 병렬 연결) |
| 출력 전압 | 1~15 V 가변 |
| 출력 전류 | 60 A |
| 정격 전력 | 900 W |
| 보조 출력 정격 전류 | 5 A |
| 리플·노이즈 | 40 mVpp |
| 로드 레귤레이션 | 0.1% + 5 mV |
| 라인 레귤레이션 | 0.05% + 3 mV |
| 효율 | 85% 이상 |
| 역률 보정(PFC) | 0.97 이상 (최적 부하) |
| 표시부 | 전압·전류 3자리 LED 디스플레이 |
| 미터 정확도 | ±(1% + 1 count) |
| 표시등 | 전원 ON 녹색 LED, 과부하·단락 적색 LED |
| 특수 기능 | 아날로그 원격 제어, 리모트 센스 |
| 보호 기능 | 과부하(정전류 제한), 단락, 과온도(OTP), 과전압(OVP) |
| 냉각 방식 | 온도 감응 가변 속도 팬 |
| 입력 전원 | 100~240 VAC, 50/60 Hz |
| 사용 온도 | 0~40 °C, 80% R.H. 이하 |
| 보관 온도 | -15~70 °C, 85% R.H. 이하 |
| 인증 | CE-EMC EN 55022, CE-LVD EN 60950 |
| 크기 (W×H×D) | 220 × 110 × 360 mm |
| 무게 | 5.8 kg |
| 기본 구성품 | 전원 코드, 사용 설명서, 원격 제어 커넥터 |
※ 제조사 데이터시트(1693 & 1694 Datasheet, v041211) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
