HVL800150
BK Precision HVL800150은 최대 800 V, 150 A, 6 kW 사양의 HVL 시리즈 5U DC 전자로드입니다. 800 V 입력과 풀스케일 전류 기준 최소 2.0 V 동작 전압을 함께 갖춰, 800 V 아키텍처 EV 배터리와 충전 시스템 시험에 넓게 대응합니다.
800 V·150 A, 800 V EV 플랫폼 시험용 6 kW 부하
4.3인치 LCD와 프로그래머블 키로 시험 설정을 빠르게 전환하고, 0.2초~5분 간격 데이터 로깅을 USB 메모리에 저장합니다. USB(USBTMC), LAN, RS232, GPIB 인터페이스로 SCPI 원격 제어가 가능합니다.
HVL 시리즈 데이터시트 (영문)자료실에서 보기 ›HVL800150의 특징
800 V·6 kW
0.5~80 V, 0.5~800 V CV 레인지와 0.15~150 A CC 레인지로 800 V급 대전력 소스를 시험합니다.
2.0 V 최소 동작 전압
풀스케일 150 A에서 2.0 V부터 동작해 고전압 모델이면서 저전압 영역 시험도 가능합니다.
리스트 모드 트리거
스텝 시작·종료 트리거(BOST/EOST)로 외부 계측기와 시험 이벤트를 동기화합니다.
풍부한 보호 기능
OVP, OCP, OPP, 역전압 보호, 키 잠금, 발진 보호로 시험 대상과 장비를 보호합니다.

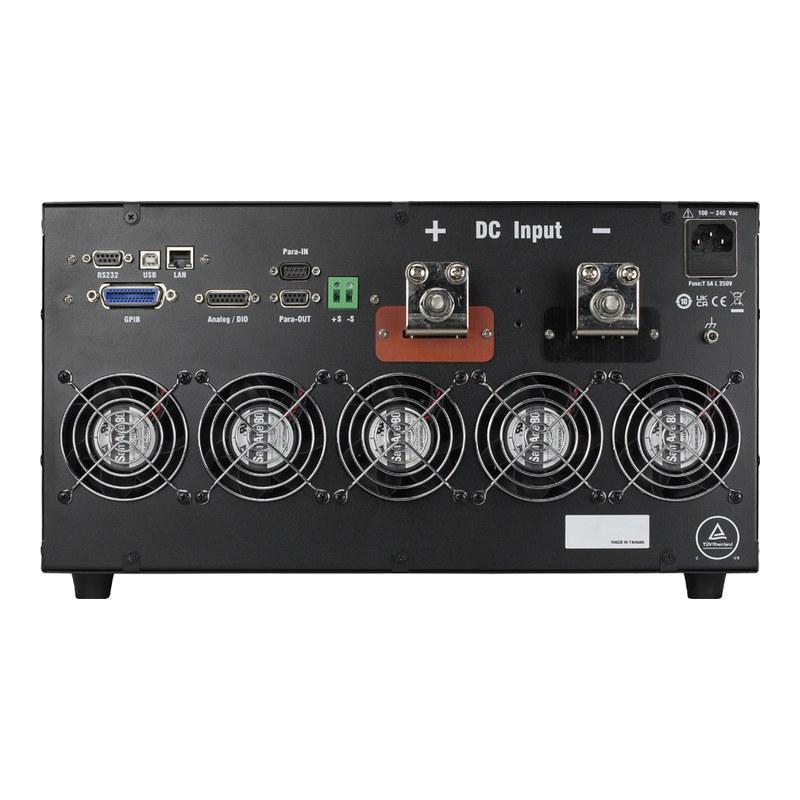

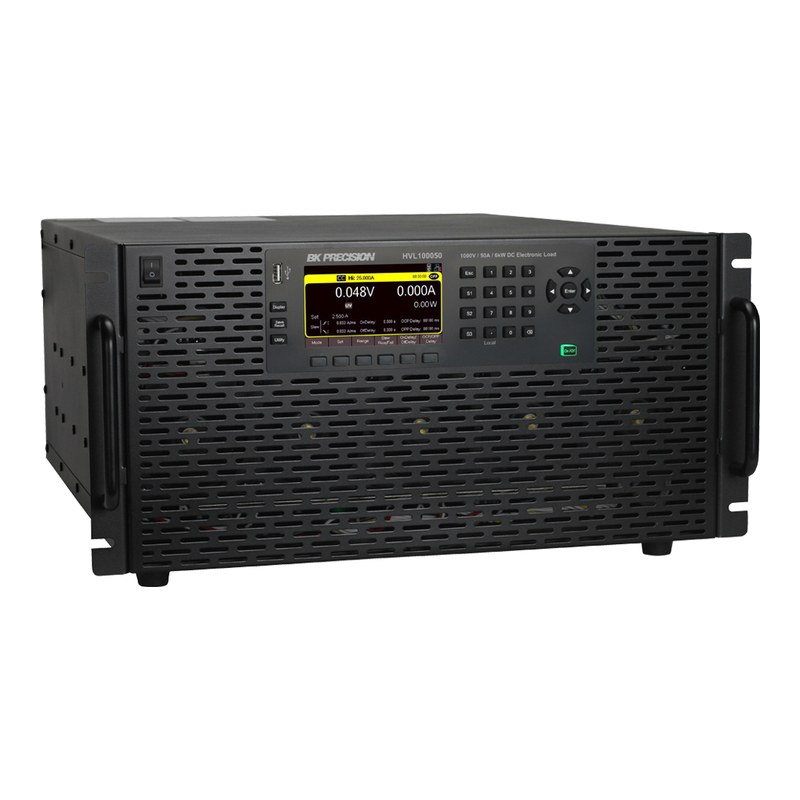

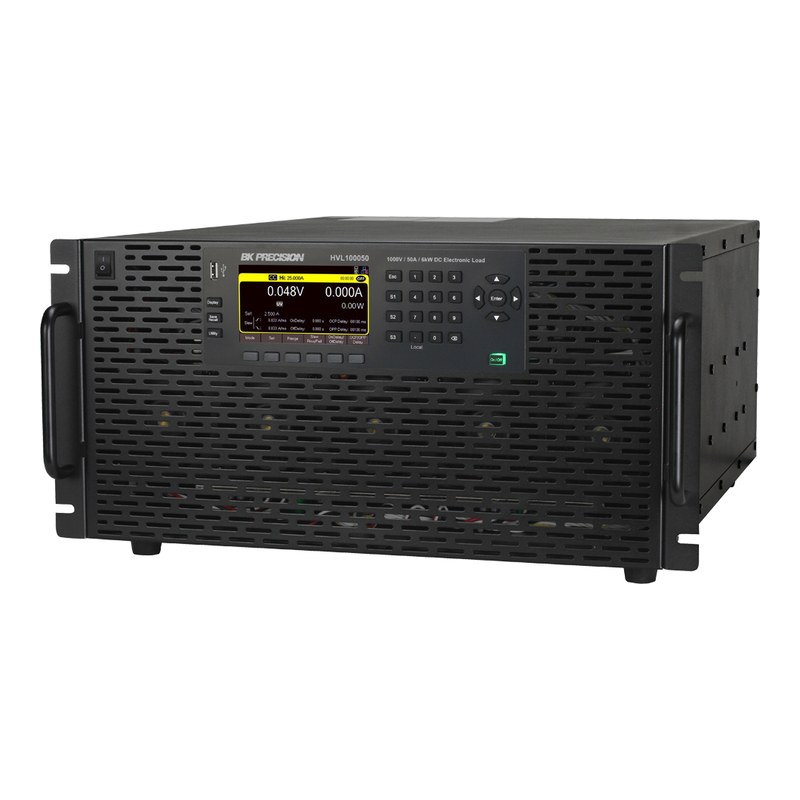

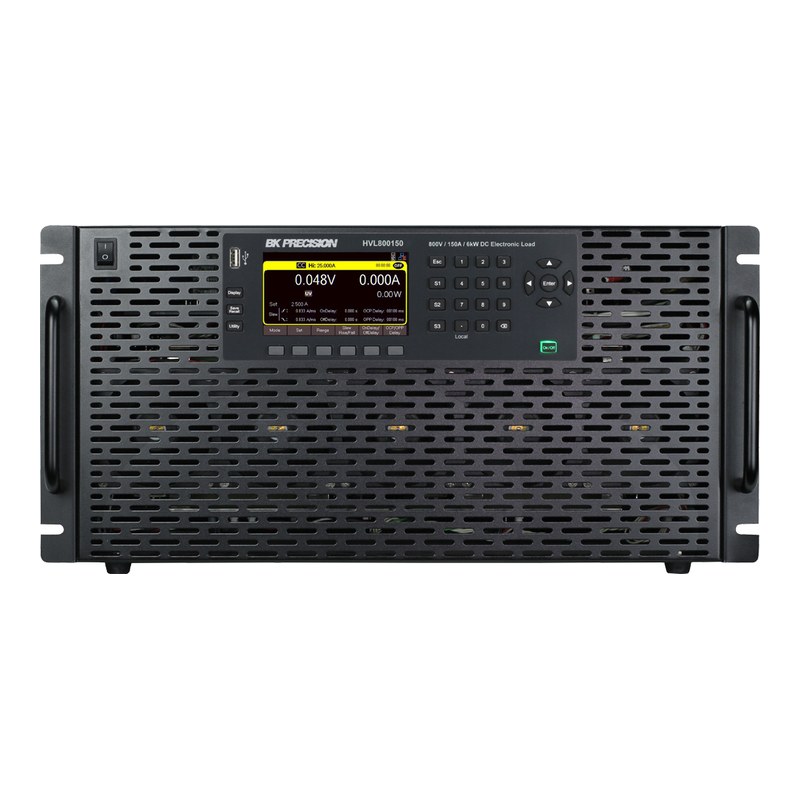

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 크기 |
|---|---|---|---|---|---|
| HVL150250 | 0~150 V | 0~250 A | 2 kW | 1.5 V | 3U |
| HVL150480 | 0~150 V | 0~480 A | 3 kW | 3.0 V | 3U |
| HVL600150 | 0~600 V | 0~150 A | 3 kW | 3.5 V | 3U |
| HVL80075 | 0~800 V | 0~75 A | 3 kW | 2.0 V | 3U |
| HVL100025 | 0~1000 V | 0~25 A | 3 kW | 3.5 V | 3U |
| HVL150750 | 0~150 V | 0~750 A | 6 kW | 1.5 V | 5U |
| HVL600300 | 0~600 V | 0~300 A | 6 kW | 3.5 V | 5U |
| HVL800150 (이 상품) | 0~800 V | 0~150 A | 6 kW | 2.0 V | 5U |
| HVL100050 | 0~1000 V | 0~50 A | 6 kW | 3.5 V | 5U |
이런 현장에 적합합니다
800 V EV 배터리
고전압 배터리 팩 방전·용량 시험
EV 충전 설비
800 V 충전기 출력 부하 시험
태양광 스트링
PV 어레이 출력 특성 측정
고전압 전원 ATE
생산 라인 자동 부하 시험
HVL800150 주요 사양
| 모델 | HVL800150 |
|---|---|
| 입력 전압 | 0~800 V |
| 입력 전류 | 0~150 A |
| 입력 전력 | 6000 W |
| 동작 모드 | CC / CV / CR / CW |
| 최소 동작 전압 | 2.0 V (풀스케일 전류) |
| CV 레인지 (Low / High) | 0.5~80 V / 0.5~800 V |
| CV 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 100 mV |
| CC 레인지 (Low / High) | 0.15~15 A / 0.15~150 A |
| CC 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mA |
| CR 레인지 | Low 0.015 Ω~5.33 Ω / High 5.33 Ω~4 kΩ |
| CW 레인지 | Low 6~600 W / High 6~6000 W |
| CW 정확도 / 분해능 | ±(0.2% + 1% FS) / 10 mW |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, 최대 10 kHz, T1·T2 100 µs~10 s |
| 슬루율 (일반값) | 0.05 A/ms ~ 3000 A/ms, 최소 상승 시간 100 µs |
| 리스트 모드 | 프로그램당 최대 100스텝, 10개 저장, 최대 100,000회 반복 |
| OVP / OCP | OVP 0.525~840 V (0.2% + 1.05 V), OCP 0.098~157.5 A (0.2% + 0.197 A) |
| 저전압 차단 (UVL) | 0.6~800 V (2.5% + 1 V) |
| 기타 보호 | OPP, 역전압 보호, 발진 보호, 키 잠금 |
| 병렬 운전 | 동일 모델 최대 10대 (최대 60 kW) |
| 인터페이스 | USB(USBTMC), LAN, RS232, GPIB (SCPI), 전면 USB 호스트 |
| 외부 아날로그 | VMON ±20 mV, IMON ±20 mA, 절연 전압 1500 V |
| 입력 전원 | 100~240 VAC ±10%, 47~63 Hz |
| 크기 (H x W x D) / 무게 | 222 x 428.4 x 615 mm (5U) / 33.5 kg |
| 사용 온도 | 5 °C ~ 40 °C |
| 기본 구성품 | 전원 코드, 탈착식 입력 보호 커버, 핸들 포함 랙마운트 브래킷 |
※ 제조사 데이터시트(HVL Series Datasheet v072126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
