BK PRECISION · 인서킷 ESR 테스터
881
BK Precision 881은 전해 커패시터의 ESR(등가 직렬 저항)을 회로에서 떼어 내지 않고 측정하는 휴대용 인서킷 ESR 테스터입니다. 100 kHz 사인파, 15 mVp-p의 낮은 시험 전압을 쓰므로 반도체 소자를 켜지 않고 0.1~30 Ω ESR을 25세그먼트 LED 바로 표시합니다. 3색 차트로 Good·Fair·Bad를 바로 판단할 수 있고 0.5~30 Ω 저저항 측정도 지원합니다.
100 kHz시험 주파수
15 mVp-p프로브 개방 전압
0.1~30 ΩESR 측정 범위
10 mA소비 전류
기판에서 떼지 않고 커패시터 ESR을 판정하는 테스터
한 손으로 쓰는 트위저 프로브를 커패시터 양단에 대면 LED 바와 1~5회 비프음으로 ESR 상태를 알려 줍니다. 9 V 배터리 하나로 동작하며 외부 AC 어댑터도 사용할 수 있습니다.
881 데이터시트 (영문)자료실에서 보기 ›881의 특징
인서킷 ESR 측정
15 mVp-p 저전압 신호로 주변 반도체를 동작시키지 않아 기판에 실장된 상태로 커패시터를 점검합니다.
3색 판정 차트
전면 패널의 Good·Fair·Bad 3색 차트와 25세그먼트 LED 바로 측정값을 바로 해석합니다.
비프음 표시
ESR 값에 따라 1~5회 비프음을 울려 화면을 보지 않고도 상태를 파악합니다.
DC 저항 측정
0.5~30 Ω 범위의 저저항 무유도 저항도 측정할 수 있습니다.

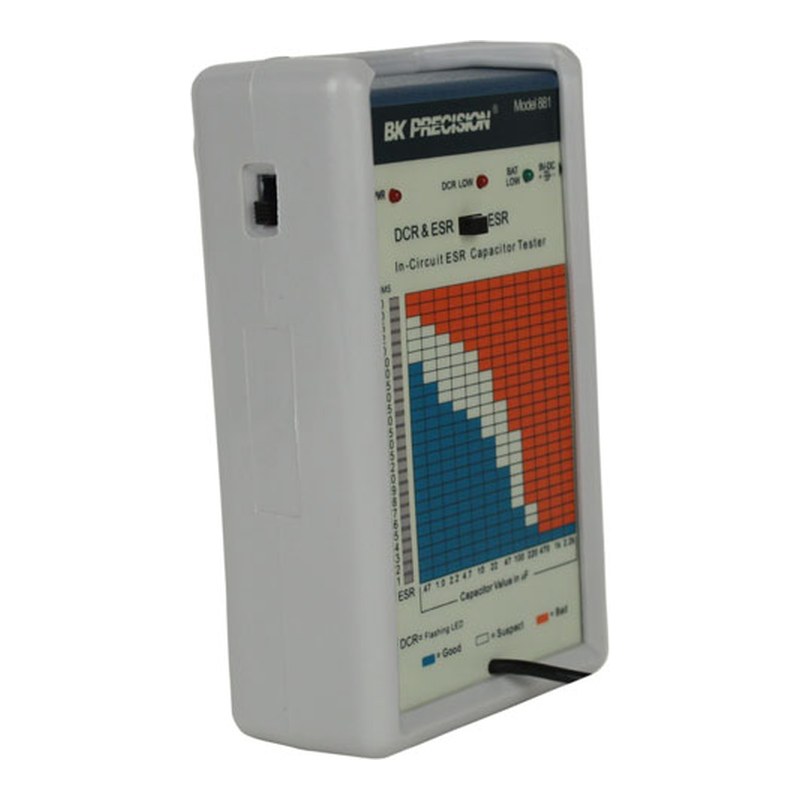

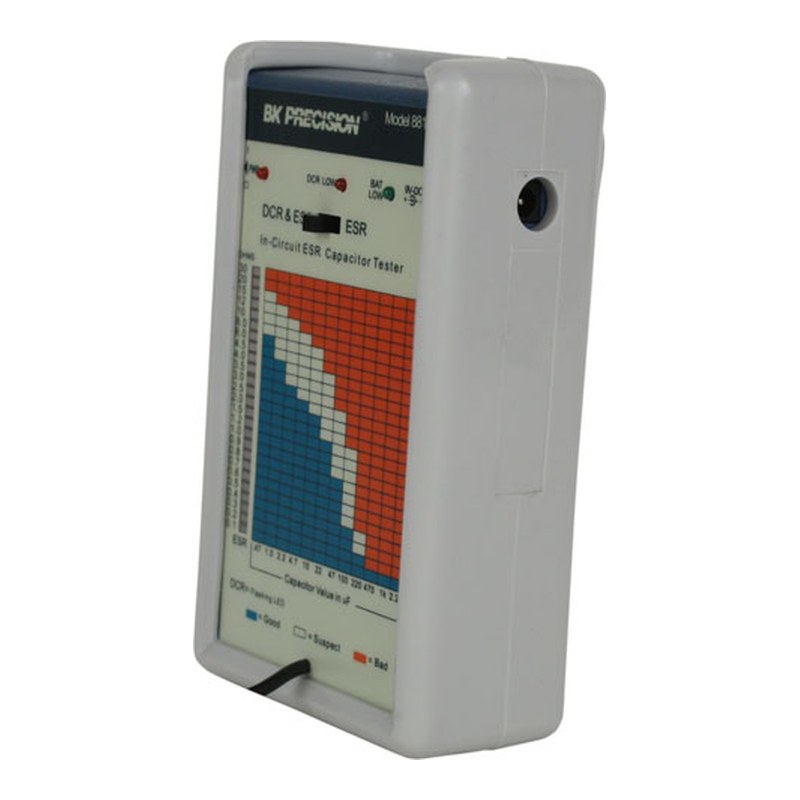

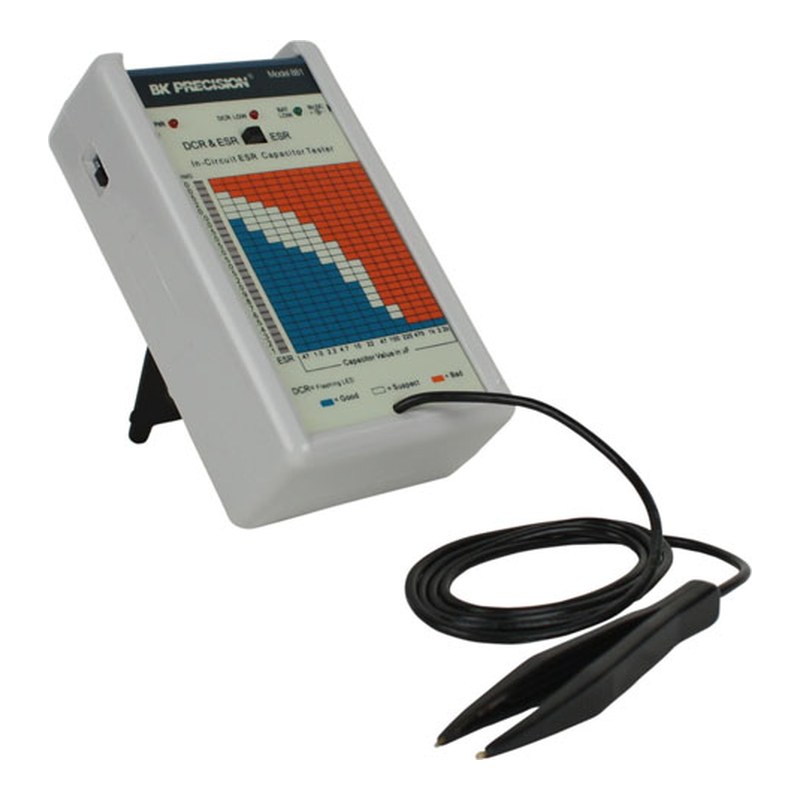

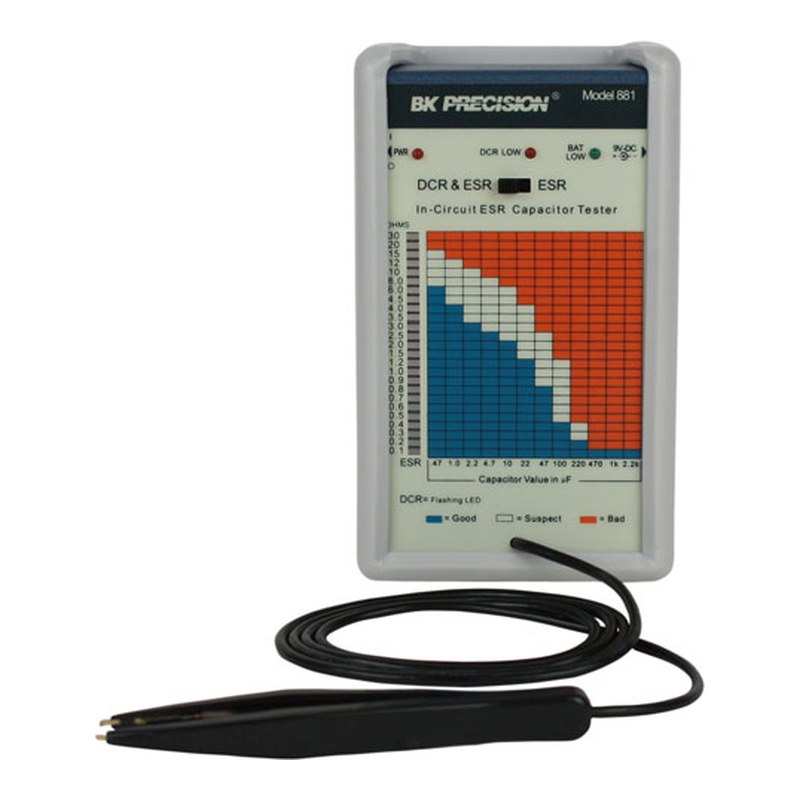

제품 외관
이런 현장에 적합합니다
전원 장치 수리
SMPS 출력단 전해 커패시터 점검
기판 수리
실장 상태로 불량 커패시터 찾기
장비 유지보수
노후 장비의 커패시터 열화 확인
AV·가전 수리
모니터·앰프 기판의 커패시터 진단
881 주요 사양
| 모델 | 881 |
|---|---|
| 측정 항목 | ESR, DC 저항 |
| 측정 대상 | 전해 커패시터 ESR, 저저항 무유도 저항 |
| 측정 방식 | 인서킷 / 아웃오브서킷 |
| 시험 주파수 | 100 kHz 사인파 |
| 프로브 개방 전압 | 15 mVp-p |
| ESR 측정 범위 | 0.1~30 Ω |
| ESR 표시 | 25세그먼트 LED 바, Good·Fair·Bad 3색 차트 |
| ESR 알림 | ESR 값에 따라 1~5회 비프음 |
| DC 저항 범위 | 0.5~30 Ω (LED 점멸 표시) |
| 내부 신호 보정 | 자동 |
| 전원 | 9 V 배터리 또는 외부 AC 어댑터(9 V DC 100 mA, 5.5 × 2.1 mm 센터 +) |
| 소비 전류 | 10 mA (일반) |
| 크기 | 1.5 × 3.8 × 5.7 in (약 38 × 97 × 145 mm) |
| 기본 구성품 | 원핸드 트위저 테스트 프로브 |
※ 제조사 데이터시트(881 Datasheet) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
