BK PRECISION · 프로그래머블 DC 전원공급기
1697B
BK Precision 1697B는 1~40 V, 최대 5 A의 200 W 프로그래머블 DC 전원공급기입니다. 24 V·36 V 계통 장비까지 커버하는 중간 전압 모델로, 3 kg의 소형 본체에 리스트 모드와 데이터 로깅을 갖춰 반복 시험과 기록이 필요한 벤치에 적합합니다.
40 V최대 출력 전압
5 A최대 출력 전류
200 W최대 출력 전력
31대RS485 다중 제어
40 V · 5 A, 전압과 전류의 균형형 200 W
키패드로 전압·전류를 직접 입력하거나 로터리 노브로 미세 조정하며, 4자리 LCD 미터에서 출력 상태를 실시간으로 봅니다. USB(Type B)와 RS485로 PC에 연결하고 SCPI 명령이나 제공 소프트웨어로 원격 제어합니다.
1696B 시리즈 데이터시트 (영문)자료실에서 보기 ›1697B의 특징
40 V 출력 범위
1~40 V 범위로 24 V 산업 장비와 직렬 셀 팩 시험까지 대응합니다.
데이터 로깅
전압·전류·전력 측정값을 기록해 스프레드시트 형식으로 내보냅니다.
CV/CC 자동 전환
정전압·정전류 모드가 자동 전환되어 부하 변화에도 안정적으로 동작합니다.
저소음 팬
온도 감응 선형 속도 제어 팬으로 작업 환경의 소음을 줄입니다.

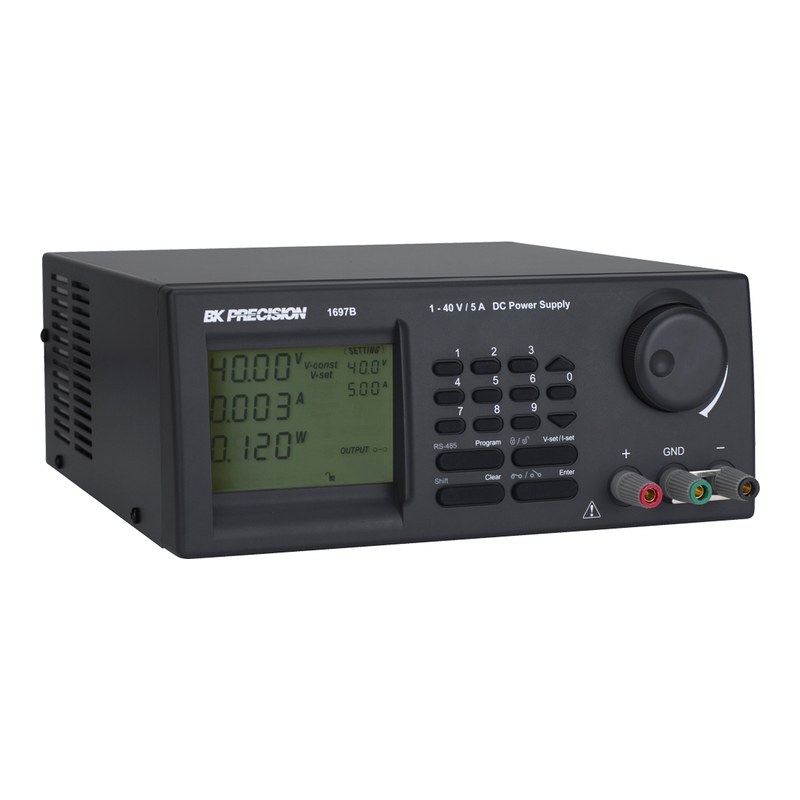

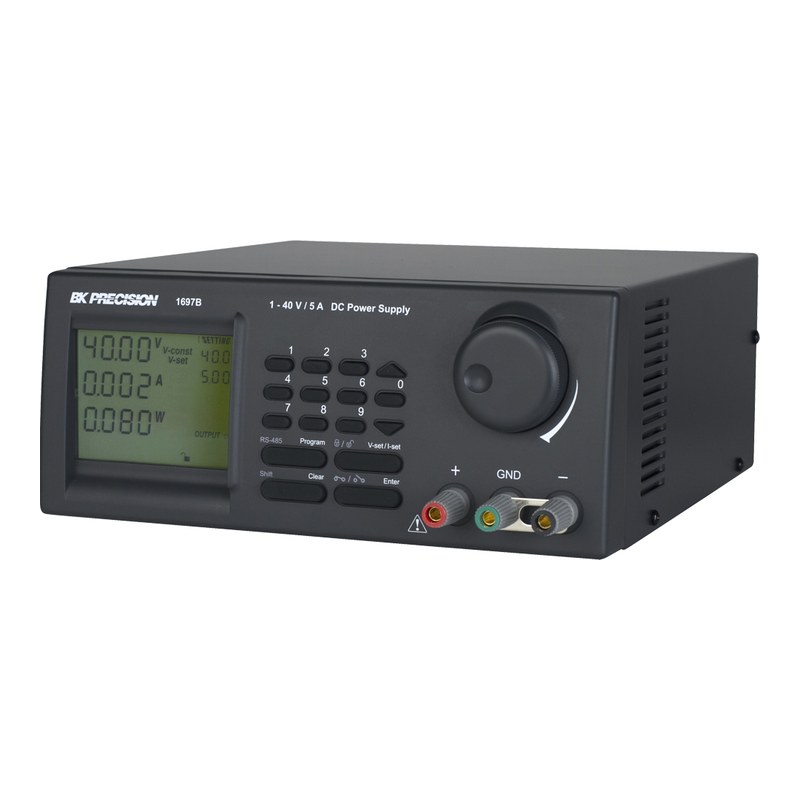

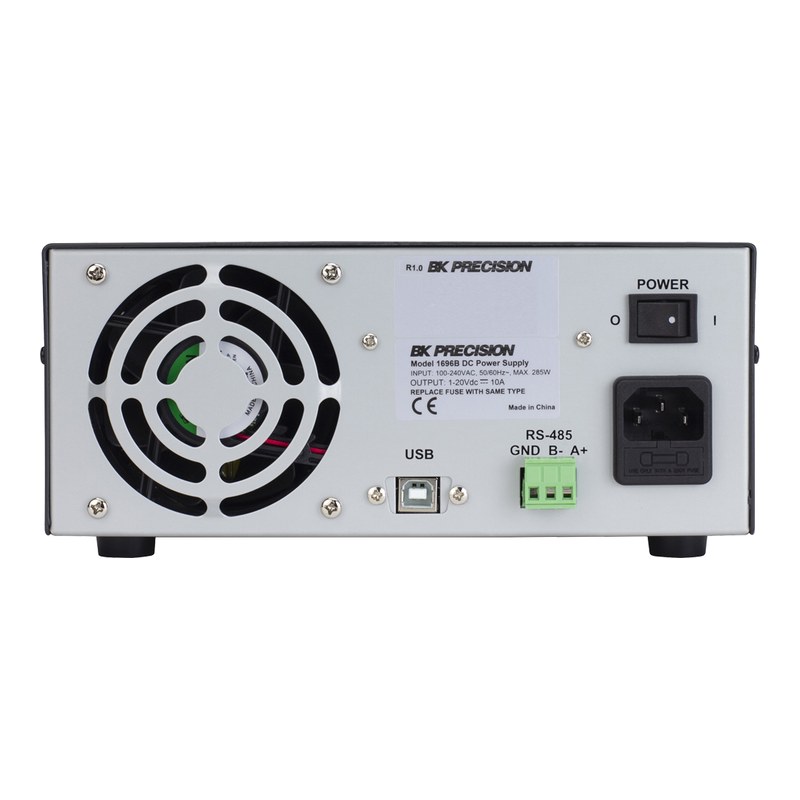

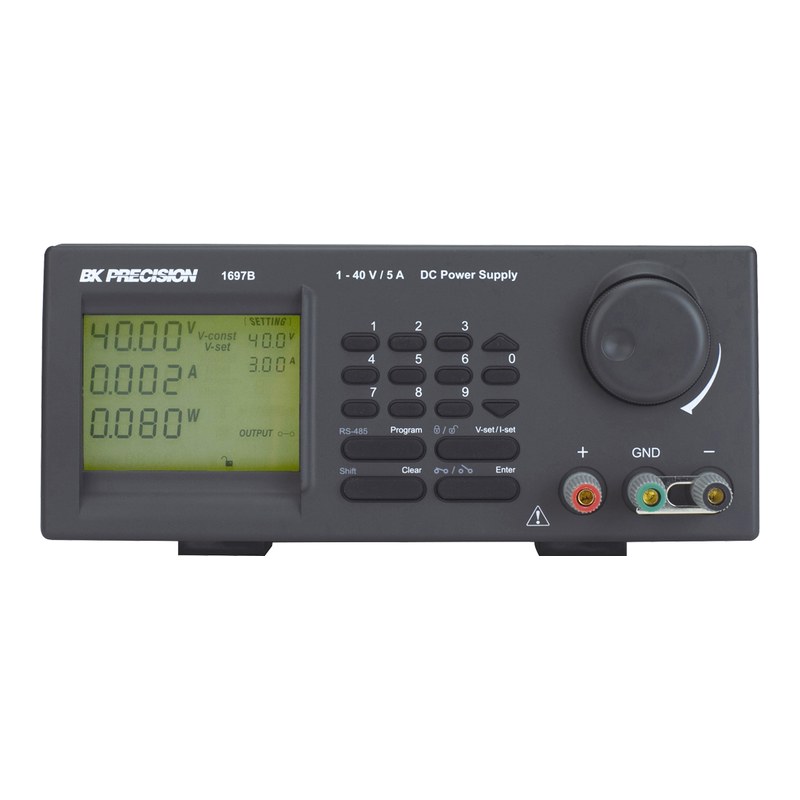

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 전력 | 로드 레귤레이션(V) | 인터페이스 |
|---|---|---|---|---|---|
| 1696B | 1~20 V | 0~10 A | 200 W | ≤ 200 mV | USB, RS485 |
| 1697B (이 상품) | 1~40 V | 0~5 A | 200 W | ≤ 200 mV | USB, RS485 |
| 1698B | 1~60 V | 0~3.3 A | 200 W | ≤ 100 mV | USB, RS485 |
이런 현장에 적합합니다
산업 장비 R&D
24 V 계통 회로 개발
배터리 팩 시험
직렬 셀 충전 프로파일 검증
생산 라인
리스트 모드 자동 반복 검사
교육 기관
PC 원격 제어 실습
1697B 주요 사양
| 모델 | 1697B |
|---|---|
| 출력 채널 | 1채널 |
| 출력 전압 | 1~40 V |
| 출력 전류 | 0~5 A |
| 최대 출력 전력 | 200 W |
| 로드 레귤레이션 | 전압 ≤ 200 mV, 전류 ≤ 15 mA |
| 라인 레귤레이션 (전압) | ≤ 10 mV |
| 설정 분해능 | 전압 100 mV, 전류 10 mA |
| 측정 분해능 | 전압 10 mV, 전류 1 mA, 전력 1 mW |
| 미터 정확도 | 전압 ±(1% + 2 counts, V > 5 V), 전류 ±(1% + 2 counts, I > 0.5 A) |
| 리플·노이즈 | 전압 ≤ 30 mVp-p / ≤ 6 mVrms, 전류 ≤ 10 mArms |
| 효율 | 70% 이상 |
| 표시부 | 백라이트 LCD, 전압·전류·전력 4자리 동시 표시 |
| 프로그래밍 | 리스트 모드 최대 20스텝, 전압·전류 프리셋 10개 저장 |
| 보호 기능 | 과전압(OVP), 과전류(OCP), 과온도(OTP), 키 잠금 |
| 인터페이스 | USB (Type B), RS485 (최대 31대 연결), 기본 SCPI 명령 지원 |
| 입력 전원 | 100~240 VAC ±10%, 50/60 Hz |
| 사용 온도 | 0~40 °C, 80% R.H. 이하 |
| 안전·EMC | EN61010-1:2010, EN55011, EN61000-3-2/-3-3/-6-1 |
| 크기 (W×H×D) | 193 × 98 × 215 mm |
| 무게 | 3 kg |
| 기본 구성품 | PC 소프트웨어, RS485 어댑터, USB 케이블, 테스트 리포트 |
| 옵션 | RS232-RS485 어댑터 (ATR-2485) |
※ 제조사 데이터시트(1696B Series Datasheet, v100924) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
