DML400
BK Precision DML400은 80 V / 80 A / 400 W로 DML 시리즈 모듈 중 전류와 전력이 가장 큰 단일 채널 부하 모듈입니다. 0.4 V 최소 동작 전압과 최대 8 A/µs 슬루율로 대전류 전원과 배터리를 시험하며, DML001에 두 개를 장착하면 800 W, 병렬 시 160 A까지 확장됩니다.
DML 시리즈 최대 80 A·400 W 단일 채널 모듈
DML001 메인프레임에 장착해 전면 패널에서 전압, 전류, 슬루율을 바로 조정합니다. 메인프레임의 LAN, USB, RS232, GPIB 인터페이스와 제공 소프트웨어로 원격 제어와 측정 데이터 기록을 수행합니다.
DML 시리즈 데이터시트 (영문)자료실에서 보기 ›DML400의 특징
80 A·400 W
시리즈 최대 사양으로 0.8 A, 8 A, 80 A 3단 레인지를 지원해 대전류 출력 시험에 적합합니다.
병렬 160 A 확장
DML400 두 개를 DML001에 장착해 병렬 운전하면 최대 160 A, 800 W까지 흡수할 수 있습니다.
최대 8 A/µs 슬루율
CC 모드 슬루율을 0.00016 A/µs부터 8 A/µs까지 설정해 급격한 부하 변화를 재현합니다.
보호 시험 모드
OCP, OVP, OPP 보호 시험으로 전원공급기 보호 회로의 동작점을 확인합니다.

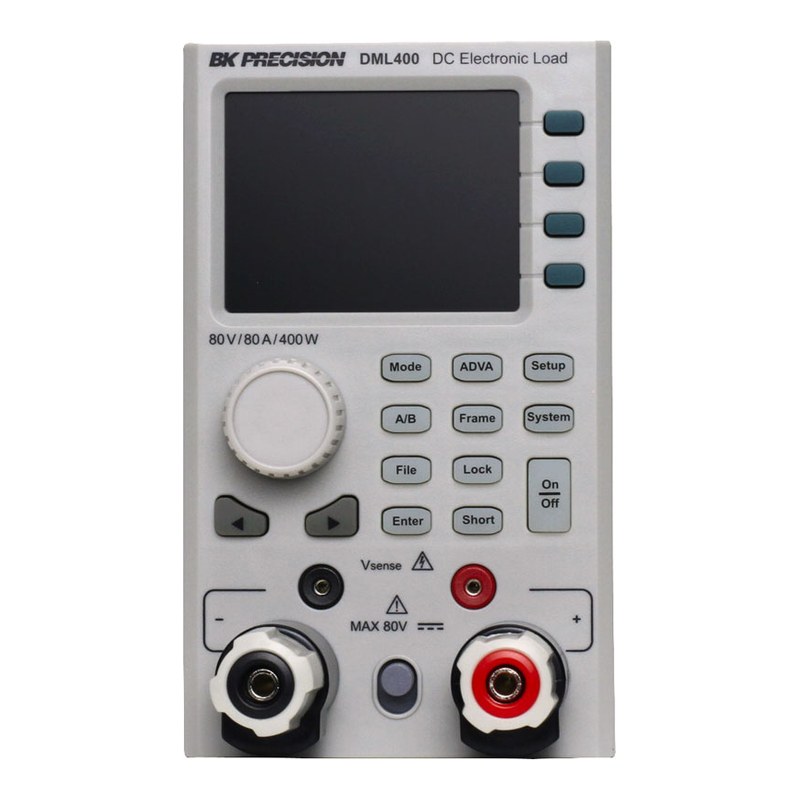

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 전압 | 전류 | 전력 | 채널 |
|---|---|---|---|---|---|
| DML001 | 2슬롯 메인프레임 | - | 최대 160 A(병렬) | 최대 800 W | 최대 4CH |
| DML102 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 100 W + 100 W | 2CH |
| DML200 | 단일 채널 모듈 | 0~80 V | 0~40 A | 200 W | 1CH |
| DML202 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 200 W + 200 W | 2CH |
| DML301 | 단일 채널 모듈 | 0~80 V | 0~60 A | 300 W | 1CH |
| DML400 (이 상품) | 단일 채널 모듈 | 0~80 V | 0~80 A | 400 W | 1CH |
이런 현장에 적합합니다
대전류 전원공급기
400 W급 저전압 대전류 출력 부하 시험
배터리 고율 방전
80 A급 방전 시험과 Ah·Wh 측정
연료전지 평가
저전압 대전류 영역 특성 측정
전원 보호 회로 검증
OCP/OVP/OPP 동작점 자동 시험
DML400 주요 사양
| 모델 | DML400 |
|---|---|
| 구분 | 단일 채널 DC 전자로드 모듈 (DML001 메인프레임 장착) |
| 채널 수 | 1 |
| 입력 전압 | 0~80 V |
| 입력 전류 | 0~80 A |
| 입력 전력 | 400 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| CC 레인지 | Low 0~0.8 A / Med 0~8 A / High 0~80 A |
| CC 설정 분해능 / 정확도 | 0.01 mA / 0.1 mA / 1 mA, ±(0.1% + 0.1% F.S.) |
| CV 레인지 | Low 0~6 V / Med 0~16 V / High 0~80 V |
| CV 설정 분해능 / 정확도 | 0.1 mV / 1 mV / 1 mV, ±(0.05% + 0.1% F.S.) |
| CR 레인지 | Low 0.01 Ω~20 Ω / Med 0.36 Ω~720 Ω / High 1.5 Ω~2.9 kΩ |
| CR 분해능 / 정확도 | 0.1 Ω, 설정값의 ±1% (전류가 레인지의 5% 초과 시) |
| CW 레인지 | Low 8 W / Med 40 W / High 400 W |
| CW 분해능 / 정확도 | 4 mW / 40 mW / 400 mW, 설정값의 ±1% |
| 최소 동작 전압 | 0.4 V (80 A에서) |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, T1·T2 20 µs~10 ms, 최소 동작 전압 1.5 V |
| 슬루율 (일반값) | Low 0.00016~0.08 A/µs / Med 0.0016~0.8 A/µs / High 0.016~8 A/µs, 최소 상승 시간 10 µs |
| 전압 측정 | 분해능 2 mV / 3 mV / 4 mV, 정확도 ±(0.025% + 0.01% F.S.) (High: ±(0.01% + 0.025% F.S.)) |
| 전류 측정 | 분해능 0.016 mA / 0.16 mA / 1.6 mA, 정확도 ±(0.05% + 0.05% F.S.) |
| 전력 측정 레인지 | Low 60 W / Med 60 W / High 400 W, 정확도 ±(0.1% + 0.1% F.S.) |
| 보호 기능 | OCP, OVP, OPP, OTP, UVP, 역극성 보호 |
| 인터페이스 | DML001 메인프레임 경유 USB, LAN, RS232, GPIB (SCPI) |
| 크기 (W x H x D) | 85 x 142 x 550 mm |
| 무게 | 4.2 kg |
| 사용 온도 | 0 °C ~ 50 °C |
※ 제조사 데이터시트(DML Series Datasheet v060126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
