KEYSIGHT · BENCHTOP DC ELECTRONIC LOAD

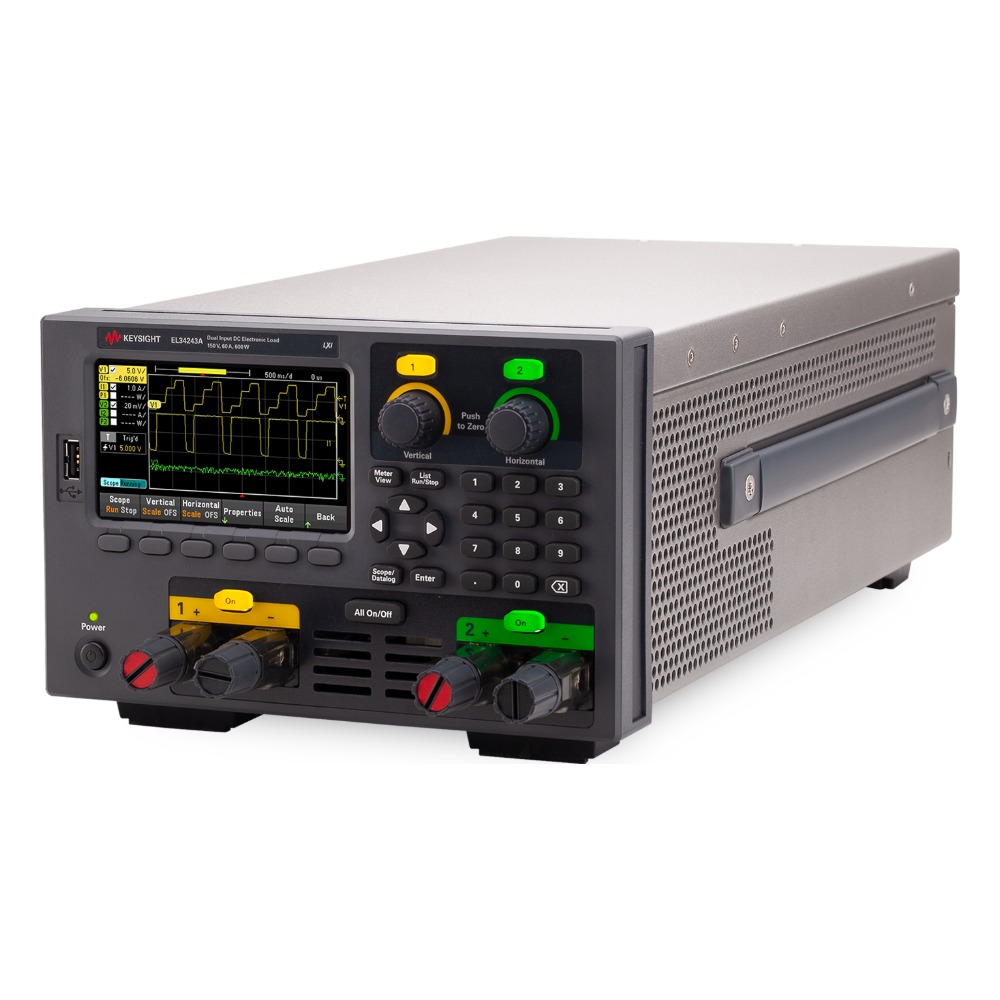

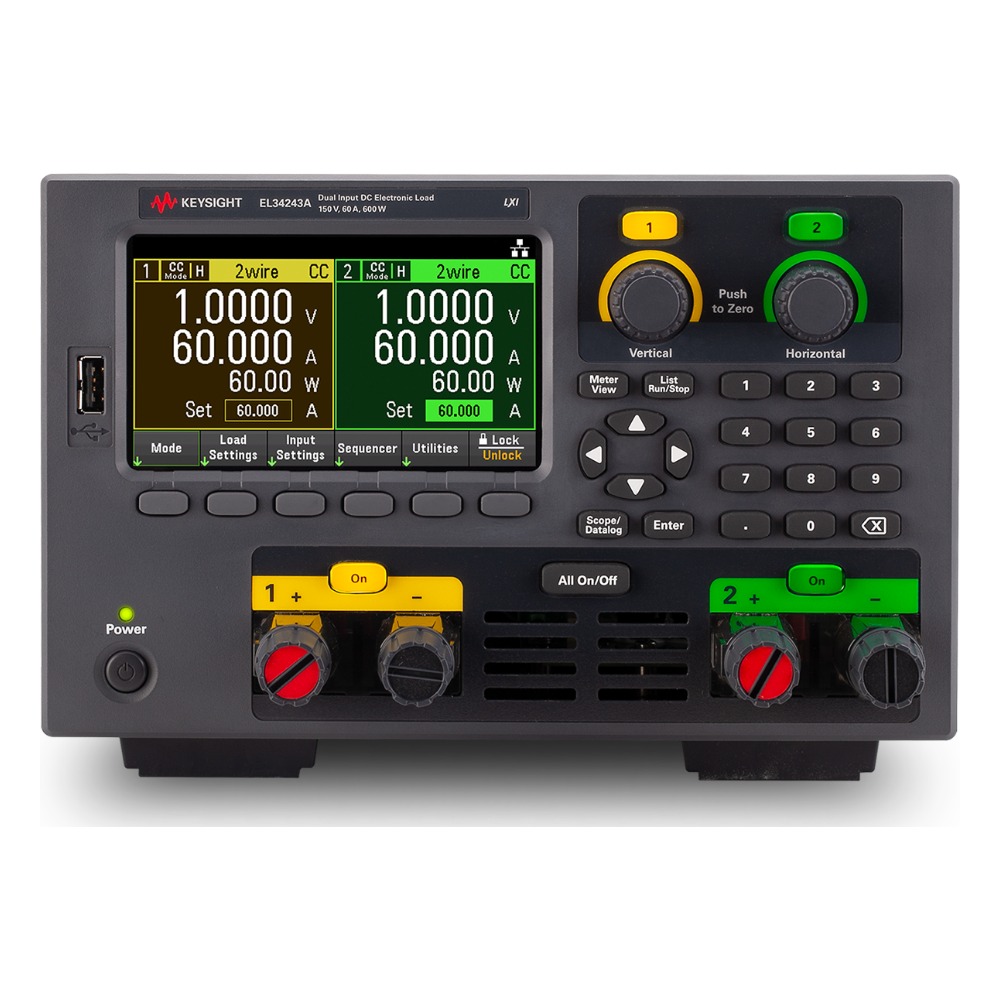

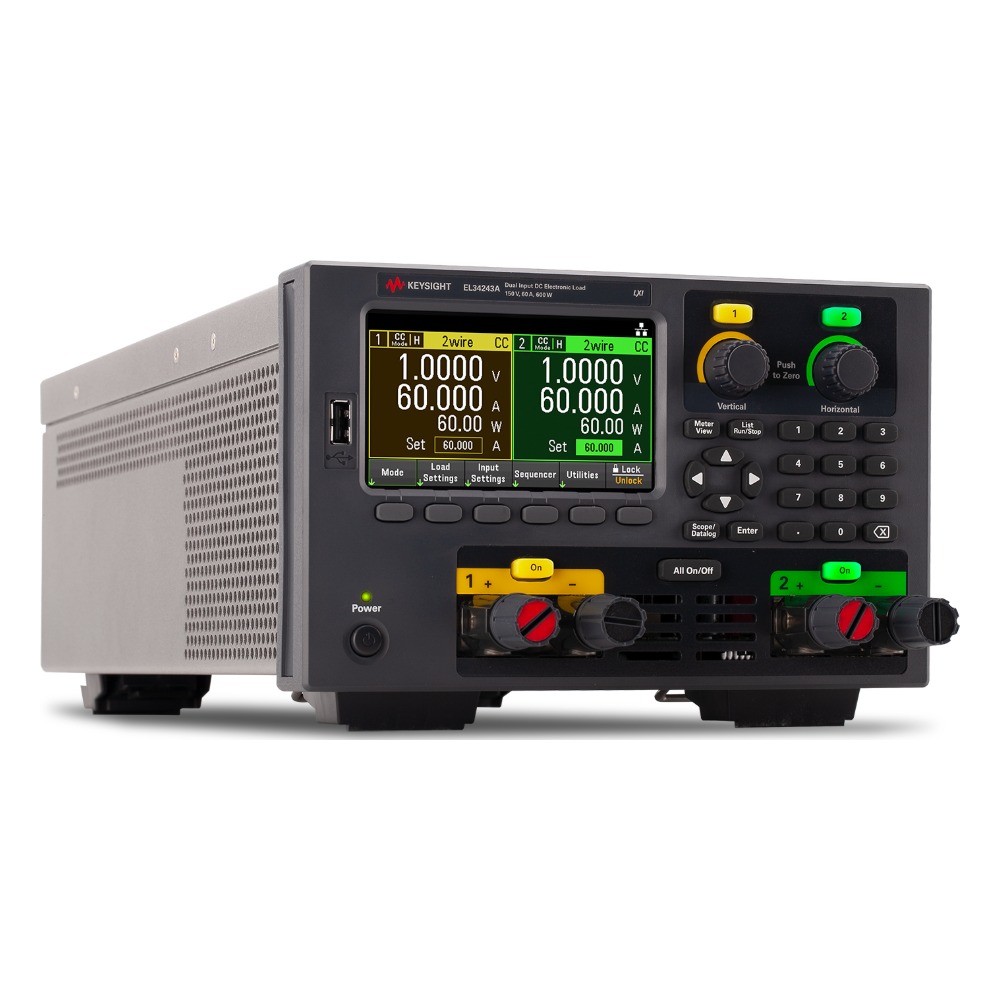

키사이트 EL34243A 2채널 600 W DC 전자부하
EL30000 시리즈 벤치형 DC 전자부하 · 키사이트 벤치형
키사이트 EL34243A 2채널 600 W DC 전자부하입니다. 150 V / 60 A / 300 W 이중 입력, 총 600 W 병렬 모드 최대 120 A / 600 W.
2×150 V 정격 전압 | 2×60 A 정격 전류 | 2×300 W 정격 출력 | 벤치형 키사이트 분류 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 7,342,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 6,674,545원 |
| 납기 | 주문생산품 13주 |
EL30000 시리즈 벤치형 DC 전자부하 모델 비교
| 모델 | 전압 | 전류 | 출력 | 판매가 |
|---|---|---|---|---|
| EL33133A | 150 V | 40 A | 250 W | 3,934,000원 |
| EL34143A | 150 V | 60 A | 350 W | 4,368,000원 |
| EL34243A (이 상품) | 2×150 V | 2×60 A | 2×300 W | 7,342,000원 |
EL34243A의 특징
01 | 150 V / 60 A / 300 W 이중 입력, 총 600 W |
02 | 병렬 모드 최대 120 A / 600 W |
03 | 전기적으로 절연된 2개 입력으로 독립 동작 |
04 | 200 kHz 스코프 기능·데이터 로거 내장 |
05 | USB·LAN 기본, GPIB 옵션 / 4.3인치 컬러 디스플레이 |
주요 사양
| 모델 | EL34243A |
| 시리즈 | EL30000 시리즈 벤치형 DC 전자부하 |
| 키사이트 분류 | 벤치형 |
| 입력 채널 | 2 |
| 동작 모드 | CC, CV, CR, CP |
| CC 정확도 | ±(% of setting + offset): Low 0.6 A: 0.04% + 130 µA; Medium 6 A: 0.04% + 2 mA; High 60 A: 0.04% + 12 mA |
| CV 정확도 | Low 15 V: 0.02% + 3 mV; High 150 V: 0.02% + 15 mV |
| CR 정확도 | Low 0.05–30 Ω: 0.1% + 230 mS; Medium 10 Ω–1.25 kΩ: 0.1% + 18 mS; High 100 Ω–4 kΩ: 0.1% + 3.5 mS; Ultra-high 250 Ω–100 kΩ: 0.1% + 400 µS (not for settings < 0.05% of full-scale current, min 0.5 V) |
| CP 정확도 | Low 0.02–7 W: 0.06% + 4 mW; Medium 0.3–30 W: 0.06% + 260 mW; High 2–300 W: 0.06% + 1.6 W |
| 슬루율 | Programmable; CC: Low 40 kA/s, Medium 400 kA/s, High 4.8 MA/s; CV: Low 79 kV/s, High 310 kV/s (typical, 10–90%) |
| 다이내믹 모드 | Dynamic load profiles: continuous, pulse, toggle, plus list mode; frequency not stated |
| 최소 동작 전압 | Typical at full-scale current: 0.15 V (0.6 A and 6 A ranges), 1.5 V (60 A range) |
| 정격 전압 | 0–150 V per input |
| 정격 전류 | 0–60 A per input; 120 A in parallel mode |
| 정격 출력 | 300 W per input; 600 W total |
| 출력 레인지 | Current: 0.6 A / 6 A / 60 A; Voltage: 15 V / 150 V; Resistance: 0.05–30 Ω, 10 Ω–1.25 kΩ, 100 Ω–4 kΩ, 250 Ω–100 kΩ; Power: 0.02–7 W, 0.3–30 W, 2–300 W |
| 리드백 정확도 | Current: Low 0.6 A 0.04% + 120 µA, Medium 6 A 0.04% + 1.8 mA, High 60 A 0.04% + 9.6 mA; Voltage: Low 15 V 0.02% + 3 mV, High 150 V 0.02% + 15 mV; Power: Low 0.06% + 3 mW, Medium 0.06% + 260 mW, High 0.06% + 1.5 W |
| 측정 기능 | Built-in voltmeter/ammeter; scope view with 200 kHz digitizer, up to 256,000 samples; data logger (V, I, energy) at 20 µs–60 s sample interval, up to 10,000 h or 5 MB, internal NV RAM or USB memory (.CSV); small-signal BW 30 kHz (-3 dB) |
| 보호 기능 | Fixed OCP (0.65 A / 6.5 A / 63 A), programmable OCP (CV mode), OVP 16.5 V / 165 V, OPP 7.7 W / 33 W / 330 W; INH input <5 µs |
| 주요 기능 | 2-wire/4-wire remote sense, Built-in scope function, Data logger with .CSV export, Transient list/continuous/pulse/toggle, Programmable slew rate, Programmable short/open (25 mΩ / 250 mΩ), Sequencing, Web interface and PathWave BenchVue support, SCPI programmable, Two electrically isolated inputs (independent mode), Parallel mode up to 120 A / 600 W, Input on/off coupling (sync) |

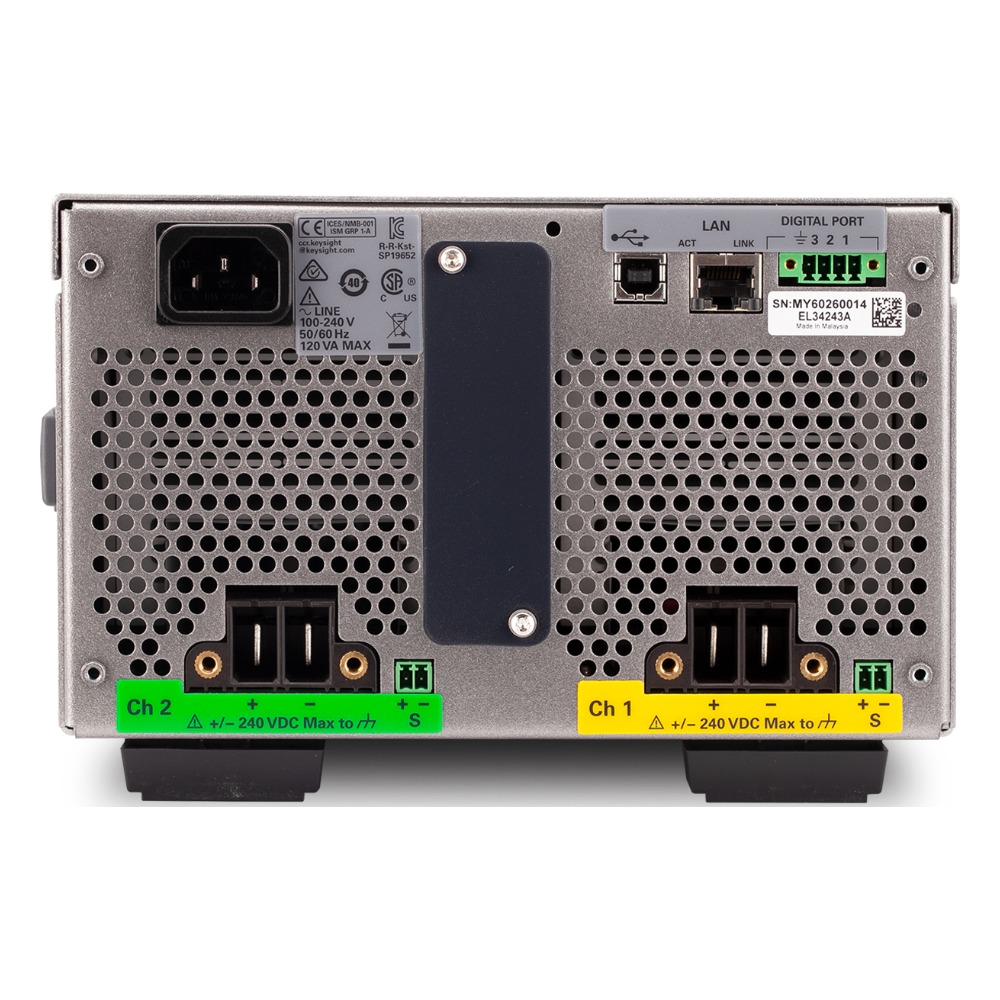

| 인터페이스 | USB 2.0, 10/100 LAN (LXI), GPIB (optional, EL34GPBU module), Digital I/O (4-pin) |
| 디스플레이 | 4.3-inch color LCD |
| 크기 | 144.85 x 215.90 x 476.01 mm (H x W x D); 132.51 x 212.80 x 458.48 mm without feet/strap handle/GPIB module |
| 무게 | 8.42 kg |
※ 사양은 키사이트 자료(3120-1430) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| 1CM104A 랙 마운트 플랜지 키트 3U (브래킷 2개) |
| 1CM105A 랙 마운트 플랜지 키트 3U (손잡이 장착 기기용) |
| 1CM116A 랙 마운트 플랜지 키트 3U (플랜지 1 + 하프 모듈 브래킷 1) |
| 1CN107A 손잡이 키트 3U (전면 손잡이 2개) |
| 1CP108A 랙 마운트 플랜지·손잡이 키트 3U |
| EL34243A-1A7 교정 + 불확도 + 가드밴딩 성적서 (비공인) (EL34243A) |
| EL34243A-SEC NISPOM 보안·파일 보안 기능 (EL34243A) |
| EL34243A-UK6 교정 성적서 (측정 데이터 포함) (EL34243A) |
| EL34GPBU GPIB 인터페이스 모듈 (EL30000 시리즈·E36731A, 사용자 장착형) |
추가상품 및 자료
교정 성적서, 인터페이스 보드, 랙 키트 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 시스템 구성·입력 전원·옵션에 맞춘 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 13주)
