ROHDE & SCHWARZ · SCOPE RIDER RTH1000 SERIES

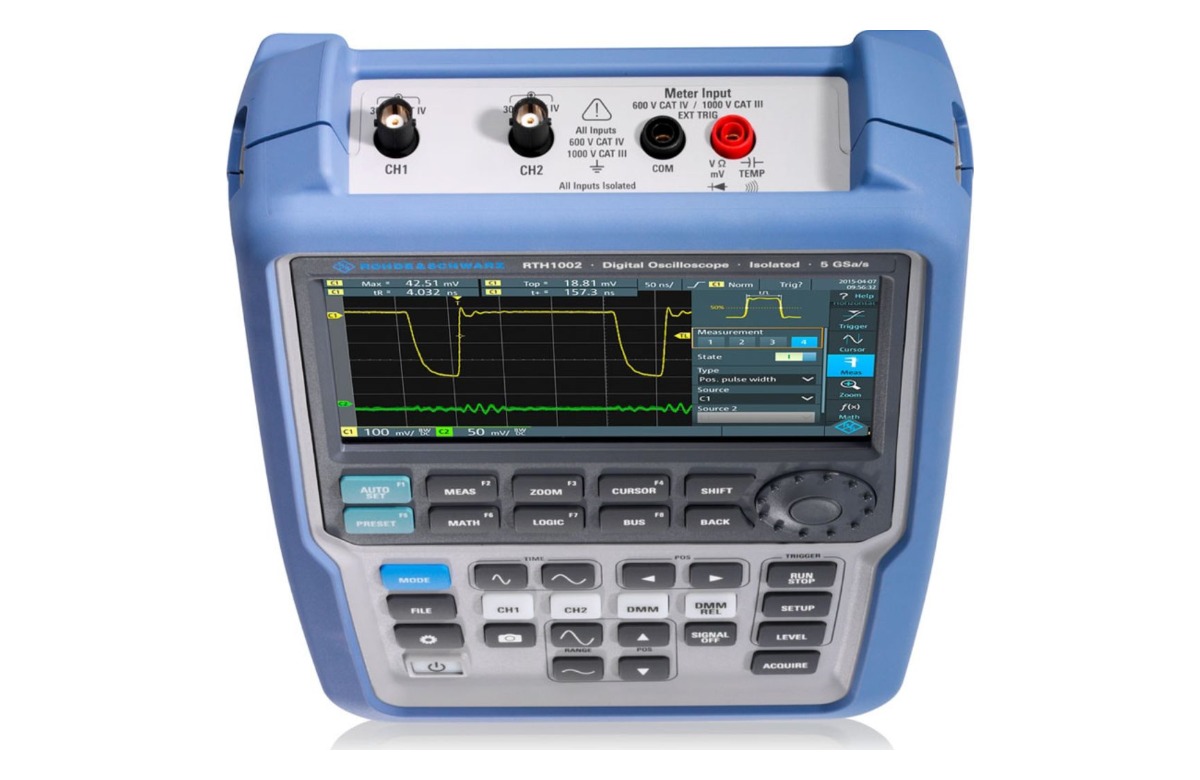

로데슈바르즈 RTH1012 100 MHz 휴대용 오실로스코프
100 MHz · 2채널 + 멀티미터 · 5 GSa/s · 10비트 ADC · 절연 입력 CAT IV 600 V · 7인치 터치 · 배터리 4시간
R&S Scope Rider RTH1000은 벤치탑 수준의 성능을 손에 들고 다니는 휴대용 오실로스코프입니다. 채널마다 절연된 입력(CAT IV 600 V / CAT III 1000 V)과 IP51 하우징으로 현장에서 안전하게 측정하고, 오실로스코프·로직 분석기·프로토콜 분석기·데이터 로거·디지털 멀티미터·스펙트럼 분석기·주파수 카운터·마스크 테스트 등 8가지 기능을 한 대에 담았습니다.
100 MHz 아날로그 대역폭 | 5 GSa/s 최대 샘플링 | 10 bit ADC 분해능 | CAT IV 600 V 절연 입력 | > 4 h 배터리 사용 |
가격 안내
| 모델 | RTH1012 (100 MHz, 2채널 + 멀티미터) |
| 판매가 (부가세 포함) | 9,570,000원 |
| 판매가 (부가세 별도) | 8,700,000원 |
| 납기 | 주문생산품 4주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 채널 | 판매가 (부가세 포함) |
|---|---|---|---|
| RTH1002 | 60 MHz | 2채널 | 7,706,000원 |
| RTH1012 (이 상품) | 100 MHz | 2채널 | 9,570,000원 |
| RTH1022 | 200 MHz | 2채널 | 10,576,000원 |
| RTH1032 | 350 MHz | 2채널 | 12,947,000원 |
| RTH1052 | 500 MHz | 2채널 | 16,000,000원 |
| RTH1004 | 60 MHz | 4채널 | 9,515,000원 |
| RTH1014 | 100 MHz | 4채널 | 11,082,000원 |
| RTH1024 | 200 MHz | 4채널 | 12,744,000원 |
| RTH1034 | 350 MHz | 4채널 | 14,734,000원 |
| RTH1054 | 500 MHz | 4채널 | 17,298,000원 |
※ 대역폭(채널 구성)마다 별도 상품으로 등록되어 있습니다. 구입 후에도 라이선스로 대역폭을 올릴 수 있습니다. ※ 2채널 모델(RTH10x2)은 디지털 멀티미터 입력을 함께 갖추고 있고, 4채널 모델(RTH10x4)은 오실로스코프 4채널입니다.
RTH1012의 특징
01 · 벤치탑 성능 휴대형에 담은 벤치탑 수준 성능 최대 5 GSa/s 샘플링, 10비트 ADC, 초당 50,000 파형 획득으로 실험실 장비 수준의 측정을 현장에서 그대로 합니다. 50 Mpts 세그먼트 메모리로 드문 이벤트도 기록합니다. |  |
 | 02 · 8 in 1 8가지 측정 기능을 한 대로 오실로스코프, 로직 분석기(옵션), 프로토콜 분석기, 데이터 로거, 디지털 멀티미터(2채널 모델), 스펙트럼 분석기, 고분해능 주파수 카운터, 마스크 테스트를 한 장비로 해결합니다. |
03 · 안전 설계 CAT IV 600 V 절연 입력, IP51 모든 입력 채널이 서로 절연되어 있어 접지 전위가 다른 지점도 안전하게 동시에 측정합니다. 기본 제공 RT-ZI10 프로브로 CAT IV 600 V / CAT III 1000 V 환경에서 사용할 수 있습니다. |  |
 | 04 · 직관적 조작 7인치 정전식 터치와 키패드 800×480 정전식 터치 화면과 물리 키패드를 함께 써서 장갑을 낀 현장에서도 빠르게 설정합니다. 스탠드와 핸들로 어디든 세워 두고 측정할 수 있습니다. |
05 · 절연 MSO 8채널 절연 로직 프로브 (RTH-B1) RTH-B1 옵션으로 아날로그 채널과 절연된 8채널 디지털 입력이 더해집니다. 저전압 디지털 제어 신호와 아날로그 신호를 함께 디버깅합니다. |  |
 | 06 · 연결성 무선 LAN·이더넷·USB, 4시간 이상 배터리 웹 브라우저로 원격 제어(무선 LAN 옵션 포함)하고, 측정 결과를 MicroSD·USB에 바로 저장해 문서화합니다. 교체형 리튬이온 배터리로 4시간 이상 사용합니다. |
주요 사양
| 모델 | RTH1012 (R&S Scope Rider RTH1000) |
| 대역폭 | 100 MHz |
| 입력 채널 | 2채널 모델: 오실로스코프 2채널 + 디지털 멀티미터 / 4채널 모델: 오실로스코프 4채널 (모두 절연) |
| 최대 샘플링 속도 | 5 / 2.5 / 1.25 GSa/s (1 / 2 / 4채널 사용 시) |
| 메모리 | 500 / 250 / 125 kpts (1 / 2 / 4채널), 세그먼트 메모리 50 Mpts 기본 (최대 5,000 세그먼트) |
| 수직 분해능 | 10비트 ADC |
| 입력 감도 | 2 mV/div ~ 100 V/div |
| 최대 입력 전압 | BNC 입력 CAT IV 300 V (RMS), RT-ZI10/ZI11 프로브 사용 시 CAT IV 600 V / CAT III 1000 V |
| 파형 획득 속도 | 50,000 wfm/s |
| 타임베이스 | 1 ns/div ~ 500 s/div |
| 자동 측정 | 37종 |
| MSO (옵션 RTH-B1) | 절연 디지털 8채널, 250 MHz, 1.25 GSa/s |
| 프로토콜 트리거·디코드 (옵션) | I²C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, CAN FD, SENT |
| 디스플레이 | 7인치 정전식 터치, 800 × 480 |
| 인터페이스 | USB, 이더넷, 무선 LAN(옵션), MicroSD |
| 배터리 | 리튬이온, 4시간 이상 |
| 크기 (W×H×D) | 201 × 293 × 74 mm |
| 무게 | 2.4 kg (배터리 포함) |
※ 사양은 로데슈바르즈 공식 자료(R&S Scope Rider RTH1000 제품 페이지·브로셔) 기준이며, 세부 수치는 구성과 측정 조건에 따라 다를 수 있습니다.
옵션 및 액세서리
| 하드웨어 옵션·액세서리 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| RTH-B1 | MSO 혼합 신호 옵션, 8 디지털 채널 (RTH1000) |
| RTH-K200 | 무선 LAN 모듈 (RTH1000) |
| RTH-Z4 | 하드 휴대용 케이스 (RTH1000) |
| RT-ZA14 | 예비 전원 어댑터 (RTH1000) |
| 소프트웨어·분석 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| RTH-K15 | 히스토리 및 세그먼트 메모리 (RTH1000) |
| RTH-K18 | 스펙트럼 분석 (RTH1000) |
| RTH-K19 | 고급 트리거 (RTH1000) |
| RTH-K33 | 주파수 카운터 2채널 (RTH1000) |
| RTH-K201 | 웹 원격 제어 (RTH1000) |
| 기타 옵션·프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| RTH-K1/K2/K3/K9/K10 | 직렬 프로토콜 트리거·디코드 (I²C/SPI, UART, CAN/LIN, CAN FD, SENT) |
| RTH-K34 / RTH-K38 | 고조파 분석 / 사용자 스크립트 |
| 대역폭 업그레이드 | 구입 후 라이선스로 상위 대역폭(최대 500 MHz) 업그레이드 |
| RT-ZI11 / RT-ZC 계열 | 100:1 프로브 / 전류 프로브 |
기본 구성품
| 기본 구성품 | 채널당 500 MHz 10:1 600 V CAT IV 전압 프로브(RT-ZI10), 리튬이온 배터리 팩, 전원 어댑터(EU·독일·미국 플러그), 소프트 핸들 |
| 보증 | 로데슈바르즈 표준 보증 (연장 보증·교정 플랜은 견적 문의) |
추가상품 및 자료
하드웨어·소프트웨어 옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 그 밖의 옵션과 프로브는 견적 문의 주시면 안내해 드립니다.
Rohde & Schwarz 공식 제품 · 티엠웨이 (주문생산품 4주)
