2709B
BK Precision 2709B는 6,600 카운트 LCD와 자동/수동 레인지를 갖춘 True RMS 멀티미터로, 2700 시리즈 가운데 측정 범위가 가장 넓은 모델입니다. 정전용량은 6.6 nF부터 66 mF까지, 주파수는 66 MHz까지, 저항은 66 MΩ까지 측정하며 DCV 기본 정확도는 0.5 %입니다.
넓은 범위의 자동 레인지 True RMS 멀티미터
기능만 선택하면 자동으로 레인지가 맞춰지고, 필요하면 수동 레인지로 고정할 수 있습니다. 큰 LCD와 그린 LED 백라이트로 어두운 곳에서도 읽기 쉽고, 약 30분 뒤 자동으로 전원이 꺼집니다.
2700 Tool Kit 시리즈 데이터시트 (영문)자료실에서 보기 ›2709B의 특징
True RMS·자동 레인지
AC 전압·전류를 실효값(파고율 3 이하)으로 측정하고, 자동/수동 레인지를 선택할 수 있습니다.
66 mF 정전용량
6.6 nF~66 mF 8개 레인지로 소형 세라믹부터 대용량 전해 커패시터까지 측정합니다.
66 MHz 주파수 카운터
660 Hz~66 MHz 6개 레인지, ±(0.1 % rdg + 3 dgt) 정확도로 고주파 신호를 확인합니다.
백라이트 대형 LCD
그린 LED 백라이트를 갖춘 6,600 카운트 LCD로 660 mV 레인지에서 0.1 mV 분해능을 제공합니다.

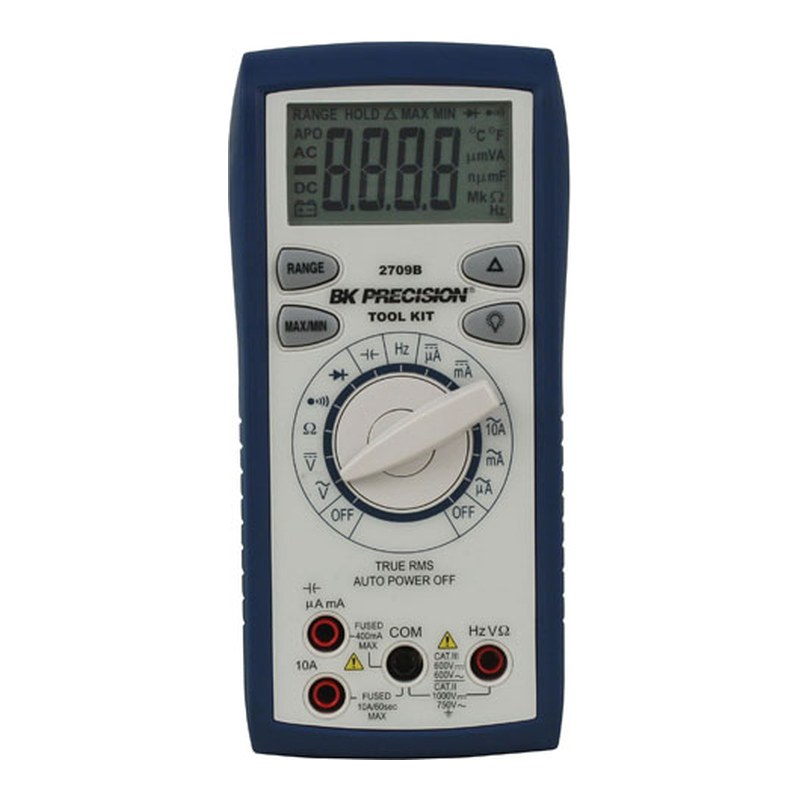

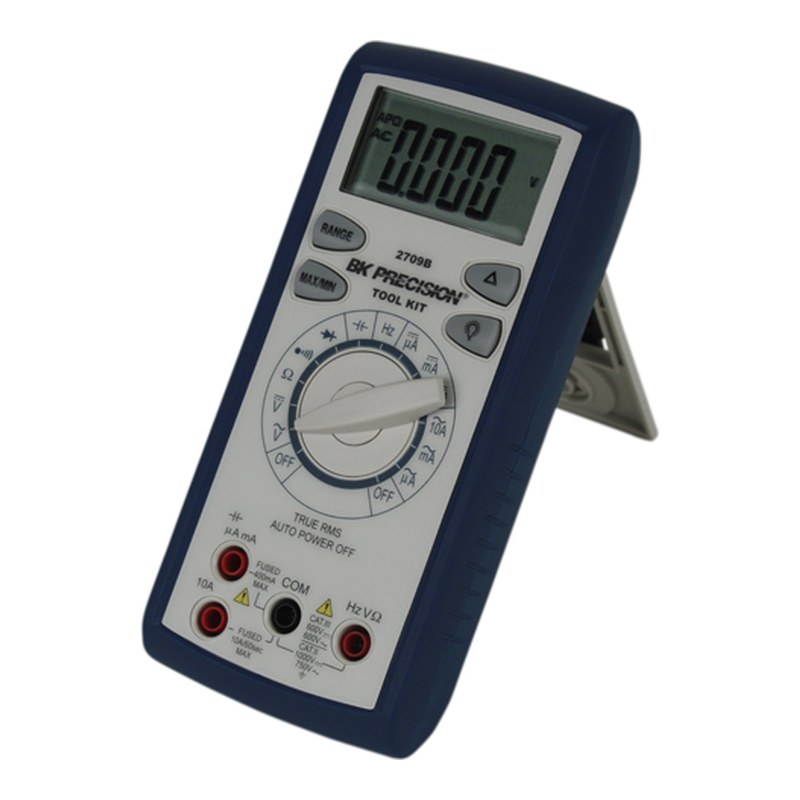

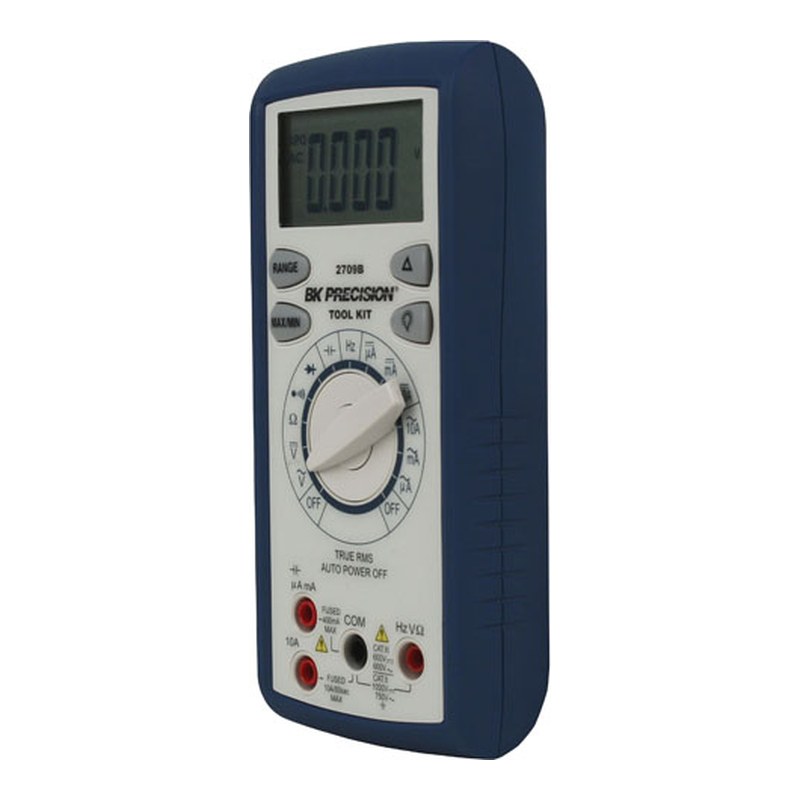

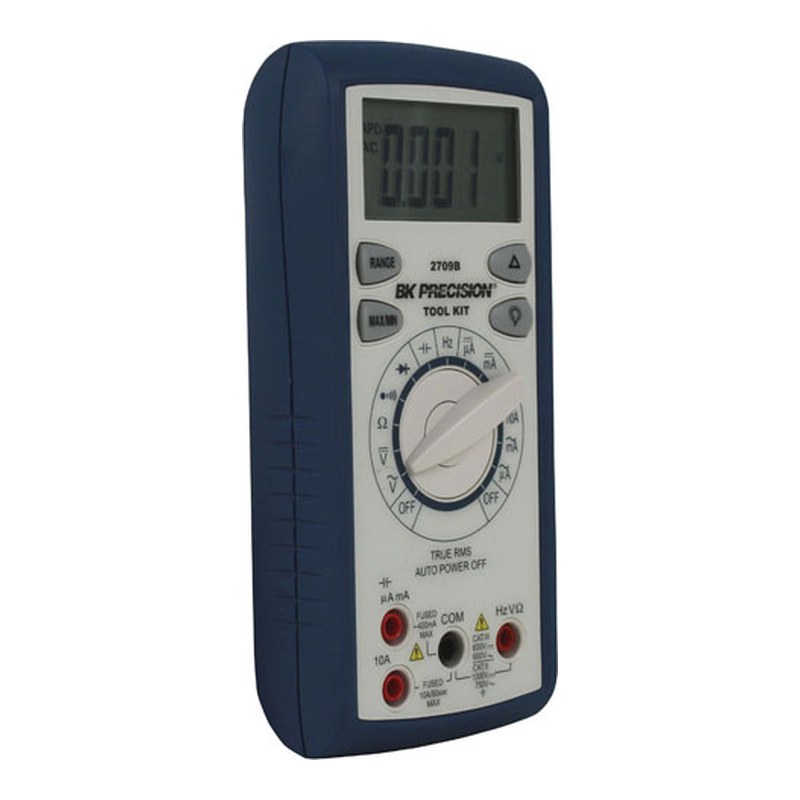

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 레인징 | True RMS | 전류 측정 | 정전용량 | 주파수 |
|---|---|---|---|---|---|
| 2712 | 자동/수동 | AC+DC | 10 A AC/DC | ~40 uF | ~500 kHz |
| 2709B (이 상품) | 자동/수동 | 지원 | 10 A AC/DC | ~66 mF | ~66 MHz |
| 2708B | 자동/수동 | 지원 | 10 A AC/DC | - | - |
| 2707B | 수동 | 지원 | 10 A AC/DC | ~20 uF | ~20 MHz |
| 2706B | 수동 | - | 200 mA AC/DC | ~20 mF | ~40 kHz |
| 2705B | 자동/수동 | - | 10 A AC/DC | - | - |
| 2704C | 수동 | - | 10 A AC/DC | ~20 uF | ~20 MHz |
| 2704C KIT | 수동 | - | 10 A AC/DC | ~20 uF | ~20 MHz |
| 2703C | 수동 | - | 10 A DC | - | - |
이런 현장에 적합합니다
전력 전자 점검
인버터·SMPS의 비정현파 전압·전류 측정
전원부 수리
대용량 평활 커패시터 용량 확인
RF·디지털 회로
66 MHz까지 클럭·발진 주파수 확인
설비 유지보수
어두운 현장에서 자동 레인지로 빠른 점검
2709B 주요 사양
| 모델 | 2709B |
|---|---|
| 레인징 | 자동/수동 |
| 표시 | 3 3/4 디지트, 6,600 카운트 LCD, 그린 LED 백라이트 |
| True RMS | AC 전압, AC 전류 (파고율 3 이하) |
| DC 전압 | 660 mV, 6.6 V, 66 V, 660 V, 1000 V / ±(0.5 % rdg + 2 dgt) |
| AC 전압 (50~500 Hz) | 660 mV, 6.6 V, 66 V, 660 V, 750 V / ±(1.5 % rdg + 8 dgt) (750 V: ±(2.0 % rdg + 8 dgt)) |
| 입력 임피던스 | 660 mV: >100 MΩ, 6.6 V: 10 MΩ, 66 V 이상: 9.1 MΩ |
| DC 전류 | 660 uA, 6600 uA, 66 mA, 400 mA, 10 A / ±(1.5 % rdg + 2 dgt) (10 A: ±(3.0 % rdg + 3 dgt)) |
| AC 전류 (50~500 Hz) | 660 uA, 6600 uA, 66 mA, 400 mA, 10 A / ±(2.0 % rdg + 10 dgt) (10 A: ±(3.5 % rdg + 10 dgt)) |
| 전류 입력 보호 | 0.5 A/500 V, 10 A/600 V 속단 세라믹 퓨즈 (10 A는 최대 60초 측정 후 10분 휴지) |
| 저항 | 660 Ω~66 MΩ (6레인지) / ±(1.2 % rdg + 5 dgt) (6.6 MΩ: ±(2.0 % rdg + 5 dgt), 66 MΩ: ±(3.5 % rdg + 5 dgt)) |
| 정전용량 | 6.6 nF~66 mF (8레인지) / ±(3.0 % rdg + 5 dgt) (66 nF~660 uF) |
| 주파수 | 660 Hz~66 MHz (6레인지) / ±(0.1 % rdg + 3 dgt), 감도 2.5 Vrms 이상 |
| 다이오드 테스트 | 시험 전류 1.2 mA, 개방 전압 3.5 VDC, 분해능 1 mV, ±(3.0 % rdg + 3 dgt) |
| 도통 테스트 | 30 Ω 미만 부저, 응답 100 ms |
| 과부하 보호 | 전압: 1000 VDC 또는 750 VACrms / 기타 기능: 500 VDC/ACrms |
| 측정 속도 | 초당 2회 |
| 자동 전원 차단 | 약 30분 |
| 동작 환경 | 0~50 °C, 상대습도 70 % 미만 |
| 전원 | 9 V 배터리 1개 (NEDA 1604, IEC 6F22) |
| 배터리 수명 | 약 150시간 (일반) |
| 크기 | 165 (H) × 78 (W) × 42.5 (D) mm |
| 무게 | 약 285 g (배터리·행거 포함) |
| 기본 구성품 | 사용 설명서, 테스트 리드 1세트, 예비 퓨즈 1개, 9 V 배터리(장착) |
※ 제조사 데이터시트(2709B Data Sheet, 2700 Tool Kit® Series, v041113) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
