891
BK Precision 891은 DC와 20 Hz~300 kHz에서 인덕터, 커패시터, 저항을 측정하는 2U 하프랙 크기의 벤치형 LCR 미터입니다. 최고 0.05 % 임피던스 정확도와 4자리 분해능의 주파수 설정, 0.5 Vrms·1 Vrms 시험 레벨을 제공합니다. 300포인트 주파수 스윕과 11단계 BIN 분류로 부품 특성 평가와 선별을 한 대로 처리합니다.
작은 2U 하프랙 크기에 300 kHz 측정과 스윕을 담은 LCR 미터
4.3인치 컬러 화면에 주요 설정과 측정값이 한 화면에 표시되고, 측정값을 표·히스토그램·그래프로 바꿔 볼 수 있습니다. USB(가상 COM), GPIB, LAN이 기본이며 내장 웹 서버로 브라우저에서 설정과 측정을 할 수 있습니다.
891 데이터시트 (영문)자료실에서 보기 ›891의 특징
300포인트 주파수 스윕
20 Hz~300 kHz를 선형 또는 로그로 최대 300포인트 스윕하고 결과를 그래프나 표로 확인한 뒤 USB 메모리에 저장합니다.
BIN 분류 비교기
9개 주 BIN, 1개 보조 BIN, 1개 불량 BIN으로 부품을 나누고 결과를 표 또는 히스토그램으로 표시합니다. 한계값은 절대값 또는 허용오차로 설정합니다.
내장 웹 서버와 원격 제어
LAN으로 연결한 PC의 웹 브라우저에서 기본 설정과 측정을 하고, USB·GPIB·LAN을 통해 SCPI 명령으로 제어합니다.
설정·측정값 저장
내부 10개, 외부 90개 설정 저장과 측정 결과·화면 1000개 저장을 지원해 반복 시험을 빠르게 준비합니다.

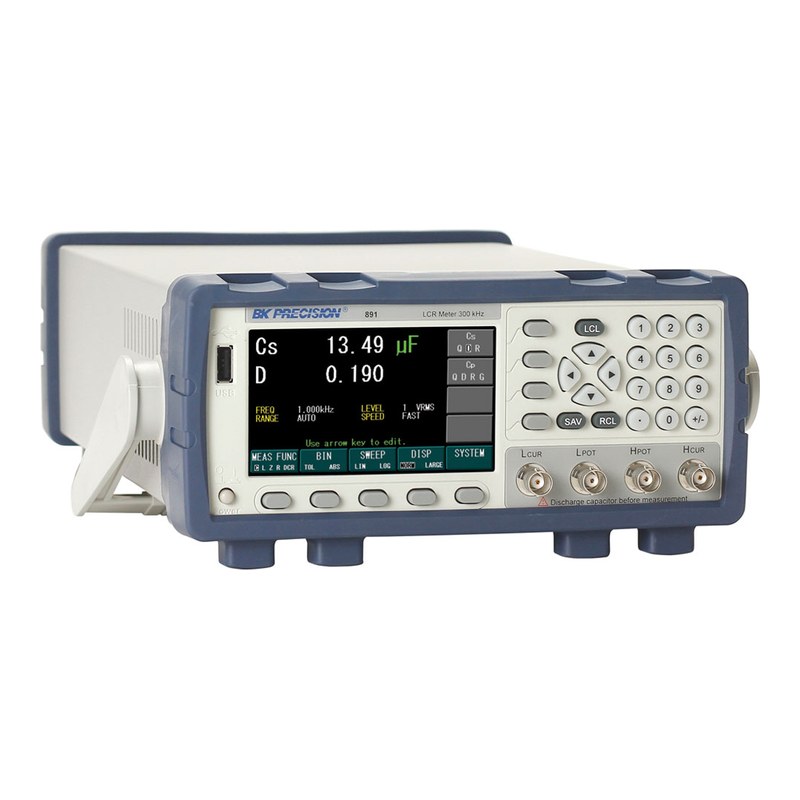

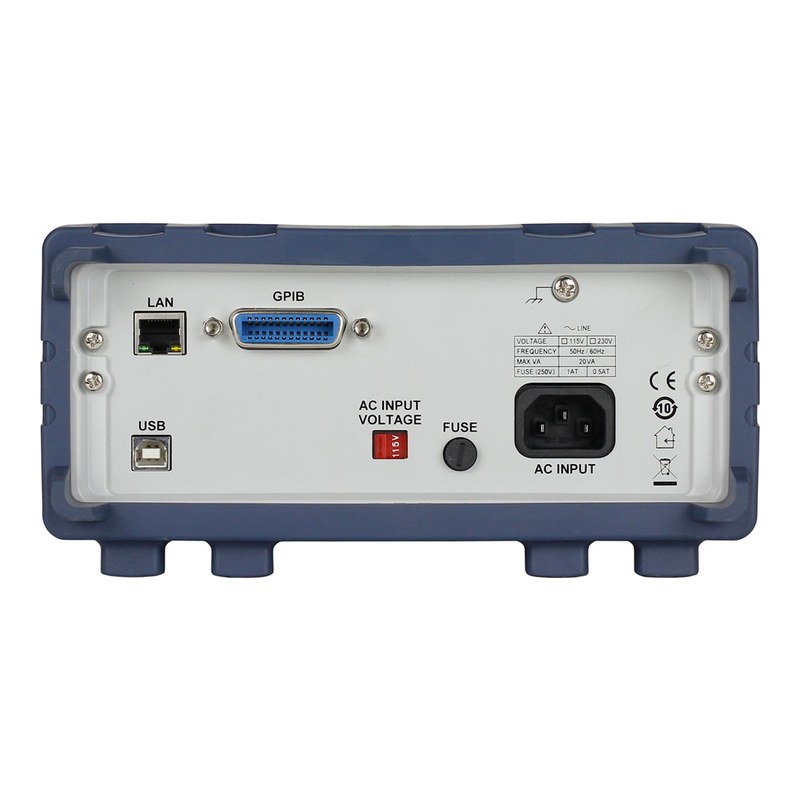

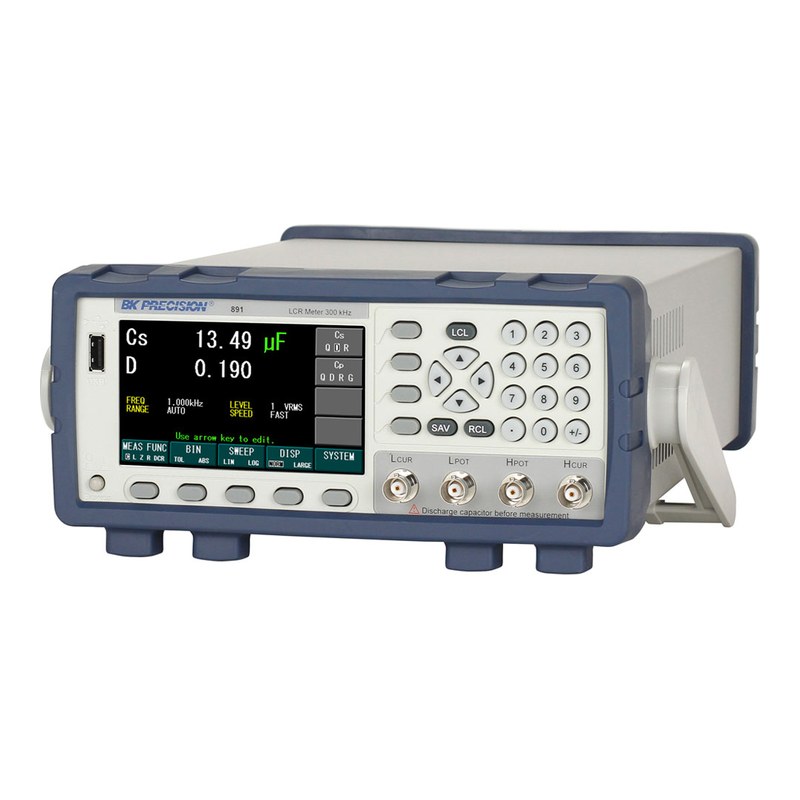

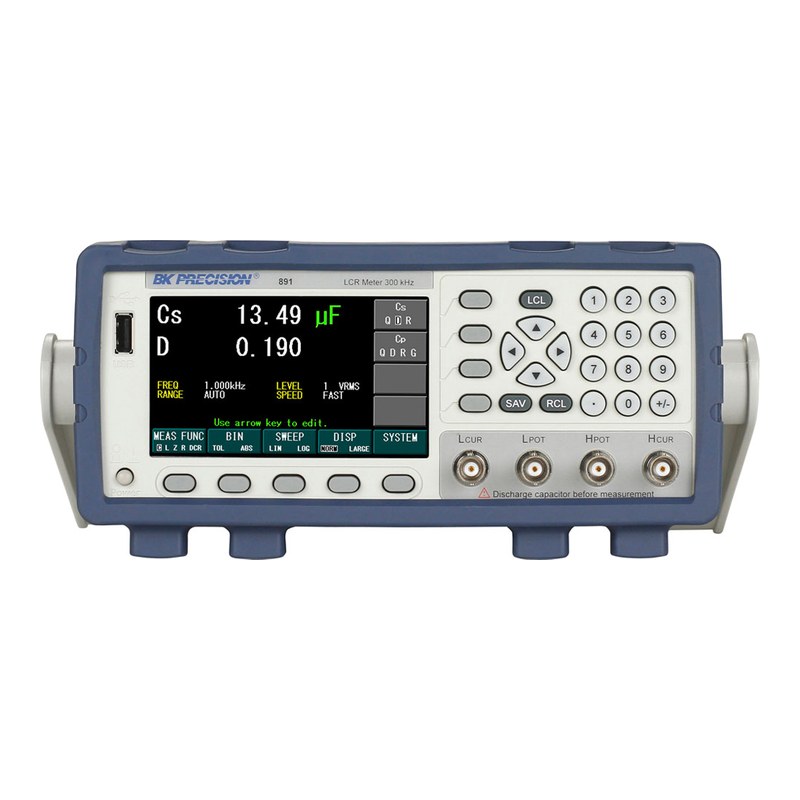

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 시험 주파수 | 기본 정확도 | 시험 신호 | DC 바이어스 | 인터페이스 |
|---|---|---|---|---|---|
| 891 (이 상품) | 20 Hz~300 kHz | 0.05 % | 0.5 / 1 Vrms | - | USB, GPIB, LAN |
| 894 | 20 Hz~500 kHz | 0.05 % | 5 mVrms~2 Vrms | ±5 V / ±50 mA | USB, RS-232, LAN |
| 895 | 20 Hz~1 MHz | 0.05 % | 5 mVrms~2 Vrms | ±5 V / ±50 mA | USB, RS-232, LAN, GPIB |
이런 현장에 적합합니다
생산 라인
랙 장착과 BIN 분류로 부품 선별 공정 운영
품질 관리
입고 수동 부품의 L·C·R 수입 검사
연구 개발
300 kHz까지 주파수 스윕으로 부품 특성 분석
교육·실험실
직관적인 화면 구성으로 LCR 측정 실습
891 주요 사양
| 모델 | 891 |
|---|---|
| 측정 파라미터 | Cs, Cp, Ls, Lp, R, X, Z, θ, G, B, Y, Q, D, Rs, Rp, DCR |
| 시험 주파수 | DC, 20 Hz~300 kHz (정확도 ± 0.1 %) |
| 주파수 분해능 | 0.01 Hz(20~99.99 Hz), 0.1 Hz(100~999.9 Hz), 1 Hz(1~9.999 kHz), 100 Hz(100~300 kHz) |
| AC 시험 신호 | 0.5 Vrms, 1 Vrms 선택 (1 kHz에서 ±5 % 일반) |
| DC 시험 신호 | 1 VDC (±5 % 일반) |
| 출력 임피던스 | 100 Ω (공칭) |
| 기본 정확도 | 0.05 % (1 kΩ~10 kΩ, DC·20 Hz~1 kHz, 1 Vrms, Slow) |
| 임피던스 측정 범위 | 0.1 Ω~20 MΩ |
| 측정 속도 | Slow 800 ms, Fast 200 ms |
| 레인지 | Auto, Hold |
| 등가 회로 | 직렬, 병렬 |
| 스윕 | 20 Hz~300 kHz, 선형·로그, 최대 300포인트, 그래프·표 표시 |
| BIN 비교기 | 주 BIN 9개, 보조 BIN 1개, 불량 BIN 1개, 카운트 0~60000 |
| 저장 | 설정 내부 10개·외부 90개, 측정 결과·화면 외부 1000개 |
| 디스플레이 | 4.3인치 480 × 272 컬러 LCD |
| 인터페이스 | USB(가상 COM), GPIB, LAN(웹 서버 지원) |
| 전원 | 104~126 V / 207~253 V, 50/60 Hz, 최대 20 VA |
| 크기(L×W×H) | 381 × 256 × 112 mm |
| 무게 | 3.4 kg |
| 기본 구성품 | 전원 코드, 켈빈 클립 리드(TL89K1) |
| 옵션 | TL89F1 테스트 픽스처(액시얼·레이디얼 부품용) |
※ 제조사 데이터시트(891 Datasheet, v010626) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
