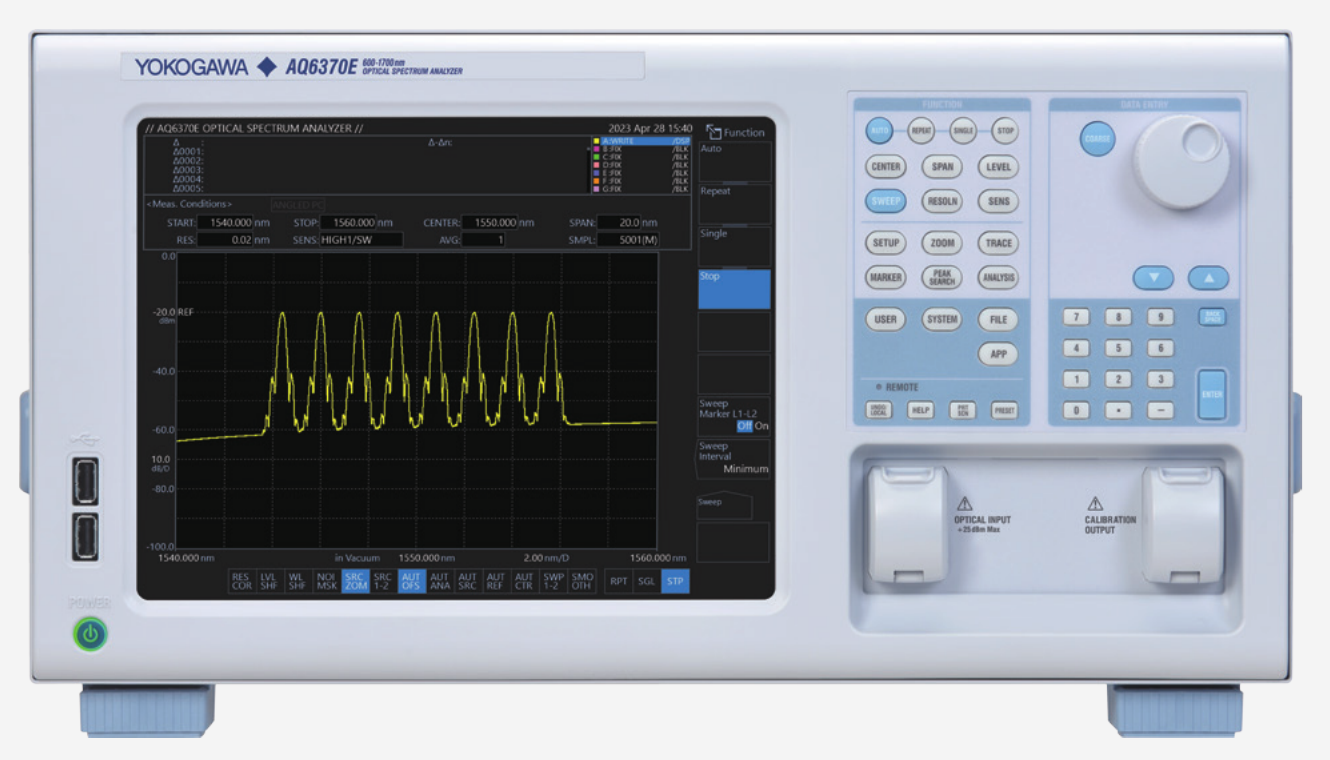

AQ6370ETelecom Optical Spectrum Analyzer 600 - 1700 nm
요꼬가와에서 가장 많이 쓰이는 통신 클래스 광스펙트럼 분석기의 새 모델입니다. 600~1700nm의 넓은 파장 범위로 통신과 범용 용도에 모두 맞고, 자유 공간 입력 구조로 DWDM급 싱글모드와 VCSEL용 멀티모드 광섬유를 한 대로 평가합니다.
통신 디바이스 R&D와 생산을 위한 선택
표준 모델(-10)과 고성능 모델(-20)이 있습니다. 파장 분해능 7단계(0.02nm~2nm)와 레벨 감도 7단계를 용도에 맞게 고르고, 새로 추가된 SMSR 모드, HCDR 모드, 터치스크린, APP 기능으로 측정 효율을 높입니다.
AQ6370E 카탈로그 · OSA 선택 가이드 · 도면 (PDF) 보기자료실에서 다운로드 ▶더 선명한 스펙트럼, 더 빠른 측정

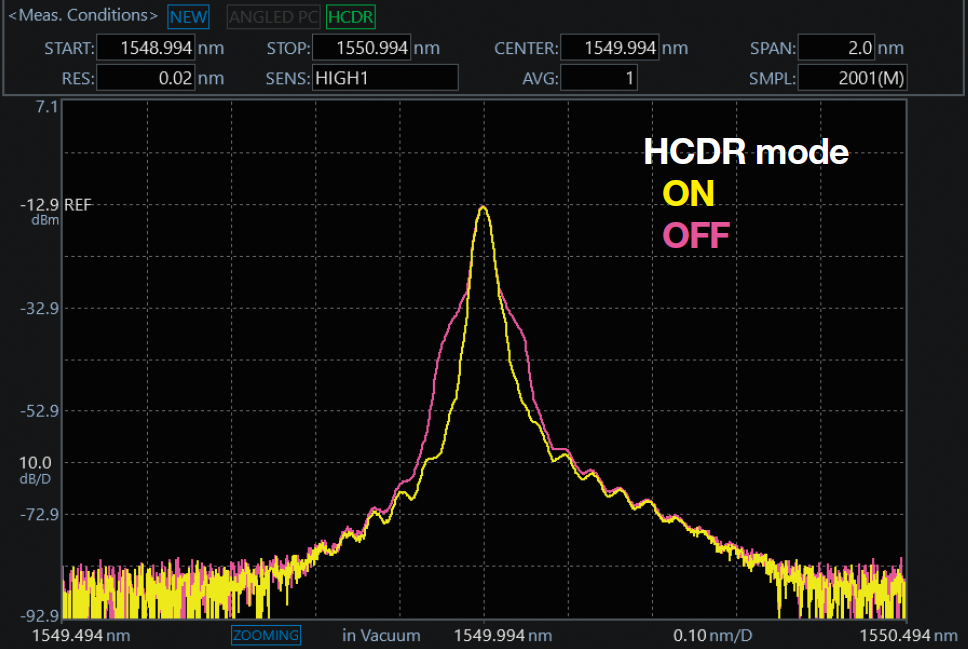

HCDR 모드
단일 종모드 레이저 측정에서 피크 주변 스펙트럼을 더 날카롭게 만들어 사이드 모드를 또렷하게 보여 줍니다. 고성능 모델(-20)에서만 사용할 수 있습니다.

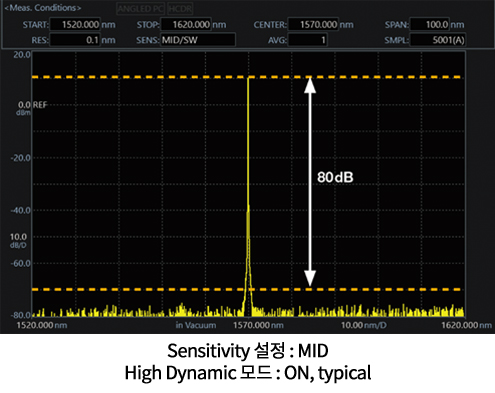

높은 근접 다이나믹 레인지
샤프한 모노크로미터 특성으로 가까이 있는 신호를 분리해 정확하게 측정합니다. 고성능 모델 기준 근접 다이나믹 레인지는 통상 78dB입니다.
SMSR 모드
레이저 SMSR 측정에 특화한 감도 설정(MID/SMSR, HIGH1/SMSR)으로 기존 감도 모드(TRAD MIDx2)보다 최대 2배 빠르게 측정합니다. 광 스펙트럼 레벨에 따라 고속 측정이 어려울 수 있습니다.
자유 공간 입력과 다양한 디바이스
싱글모드·멀티모드 대응

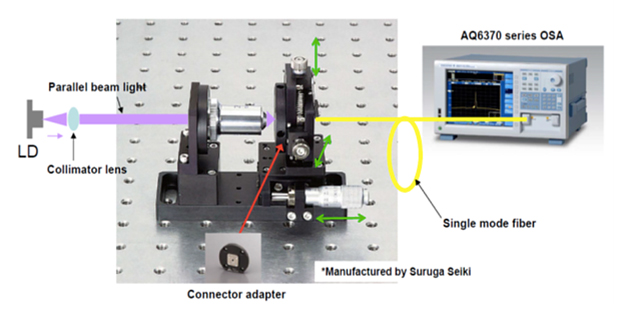

자유 공간 입력 구조로 싱글모드(9.5/125um)와 멀티모드(GI 50/125, GI 62.5/125, 대구경 최대 200um) 광섬유를 모두 측정합니다. LD에서 나오는 공간 광 측정 구성 예가 카탈로그에 수록되어 있습니다.
높은 파장 정확도
S, C, L 밴드에서 고성능 모델은 통상 ±0.008nm, 전 파장 범위 ±0.1nm입니다. 파장 기준 광원(옵션)이나 외부 광원으로 교정해 유지합니다.
APC 커넥터 레벨 보정
Angled PC 커넥터의 큰 삽입 손실로 생기는 레벨 오프셋을 보정합니다.
분해능 교정 기능
외부 광원으로 분해능 대역폭을 교정해 광대역 광원의 전력 스펙트럼 밀도 측정을 더 정확하게 합니다.
조작성과 자동화

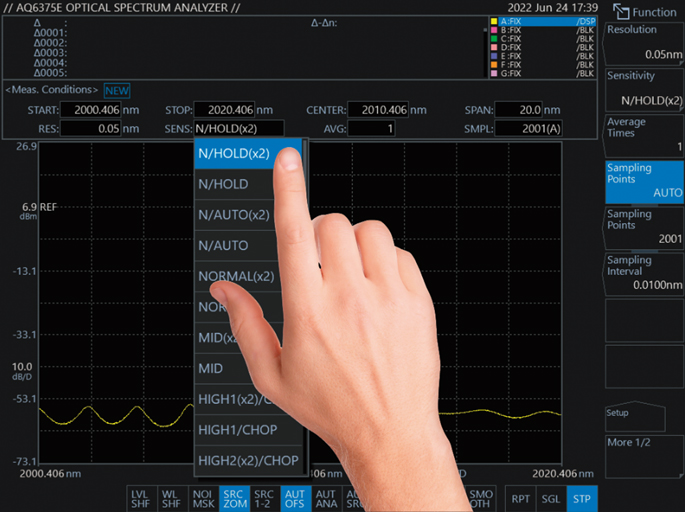

대형 멀티 터치 LCD
멀티 터치 화면으로 측정 조건 변경, 해석, 스펙트럼 확대와 이동을 태블릿처럼 조작합니다.
주변 기기 연결
USB 포트로 마우스, 키보드, USB 메모리, HDD를 연결해 조작과 데이터 저장에 활용합니다.

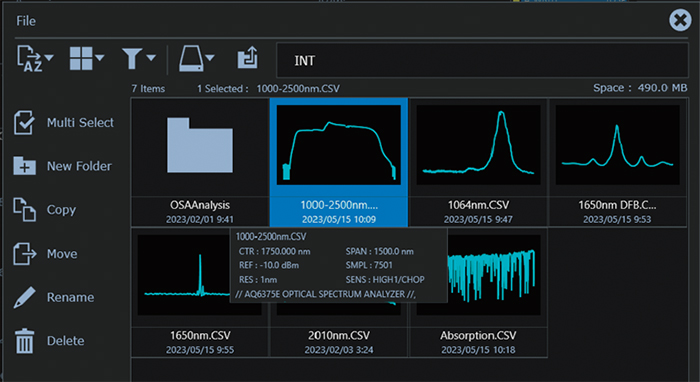

파일 관리
저장한 측정 데이터를 썸네일로 미리 보고 복사, 이동, 이름 변경, 삭제를 합니다.

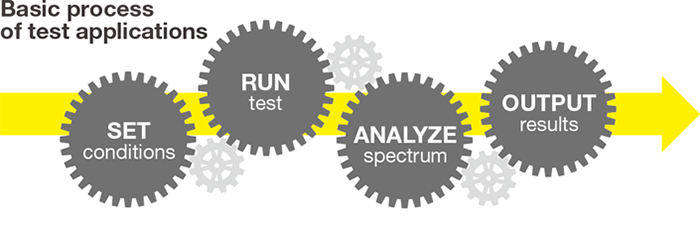

DUT 지향 테스트 앱(APP)
측정 조건 설정부터 결과 출력까지 측정 대상 디바이스에 맞춘 화면으로 안내합니다.

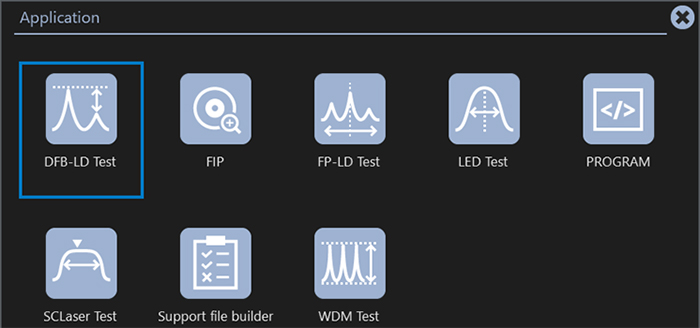

기본 앱
DFB-LD, FP-LD, LED, SC 레이저, WDM 테스트와 프로그램 기능을 제공하며 지원 파일 빌더로 직접 앱을 만들 수도 있습니다.

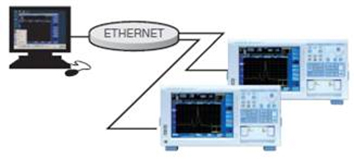

원격 제어
이더넷, GP-IB로 자동 테스트 시스템을 구성합니다. 표준 원격 명령은 SCPI이며 AQ6317 시리즈 명령과도 호환됩니다.

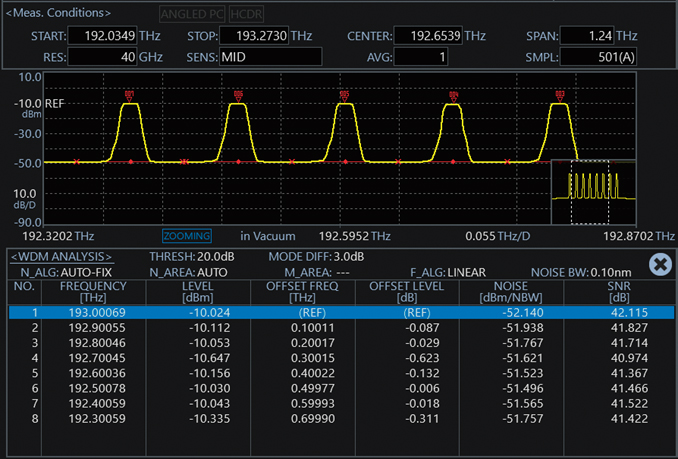

WDM(OSNR) 해석
채널별 주파수, 레벨, 노이즈, SNR을 표로 확인합니다.

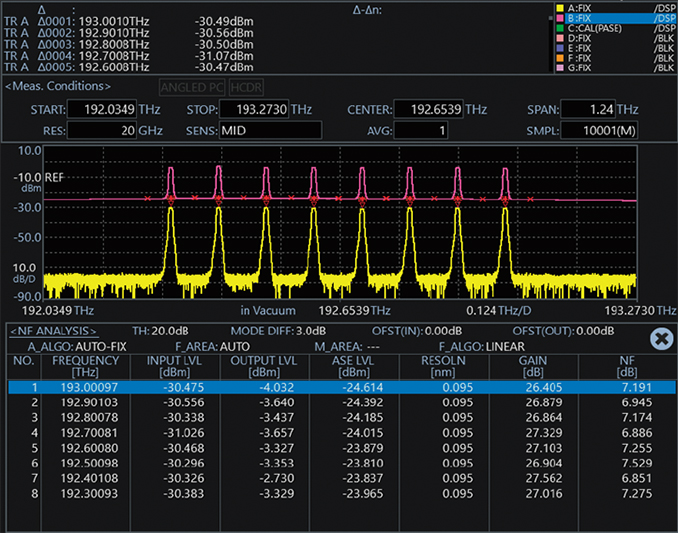

EDFA-NF 해석
광 증폭기의 입력·출력 레벨, 이득, NF를 채널별로 해석합니다.
주요 사양
| 모델 | 표준 모델(-10), 고성능 모델(-20) |
|---|---|
| 파장 범위 / 스팬 | 600 ~ 1700 nm / 0.1nm ~ 1100nm(Full span), 0nm |
| 파장 정확도 | 표준: ±0.02nm(1450~1620nm) / 고성능: ±0.01nm(1520~1580nm), ±0.02nm(1450~1520nm, 1580~1620nm) / 전 범위 ±0.10nm |
| 파장 분해능 설정 | 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2 nm |
| 레벨 감도 | -90dBm(1300~1620nm), -85dBm(1000~1300nm), -60dBm(600~1000nm) (HIGH3) |
| 최대 입력 / 안전 입력 | +20dBm (채널당) / +25dBm (총 입력) |
| 레벨 정확도 | ±0.4dB (1310/1550nm, -20dBm 입력) |
| 미광 억제비 | 표준 73dB / 고성능 76dB (통상 80dB) |
| 적용 파이버 | SM(9.5/125), MM(GI 50/125, GI 62.5/125, 대구경 최대 200um) |
| 스윕 시간 | NORM_AUTO 0.2초, NORMAL 1초, MID 2초, HIGH1 5초, HIGH2 20초, HIGH3 75초 |
| 샘플링 수 | 101 ~ 200001, AUTO (최소 샘플링 분해능 0.001nm) |
| 워밍업 | 최소 1시간 (워밍업 후 광축 조정 필요) |
광 입력·교정 출력 커넥터 어댑터(FC 또는 SC 타입 AQ9447, AQ9441)와 내장 파장 기준 광원은 별도 옵션입니다. 상세 사양과 측정 조건 주석은 카탈로그를 참고하세요.
가격 및 납기 안내 · 본체 및 옵션(모델 -10/-20, 커넥터 어댑터, 파장 기준 광원 등) 가격은 견적으로 안내합니다. 납기는 주문생산품 약 6주입니다. 필요한 구성을 알려 주시면 견적서를 보내 드립니다.
