KEYSIGHT · INFINIIVISION 6000 X-SERIES

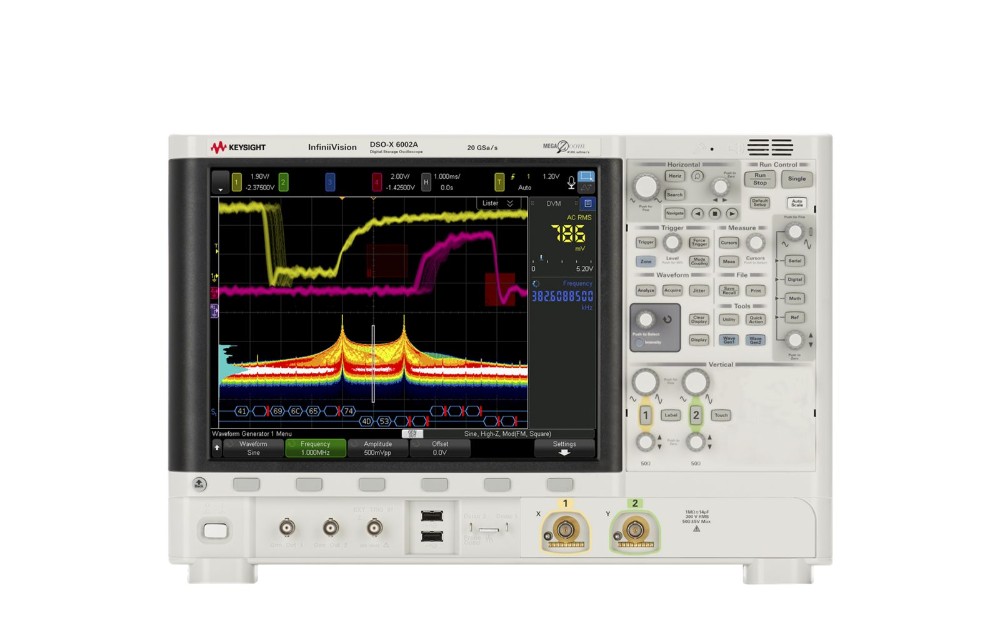

키사이트 DSOX6002A-04G 4 GHz 디지털 오실로스코프
4 GHz · 아날로그 2채널 · 20 GSa/s · 12.1인치 멀티터치 · 450,000 파형/초
최대 6 GHz 대역폭을 깊이 6인치(약 148 mm)의 작은 본체에 담은 InfiniiVision 6000 X 시리즈의 4 GHz 2채널 구성입니다. 12.1인치 정전식 멀티터치 화면과 존 트리거, 초당 450,000개 파형 갱신, 1 mV/div에서도 낮은 노이즈 플로어로 고속 디지털·전원·임베디드 설계를 빠르고 정확하게 디버깅합니다. 컬러 그레이드·히스토그램이 기본이고, 지터·실시간 아이 다이어그램, 직렬 버스, 파형 발생기 등을 라이선스로 추가할 수 있습니다.
4 GHz 아날로그 대역폭 | 20 GSa/s 최대 샘플링 (하프 채널) | 2채널 아날로그 채널 | 450,000 파형/초 업데이트 | 12.1" 정전식 멀티터치 |
가격 안내
| 주문 구성 | DSOX6002A + DSOX6002A-04G |
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 56,954,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 51,776,364원 |
| 납기 | 주문생산품 6주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 상승 시간 | 노이즈 플로어 (1 mV/div, 50 Ω) |
|---|---|---|---|
| DSOX6002A | 1 GHz | ≤ 350 ps | 115 μVrms |
| DSOX6002A-02G | 2.5 GHz | ≤ 140 ps | 150 μVrms |
| DSOX6002A-04G (이 상품) | 4 GHz | ≤ 112.5 ps | 150 μVrms |
| DSOX6002A-06G | 6 GHz | ≤ 75 ps | 210 μVrms |
※ 대역폭(1 / 2.5 / 4 / 6 GHz)마다 별도 상품으로 등록되어 있습니다. 1 GHz 본체에 대역폭 옵션(-02G / -04G / -06G)을 더한 공장 구성이며, 구입 후에도 대역폭 업그레이드 라이선스로 올릴 수 있습니다. 4채널 모델과 MSOX(혼합 신호) 모델은 각 상품을 확인해 주세요.
DSOX6002A-04G의 특징
01 · 멀티터치 12.1인치 정전식 멀티터치와 음성 제어 넓은 화면을 손가락으로 끌고 확대하며 파형을 다룹니다. 한국어를 포함한 다국어 음성 명령으로 손을 쓰기 어려운 프로빙 중에도 Run/Stop·Single 등을 조작할 수 있습니다. |  |
 | 02 · 존 트리거 보이는 이상 파형에 영역만 그리면 되는 존 트리거 화면에 사각형을 그려 '지나가야 함/지나가면 안 됨' 조건을 지정하면 하드웨어가 즉시 트리거합니다. 직렬 버스 트리거와 함께 써서 특정 패킷 속 이상만 골라낼 수 있습니다. |
03 · 컬러 그레이드 컬러 그레이드와 히스토그램 기본 제공 신호가 지나간 빈도를 색으로 보여 주는 컬러 그레이드와 파형·측정 히스토그램으로 지터와 노이즈 분포를 한눈에 파악합니다. |  |
 | 04 · 지터·아이 분석 실시간 아이 다이어그램과 지터 분석 (옵션) 클럭 복원, TIE 지터, 지터 스펙트럼, 실시간 아이 다이어그램으로 고속 직렬 신호의 신호 무결성을 확인합니다. D6000USBB·D6000BDLB 소프트웨어에 포함됩니다. |
05 · 혼합 신호 필요할 때 디지털 16채널을 더하는 MSO 업그레이드 DSOX6MSO 업그레이드로 16채널 디지털 입력을 추가해 혼합 신호 오실로스코프로 쓸 수 있습니다. |  |
 | 06 · 2채널 파형 발생기 2채널 20 MHz 함수/임의 파형 발생기 (옵션) DSOX6WAVEGEN2를 추가하면 두 채널의 파형을 동시에 출력해 차동 신호 등 자극 신호를 만들고, 보드 플롯 등 주파수 응답 측정에도 씁니다. |
주요 사양
| 모델 (주문 구성) | DSOX6002A + DSOX6002A-04G |
| 대역폭 (-3 dB) | 4 GHz |
| 계산 상승 시간 (10~90%) | ≤ 112.5 ps |
| 아날로그 채널 | 2채널 |
| 디지털 채널 | 없음 (DSOX6MSO 업그레이드로 16채널 추가 가능) |
| 최대 샘플링 속도 | 20 GSa/s (하프 채널), 10 GSa/s (전 채널) |
| 최대 메모리 깊이 | 4 Mpts (하프 채널), 2 Mpts (전 채널), 세그먼트 메모리 기본 |
| 파형 업데이트 속도 | > 450,000 파형/초 |
| 노이즈 플로어 | 150 μVrms (1 mV/div, 50 Ω, 일반값) |
| 수직 분해능 | 8비트 (평균 시 측정 분해능 12비트) |
| 입력 임피던스 | 1 MΩ ± 1% (14 pF), 50 Ω ± 3% 선택 |
| 입력 감도 | 1 mV/div ~ 5 V/div (1 MΩ), 1 mV/div ~ 1 V/div (50 Ω) |
| 하드웨어 대역폭 제한 | 1 MΩ: 20 / 200 MHz, 50 Ω: 20 / 200 MHz / 1.5 / 3 GHz (채널별 선택) |
| 최대 입력 전압 | 1 MΩ: 30 Vrms 또는 ±40 V (N2894A 프로브 사용 시 300 Vrms), 50 Ω: ±5 Vpk |
| 타임베이스 범위 | 100 ps/div ~ 50 s/div |
| 내장 측정 기능 | 3자리 디지털 전압계, 10자리 카운터·토탈라이저, 컬러 그레이드, 파형·측정 히스토그램, 고급 연산, FFT |
| 디스플레이 | 12.1인치 정전식 멀티터치 (제스처 지원), 다국어 음성 제어 |
| 인터페이스 | USB 2.0 호스트 3개·디바이스 1개, LAN, 비디오 출력 |
| 전원 | 100~120 V 50/60/400 Hz, 100~240 V 50/60 Hz, 최대 200 W |
| 크기 (W×H×D) | 425 × 288 × 148 mm |
| 무게 | 6.8 kg (포장 11.3 kg) |
※ 사양은 키사이트 InfiniiVision 6000 X-Series 데이터시트(5991-4087, 2025년 2월) 기준입니다.
옵션 및 액세서리
| 소프트웨어 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| D6000GENB | 임베디드 분석 (I2C·SPI·UART·I2S·USB-PD, 마스크·리밋 테스트, 보드 플롯, 비디오) |
| D6000AUTB | 자동차 (CAN·CAN FD·LIN·FlexRay·SENT·CXPI·PSI5) |
| D6000AERB | 항공 (MIL-STD 1553·ARINC 429) |
| D6000USBB | USB 2.0·USB-PD 디코딩, USB 신호 품질, 지터·실시간 아이 분석 |
| D6000PWRB | 전원 측정·분석 |
| D6000BDLB | 얼티밋 번들 (전체 직렬·지터·아이·전원 분석) |
| 하드웨어·교정 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| DSOX6MSO | MSO 업그레이드 (디지털 16채널) |
| DSOX6WAVEGEN2 | 2채널 20 MHz 함수/임의 파형 발생기 |
| DSOX6000-A6J / -AMG | ANSI Z540 교정 성적서 / 불확도·가드밴드 공인 교정 성적서 |
| 프로브·업그레이드 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| N2894A | 700 MHz 10:1 패시브 프로브 (기본 포함 프로브와 동일) |
| N2795A / N2750A 계열 | 액티브·차동 프로브 |
| N7020A | 파워 레일 프로브 |
| N2820A / N7026A | 고감도 전류 프로브 |
| DSOX6B..BW | 구입 후 대역폭 업그레이드 라이선스 |
기본 구성품
| 기본 구성품 | N2894A 700 MHz 10:1 패시브 프로브 2개(채널당 1개), 전면 커버, 교정 성적서, 전원 코드 |
| 보증 | 본체 3년 (프로브 등 일련번호가 없는 액세서리 90일) |
추가상품 및 자료
소프트웨어 패키지, MSO 업그레이드, 2채널 파형 발생기, 교정 성적서는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 프로브와 그 밖의 옵션은 견적 문의 주시면 안내해 드립니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 6주)
