9131C
BK Precision 9131C는 30 V / 6 A 채널 2개와 5 V / 3 A 채널 1개로 총 375 W를 내는 3채널 리니어 프로그래머블 DC 전원공급기입니다. 9130C보다 CH1·CH2 전류가 두 배라 모터, 릴레이, 대전류 보드를 다채널로 구동하기에 여유가 있습니다. 과도 응답 120 μs 이하, 1 mV / 1 mA 분해능, USB·RS232 원격 제어를 지원합니다.
CH1·CH2 6 A로 키운 375 W 절연 3채널
숫자 키패드와 로터리 노브로 채널별 전압·전류를 설정하고 VFD 화면에서 세 채널의 설정값과 측정값을 함께 봅니다. USB(USBTMC)·RS232로 SCPI 명령을 보내거나 LabVIEW 드라이버, PC 소프트웨어로 원격 제어와 데이터 기록을 합니다.
9130C 시리즈 데이터시트 (영문)자료실에서 보기 ›9131C의 특징
6 A 대전류 채널
CH1·CH2가 각각 30 V / 6 A를 내고 병렬 결합 시 전류를 더 늘릴 수 있어 대전류 다채널 시험에 알맞습니다.
직렬·병렬·트래킹 결합
CH1·CH2 직렬, CH1·CH2 또는 CH2·CH3 또는 전 채널 병렬 결합과 트래킹 모드를 지원합니다.
빠른 과도 응답
부하가 10%에서 100%로 바뀔 때 CH1·CH2는 120 μs 이내에 15 mV 안으로 복귀합니다.
원격 센싱과 타이머

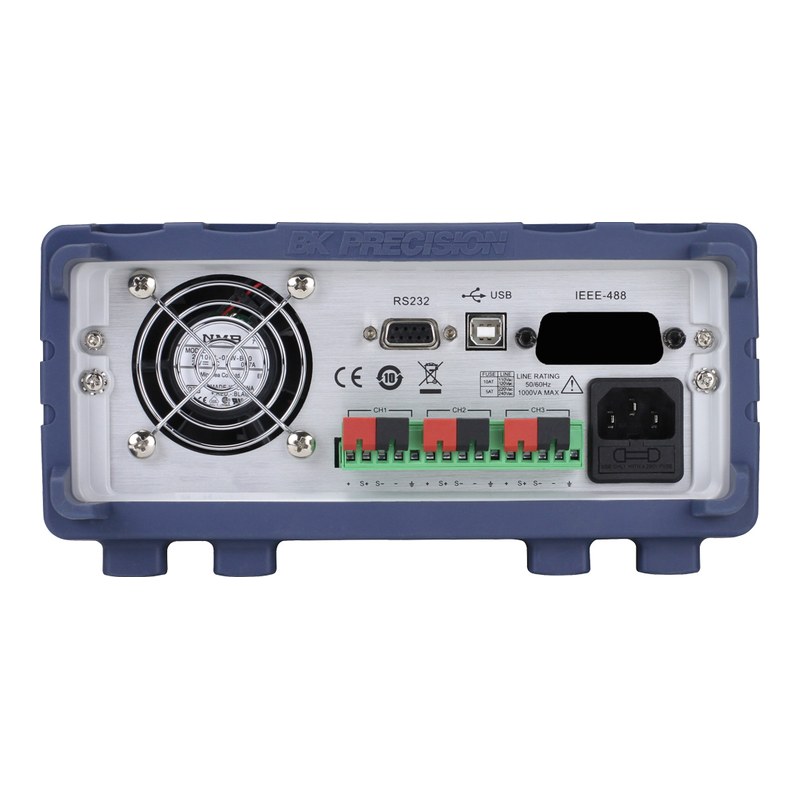

후면 출력·원격 센싱 단자로 리드선 전압 강하를 보상하고, 0.1~99999.9초 타이머로 출력 시간을 제어합니다.

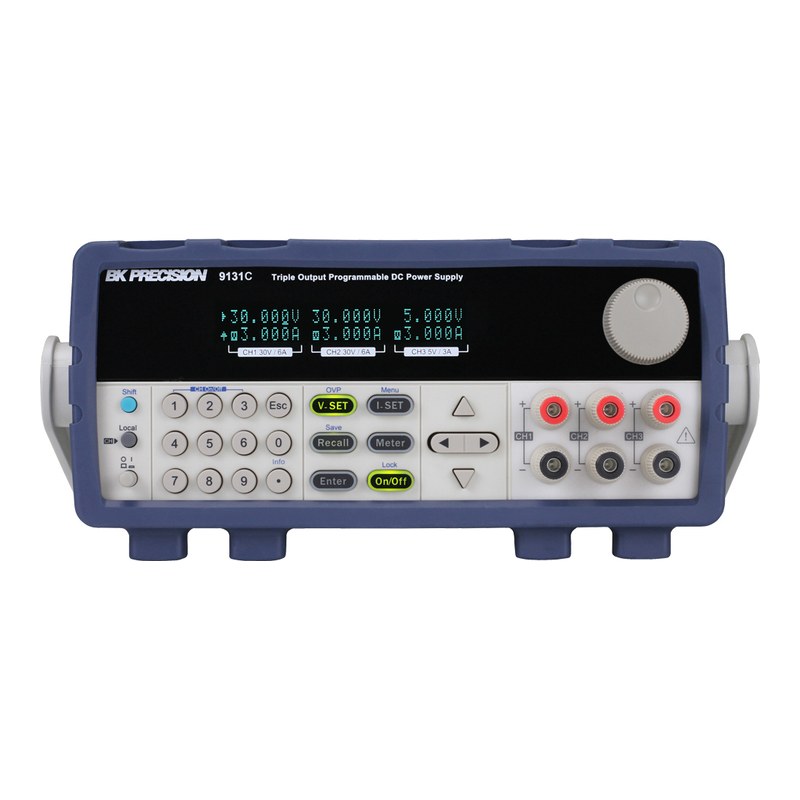

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 채널 | 출력 전압 | 출력 전류 | 총 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9130C | 3CH (절연) | 0~30 V ×2, 0~5 V | 0~3 A ×3 | 195 W | USB, RS232 |
| 9131C (이 상품) | 3CH (절연) | 0~30 V ×2, 0~5 V | 0~6 A ×2, 0~3 A | 375 W | USB, RS232 |
| 9132C | 3CH (절연) | 0~60 V ×2, 0~5 V | 0~3 A ×3 | 375 W | USB, RS232 |
이런 현장에 적합합니다
모터·액추에이터
소형 모터와 릴레이를 여러 채널로 동시 구동
임베디드 시스템
보드 본체와 주변 장치 전원을 한 대로 공급
생산 테스트
SCPI 기반 다채널 대전류 검사
통신 장비
통신 모듈 다전원 시험
9131C 주요 사양
| 모델 | 9131C |
|---|---|
| 출력 채널 | 3채널 (독립·전기적 절연) |
| 출력 전압 | CH1·CH2 0~30 V / CH3 0~5 V |
| 출력 전류 | CH1·CH2 0~6 A / CH3 0~3 A |
| 총 출력 전력 | 375 W |
| 로드 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 리플·노이즈 | 전압 ≤ 1 mVrms / 전류 CH1·CH2 ≤ 5 mArms / CH3 ≤ 4 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.03% + 10 mV) / 전류 CH1·CH2 ±(0.1% + 8 mA) / CH3 ±(0.1% + 5 mA) |
| 직렬 결합 정확도 | 전류 0.05% + 10 mA |
| 병렬 결합 정확도 | 전압 0.02% + 5 mV / 전류 0.1% + 20 mA |
| 과도 응답 시간 (부하 10%→100%, 15 mV 이내 복귀) | CH1·CH2 ≤ 120 μs / CH3 ≤ 200 μs |
| 상승 시간 (전부하 / 무부하) | CH1·CH2 ≤ 100 ms / CH3 ≤ 100 ms |
| 하강 시간 (전부하) | CH1·CH2 ≤ 1.5 ms / CH3 ≤ 1.5 ms |
| 하강 시간 (무부하) | CH1·CH2 ≤ 1 s / CH3 ≤ 1 s |
| 메모리 | 4그룹 × 9개 (설정 36개) |
| 타이머 | 0.1~99999.9초 |
| 보호 기능 | 과전압(OVP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (USBTMC 호환), RS232 / SCPI 지원 |
| 입력 전원 | 110/220 VAC (±10%), 47~63 Hz |
| 사용 온도 | 0~40 °C, 상대 습도 80% 이하 |
| 크기 (W×H×D) | 214.5 × 88.2 × 445 mm |
| 무게 | 15 kg |
| 기본 구성품 | 전원 코드, 사용자 매뉴얼 |
| 옵션 | IT-E151 랙마운트 키트 |
※ 제조사 데이터시트(9130C Series Datasheet, v042424) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
