TELEDYNE LECROY · MODULAR HIGH BANDWIDTH OSCILLOSCOPE

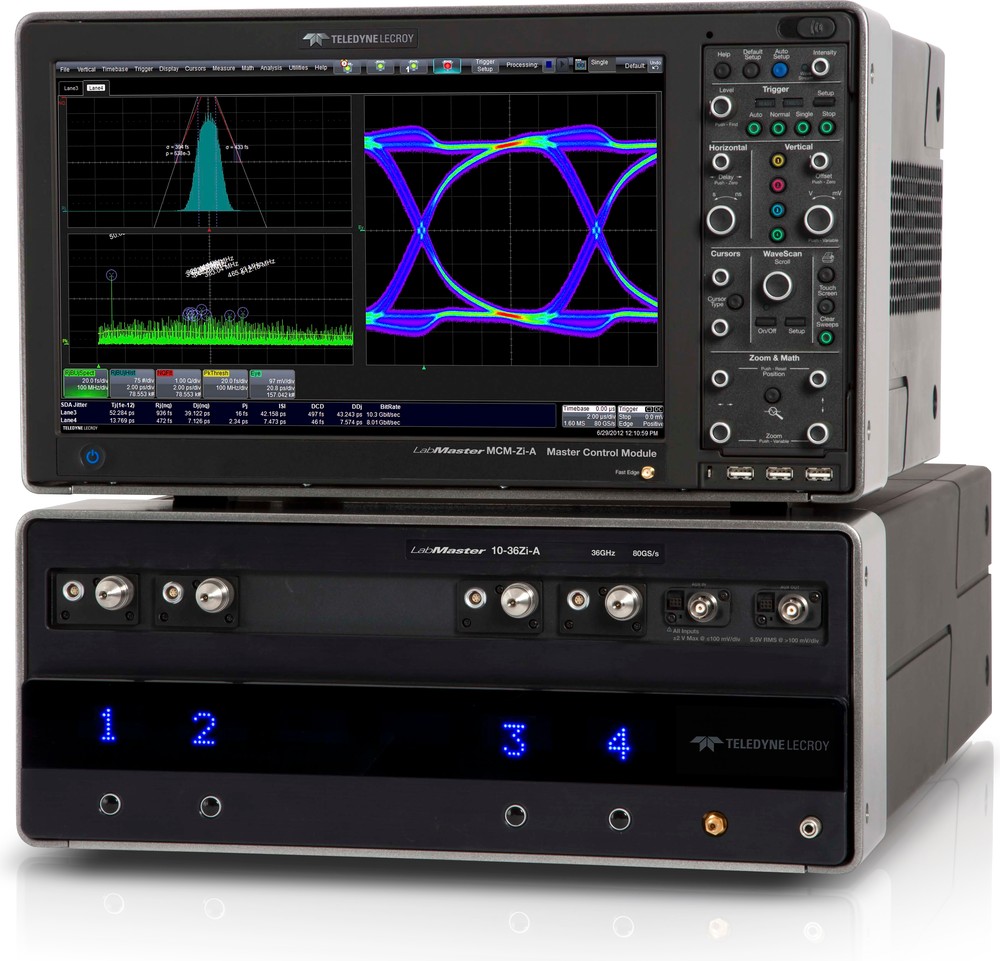

LabMaster 10 Zi-A
20 GHz ~ 36 GHz · 최대 80채널 · 모듈형 고대역폭 오실로스코프
세계 최고 수준의 모듈형 오실로스코프입니다. 획득 모듈 1대당 36 GHz 4채널, 최대 20개 모듈까지 확장해 80채널을 하나의 시스템처럼 동기화합니다. 대역폭과 채널 수는 필요할 때 업그레이드할 수 있습니다.
80 CH 최대 채널 (36 GHz) | 36 GHz 최대 대역폭 | 80 GS/s 채널당 샘플링 | 512 Mpts 최대 메모리/채널 | 50 fs 샘플 클럭 지터 |
모델 구성
| 모델 | 구분 | 대역폭 | 상승시간 (10–90%) | 채널 / 샘플링 |
|---|---|---|---|---|
| LabMaster MCM-Zi-A | 마스터 컨트롤 모듈 | — | — | 15.3" 터치 디스플레이, 서버급 CPU |
| SDA MCM-Zi-A | 마스터 컨트롤 모듈 (SDA) | — | — | 추가 분석 소프트웨어, 64 Mpts/ch |
| LabMaster 10-20Zi-A | 획득 모듈 | 20 GHz | 19.3 ps | 4채널 / 80 GS/s |
| LabMaster 10-25Zi-A | 획득 모듈 | 25 GHz | 15.4 ps | 4채널 / 80 GS/s |
| LabMaster 10-30Zi-A | 획득 모듈 | 30 GHz | 12.8 ps | 4채널 / 80 GS/s |
| LabMaster 10-36Zi-A | 획득 모듈 | 36 GHz | 10.7 ps | 4채널 / 80 GS/s |
※ LabMaster 10 Zi-A 시스템은 마스터 컨트롤 모듈(MCM) 1대와 획득 모듈 1대 이상으로 구성됩니다. 획득 모듈은 각각 4채널(2.92 mm 입력)이며, ChannelSync 허브(CMH20-Zi)로 최대 20개 모듈, 80채널까지 확장할 수 있습니다.
LabMaster 10 Zi-A의 이로운 점
01 · 최고 대역폭에서 멀티 채널 36 GHz에서 최대 80채널 획득 모듈 1대가 36 GHz·80 GS/s 4채널을 제공하고, 최대 20개 모듈을 연결해 80채널까지 확장합니다. 멀티 레인 시리얼 링크나 코히런트 광통신처럼 많은 고대역폭 채널이 필요한 측정을 하나의 시스템에서 수행합니다. |  |
 | 02 · ChannelSync 정밀 동기화 모든 채널 간 지터 250 fs rms 미만 ChannelSync 아키텍처가 10 GHz 공통 클럭을 모든 획득 모듈에 분배해 모든 채널 간 지터 250 fs rms 미만, 샘플 클럭 고유 지터 50 fs rms 미만의 정밀한 동기화를 제공합니다. 채널이 늘어나도 측정 정확도가 유지됩니다. |
03 · 유연한 업그레이드 대역폭과 채널을 필요할 때 확장 모듈형 설계로 처음에는 필요한 만큼만 구성하고, 이후 획득 모듈 추가나 대역폭 업그레이드로 손쉽게 확장할 수 있습니다. 서버급 CPU(Intel Xeon 24코어)와 32 GB RAM(최대 192 GB)이 긴 파형과 다채널 분석을 빠르게 처리합니다. | |
 | 04 · 시리얼 데이터 분석 14.1 Gb/s 하드웨어 시리얼 트리거 SDAIII CompleteLinQ·SDA Expert로 멀티 레인 아이·지터·노이즈·크로스토크를 분석하고, 14.1 Gb/s 하드웨어 시리얼 트리거로 특정 패턴을 포착합니다. PAM4, PCIe, DDR 등 최신 고속 인터페이스의 특성화·컴플라이언스를 지원합니다. |
주요 분석 기능
주요 사양
| 수직 · 획득 (획득 모듈) | |
| 대역폭 (50 Ω, -3 dB) | 10-20Zi-A 20 GHz / 10-25Zi-A 25 GHz / 10-30Zi-A 30 GHz / 10-36Zi-A 36 GHz |
| 상승시간 (10–90%) | 19.3 ps / 15.4 ps / 12.8 ps / 10.7 ps |
| 입력 채널 | 모듈당 4채널, 시스템 최대 80채널 (2.92 mm 입력, 50 Ω ±2%) |
| 수직 분해능 | 8 bits (ERES 사용 시 최대 11 bits) |
| 감도 | 5 mV–500 mV/div |
| DC 게인 정확도 | ±1% F.S. (typical) |
| 샘플링 속도 | 채널당 80 GS/s |
| 표준 메모리 | 32 Mpts/ch (옵션 64·128·256·512 Mpts/ch) |
| 타임/디비전 | 10 ps/div ~ 256 s/div |
| 샘플 클럭 지터 | 50 fs rms 미만 (채널 간 250 fs rms 미만) |
| 최대 트리거 속도 | 1,000,000 waveforms/s (시퀀스 모드) |
| 시리얼 트리거 (옵션) | 최대 14.1 Gb/s 80비트 NRZ, 8b/10b, 64b/66b |
| 마스터 컨트롤 모듈 (MCM-Zi-A) | |
| 디스플레이 | 15.3" 터치스크린, 1280×768 (외부 모니터 최대 2560×1600) |
| 프로세서 / 메모리 | Intel Xeon Gold 6240R 24코어 2.4 GHz 이상 / 32 GB (최대 192 GB) |
| 인터페이스 | 기가비트 이더넷, USB 3.1·Type-C, GPIB(옵션) |
| 크기 / 무게 | MCM: 277 × 462 × 396 mm, 21.4 kg / 획득 모듈: 202 × 462 × 660 mm, 24.1 kg |
| 소비전력 | MCM 최대 450 W / 획득 모듈 최대 1,225 W |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 하드웨어·메모리 옵션 (12종) | |
|---|---|
| 제품코드 | 내용 |
| MCMZi-500GB-RHD-02 | MCM-Zi-A용 추가 500 GB 하드 드라이브 |
| MCMZI-32-UPG-128GB | MCM-Zi-A RAM 128 GB 업그레이드 |
| MCMZI-32-UPG-192GB | MCM-Zi-A RAM 192 GB 업그레이드 |
| GPIB-3 | MCM-Zi-A용 GPIB 옵션 |
| LM10Zi-M-64 | 획득 모듈 64 Mpts/Ch 메모리 옵션 |
| LM10Zi-L-128 | 획득 모듈 128 Mpts/Ch 메모리 옵션 |
| SDA10Zi-L-128 | 획득 모듈 128 Mpts/Ch 메모리 옵션 (SDA MCM-Zi-A용) |
| LM10Zi-VL-256 | 획득 모듈 256 Mpts/Ch 메모리 옵션 |
| LM10Zi-XL-512 | 획득 모듈 512 Mpts/Ch 메모리 옵션 |
| SDA10Zi-XL-512 | 획득 모듈 512 Mpts/Ch 메모리 옵션 (SDA MCM-Zi-A용) |
| MCM-Zi-RACKMOUNT | MCM-Zi-A 랙마운트 키트 |
| LM10Zi-ACQMOD-RACKMOUNT | LabMaster 10 Zi-A 획득 모듈 랙마운트 키트 |
| 시리얼 트리거·디코드 옵션 (50종) | |
|---|---|
| 제품코드 | 내용 |
| LM10ZI-14GBIT-80B-SYMBOL-TD | 14.1 Gb/s 하드웨어 시리얼 트리거 (80비트 NRZ, 8b/10b, 64b/66b, 디코드 포함) |
| LM10ZI-6GBIT-80B-SYMBOL-TD | 6.5 Gb/s 하드웨어 시리얼 트리거 (80비트 NRZ, 8b/10b, 64b/66b, 디코드 포함) |
| LM10Zi-64b66b D | 64b/66b 디코드 |
| LM10Zi-8B10B D | 8b/10b 인코딩 디코드 |
| LM10Zi-CAN FDbus D | CAN FD 디코드 |
| LM10Zi-ENETbus D | 이더넷(10/100Base-T) 디코드 |
| LM10Zi-ENET10Gbus D | 10G 이더넷 디코드 |
| LM10Zi-PCIEbus D | PCI Express (Gen 1.x·2.0·3.0) 링크 계층 디코드 |
| LM10Zi-PCIE6BUS D | PCI Express 6.0~1.0 링크 계층 디코드 |
| LM10Zi-USB4bus DME | USB4 디코드·측정/그래프·아이 측정 |
| LM10Zi-USB4SB DMP | USB4-SB 디코드·측정/그래프·물리 계층 측정 |
| LM10ZI-USB4SB D | USB4-SB 디코드 |
| LM10Zi-USB 3.2 bus D | USB 3.2 디코드 (USB 2.0 디코드 포함) |
| LM10Zi-USBPD DMP | USB-PD 디코드·측정/그래프·물리 계층 분석 |
| LM10ZI-USBPD D | USB-PD 디코드 |
| LM10Zi-DPAUX DMP | DisplayPort AUX 디코드·측정/그래프·물리 계층 분석 |
| LM10ZI-DPAUX D | DisplayPort AUX 디코드 |
| LM10Zi-USB2-HSICbus D | USB 2.0 HSIC 디코드 |
| LM10Zi-SATAbus D | SATA 디코드 |
| LM10Zi-SASbus D | SAS 디코드 |
| LM10Zi-FCbus D | 파이버 채널(Fibre Channel) 디코드 |
| LM10Zi-DPHYbus D | MIPI D-PHY (CSI-2, DSI) 버스 디코드 |
| LM10Zi-DigRF3Gbus D | DigRF 3G 버스 디코드 |
| LM10Zi-DIGRFv4bus D | DigRF v4 버스 디코드 |
| LM10Zi-Audiobus D | 오디오 버스(I2S, LJ, RJ, TDM) 디코드 |
| LM10Zi-AudiobusDG | 오디오 버스(I2S, LJ, RJ, TDM) 디코드 및 그래프 |
| LM10Zi-Manchesterbus D | 맨체스터 디코드 |
| LM10Zi-MDIObus D | MDIO(이더넷 PHY 관리 인터페이스) 디코드 |
| LM10Zi-CPHYBUS D | MIPI C-PHY (DSI-2/CSI-2) 디코드 |
| LM10Zi-CPHYBUS DMP | MIPI C-PHY (DSI-2/CSI-2) 디코드·측정/그래프·물리 계층 분석 |
| LM10Zi-DPHYbus D | MIPI D-PHY (CSI-2, DSI) 버스 디코드 |
| LM10Zi-DPHYbus DP | MIPI D-PHY (CSI-2/DSI) 디코드 및 물리 계층 시험 |
| LM10Zi-MPHYbus D | MIPI M-PHY 디코드 |
| LM10Zi-MPHYbus DP | MIPI M-PHY 디코드 및 물리 계층 시험 |
| LM10Zi-UNIPRObus D | MIPI UniPro 프로토콜 디코드 |
| LM10Zi-SpaceWirebus D | SpaceWire(우주항공 통신) 디코드 |
| LM10Zi-I2Cbus D | I2C 디코드 |
| LM10ZI-I3CBUS DME | I3C 디코드·측정/그래프·아이 다이어그램 |
| LM10ZI-I3CBUS D | I3C 디코드 |
| LM10Zi-SPIbus D | SPI 디코드 |
| LM10Zi-SPMIbus D | SPMI(전원 관리 인터페이스) 디코드 |
| LM10Zi-LINbus D | LIN 디코드 |
| LM10Zi-UART-RS232bus D | UART·RS-232 디코드 |
| LM10Zi-FlexRaybus D | FlexRay 디코드 |
| LM10Zi-FlexRaybus DP | FlexRay 디코드 및 물리 계층 시험 |
| LM10Zi-1553 D | MIL-STD-1553 디코드 |
| LM10Zi-ARINC429bus DSymbolic | ARINC 429(항공 버스) 심볼릭 디코드 |
| LM10Zi-ProtoSync | 프로토콜 분석기 소프트웨어 연동 디코드 (ProtoSync) |
| LM10Zi-ProtoSync-BT | 프로토콜 분석기 + 비트 트레이서 연동 디코드 (ProtoSync) |
| LM10Zi-SENTbus D | SENT 디코드 |
| 분석·컴플라이언스 소프트웨어 옵션 (63종) | |
|---|---|
| 제품코드 | 내용 |
| LM10Zi-AUTO-ENET-TOOLKIT | 100Base-T1·1000Base-T1 차량 이더넷 디버그 툴킷 |
| LM10Zi-DDR5-TOOLKIT | DDR2/3/4/5·LPDDR2/3/4/4X 디버그 툴킷 |
| LM10Zi-DDR4-TOOLKIT | DDR2/3/4·LPDDR2/3/4/4X 디버그 툴킷 |
| LM10Zi-DDR3-TOOLKIT | DDR3·DDR3L·LPDDR3·DDR2·LPDDR2 디버그 툴킷 |
| LM10Zi-DDR2-TOOLKIT | DDR2·LPDDR2 디버그 툴킷 |
| LM10Zi-SDAX-NRZ | NRZ 시리얼 데이터 분석: 아이, 지터, 노이즈, 크로스토크 측정 |
| LM10Zi-SDAX-PAM | PAM 시리얼 데이터 분석: 아이, 지터, 노이즈 측정 |
| LM10Zi-SDAX-COMPLETE | 번들: 멀티 레인 SDA Expert (아이·지터·노이즈·크로스토크 측정, Virtual Probe 포함) |
| LM10Zi-SDAX-PCIE-NRZ | SDA Expert – PCIe NRZ 분석 |
| LM10Zi-SDAX-USB32 | SDA Expert – USB 3.2 분석 |
| LM10Zi-SDAX-USB4-TBT | SDA Expert – USB4/Thunderbolt (NRZ 10/20 Gbps, PAM3 40 Gbps) 분석 |
| LM10ZI-SDAX-PCIE6 | SDA Expert – PCIe 6.0 (PAM4, 최대 64 GT/s) 분석 |
| LM10Zi-SDAIII | SDAIII 싱글 레인 시리얼 데이터 분석 (아이·지터 측정) |
| LM10Zi-SDAIII-CompleteLinQ | SDAIII CompleteLinQ 멀티 레인 분석 (아이·지터·노이즈·크로스토크, EyeDrII·VirtualProbe 포함) |
| SDA10Zi-CompleteLinQ | SDA MCM용 CompleteLinQ 업그레이드 |
| LM10Zi-SDAIII-PCIE6 | PCIe 6.0 송신 측정 |
| LM10Zi-SDAIII-PAMx | PAMx 시리얼 데이터 분석 (아이·지터·노이즈) |
| LM10Zi-VIRTUALPROBE | Virtual Probe 고급 디임베딩·에뮬레이션·가상 프로빙 툴킷 |
| LM10Zi-EYEDRII | Eye Doctor II 신호 무결성 툴킷 (채널·지그 디임베딩/에뮬레이션, 송수신 이퀄라이제이션) |
| LM10Zi-EYEDRII-VP | 번들: Eye Doctor II + Virtual Probe 툴킷 |
| LM10Zi-CBL-DE-EMBED | 케이블 디임베딩 (케이블 손실 보정) |
| LM10Zi-VECTORLINQ-ADV | VectorLinQ 고급 벡터 신호 분석 (OFDM 포함) |
| LM10Zi-VECTORLINQ | VectorLinQ 벡터 신호 분석 |
| LM10ZI-CROSSSYNC-PHY-PCIe | PCIe CrossSync PHY – 프로토콜 분석기와 오실로스코프 동기화 |
| LM10ZI-CROSSSYNC-PHY-USB | USB CrossSync PHY – 프로토콜 분석기와 오실로스코프 동기화 |
| QPHY-MultiGBase-T1 | MultiGBase-T1 차량용 이더넷 컴플라이언스 시험 |
| QPHY-10Base-T1L | QualiPHY 10Base-T1L 산업용 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10Base-T1S | QualiPHY 10Base-T1S 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10GBase-KR | 10GBase-KR 컴플라이언스 시험 |
| QPHY-10GBase-T | 10GBASE-T 송신 및 반사 손실 컴플라이언스 시험 |
| QPHY-56G-PAM4 | 56G PAM4 컴플라이언스 시험 |
| QPHY-LPDDR2 | LPDDR2 메모리 컴플라이언스 시험 |
| QPHY-DDR3 | DDR3·DDR3L·LPDDR3 메모리 컴플라이언스 시험 |
| QPHY-DDR5-SYS | DDR5 시스템 레벨 컴플라이언스 시험 |
| LM10Zi-DDR5-BUNDLE | DDR5 번들 (QualiPHY + DDR2/3/4/5·LPDDR 디버그 툴킷) |
| QPHY-DP20-Source | DisplayPort 2.0 소스 컴플라이언스 시험 (DP 1.4 소스 포함) |
| QPHY-DP14-Source | DisplayPort 1.4 소스 컴플라이언스 시험 |
| QPHY-DP20-Sink | DisplayPort 2.0 싱크 컴플라이언스 시험 |
| QPHY-eDP | Embedded DisplayPort 컴플라이언스 시험 |
| QPHY-HDMI21 | HDMI 2.1 FRL·TMDS 컴플라이언스 시험 (HDMI 1.4/2.0 포함) |
| QPHY-HDMI2 | HDMI 2.0/1.4 컴플라이언스 시험 |
| QPHY-MIPI-CPHY | MIPI C-PHY 컴플라이언스 시험 |
| QPHY-MIPI-MPHY | MIPI M-PHY 컴플라이언스 시험 |
| QPHY-PCIE3-Tx-Rx | PCIe 3.0 송수신 컴플라이언스 시험 |
| QPHY-PCIE4-Tx-Rx | PCIe 4.0 송수신 컴플라이언스 시험 |
| QPHY-PCIE5-TX-RX | PCIe 5.0 송수신 컴플라이언스 시험 |
| QPHY-PCIE6-TX-RX | PCIe 6.0 송수신 컴플라이언스 시험 |
| QPHY-PCIe | PCIe 1.0/2.0 컴플라이언스 시험 |
| QPHY-SATA-TSG-RSG | SATA 컴플라이언스 시험 |
| QPHY-SAS2 | SAS-2 컴플라이언스 시험 |
| QPHY-SAS3 | SAS-3 컴플라이언스 시험 |
| QPHY-SFI | SFI 컴플라이언스 시험 |
| QPHY-USB4-Tx-Rx | USB4 송수신 컴플라이언스 시험 |
| QPHY-USB3.2-Tx-Rx | USB 3.2 송수신 컴플라이언스 시험 |
| LM10Zi-SPECTRUM-1 | 스펙트럼 분석 (1 트레이스) |
| LM10Zi-SPECTRUM-PRO-2R | 스펙트럼 분석 Pro (2 트레이스 + 기준 파형) |
| LM10Zi-DFP2 | 디지털 필터 소프트웨어 |
| LM10Zi-SDM | 시리얼 데이터 마스크 테스트 소프트웨어 |
| LM10Zi-DDM2 | 디스크 드라이브 측정 소프트웨어 |
| LM10Zi-DDA | 디스크 드라이브 분석 소프트웨어 |
| LM10Zi-AORM | 광 기록 측정 패키지 (AORM) |
| LM10Zi-EMC | EMC 펄스 파라미터 측정 소프트웨어 |
| LM10Zi-JITKIT | 클럭·클럭-데이터 지터 분석 (시간·통계·스펙트럼·오버레이 보기) |
기본 구성품
| 마스터 컨트롤 모듈 | 전원 케이블, 마우스, 시작 가이드, Windows 라이선스, NIST 추적 교정 성적서 |
| 획득 모듈 | 2.92 mm 커넥터 세이버 4개, PCIe x8·x4 케이블(2 m), ChannelSync 10 GHz 클럭 케이블(2 m), 전원 케이블, NIST 추적 교정 성적서 |
견적 및 자료
LabMaster 10 Zi-A는 채널 수·대역폭·메모리 구성에 따라 시스템이 달라지는 초고가 장비입니다. 필요한 측정 구성을 알려 주시면 티엠웨이가 최적의 구성과 견적을 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
