BK PRECISION · DC 전자로드 모듈
MDL4U400B
BK Precision MDL4U400B는 80 V, 60 A, 400 W 1채널 DC 전자로드 모듈로 MDL4U400의 신형 버전입니다. 60 A에서 최소 동작 전압 1.5 V를 제공하며 전면 입력 단자와 PC 소프트웨어 지원이 더해졌습니다.
80 V최대 입력 전압
60 A최대 입력 전류
400 W최대 전력
CC/CV/CR/CW동작 모드
60 A·400 W 중대용량 신형 모듈
전면 패널 키와 노브로 설정하고 101개 메모리에 저장합니다. LAN, GPIB, USB, RS232와 SCPI로 원격 제어하며 LabVIEW 드라이버가 제공됩니다.
MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›MDL4U400B의 특징
Low 6 A / High 60 A
두 전류 레인지로 소전류 정밀 시험과 대전류 시험을 함께 처리합니다.
400 W 정전력
CW 모드 400 W, 분해능 10 mW로 정전력 방전 프로파일을 구현합니다.
트랜지언트 25 kHz
두 레벨 사이를 최대 25 kHz로 전환해 전원 과도 특성을 평가합니다.
하위 호환
기존 MDL4U 모듈과 같은 메인프레임에서 혼용할 수 있습니다.

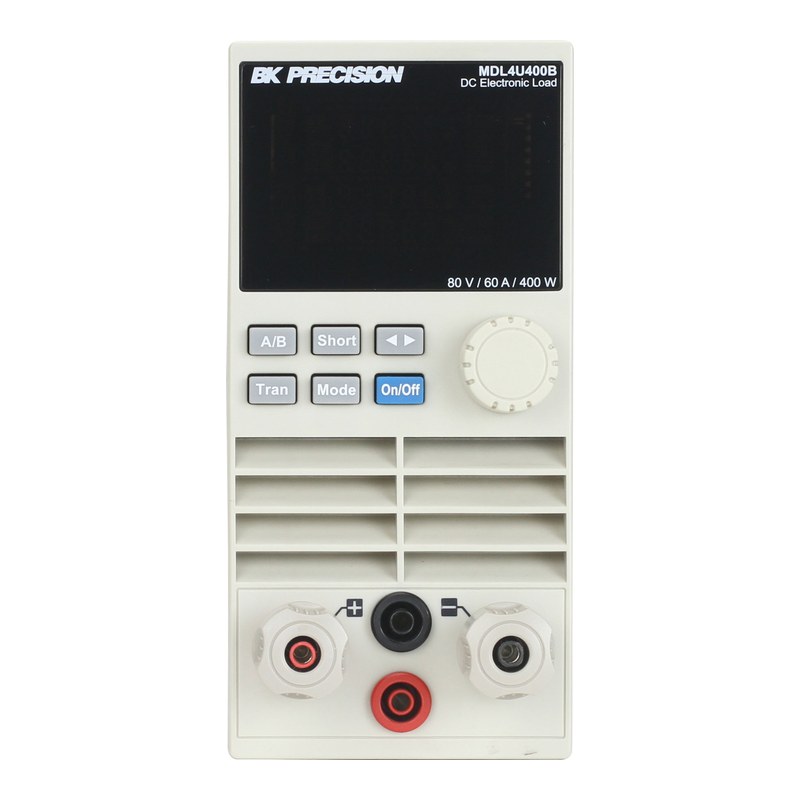

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 전압 | 전류 | 전력 |
|---|---|---|---|---|---|
| MDL4U001 | 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U002 | 확장 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U102B | 모듈 | 2CH | 0~80 V | 0~20 A | 200 W (합계) |
| MDL4U200B | 모듈 | 1CH | 0~80 V | 0~40 A | 200 W |
| MDL4U252B | 모듈 | 2CH | 0~80 V | 0~20 A | 300 W (합계) |
| MDL4U302B | 모듈 | 2CH | 0~80 V | 0~45 A | 600 W (합계) |
| MDL4U305B | 모듈 | 1CH | 0~600 V | 0~20 A | 300 W |
| MDL4U400B (이 상품) | 모듈 | 1CH | 0~80 V | 0~60 A | 400 W |
| MDL4U502B | 모듈 | 2CH | 0~600 V | 0~15 A | 300 W (합계) |
| MDL4U505B | 모듈 | 1CH | 0~600 V | 0~30 A | 500 W |
| MDL4U600B | 모듈 | 1CH | 0~80 V | 0~120 A | 600 W |
이런 현장에 적합합니다
배터리 방전
중대용량 배터리 CC/CW 방전 시험
PC·서버 전원
저전압 대전류 레일 부하 시험
연료전지
스택 출력 특성 평가
자동차 전장
12 V계 전원 부품 시험
MDL4U400B 주요 사양
| 모델 | MDL4U400B |
|---|---|
| 구성 형태 | 1채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착) |
| 입력 전압 | 0~80 V |
| 입력 전류 | Low 0~6 A / High 0~60 A |
| 입력 전력 | 400 W |
| 채널 | 1 |
| 동작 모드 | CC / CV / CR / CW, 트랜지언트, 리스트, 단락 |
| 최소 동작 전압 (전형값) | 0.15 V @ 6 A (Low) / 1.5 V @ 60 A (High) |
| CV 레인지 | Low 0.1~18 V / High 0.1~80 V |
| CV 분해능·정확도 | 1 mV / 10 mV, Low ± (0.05% + 0.02% F.S.) / High ± (0.05% + 0.025% F.S.) |
| CC 분해능·정확도 | 0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High) |
| CR 레인지·정확도 | Low 0.05~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S |
| CW 레인지·분해능·정확도 | 400 W, 10 mW, ± (0.2% + 0.2% F.S.) |
| 트랜지언트 (CC) | T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm |
| 슬루율 (CC) | 0.0001~0.25 A/µs (Low) / 0.001~2.5 A/µs (High) |
| 전압 측정 | Low 0~18 V / High 0~80 V, 분해능 0.1 mV / 1 mV, ± (0.025% + 0.025% F.S.) |
| 전류 측정 | Low 0~6 A / High 0~60 A, 분해능 0.1 mA / 1 mA, ± (0.05% + 0.05% F.S.) (Low/High) |
| 전력 측정 | 400 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.) |
| 보호 기능 (전형값) | OPP 400 W, OCP 6.6 A / 66 A (Low/High), OVP 82 V, OTP 85 °C, 역전압 보호 |
| 단락 (전형값) | CC 6 A / 60 A (Low/High), CV 0 V, CR 25 mΩ |
| 입력 단자 임피던스 | 300 kΩ |
| 인터페이스 | 메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자 |
| 입력 단자·호환성 | 전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능 |
| 크기 (W×H×D) | 82 × 170.5 × 573 mm |
| 무게 | 5 kg |
| 안전·EMC | EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013 |
※ 제조사 데이터시트(MDL4UB Series Datasheet v102026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
