9116
BK Precision 9116은 0~150 V, 0~30 A 범위에서 1200 W를 내는 고전압형 멀티레인지 프로그래머블 DC 전원공급기입니다. 150 V에서 8 A, 40 V에서 30 A까지 정격 전력 곡선 위의 조합을 모두 쓸 수 있어 고전압 DC 버스와 일반 전원 시험을 한 대로 처리합니다. 1U 랙마운트 본체에 USB, RS232, RS485, GPIB 인터페이스를 갖췄습니다.
150 V까지 올리는 1U 고전압 1200 W
숫자 키패드와 노브로 150 V까지 출력을 정밀하게 설정하고, 버튼 하나로 설정값과 측정값 표시를 전환합니다. USB·RS232·RS485·GPIB로 SCPI 원격 제어를 하며, PC 소프트웨어로 전면 패널 에뮬레이션과 데이터 기록이 가능합니다.
9115 시리즈 데이터시트 (영문)자료실에서 보기 ›9116의 특징
150 V 고전압 멀티레인지
150 V / 8 A부터 40 V / 30 A까지 1200 W 곡선 위에서 정격 출력을 내므로 고전압 시험 장비를 따로 둘 필요가 줄어듭니다.
GPIB 포함 4종 인터페이스
USB(USBTMC), RS232, RS485, GPIB로 SCPI 제어를 지원해 고전압 ATE 랙에 쉽게 통합됩니다.
리스트 모드와 전압 기울기 설정
최대 100스텝 시퀀스를 내부에서 실행하고, 전압 상승·하강 시간을 프로그래밍해 고전압 인가 시 돌입을 줄입니다.
직병렬 운전과 아날로그 제어
마스터/슬레이브 모드로 같은 모델을 직렬·병렬 연결하고, DB25 아날로그 단자로 외부 제어와 모니터링을 합니다.

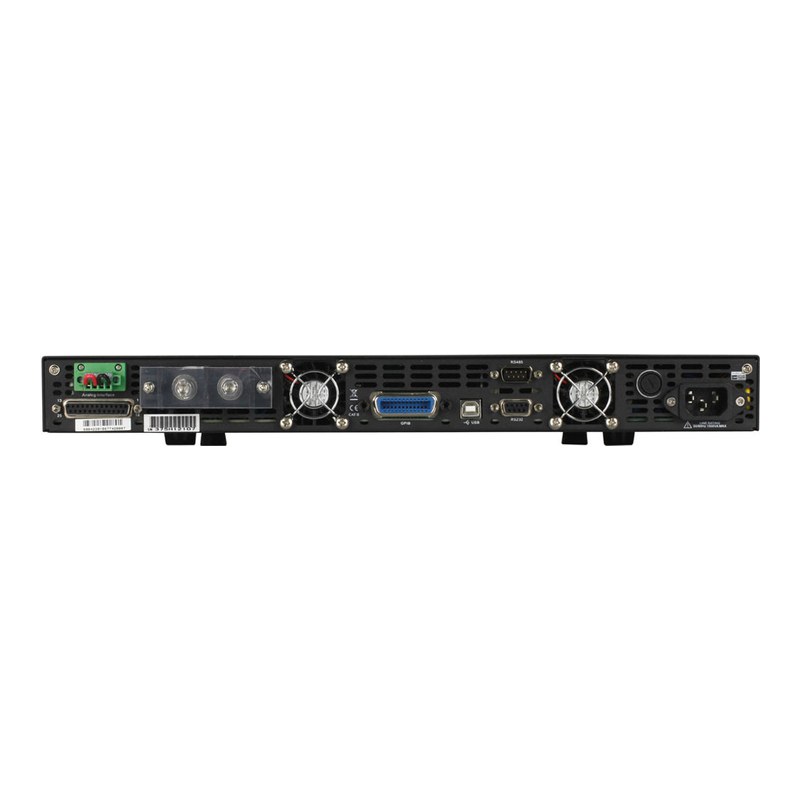

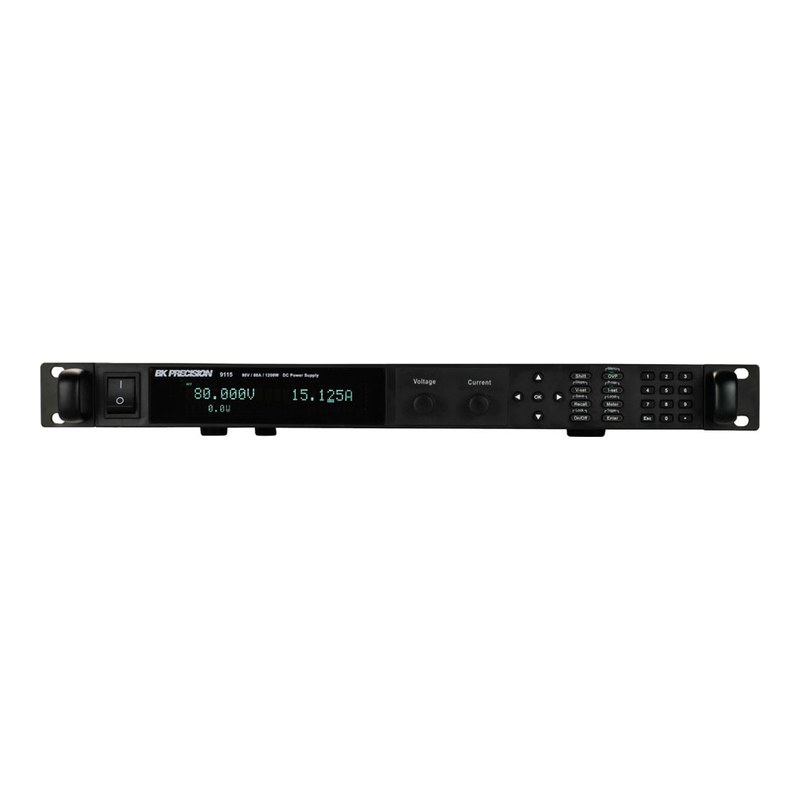

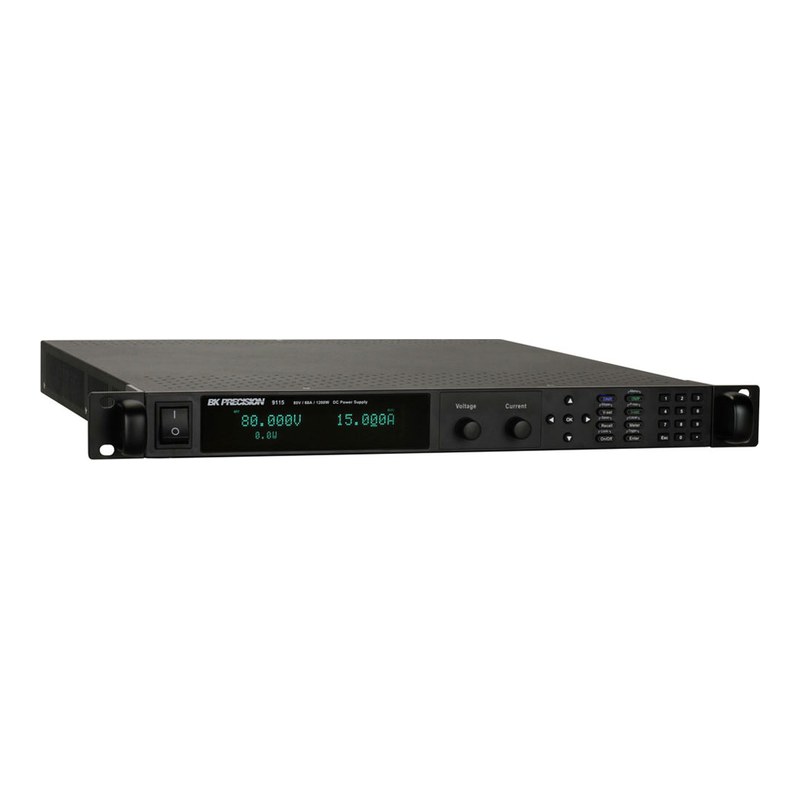

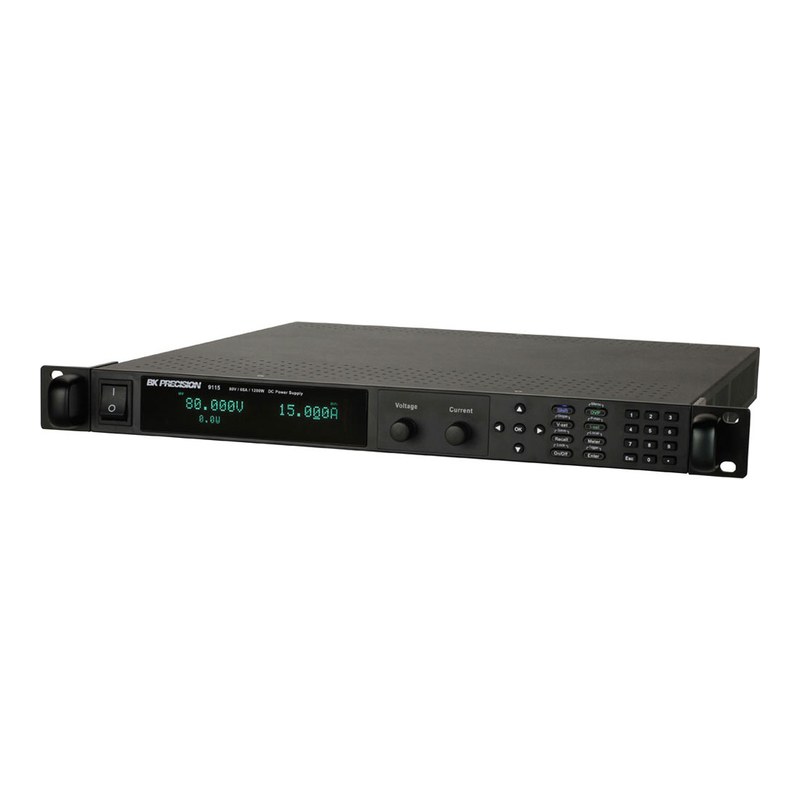

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 출력 전력 | 인터페이스 | 특징 |
|---|---|---|---|---|---|
| 9115 | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 기본형 |
| 9115B | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485 | GPIB 미포함형 |
| 9115-AT | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 자동차 시험 파형 내장 |
| 9116 (이 상품) | 0~150 V | 0~30 A | 1200 W | USB, RS232, RS485, GPIB | 150 V 고전압형 |
이런 현장에 적합합니다
고전압 DC 버스
100 V 이상 DC 링크와 전력 변환기 입력 시험
배터리 팩
고전압 직렬 배터리 팩·BMS 시험
자동화 시험
GPIB 기반 고전압 ATE 전원
태양광·에너지
PV 인버터와 에너지 저장 장치 개발 시험
9116 주요 사양
| 모델 | 9116 |
|---|---|
| 출력 | 단일 출력, 멀티레인지 |
| 출력 전압 | 0~150 V |
| 출력 전류 | 0~30 A |
| 최대 출력 전력 | 1200 W |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 0.05% + 30 mV / 전류 0.1% + 30 mA |
| 라인 레귤레이션 | 전압 0.02% + 20 mV / 전류 0.02% + 10 mA |
| 리플 (20 Hz~20 MHz) | 전압 ≤ 60 mVpp / 전류 40 mArms |
| 설정·측정 분해능 | 전압 3 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.05% + 30 mV) / 전류 ±(0.2% + 30 mA) |
| 온도 계수 (0~40 °C) | 출력 전압 0.02% + 30 mV, 전류 0.05% + 10 mA / 측정 전압 0.02% + 30 mV, 전류 0.05% + 5 mA |
| 메모리 | 설정 100개 저장·리콜 |
| 리스트 모드 | 시퀀스당 10스텝, 최대 10시퀀스 (프로그램당 최대 100스텝) |
| 전압 기울기 | 상승·하강 시간 프로그래밍 가능 |
| 보호 기능 | 과전압(OVP), 과전력(OPP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (USBTMC 호환), RS232, RS485, GPIB / SCPI 명령 지원 |
| 아날로그 제어 | DB25 단자, 외부 전압(0~5 V / 0~10 V) 또는 저항(0~5 kΩ / 0~10 kΩ)으로 제어, 전압·전류 모니터 출력 |
| 병렬·직렬 운전 | RS485 마스터/슬레이브 모드, 최대 31대 데이지 체인 제어 |
| 입력 전원 | 115/230 VAC ± 10%, 47~63 Hz |
| 입력 전류 (공칭) / 효율 | 13.3 A (120 VAC) / 6.9 A (220 VAC) / 75% (120 VAC) / 80% (220 VAC) |
| 역률 (전부하) | 0.99 |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 414.5 × 44.5 × 483.2 mm (1U 랙마운트) |
| 무게 | 8.5 kg |
| 기본 구성품 | 사용자 매뉴얼, AC 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(9115/B Series Datasheet, v120621) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
