8510B
BK Precision 8510B는 120 V, 120 A, 600 W 정격의 프로그래머블 DC 전자로드로, 하프랙 크기 8500B 모델 중 전류와 전력이 가장 큽니다. 12 V·24 V 계열 대전류 전원, 차량용 배터리, 서버 전원 모듈처럼 100 A급 부하가 필요한 시험에 맞춘 모델입니다.
하프랙 크기에 120 A·600 W를 담은 대전류 모델

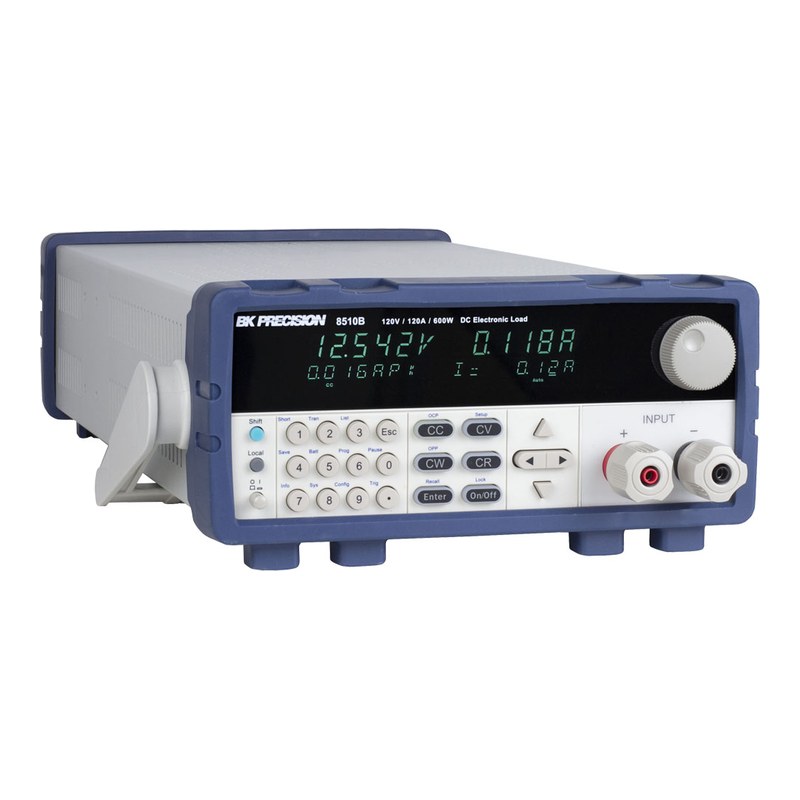

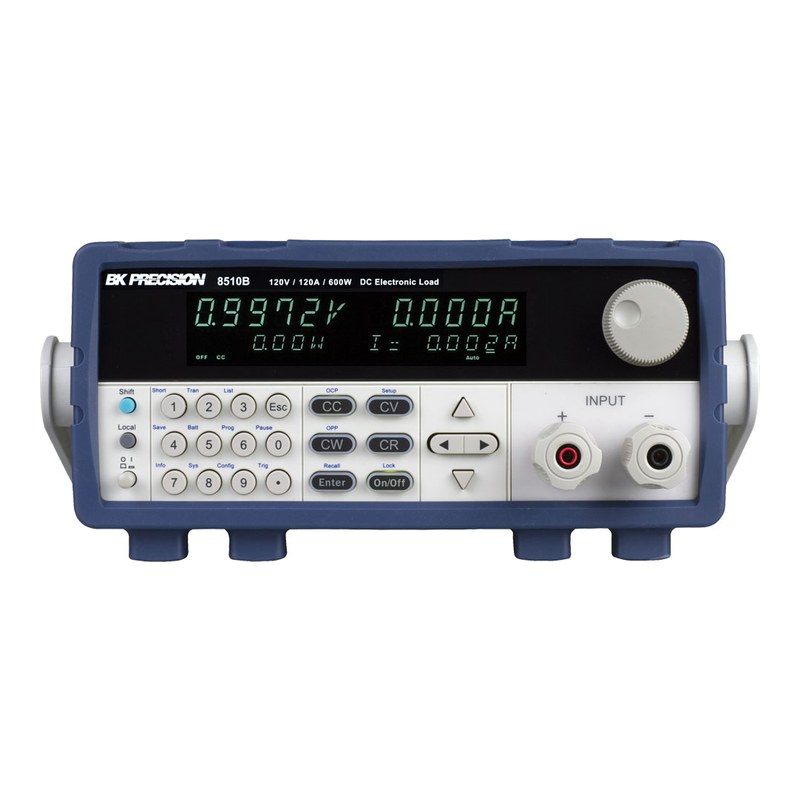

2U 하프랙 본체 전면의 2줄 디스플레이, 키패드, 로터리 노브로 조작하고, 대전류는 스페이드 단자로 연결합니다. DB9(TTL) 포트와 기본 제공 USB 어댑터로 PC와 연결해 리스트·트랜지언트 프로그램을 원격 실행합니다.
8500B 시리즈 데이터시트 (영문)자료실에서 보기 ›8510B의 특징
120 A 대전류 부하
Low 0~12 A, High 0~120 A 두 레인지로 소전류부터 대전류까지 한 대로 시험합니다.
낮은 단락 저항
단락 시험 시 CR 15 mΩ(typical)으로 전원의 단락 보호 동작을 확인합니다.
전류 모니터 출력

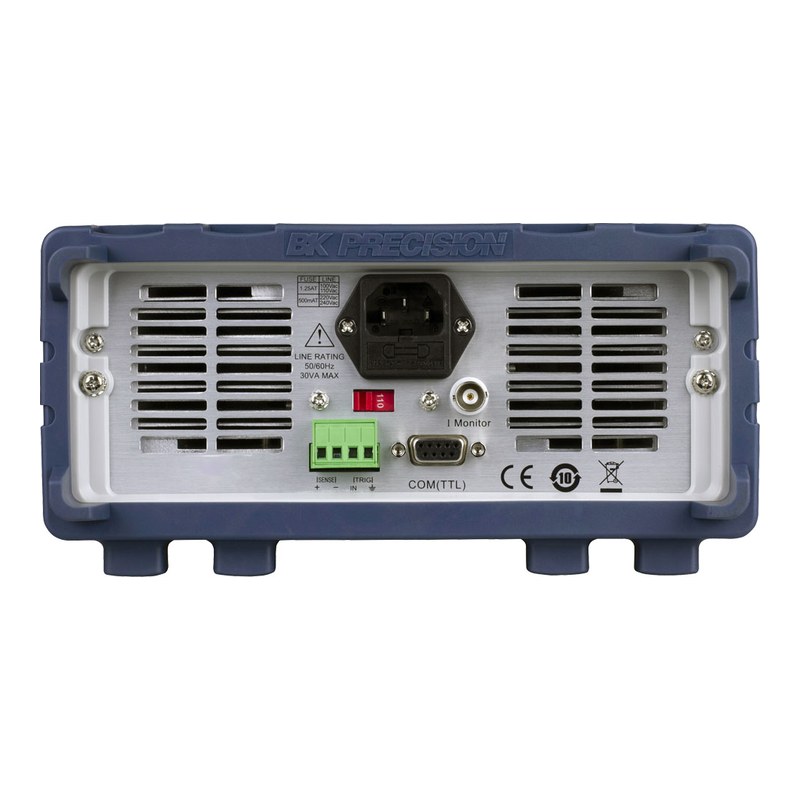

후면 BNC 단자로 입력 전류를 0~10 V 신호로 출력해 오실로스코프로 관찰합니다.
OCP/OPP 검증 모드
전원공급기의 과전류·과전력 보호 기능을 시험 모드로 검증합니다.

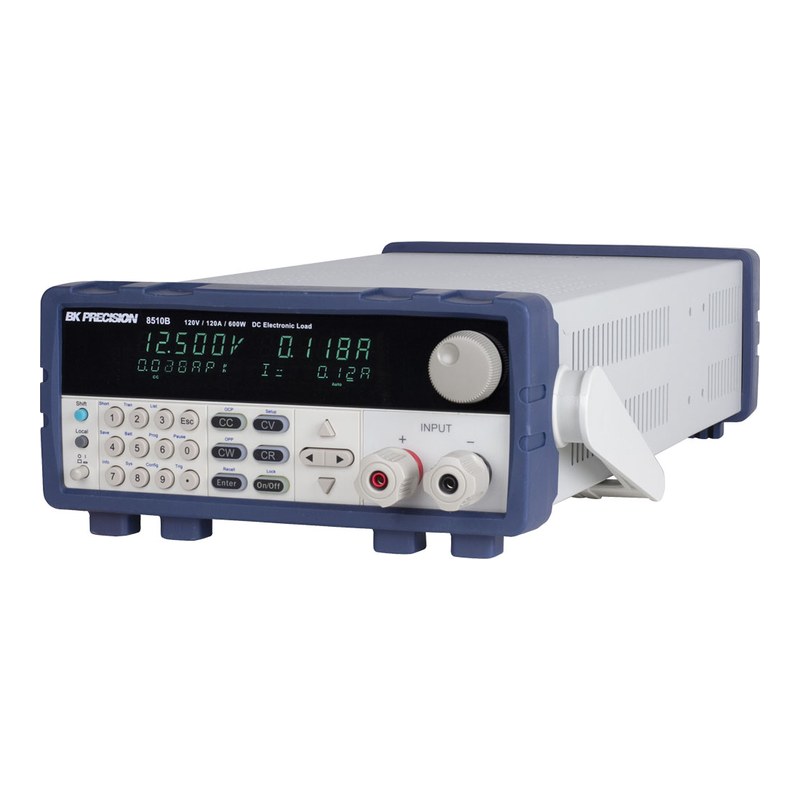

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 인터페이스 | 폼팩터 |
|---|---|---|---|---|---|
| 8542B | 0~150 V | 0~30 A | 150 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8500B | 0~150 V | 0~30 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8502B | 0~500 V | 0~15 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8510B (이 상품) | 0~120 V | 0~120 A | 600 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8514B | 0~120 V | 0~240 A | 1500 W | USB, RS-232 | 2U 랙 |
이런 현장에 적합합니다
대전류 전원 시험
12 V·24 V 대전류 SMPS 부하·보호 기능 검증
차량용 배터리
납축·리튬 차량 배터리의 대전류 방전 시험
서버·통신 전원
서버 PSU와 정류 모듈의 부하 특성 평가
생산 라인 검사
자동 시험 모드로 전원 제품 출하 검사
8510B 주요 사양
| 모델 | 8510B |
|---|---|
| 입력 전압 | 0~120 V |
| 입력 전류 (Low / High) | 0~12 A / 0~120 A |
| 최대 입력 전력 | 600 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 최소 동작 전압 (Low / High) | 0.2 V @ 12 A / 2 V @ 120 A |
| CV 레인지 (Low / High) | 0.1~18 V / 0.1~120 V |
| CV 분해능 / 정확도 | 1 mV / 10 mV, ±(0.05% + 0.02% FS) / ±(0.05% + 0.025% FS) |
| CC 레인지 / 분해능 / 정확도 | 0~12 A / 0~120 A, 1 mA / 10 mA, ±(0.05% + 0.05% FS) |
| CR 레인지 (Low / High) | 0.05 Ω~10 Ω / 10 Ω~7.5 kΩ (분해능 16 bit) |
| CW 레인지 / 분해능 / 정확도 | 600 W / 10 mW / ±(0.2% + 0.2% FS) |
| 트랜지언트 T1·T2 (CC) | 100 µs~3600 s (분해능 1 µs, 정확도 5 µs ± 100 ppm) |
| 슬루율 (CC) | Low 0.001~0.2 A/µs, High 0.01~0.8 A/µs |
| 전압 측정 | 0~18 V / 0~120 V, 분해능 0.1 mV / 1 mV, ±(0.05% + 0.05% FS) |
| 전류 측정 | 0~12 A / 0~120 A, 분해능 1 mA / 10 mA, ±(0.05% + 0.05% FS) |
| 전력 측정 | 0~600 W, 분해능 10 mW, ±(0.2% + 0.2% FS) |
| 보호 기능 (typical) | OPP 620 W, OCP 13 A / 130 A, OVP 125 V, OTP 95 °C, 역전압 보호(LRV/RRV) |
| 단락 시험 (typical) | CC 13 A / 130 A, CV 0 V, CR 15 mΩ |
| 입력 단자 임피던스 | 150 kΩ (typical) |
| 리스트 / 자동 시험 | 리스트 7그룹(2~84스텝, 스텝 최소 20 µs), 자동 시험 최대 100 시퀀스, 설정 100개 저장 |
| 인터페이스 | TTL(DB9), TTL-USB 시리얼 어댑터(IT-E132B) 포함 / SCPI 및 기존 8500 프로토콜 지원 |
| 입력 전원 | 110 V / 220 V ±10%, 50/60 Hz (전환 스위치) |
| 크기 (W × H × D) | 214.5 × 88.2 × 470 mm (2U 하프랙) |
| 무게 | 7.2 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, USB 케이블, USB-TTL 시리얼 변환기(IT-E132B) |
※ 제조사 데이터시트(8500B Series Datasheet v031925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
