MDL4U102B
BK Precision MDL4U102B는 80 V, 20 A 2채널 DC 전자로드 모듈로 한 채널에 최대 150 W, 합계 200 W를 배분합니다. 20 A에서 최소 동작 전압 0.6 V(전형값)로 MDL4UB 시리즈에서 가장 낮아 저전압 소스 시험에 유리합니다.
0.6 V에서 20 A, 저전압 특화 2채널 모듈
전면 입력 단자(최대 15 A)와 후면 입력 단자를 모두 갖춰 벤치와 랙 환경 어디서나 연결이 편리합니다. 메인프레임의 LAN, GPIB, USB, RS232로 SCPI 제어하며 LabVIEW 드라이버와 운용 소프트웨어가 함께 제공됩니다.
MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›MDL4U102B의 특징
최소 동작 전압 0.6 V
20 A에서 0.6 V, 3 A에서 0.09 V로 연료전지 셀이나 저전압 레일을 정격 전류까지 시험합니다.
향상된 CV 정확도
CV 정확도 ± (0.025% + 0.025% F.S.)로 Low·High 레인지 모두 정밀하게 전압을 제어합니다.
채널별 전력 배분
150 W/50 W, 100 W/100 W처럼 합계 200 W 안에서 두 채널 전력을 나눠 씁니다.
0.3 A/µs 저속 슬루율
Low 레인지 슬루율 0.0001~0.3 A/µs, High 0.001~2 A/µs로 세밀한 과도 시험이 가능합니다.

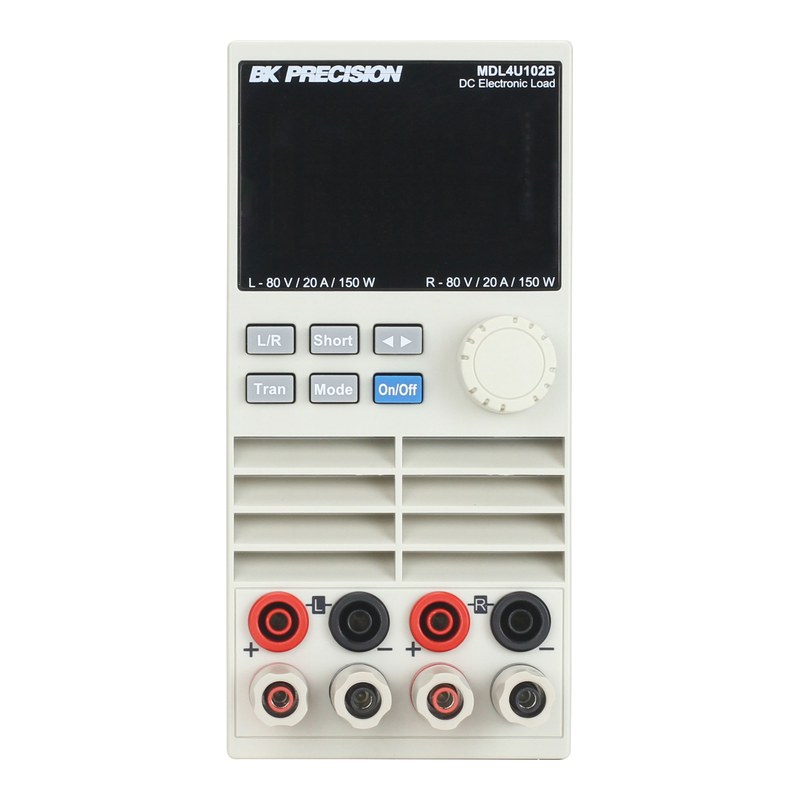

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 전압 | 전류 | 전력 |
|---|---|---|---|---|---|
| MDL4U001 | 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U002 | 확장 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U102B (이 상품) | 모듈 | 2CH | 0~80 V | 0~20 A | 200 W (합계) |
| MDL4U200B | 모듈 | 1CH | 0~80 V | 0~40 A | 200 W |
| MDL4U252B | 모듈 | 2CH | 0~80 V | 0~20 A | 300 W (합계) |
| MDL4U302B | 모듈 | 2CH | 0~80 V | 0~45 A | 600 W (합계) |
| MDL4U305B | 모듈 | 1CH | 0~600 V | 0~20 A | 300 W |
| MDL4U400B | 모듈 | 1CH | 0~80 V | 0~60 A | 400 W |
| MDL4U502B | 모듈 | 2CH | 0~600 V | 0~15 A | 300 W (합계) |
| MDL4U505B | 모듈 | 1CH | 0~600 V | 0~30 A | 500 W |
| MDL4U600B | 모듈 | 1CH | 0~80 V | 0~120 A | 600 W |
이런 현장에 적합합니다
연료전지 셀
저전압 셀의 I-V 특성 평가
POL 컨버터
1 V 이하 저전압 출력 부하 시험
다출력 전원
두 출력 레일 동시 부하 시험
다채널 ATE
채널 밀도가 높은 자동 시험 시스템
MDL4U102B 주요 사양
| 모델 | MDL4U102B |
|---|---|
| 구성 형태 | 2채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착) |
| 입력 전압 | 0.1~80 V |
| 입력 전류 | Low 0~3 A / High 0~20 A |
| 입력 전력 | 150 W / 50 W (채널당 최대 150 W, 합계 200 W) |
| 채널 | 2 |
| 동작 모드 | CC / CV / CR / CW, 트랜지언트, 리스트, 단락 |
| 최소 동작 전압 (전형값) | 0.09 V @ 3 A (Low) / 0.6 V @ 20 A (High) |
| CV 레인지 | Low 0.1~18 V / High 0.1~80 V |
| CV 분해능·정확도 | 1 mV / 10 mV, Low ± (0.025% + 0.025% F.S.) / High ± (0.025% + 0.025% F.S.) |
| CC 분해능·정확도 | 0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High) |
| CR 레인지·정확도 | Low 0.05~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S |
| CW 레인지·분해능·정확도 | 150 W, 10 mW, ± (0.2% + 0.2% F.S.) |
| 트랜지언트 (CC) | T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm |
| 슬루율 (CC) | 0.0001~0.3 A/µs (Low) / 0.001~2 A/µs (High) |
| 전압 측정 | Low 0~18 V / High 0~80 V, 분해능 0.1 mV / 1 mV, ± (0.025% + 0.025% F.S.) |
| 전류 측정 | Low 0~3 A / High 0~20 A, 분해능 0.1 mA / 1 mA, ± (0.05% + 0.05% F.S.) (Low/High) |
| 전력 측정 | 150 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.) |
| 보호 기능 (전형값) | OPP 165 W, OCP 3.3 A / 22 A (Low/High), OVP 85 V, OTP 85 °C, 역전압 보호 |
| 단락 (전형값) | CC 3 A / 20 A (Low/High), CV 0 V, CR 50 mΩ |
| 입력 단자 임피던스 | 300 kΩ |
| 인터페이스 | 메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자 |
| 입력 단자·호환성 | 전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능 |
| 크기 (W×H×D) | 82 × 170.5 × 573 mm |
| 무게 | 5 kg |
| 안전·EMC | EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013 |
※ 제조사 데이터시트(MDL4UB Series Datasheet v102026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
