8502B
BK Precision 8502B는 최대 500 V 입력을 받는 300 W, 15 A 프로그래머블 DC 전자로드로, 8500B 시리즈에서 유일한 고전압 모델입니다. 태양광 패널, 고전압 DC 버스, PFC 출력단 등 수백 볼트급 소스를 정전류·정전압·정저항·정전력 모드로 시험할 수 있습니다.
500 V까지 받아 내는 8500B 고전압 모델
전면 2줄 디스플레이와 키패드·노브로 설정하며, 다기능 입력 단자는 바나나 잭(10 A까지)과 스페이드 단자를 모두 지원합니다. DB9(TTL) 포트와 동봉 USB 어댑터로 PC 소프트웨어 원격 제어가 가능합니다.
8500B 시리즈 데이터시트 (영문)자료실에서 보기 ›8502B의 특징
500 V 고전압 입력
CV 레인지 0.1~50 V / 0.1~500 V, OVP 530 V로 고전압 DC 소스를 안전하게 시험합니다.
1 MΩ 입력 임피던스
입력 단자 임피던스 1 MΩ(typical)으로 고전압 측정 시 소스에 주는 영향을 줄였습니다.
트랜지언트 모드
CC 모드에서 T1·T2를 50 µs부터 설정하고 슬루율 0.0001~0.4 A/µs로 과도 응답을 평가합니다.
태양광 패널 검증
광전지 패널의 성능 검증과 배터리·전원 평가를 하나의 장비로 수행합니다.

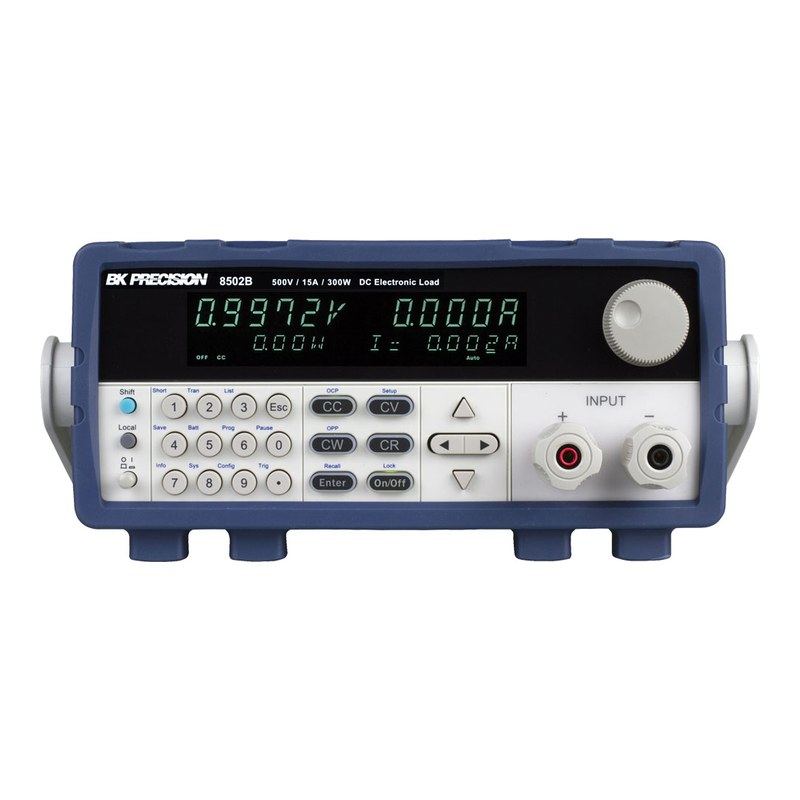

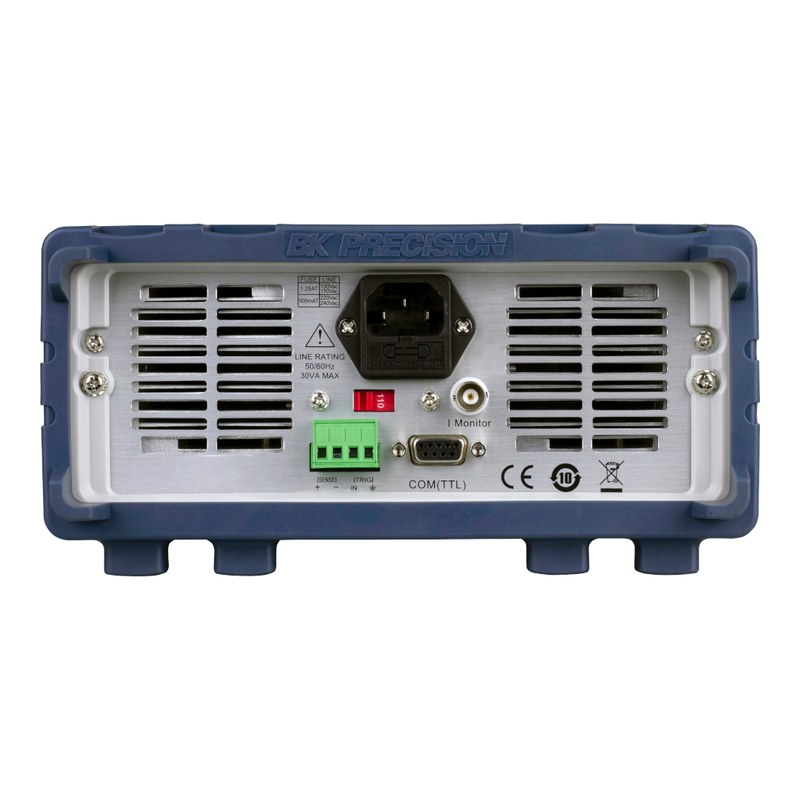

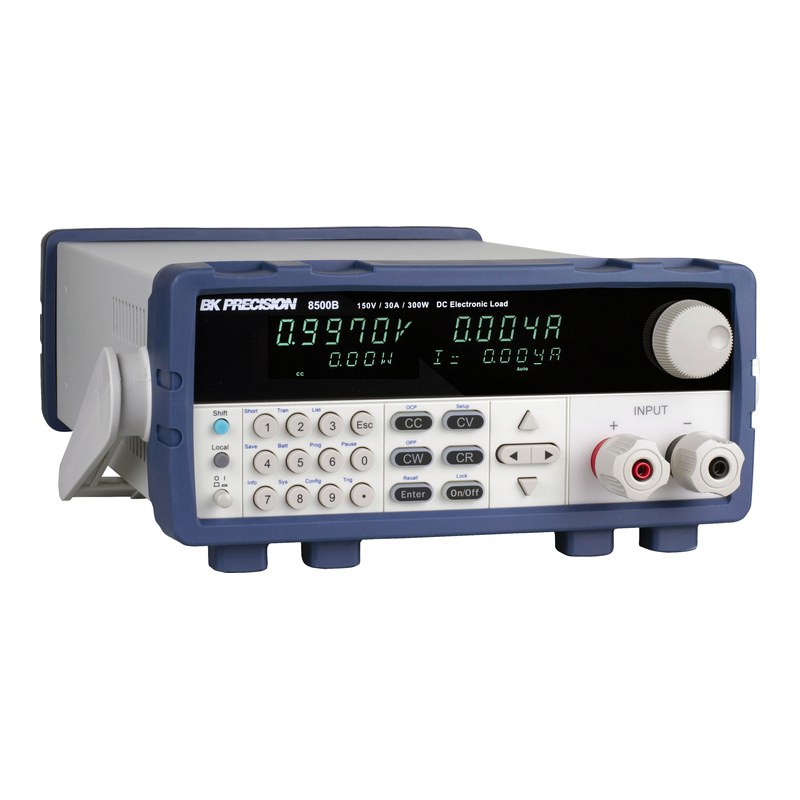

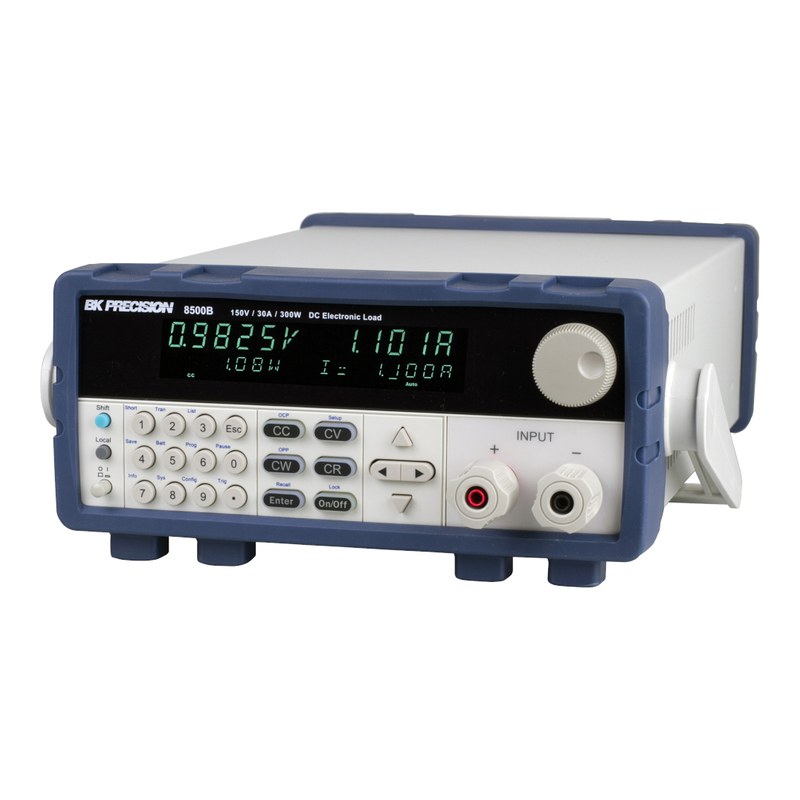

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 인터페이스 | 폼팩터 |
|---|---|---|---|---|---|
| 8542B | 0~150 V | 0~30 A | 150 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8500B | 0~150 V | 0~30 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8502B (이 상품) | 0~500 V | 0~15 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8510B | 0~120 V | 0~120 A | 600 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8514B | 0~120 V | 0~240 A | 1500 W | USB, RS-232 | 2U 랙 |
이런 현장에 적합합니다
태양광 패널 시험
PV 모듈·스트링의 출력 특성 검증
고전압 전원공급기
수백 V 출력 SMPS·HV 컨버터 부하 시험
PFC·DC 버스 평가
PFC 출력단과 DC 링크 부하 특성 확인
배터리 팩 시험
고전압 직렬 배터리 팩의 방전 시험
8502B 주요 사양
| 모델 | 8502B |
|---|---|
| 입력 전압 | 0~500 V |
| 입력 전류 (Low / High) | 0~3 A / 0~15 A |
| 최대 입력 전력 | 300 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 최소 동작 전압 (Low / High) | 0.6 V @ 3 A / 3 V @ 15 A |
| CV 레인지 (Low / High) | 0.1~50 V / 0.1~500 V |
| CV 분해능 / 정확도 | 1 mV / 10 mV, ±(0.05% + 0.02% FS) / ±(0.05% + 0.025% FS) |
| CC 레인지 / 분해능 / 정확도 | 0~3 A / 0~15 A, 0.1 mA / 1 mA, ±(0.05% + 0.05% FS) |
| CR 레인지 (Low / High) | 0.3 Ω~10 Ω / 10 Ω~7.5 kΩ (분해능 16 bit) |
| CW 레인지 / 분해능 / 정확도 | 300 W / 10 mW / ±(0.1% + 0.1% FS) |
| 트랜지언트 T1·T2 (CC) | 50 µs~3600 s (분해능 1 µs, 정확도 5 µs ± 100 ppm) |
| 슬루율 (CC) | Low 0.0001~0.2 A/µs, High 0.001~0.4 A/µs |
| 전압 측정 | 0~50 V / 0~500 V, 분해능 1 mV / 10 mV, ±(0.05% + 0.05% FS) |
| 전류 측정 | 0~3 A / 0~15 A, 분해능 0.1 mA / 1 mA, ±(0.05% + 0.05% FS) |
| 전력 측정 | 0~300 W, 분해능 10 mW, ±(0.1% + 0.1% FS) |
| 보호 기능 (typical) | OPP 320 W, OCP 3.3 A / 16 A, OVP 530 V, OTP 85 °C, 역전압 보호(LRV/RRV) |
| 단락 시험 (typical) | CC 3.3 A / 16 A, CV 0 V, CR 180 mΩ |
| 입력 단자 임피던스 | 1 MΩ (typical) |
| 리스트 / 자동 시험 | 리스트 7그룹(2~84스텝, 스텝 최소 20 µs), 자동 시험 최대 100 시퀀스, 설정 100개 저장 |
| 인터페이스 | TTL(DB9), TTL-USB 시리얼 어댑터(IT-E132B) 포함 / SCPI 및 기존 8500 프로토콜 지원 |
| 입력 전원 | 110 V / 220 V ±10%, 50/60 Hz (전환 스위치) |
| 크기 (W × H × D) | 214.5 × 88.2 × 354.6 mm (2U 하프랙) |
| 무게 | 4.7 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, USB 케이블, USB-TTL 시리얼 변환기(IT-E132B) |
※ 제조사 데이터시트(8500B Series Datasheet v031925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
