BK PRECISION · DC 전자로드 모듈
MDL4U505B
BK Precision MDL4U505B는 600 V, 30 A, 500 W 1채널 고전압 DC 전자로드 모듈입니다. 구형 MDL4U505(500 V)보다 입력 전압 범위가 600 V로 넓어졌고, 500 W 고전력을 슬롯 하나에서 제공합니다.
600 V최대 입력 전압
30 A최대 입력 전류
500 W최대 전력
CC/CV/CR/CW동작 모드
600 V·500 W 고전압 고전력 신형 모듈
전면·후면 입력 단자와 아날로그 전류 제어·모니터 단자를 지원합니다. LAN, GPIB, USB, RS232와 SCPI로 원격 제어하며 LabVIEW 드라이버와 운용 소프트웨어가 포함됩니다.
MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›MDL4U505B의 특징
600 V / 30 A / 500 W
고전압과 30 A를 함께 다뤄 고출력 고전압 소스를 시험합니다.
원 슬롯 500 W
500 W 모듈도 한 슬롯만 차지해 메인프레임 공간을 효율적으로 씁니다.
CR 0.2 Ω~7.5 kΩ
Low 0.2~10 Ω, High 10 Ω~7.5 kΩ 저항 레인지로 저항 부하를 모사합니다.
자동 테스트
상·하한이 설정된 시퀀스를 연속 실행해 GO/NG를 판정합니다.

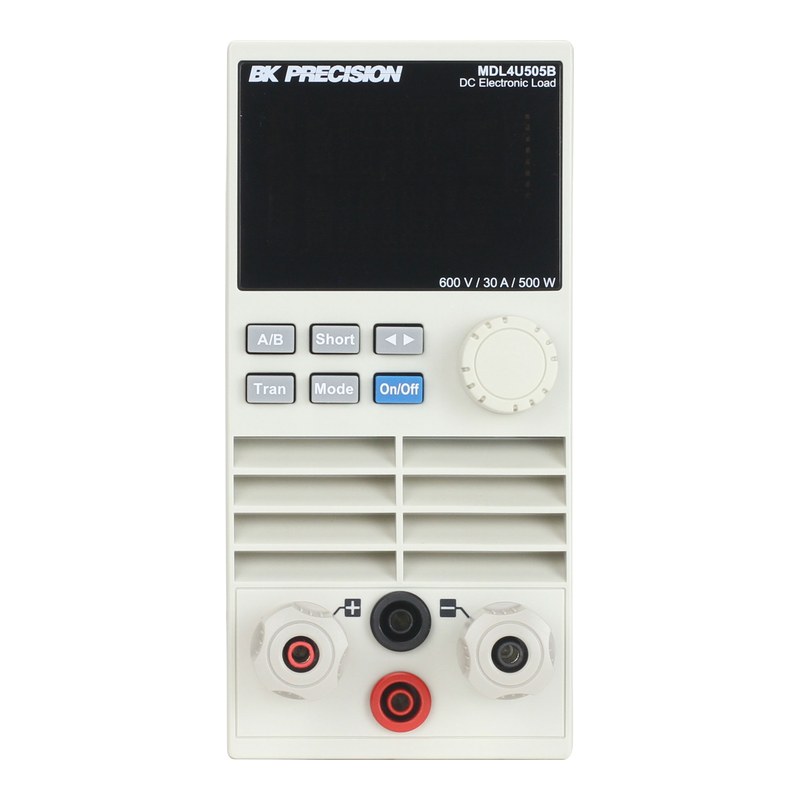

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 전압 | 전류 | 전력 |
|---|---|---|---|---|---|
| MDL4U001 | 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U002 | 확장 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U102B | 모듈 | 2CH | 0~80 V | 0~20 A | 200 W (합계) |
| MDL4U200B | 모듈 | 1CH | 0~80 V | 0~40 A | 200 W |
| MDL4U252B | 모듈 | 2CH | 0~80 V | 0~20 A | 300 W (합계) |
| MDL4U302B | 모듈 | 2CH | 0~80 V | 0~45 A | 600 W (합계) |
| MDL4U305B | 모듈 | 1CH | 0~600 V | 0~20 A | 300 W |
| MDL4U400B | 모듈 | 1CH | 0~80 V | 0~60 A | 400 W |
| MDL4U502B | 모듈 | 2CH | 0~600 V | 0~15 A | 300 W (합계) |
| MDL4U505B (이 상품) | 모듈 | 1CH | 0~600 V | 0~30 A | 500 W |
| MDL4U600B | 모듈 | 1CH | 0~80 V | 0~120 A | 600 W |
이런 현장에 적합합니다
PV 어레이
고전압 어레이 출력 평가
고전압 전원
수백 V급 전원 정격 부하 시험
전력변환 장치
PFC·DC 링크 출력 시험
생산 라인 ATE
고전압 제품 양산 검사
MDL4U505B 주요 사양
| 모델 | MDL4U505B |
|---|---|
| 구성 형태 | 1채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착) |
| 입력 전압 | 0~600 V |
| 입력 전류 | Low 0~3 A / High 0~30 A |
| 입력 전력 | 500 W |
| 채널 | 1 |
| 동작 모드 | CC / CV / CR / CW, 트랜지언트, 리스트, 단락 |
| 최소 동작 전압 (전형값) | 0.54 V @ 3 A (Low) / 5.4 V @ 30 A (High) |
| CV 레인지 | Low 0.1~18 V / High 0.1~600 V |
| CV 분해능·정확도 | 1 mV / 10 mV, Low ± (0.05% + 0.02% F.S.) / High ± (0.05% + 0.025% F.S.) |
| CC 분해능·정확도 | 1 mA / 10 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High) |
| CR 레인지·정확도 | Low 0.2~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S |
| CW 레인지·분해능·정확도 | 500 W, 10 mW, ± (0.2% + 0.2% F.S.) |
| 트랜지언트 (CC) | T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm |
| 슬루율 (CC) | 0.0001~0.1 A/µs (Low) / 0.001~1 A/µs (High) |
| 전압 측정 | Low 0~18 V / High 0~600 V, 분해능 1 mV / 10 mV, ± (0.025% + 0.025% F.S.) |
| 전류 측정 | Low 0~3 A / High 0~30 A, 분해능 0.01 mA / 0.1 mA, ± (0.05% + 0.05% F.S.) (Low/High) |
| 전력 측정 | 500 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.) |
| 보호 기능 (전형값) | OPP 500 W, OCP 3.3 A / 33 A (Low/High), OVP 510 V, OTP 85 °C, 역전압 보호 |
| 단락 (전형값) | CC 3 A / 30 A (Low/High), CV 0 V, CR 180 mΩ |
| 입력 단자 임피던스 | 1 MΩ |
| 인터페이스 | 메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자 |
| 입력 단자·호환성 | 전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능 |
| 크기 (W×H×D) | 82 × 170.5 × 573 mm |
| 무게 | 5 kg |
| 안전·EMC | EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013 |
※ 제조사 데이터시트(MDL4UB Series Datasheet v102026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
