8514B
BK Precision 8514B는 120 V, 240 A, 1500 W 정격의 8500B 시리즈 최상위 모델로, 2U 풀랙 본체에 USB와 RS-232 인터페이스를 기본 탑재했습니다. 고출력 전원공급기, 대용량 배터리 팩, 인버터 DC 입력단처럼 kW급 부하가 필요한 시험에 사용합니다.
240 A·1500 W, 8500B 시리즈의 최고 출력 모델

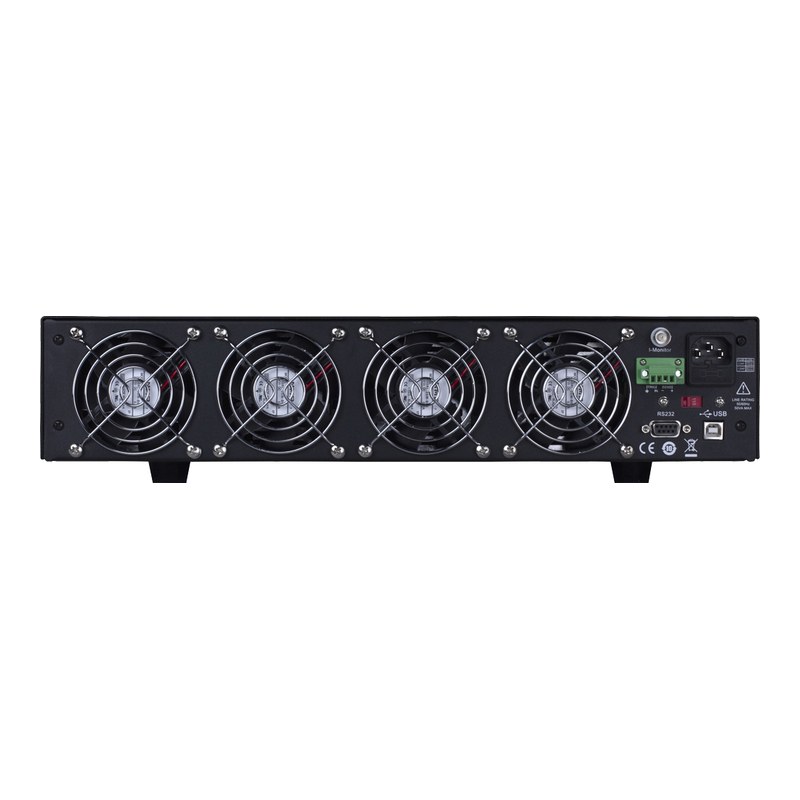

전면 2줄 디스플레이와 키패드·노브로 조작하며 랙마운트 브래킷이 기본 포함되어 19인치 랙 시스템에 바로 장착할 수 있습니다. 후면 USB와 RS-232 포트로 PC에 직접 연결하고 SCPI 명령으로 제어합니다.
8500B 시리즈 데이터시트 (영문)자료실에서 보기 ›8514B의 특징
1500 W·240 A 고출력
Low 0~24 A, High 0~240 A 레인지로 kW급 전원과 대용량 배터리를 시험합니다.
USB·RS-232 기본 탑재
별도 어댑터 없이 USB 또는 RS-232로 PC와 연결해 시스템에 통합합니다.
랙마운트 구성
2U 풀랙 폭(436.5 mm)에 랙마운트 브래킷이 포함되어 ATE 랙 구성에 적합합니다.
8 mΩ 단락 시험
단락 시 CR 8 mΩ(typical)으로 고출력 전원의 단락 보호 동작을 확인합니다.

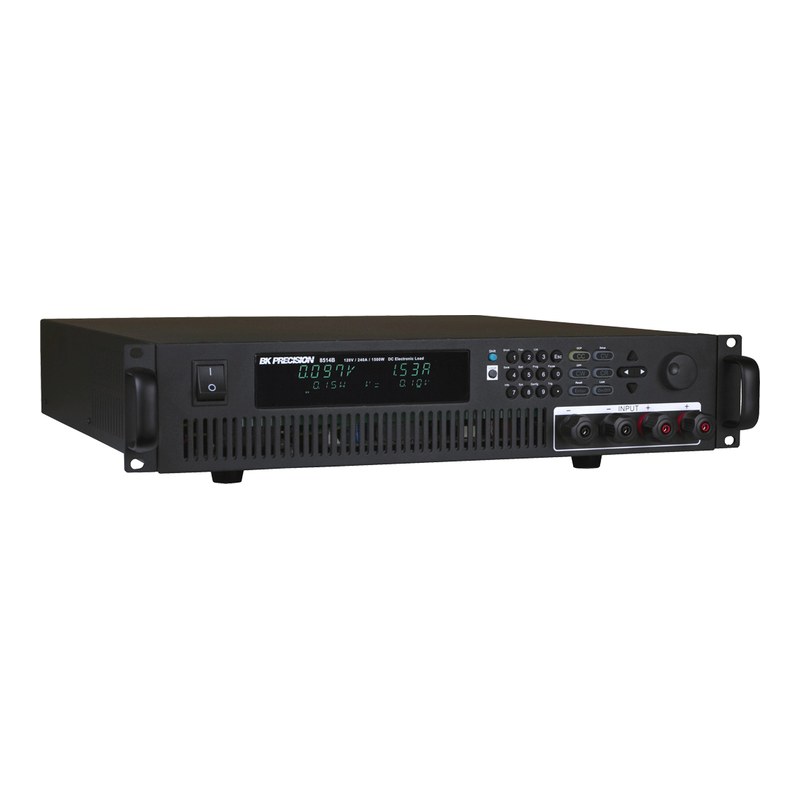

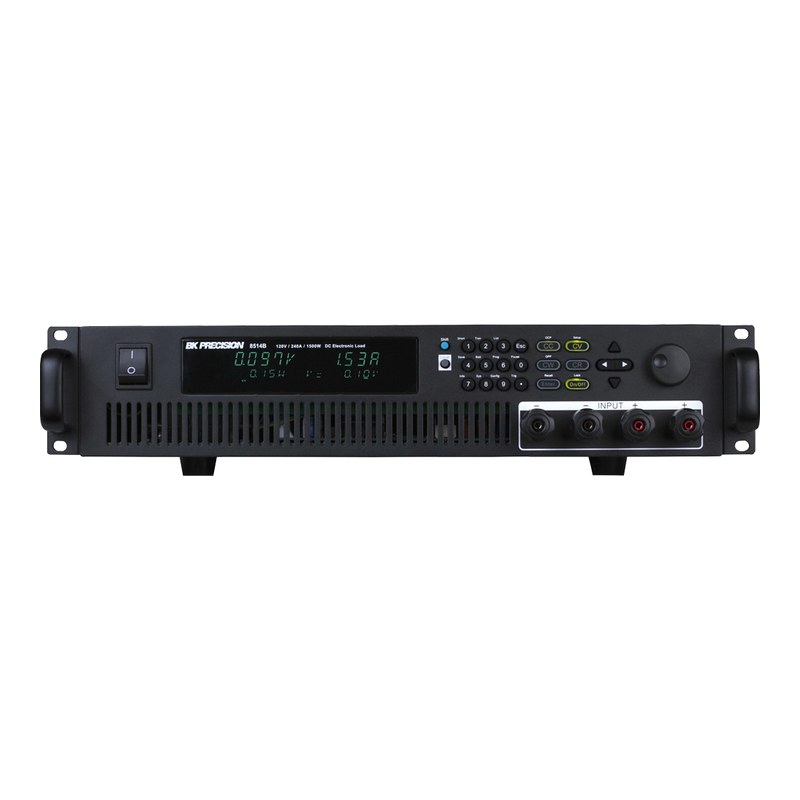

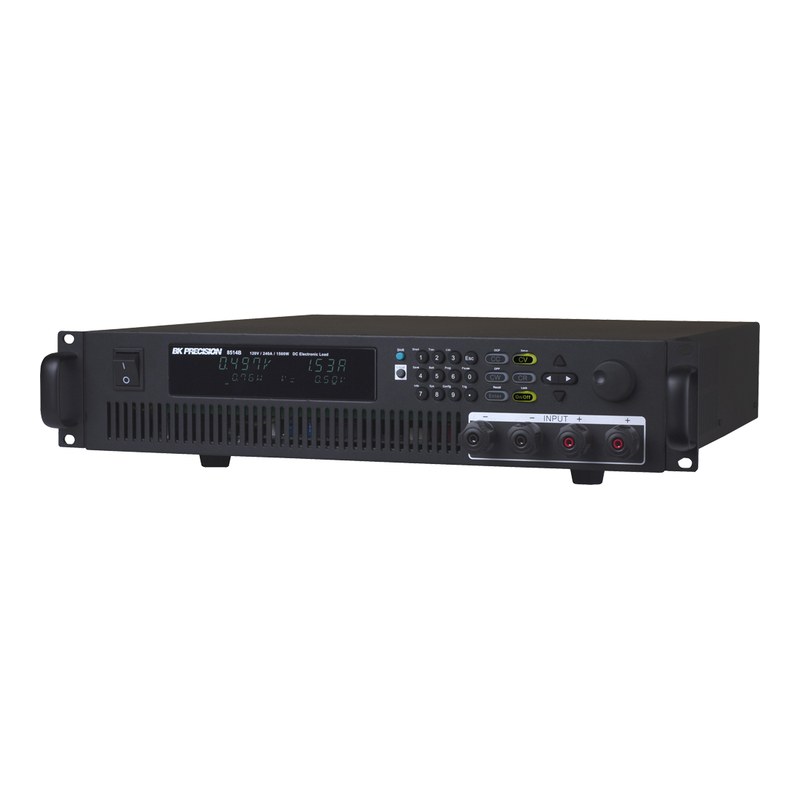

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 인터페이스 | 폼팩터 |
|---|---|---|---|---|---|
| 8542B | 0~150 V | 0~30 A | 150 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8500B | 0~150 V | 0~30 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8502B | 0~500 V | 0~15 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8510B | 0~120 V | 0~120 A | 600 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8514B (이 상품) | 0~120 V | 0~240 A | 1500 W | USB, RS-232 | 2U 랙 |
이런 현장에 적합합니다
고출력 전원 시험
1 kW급 SMPS·정류기의 부하 및 보호 기능 평가
대용량 배터리
ESS·전동 공구·e-모빌리티 배터리 팩 방전 시험
ATE 랙 시스템
랙 장착 후 SCPI로 자동 시험 시스템 구성
연료전지 평가
저전압 대전류 연료전지 스택의 출력 특성 측정
8514B 주요 사양
| 모델 | 8514B |
|---|---|
| 입력 전압 | 0~120 V |
| 입력 전류 (Low / High) | 0~24 A / 0~240 A |
| 최대 입력 전력 | 1500 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 최소 동작 전압 (Low / High) | 0.25 V @ 24 A / 2.5 V @ 240 A |
| CV 레인지 (Low / High) | 0.1~18 V / 0.1~120 V |
| CV 분해능 / 정확도 | 1 mV / 10 mV, ±(0.05% + 0.02% FS) / ±(0.05% + 0.025% FS) |
| CC 레인지 / 분해능 / 정확도 | 0~24 A / 0~240 A, 1 mA / 10 mA, ±(0.05% + 0.05% FS) |
| CR 레인지 (Low / High) | 0.05 Ω~10 Ω / 10 Ω~7.5 kΩ (분해능 16 bit) |
| CW 레인지 / 분해능 / 정확도 | 1500 W / 10 mW / ±(0.2% + 0.2% FS) |
| 트랜지언트 T1·T2 (CC) | 100 µs~3600 s (분해능 1 µs, 정확도 10 µs ± 100 ppm) |
| 슬루율 (CC) | Low 0.001~0.3 A/µs, High 0.01~0.8 A/µs |
| 전압 측정 | 0~18 V / 0~120 V, 분해능 0.1 mV / 1 mV, ±(0.05% + 0.05% FS) |
| 전류 측정 | 0~24 A / 0~240 A, 분해능 1 mA / 10 mA, ±(0.05% + 0.05% FS) |
| 전력 측정 | 0~1500 W, 분해능 10 mW, ±(0.2% + 0.2% FS) |
| 보호 기능 (typical) | OPP 1550 W, OCP 26.7 A / 267 A, OVP 125 V, OTP 85 °C, 역전압 보호(LRV/RRV) |
| 단락 시험 (typical) | CC 26.7 A / 267 A, CV 0 V, CR 8 mΩ |
| 입력 단자 임피던스 | 150 kΩ (typical) |
| 리스트 / 자동 시험 | 리스트 7그룹(2~84스텝, 스텝 최소 20 µs), 자동 시험 최대 100 시퀀스, 설정 100개 저장 |
| 인터페이스 | USB, RS-232 / SCPI 및 기존 8500 프로토콜 지원 |
| 입력 전원 | 110 V / 220 V ±10%, 50/60 Hz (전환 스위치) |
| 크기 (W × H × D) | 436.5 × 88.2 × 470 mm (2U 랙마운트) |
| 무게 | 20.5 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, USB 케이블, 랙마운트 브래킷 |
※ 제조사 데이터시트(8500B Series Datasheet v031925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
