HVL150250
BK Precision HVL150250은 150 V, 250 A, 2 kW 사양의 HVL 시리즈 3U 대전류 DC 전자로드입니다. 풀스케일 전류에서 1.5 V부터 동작하고 슬루율이 최대 12 A/µs로 빨라 연료전지, 저전압 배터리, 대전류 DC-DC 컨버터 시험에 적합합니다.
1.5 V부터 250 A까지, 저전압 대전류 2 kW 부하
전면 4.3인치 LCD와 프로그래머블 키로 설정을 빠르게 전환하고, 전면 USB 메모리에 0.2초~5분 간격으로 측정 데이터를 CSV로 기록합니다. USB(USBTMC), LAN, RS232, GPIB 인터페이스가 기본이며 원격 센스 단자를 갖췄습니다.
HVL 시리즈 데이터시트 (영문)자료실에서 보기 ›HVL150250의 특징
250 A 대전류
0.25~25 A, 0.25~250 A 2단 CC 레인지로 소전류부터 250 A까지 한 대로 처리합니다.
1.5 V 저전압 동작
풀스케일 전류에서 최소 1.5 V로 동작해 연료전지와 태양전지 같은 저전압 소스를 시험할 수 있습니다.
빠른 슬루율
슬루율 90 µA/µs~12 A/µs, 최소 상승 시간 25 µs로 급격한 부하 변화를 재현합니다.
추가 보호 기능
OVP, OCP 외에 과전류 제한(OCL), 과전력 제한(OPL), 역접속 보호를 갖췄습니다.

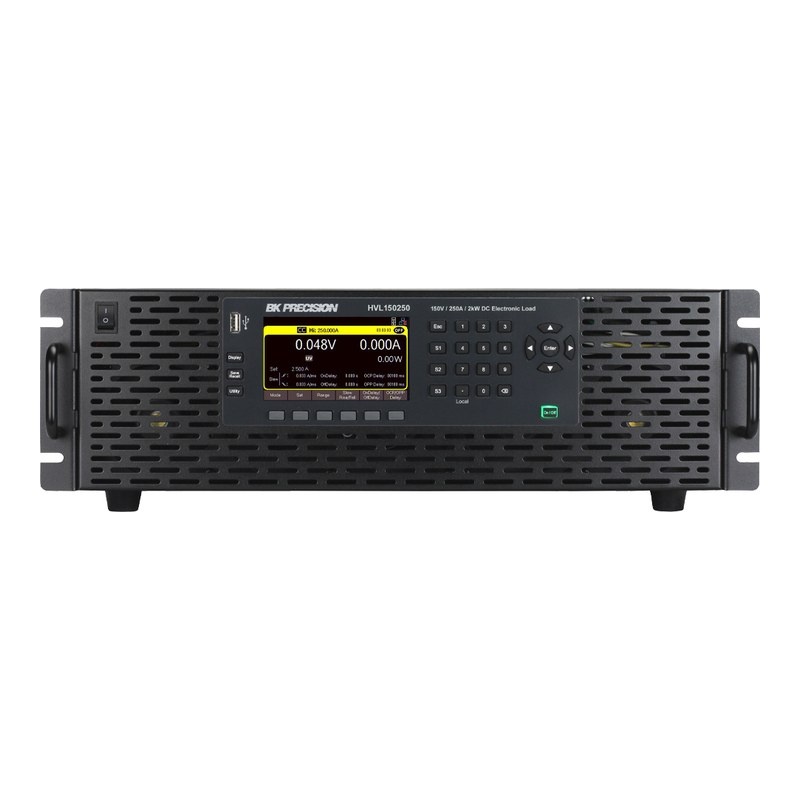

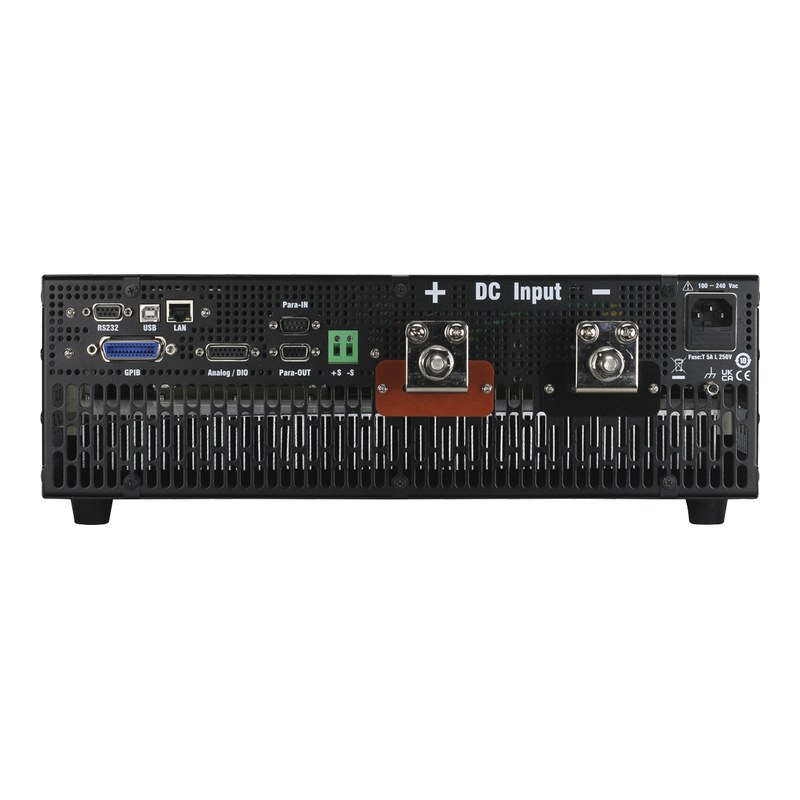

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 크기 |
|---|---|---|---|---|---|
| HVL150250 (이 상품) | 0~150 V | 0~250 A | 2 kW | 1.5 V | 3U |
| HVL150480 | 0~150 V | 0~480 A | 3 kW | 3.0 V | 3U |
| HVL600150 | 0~600 V | 0~150 A | 3 kW | 3.5 V | 3U |
| HVL80075 | 0~800 V | 0~75 A | 3 kW | 2.0 V | 3U |
| HVL100025 | 0~1000 V | 0~25 A | 3 kW | 3.5 V | 3U |
| HVL150750 | 0~150 V | 0~750 A | 6 kW | 1.5 V | 5U |
| HVL600300 | 0~600 V | 0~300 A | 6 kW | 3.5 V | 5U |
| HVL800150 | 0~800 V | 0~150 A | 6 kW | 2.0 V | 5U |
| HVL100050 | 0~1000 V | 0~50 A | 6 kW | 3.5 V | 5U |
이런 현장에 적합합니다
연료전지 시험
저전압 대전류 스택의 부하 특성 평가
저전압 배터리
12 V·48 V 배터리의 고율 방전 시험
DC-DC 컨버터
대전류 출력 컨버터의 부하 응답 확인
서버·통신 전원
48 V 전원 장치 정격 부하 시험
HVL150250 주요 사양
| 모델 | HVL150250 |
|---|---|
| 입력 전압 | 0~150 V |
| 입력 전류 | 0~250 A |
| 입력 전력 | 2000 W |
| 동작 모드 | CC / CV / CR / CW |
| 최소 동작 전압 | 1.5 V (풀스케일 전류) |
| CV 레인지 (Low / High) | 0.15~15 V / 0.15~150 V |
| CV 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mV |
| CC 레인지 (Low / High) | 0.25~25 A / 0.25~250 A |
| CC 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mA |
| CR 레인지 | 6 mΩ ~ 480 Ω |
| CW 레인지 | 4 W ~ 2000 W |
| CW 정확도 / 분해능 | ±(0.2% + 1% FS) / 10 mW |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, 최대 10 kHz, T1·T2 100 µs~10 s |
| 슬루율 (일반값) | 90 µA/µs ~ 12 A/µs, 최소 상승 시간 25 µs |
| 리스트 모드 | 프로그램당 최대 100스텝, 10개 저장, 최대 100,000회 반복 |
| OVP / OCP | OVP 1.5~160 V (±0.3 V), OCP 3~275 A (±0.5 A) |
| 저전압 차단 (UVL) | 0.15~135 V (±0.3 V) |
| 기타 보호 | OCL 12.5~275 A, OPL 100~2200 W, 역접속 보호(RCP, 역전류 > 2.5 A), OPP, 발진 보호, 키 잠금 |
| 병렬 운전 | 동일 모델 최대 10대 (최대 20 kW) |
| 인터페이스 | USB(USBTMC), LAN, RS232, GPIB (SCPI), 전면 USB 호스트 |
| 외부 아날로그 | VMON ±20 mV, IMON ±20 mA, 절연 전압 1500 V |
| 입력 전원 | 100~240 VAC ±10%, 47~63 Hz |
| 크기 (H x W x D) / 무게 | 133 x 428.4 x 665 mm (3U) / 23.4 kg |
| 사용 온도 | 5 °C ~ 40 °C |
| 기본 구성품 | 전원 코드, 탈착식 입력 보호 커버, 핸들 포함 랙마운트 브래킷 |
※ 제조사 데이터시트(HVL Series Datasheet v072126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
