MR25080
BK Precision MR25080은 0~250 V, 0~80 A를 5000 W 범위에서 조합하는 멀티레인지 DC 전원공급기입니다. 2U 단상 입력 구조로 설치가 쉽고, 내장 SAS 기능으로 태양광 I-V 곡선을 재현해 인버터 MPPT 시험에도 사용합니다.
250 V / 80 A 멀티레인지 5 kW, 범용 고전력 전원
VFD 화면에 측정값과 설정값을 함께 표시하고 숫자 키패드와 로터리 노브로 바로 입력합니다. USB, RS232, GPIB, LXI LAN과 갈바닉 절연 아날로그 인터페이스를 기본 제공하며 내장 웹 서버, Socket·Telnet 제어도 지원합니다.
MR 시리즈 데이터시트 (영문)자료실에서 보기 ›MR25080의 특징
멀티레인지 출력
최대 5000 W를 한 점이 아닌 곡선으로 제공해 0~250 V, 0~80 A 안에서 여러 고정 레인지 전원을 한 대로 대체합니다.
SAS 기능 내장
Voc, Isc, Vmp, Imp 파라미터와 4096점 테이블로 최대 101개 I-V 곡선을 저장해 태양광 인버터 MPPT 시험에 사용합니다.
리스트 모드·슬루율
10개 메모리, 메모리당 100 스텝 리스트와 전압·전류 상승·하강 기울기 조정, 1초~255시간 출력 타이머를 지원합니다.
병렬·다중 제어
같은 정격 모델을 마스터/슬레이브로 최대 10대 병렬 연결해 50 kW까지 확장하고, PC 한 대로 최대 50대를 제어합니다.

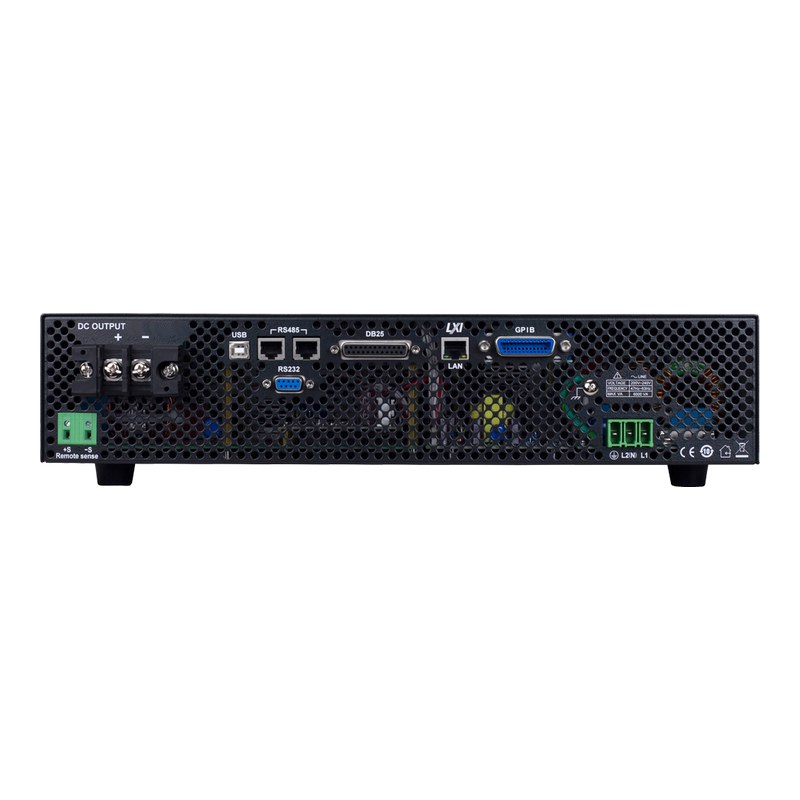

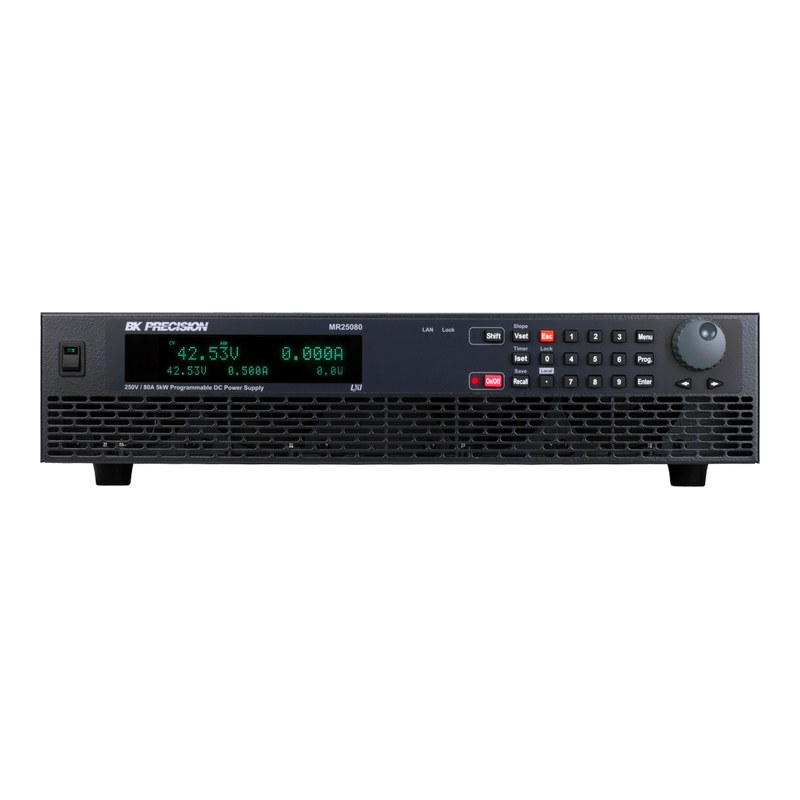

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 전력 | 리플(p-p) | 인터페이스 |
|---|---|---|---|---|---|
| MR3K160120 | 0~160 V | 0~120 A | 3000 W | 120 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR160120 | 0~160 V | 0~120 A | 5000 W | 160 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR25080 (이 상품) | 0~250 V | 0~80 A | 5000 W | 500 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR50040 | 0~500 V | 0~40 A | 5000 W | 600 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR100020 | 0~1000 V | 0~20 A | 5000 W | 700 mV | USB, LAN, RS232, GPIB, 아날로그 |
이런 현장에 적합합니다
전력 변환 장치
200 V급 DC 입력 인버터, 컨버터의 부하 특성 평가
태양광 인버터
내장 SAS 기능과 SAS 소프트웨어로 MPPT 효율 시험
산업용 DC 기기
고전압 DC 계열 제어기와 구동 장치 전원 공급
LED 조명
LED 모드로 돌입 전류를 줄여 LED 패널 보호
MR25080 주요 사양
| 모델 | MR25080 |
|---|---|
| 출력 전압 | 0~250 V |
| 출력 전류 | 0~80 A |
| 최대 출력 전력 | 5000 W (멀티레인지) |
| 라인 레귤레이션 | 전압 15 mV, 전류 20 mA |
| 로드 레귤레이션 | 전압 120 mV, 전류 50 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 500 mVp-p / 85 mVrms, 전류 20 mArms |
| 설정·측정 분해능 | 10 mV / 5 mA |
| 설정 정확도 | 전압 100 mV, 전류 60 mA |
| 측정 정확도 | 전압 250 mV, 전류 60 mA |
| 상승 시간 (10~90%) | ≤30 ms (전부하·무부하) |
| 하강 시간 (90~10%) | ≤55 ms (전부하) / ≤8 s (무부하) |
| 과도 응답 시간 | ≤1.5 ms (부하 50~100% 변동 시 1% 이내 복귀) |
| 명령 응답 시간 | 10 ms |
| OVP 범위 / 정확도 | 0~275 V / 2.5 V |
| OCP 범위 / 정확도 | 0~96 A / 0.8 A |
| 보호 기능 | OVP, OCP, OPP, OTP, CV/CC 폴드백, 키 잠금 |
| 리모트 센스 보상 | 5 V |
| 효율 / 역률 | ≥85% / 0.99 |
| 인터페이스 | 아날로그(갈바닉 절연 DB25), USB(USBTMC/가상 COM), RS232, GPIB, LAN(LXI) |
| 입력 전원 | 단상 200~240 VAC ±10%, 47~63 Hz, 최대 입력 6000 VA |
| 온도 계수 (/°C) | 전압 50 mV, 전류 32 mA |
| 사용 온도 | 0~40 °C |
| 크기 (W x H x D) | 420 x 88 x 532 mm (2U) |
| 무게 | 17.5 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(MR Series Datasheet, v061925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
