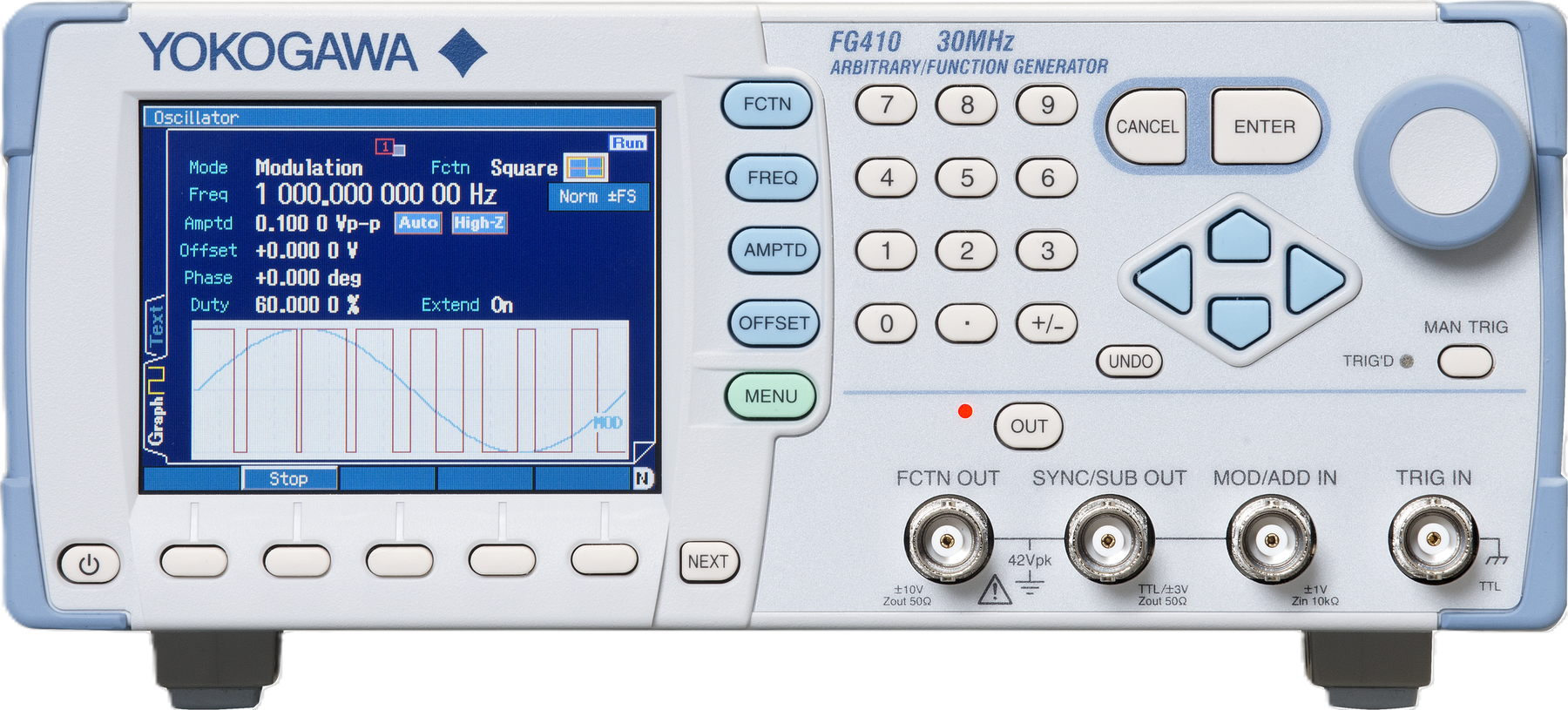

FG410 / FG42030MHz 임의 파형 발생기 (1CH / 2CH)
0.01μHz~30MHz, 최대 20Vp-p 출력의 임의 파형 발생기입니다. 3.5인치 컬러 LCD, 파형당 512K 워드의 임의 파형 편집, 최대 6대 동기 운전, 스위프·변조·버스트 기능을 갖추었습니다. FG410은 1채널, FG420은 2채널 모델입니다.
기본 파형부터 임의 파형까지 한 대로
FG410(1CH)과 FG420(2CH)은 채널 수만 다르며 기본 사양은 동일합니다. 가격은 견적 문의해 주세요.
FG400 카탈로그자료실에서 다운로드 ▶기본 파형
정현파는 0.01μHz~30MHz, 구형파·펄스는 0.01μHz~15MHz, 톱니파는 5MHz까지 출력합니다.

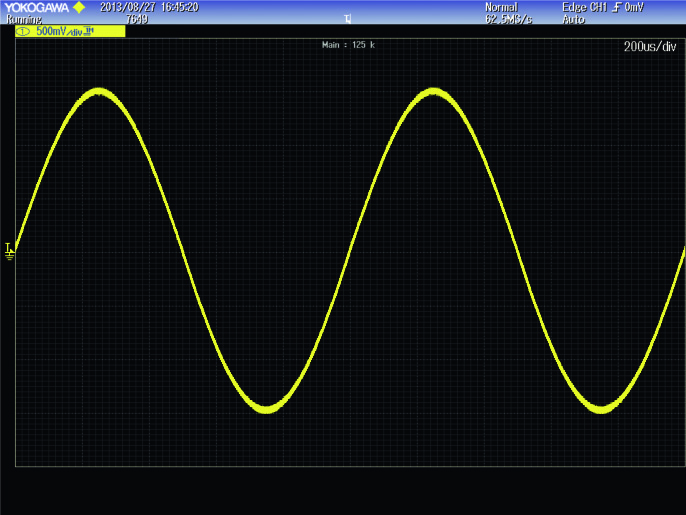

정현파
0.01μHz ~ 30MHz

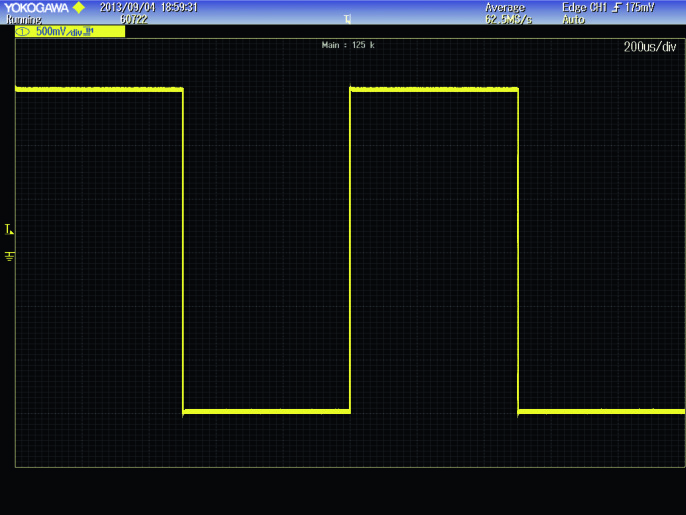

구형파
0.01μHz ~ 15MHz
펄스
0.01μHz ~ 15MHz

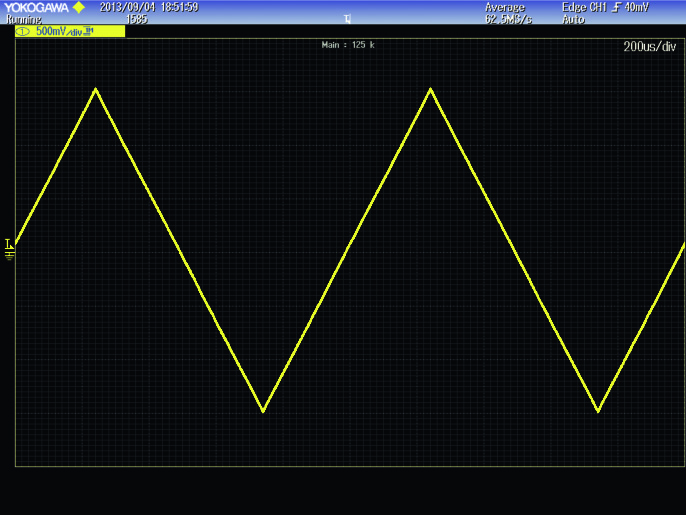

삼각파
램프·삼각파 출력

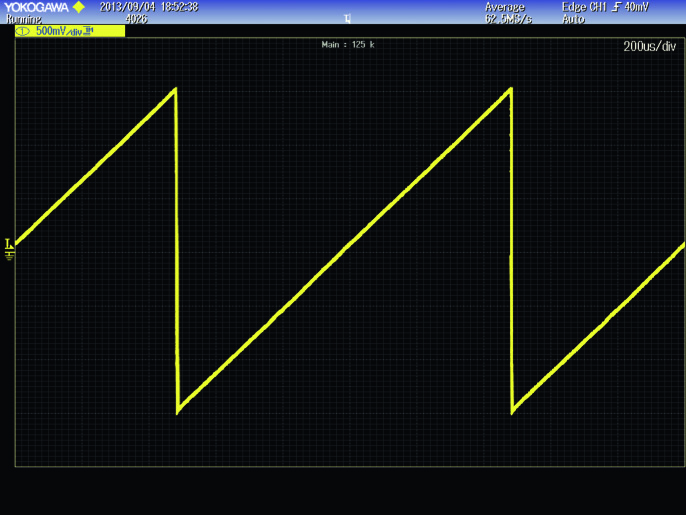

톱니파
5MHz까지
스위프 · 버스트 · 변조

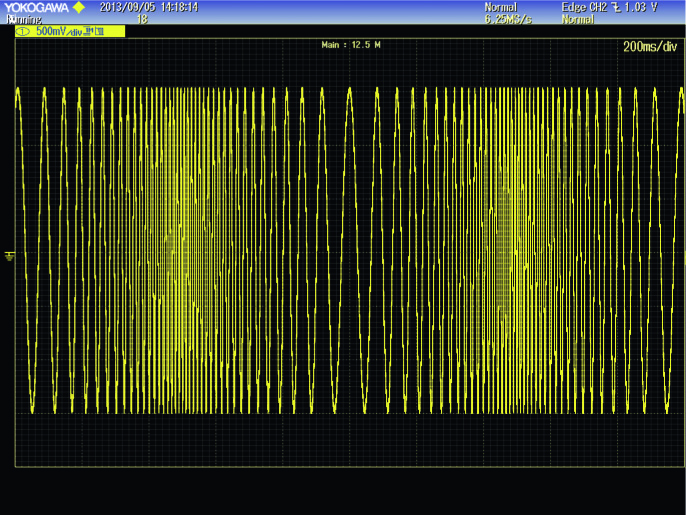

주파수 스위프
시작·정지 주파수를 지정해 연속 소인합니다.

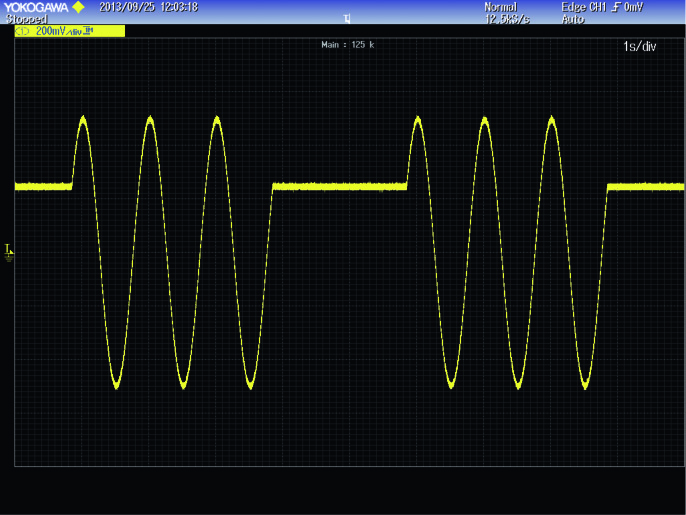

오토 버스트
설정한 사이클 수만큼 반복 출력합니다.

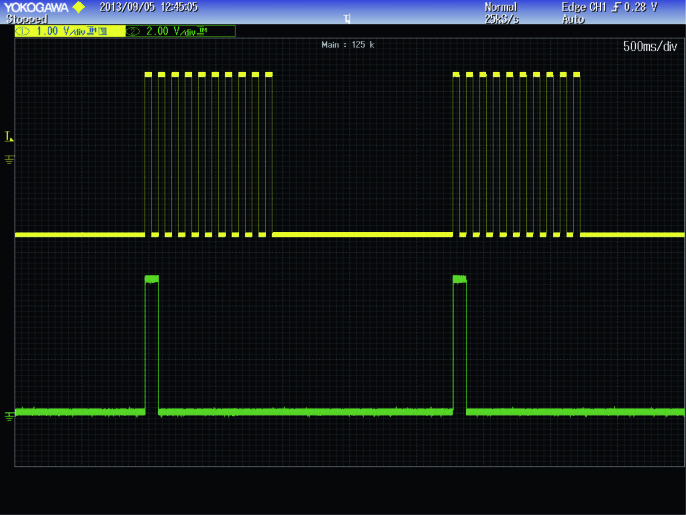

트리거 버스트
트리거 입력마다 버스트 파형을 출력합니다.

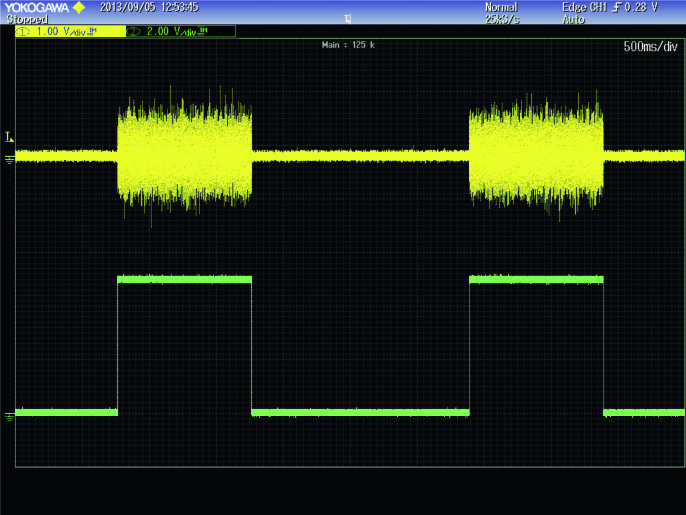

게이트
게이트 신호 구간에서만 출력합니다.

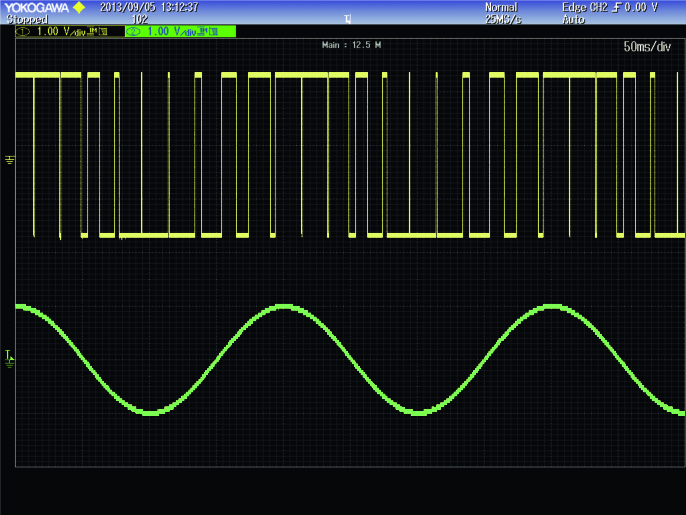

PWM
펄스 폭 변조 기능을 제공합니다.
AM
진폭 변조 기능을 제공합니다.
임의 파형 편집 · 재현 · 노이즈 부가

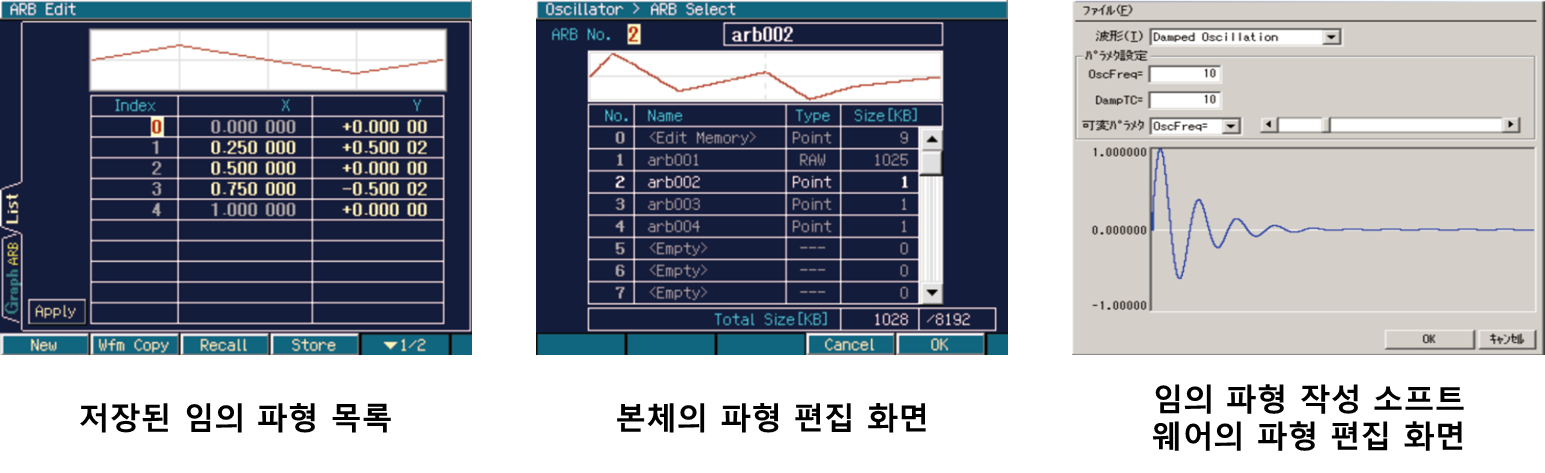

임의 파형
파형당 512K 워드, 메모리 4M 워드, 최대 128개 파형을 저장하고 전면 패널에서 편집할 수 있습니다.

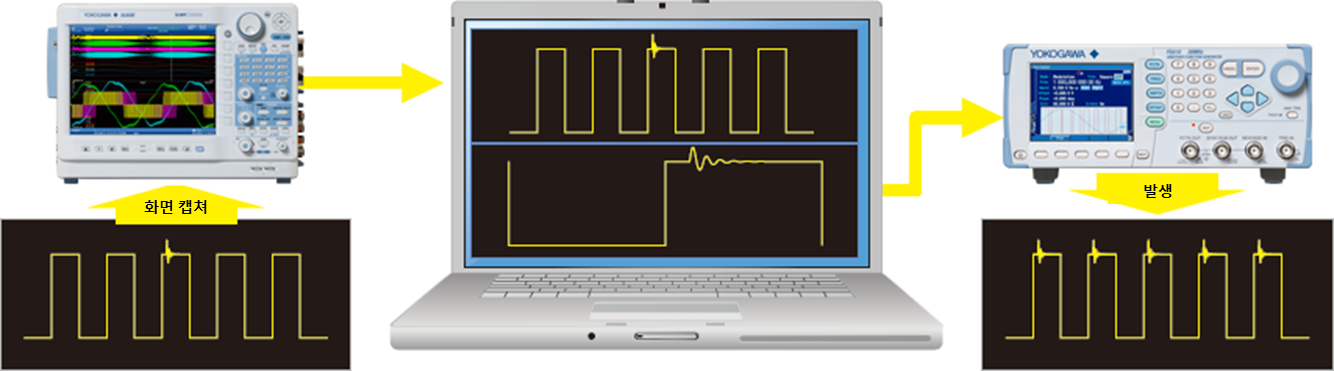

파형 재현 (XviewerLITE)
파형 측정기로 캡처한 신호를 XviewerLITE를 통해 불러와 그대로 재현해 출력할 수 있습니다.

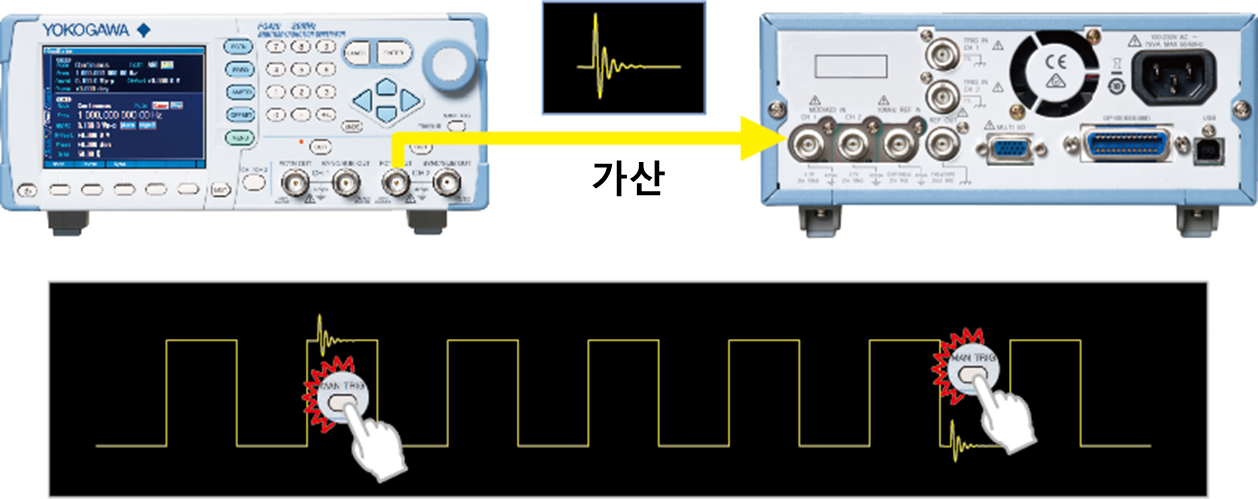

노이즈 부가
후면 ADD 입력으로 외부 신호를 더해 노이즈를 중첩한 시험 신호를 만들 수 있습니다.
모델별 사양
| 항목 | FG410 | FG420 |
|---|---|---|
| 채널 수 | 1CH | 2CH |
| 주파수 범위 | 0.01μHz ~ 30MHz (정현파) | |
| 최대 출력 전압 | 20Vp-p | |
| 표시 | 3.5인치 컬러 LCD | |
| 임의 파형 | 파형당 512K 워드 / 메모리 4M 워드 / 128개 파형 | |
| 동기 운전 | 최대 6대 | |
| 스위프 / 변조 | 주파수 스위프, AM, PWM, 버스트(오토·트리거·게이트) | |
상세 사양은 카탈로그와 사용설명서를 확인해 주세요.
액세서리
아래 품목은 상품 페이지의 추가상품에서 본체와 함께 선택해 주문하실 수 있습니다.
| 705928 | 멀티 입출력 케이블 |
|---|---|
| 751537-E2 / -J2 | 랙 마운트 키트 (1대용) |
| 751538-E2 / -J2 | 랙 마운트 키트 (2대용) |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 본체 가격은 견적 문의해 주세요.
