1672
BK Precision 1672는 0~32 V, 0~3 A 가변 출력 두 개와 5 V/3 A 고정 출력 하나를 갖춘 3채널 DC 전원공급기입니다. 네 개의 LED 표시창으로 두 가변 출력의 전압과 전류를 동시에 보여 주며, 직렬·병렬 트래킹으로 최대 64 V 또는 6 A까지 확장할 수 있습니다.
두 가변 출력을 4개 표시창으로 동시에 확인
가변 출력마다 전압·전류 노브가 따로 있고, 푸시/풀 스위치 하나로 독립·직렬 트래킹·병렬 트래킹 모드를 전환합니다. 출력 단자는 국제 안전 규격에 맞는 안전 바나나 잭입니다.
1672/1673 시리즈 데이터시트 (영문)자료실에서 보기 ›1672의 특징
쿼드 LED 디스플레이
두 가변 출력의 전압(녹색)과 전류(적색)를 3자리 0.56인치 LED 네 개로 동시에 표시합니다.
직렬·병렬 트래킹
푸시/풀 스위치로 직렬 트래킹 시 전압을, 병렬 트래킹 시 전류를 두 배로 늘릴 수 있습니다.
저잡음 정밀 출력
가변 출력 리플·노이즈 1 mVrms 미만, 라인 레귤레이션 0.01 % + 5 mV 미만입니다.
5 V/3 A 고정 출력
로직 회로용 5 V 출력은 과부하 표시 LED가 있어 이상 상태를 바로 알 수 있습니다.

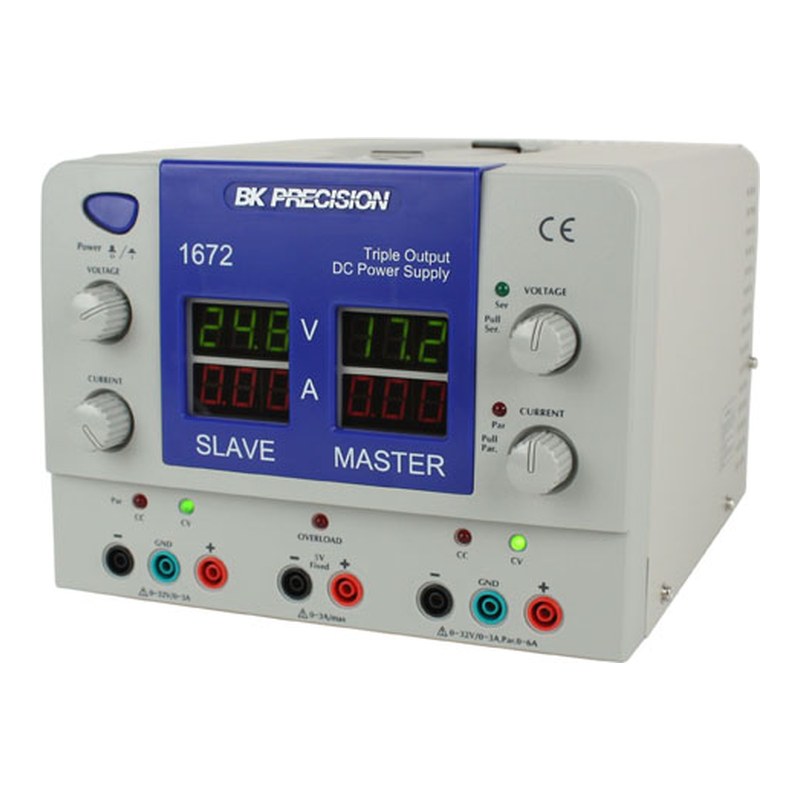

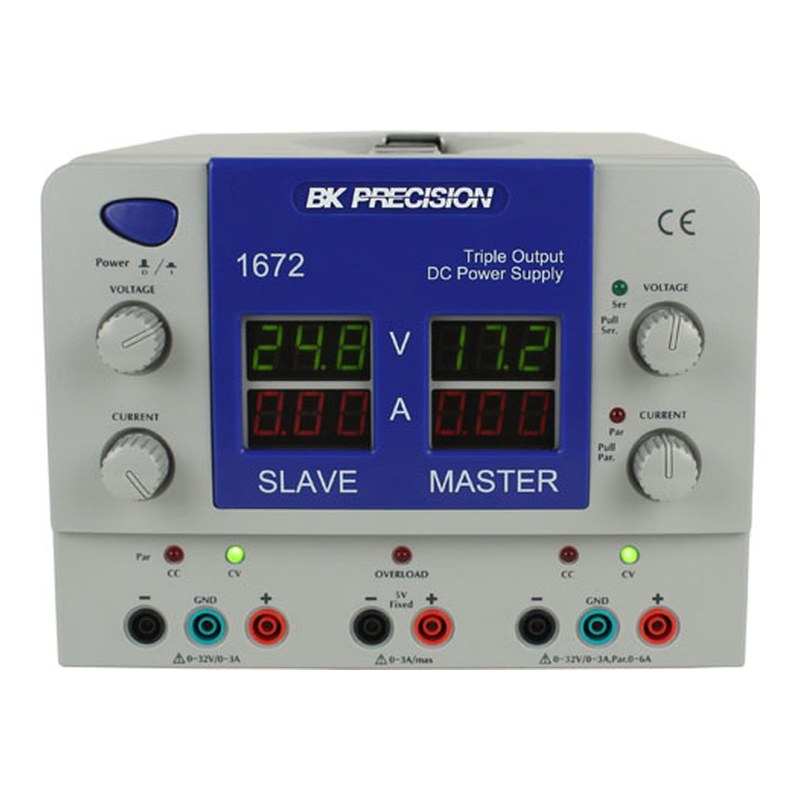

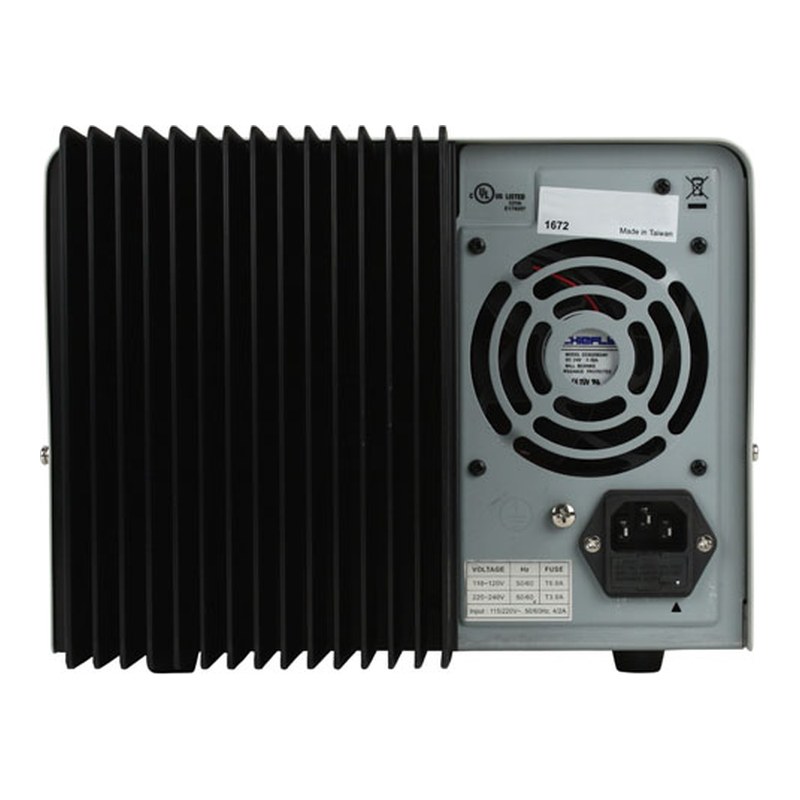

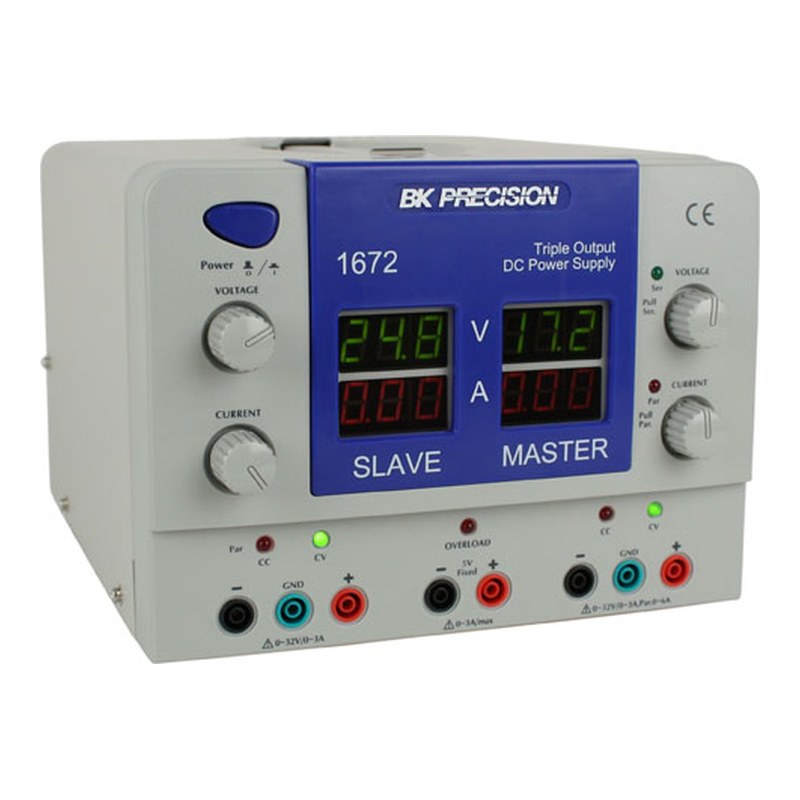

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 | 가변 출력 | 고정 출력 | CV 로드 레귤레이션 | 무게 |
|---|---|---|---|---|---|
| 1672 (이 상품) | 3CH | 0~32 V / 0~3 A × 2 | 5 V / 3 A | <0.2 % + 10 mV | 5.7 kg |
| 1673 | 3CH | 0~32 V / 0~6 A × 2 | 5 V / 3 A | <0.55 % + 10 mV | 9.0 kg |
이런 현장에 적합합니다
±전원 회로 시험
직렬 트래킹으로 연산증폭기용 ± 대칭 전원 구성
생산 시험 라인
여러 독립 전원이 필요한 기판 기능 검사
전자 제품 서비스
로직 5 V와 가변 전원을 함께 쓰는 수리 작업
대학 실험실
아날로그·디지털 혼합 회로 실험
1672 주요 사양
| 모델 | 1672 |
|---|---|
| 출력 채널 | 3 (가변 2, 고정 1) |
| 가변 출력 | 0~32 VDC / 0~3 A × 2 |
| 고정 출력 | 5 V / 3 A |
| 동작 모드 | 독립, 직렬 트래킹, 병렬 트래킹 / CV·CC 자동 전환 |
| 전압 레귤레이션 (라인, 가변) | <0.01 % + 5 mV |
| 전압 레귤레이션 (로드, 가변) | <0.2 % + 10 mV |
| 전압 리플·노이즈 (가변) | <1 mVrms |
| 전류 레귤레이션 (라인, 가변) | <0.2 % + 5 mA |
| 전류 레귤레이션 (로드, 가변) | <0.2 % + 8 mA |
| 전류 리플·노이즈 (가변) | <1 mArms |
| 슬레이브 트래킹 오차 | <0.5 % + 3 digits (마스터 기준) |
| 5 V 고정 출력 정확도 | 5 V ±0.25 V |
| 5 V 고정 출력 리플·노이즈 | <1 mVrms |
| 표시 | 전압 3자리 0.56인치 녹색 LED, 전류 3자리 0.56인치 적색 LED (가변 출력별 4개) |
| 표시 정확도 | <0.1 % + 3 digits |
| 온도 계수 | <300 ppm/°C (전압·전류) |
| 출력 단자 | 안전 바나나 잭 (슬리브형 바나나 플러그 사용) |
| 입력 전원 | 115/230 V ±10 %, 50/60 Hz ±10 % |
| 사용 온도 | 10~40 °C |
| 습도 | 90 % RH |
| 크기 (W × H × D) | 230 × 170 × 310 mm |
| 무게 | 5.7 kg |
| 기본 구성품 | 전원 코드, 사용 설명서, 테스트 리드 2쌍 |
※ 제조사 데이터시트(1672 & 1673 Datasheet, v112410) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
