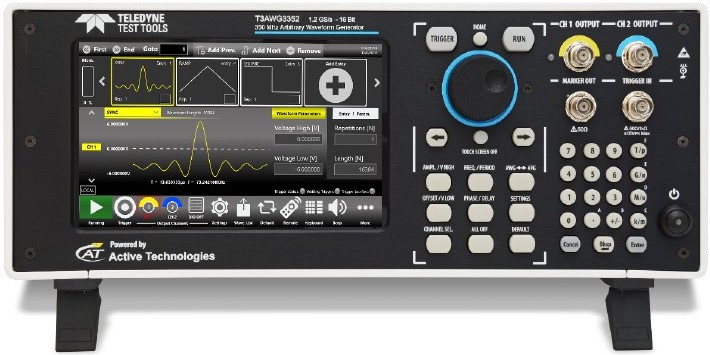

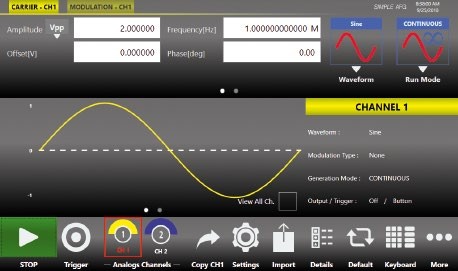

TELEDYNE TEST TOOLS · ARBITRARY WAVEFORM GENERATOR
T3AWG3K 시리즈
2 · 4 · 8채널 · 250 / 350 MHz · 16비트 · 최대 12 Vpp 출력
16비트 분해능, 최대 1.2 GS/s 샘플링, 채널당 최대 1 Gpts 메모리, 50 Ω에서 최대 12 Vpp(±12 V 출력 윈도우)의 큰 출력 전압을 갖춘 임의 파형 발생기입니다. MOSFET 게이트 드라이브 에뮬레이션, 전원 시퀀스 테스트에 적합합니다.
350 MHz 최대 대역폭 | 16 bit 수직 분해능 | 1 Gpts 채널당 최대 메모리 | ±12 V 출력 윈도우 (50 Ω) | 32 CH 최대 디지털 채널 |
모델 구성
| 모델 | 채널 | 대역폭 | 샘플링 |
|---|---|---|---|
| T3AWG3252 | 2채널 | 250 MHz | 1.0 GS/s |
| T3AWG3352 | 2채널 | 350 MHz | 1.2 GS/s |
| T3AWG3254 | 4채널 | 250 MHz | 1.0 GS/s |
| T3AWG3354 | 4채널 | 350 MHz | 1.2 GS/s |
| T3AWG3258 | 8채널 | 250 MHz | 1.0 GS/s |
| T3AWG3358 | 8채널 | 350 MHz | 1.2 GS/s |
※ 전 모델 공통: 16비트, 표준 메모리 채널당 128 Mpts(옵션 최대 1 Gpts), 출력 최대 12 Vpp(50 Ω, HV 옵션), 디지털 채널 옵션(2채널 8 / 4채널 16 / 8채널 16·32).
T3AWG3K의 이로운 점
01 · 넓은 출력 전압 ±12 V 출력 윈도우 50 Ω에서 최대 12 Vpp, 하이 임피던스에서 24 Vpp 출력으로 MOSFET 게이트 드라이브 신호, 센서 신호 등 큰 진폭 신호를 직접 생성합니다. |  |

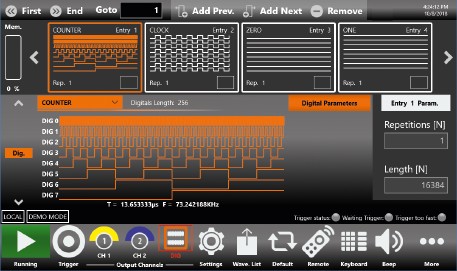

 | 02 · TrueArb · 시퀀서 긴 시퀀스 재생 가변 클록 TrueArb 기술과 파형 시퀀서로 긴 재생 시간이 필요한 복잡한 신호를 생성합니다. |

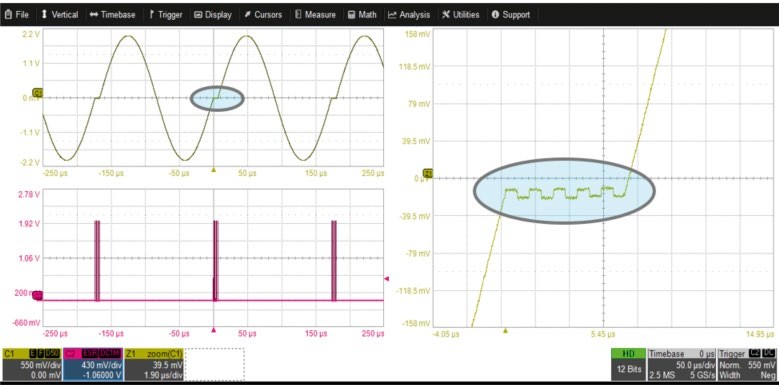

03 · 정밀한 펄스 · 타이밍 104 ps 타이밍 분해능 정밀한 진폭·타이밍 제어로 진폭과 타이밍 변동을 정확하게 에뮬레이션해 장비의 동작 마진을 검증합니다. |  |

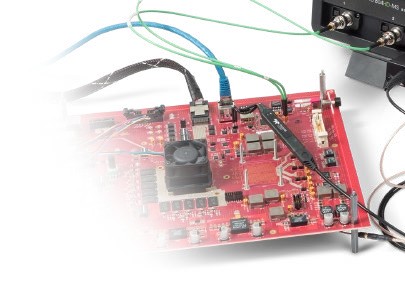

 | 04 · 혼합 신호 테스트 최대 32 디지털 채널 아날로그 채널과 동기화된 디지털 패턴 출력으로 임베디드 시스템과 혼합 신호 회로를 테스트합니다. |

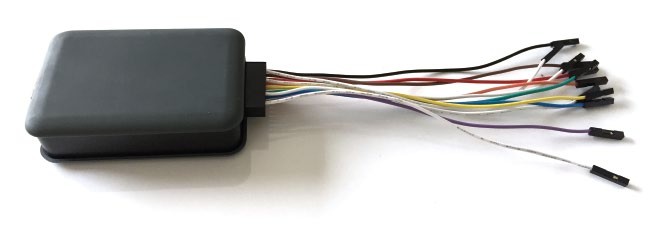

05 · 디지털 출력 액세서리 Mini-SAS · SMA · LVTTL Mini-SAS 케이블, SMA 변환 케이블, LVTTL 어댑터로 다양한 디지털 인터페이스에 연결합니다. |  |
주요 사양
| 주요 사양 | |
| 아날로그 채널 | 2 / 4 / 8채널 |
| 대역폭 | 250 MHz / 350 MHz (8채널 모델 318 MHz) |
| 샘플링 속도 | 1.0 GS/s (32xx) / 1.2 GS/s (33xx), AWG 모드 비보간 |
| 수직 분해능 | 16 bits |
| 파형 메모리 | 채널당 128 Mpts (옵션 256 M / 512 M / 1 Gpts) |
| 출력 전압 | 최대 12 Vpp (50 Ω→50 Ω), 24 Vpp (50 Ω→Hi-Z) |
| 진폭 정확도 | ±(1.0% |setting| ± 10 mV) |
| 타이밍 분해능 | 104 ps |
| 디지털 채널 (옵션) | 2채널: 8, 4채널: 16, 8채널: 16 / 32 |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 소프트웨어 옵션 (2종) | |
|---|---|
| 제품코드 | 내용 |
| T3AWG3-HV / -HV-4CH / -HV-8CH | 고전압 출력 (50 Ω에서 12 Vpp) |
| T3AWG3-…-UPGRADE | 메모리 · 디지털 · 고전압 옵션 사후 업그레이드 |
| 액세서리 (5종) | |
|---|---|
| 제품코드 | 내용 |
| T3AWG3-8DIG-MSCAB | Mini SAS HD 케이블 1 m (디지털 옵션 필요) |
| T3AWG3-8DIG-SMA | Mini-SAS HD → 16x SMA 케이블 (LVDS 8채널) |
| T3AWG3-8DIG-TTL | LVDS → LVTTL 어댑터 |
| T3AWG3-SYNC | 8채널 모델용 SYNC 액세서리 |
| T3AWG3-RACKMOUNT / T3AWG-RACKMOUNT-X | 3U 19인치 랙마운트 키트 |
| 보증 서비스 (1종) | |
|---|---|
| 제품코드 | 내용 |
| T3AWG3xxx-W3 | 3년 보증 (기본 보증 포함) |
기본 구성품
| 전 모델 공통 | 본체, 전원 코드, 시작 가이드, 교정 성적서 |
추가상품 및 자료
메모리 확장, 디지털 출력 채널, SSD 옵션은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 고전압 옵션과 액세서리는 견적 문의 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
