MPS1001
BK Precision MPS1001은 최대 1200 W를 공급하는 1U 모듈형 DC 전원 메인프레임입니다. 300 W 모듈 4개를 모두 장착해도 정격 출력을 낼 수 있어 고전력 다채널 ATE 구성에 알맞으며, 220 V 입력 기준으로 1200 W를 사용합니다. 모듈 동기화와 메인프레임 간 동기화로 여러 대를 하나의 시스템처럼 제어합니다.
1200 W 4슬롯 1U 메인프레임, 300 W 모듈 4개 풀 장착

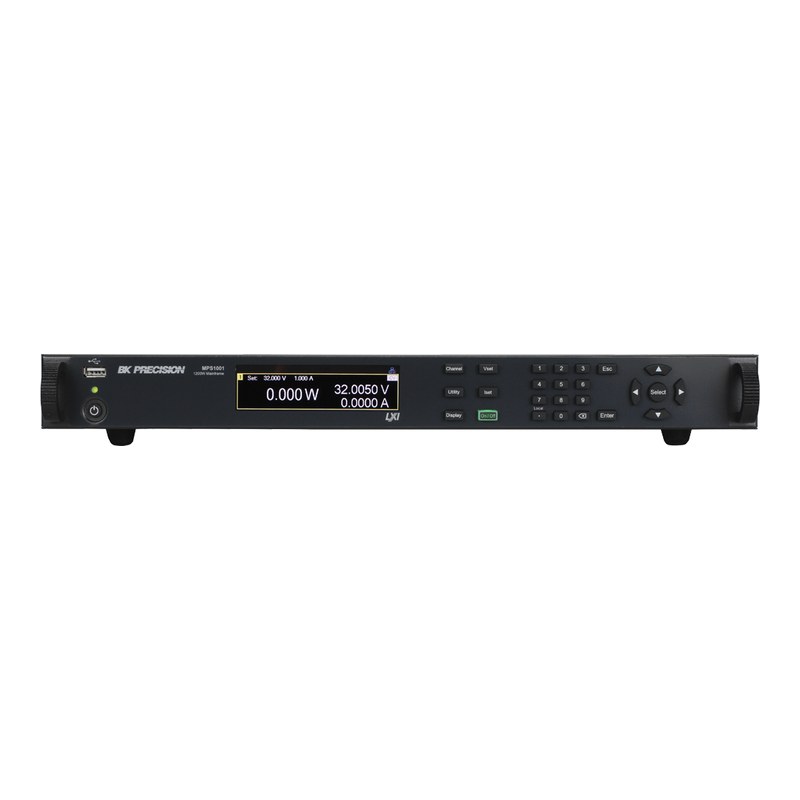

전면 와이드 컬러 TFT 화면에서 장착된 모든 채널을 여러 표시 모드로 확인하고, 전면 USB 호스트로 설정과 리스트 프로그램을 저장합니다. 후면 USB, LAN, GPIB와 디지털 I/O 단자로 PC 제어, 트리거, 메인프레임 동기화를 연결합니다.
MPS 시리즈 데이터시트 (영문)자료실에서 보기 ›MPS1001의 특징
모듈형 설계
8종 DC 모듈 중 필요한 조합을 최대 4개까지 장착하고, 가이드 포스트와 정렬 핀으로 슬롯에 확실하게 고정됩니다.
전력 배분
장착 모듈 합계가 1200 W를 넘어도 메인프레임이 출력을 자동 제한하고, 모듈별 전력 한도를 조정할 수 있습니다.
채널 커플링·출력 시퀀스
채널별 출력 지연, 전압·전류 슬루율, 커플링 모드로 정밀한 파워업 순서를 만듭니다.
시스템 통합
USB, LXI LAN, GPIB 기본 탑재와 SCPI, LabVIEW·IVI-C·IVI.NET 드라이버로 기존 시험 시스템에 쉽게 연결됩니다.
제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 정격 전압 | 정격 전류 | 전력 | 방식 |
|---|---|---|---|---|---|
| MPS1000 | 메인프레임 | - | - | 600 W (총) | 4슬롯, 1U |
| MPS1001 (이 상품) | 메인프레임 | - | - | 1200 W (총) | 4슬롯, 1U |
| MPS1101 | 100 W 모듈 | 15 V | 20 A | 100 W | 멀티레인지 |
| MPS1102 | 100 W 모듈 | 32 V | 9.5 A | 100 W | 멀티레인지 |
| MPS1103 | 100 W 모듈 | 60 V | 5 A | 100 W | 멀티레인지 |
| MPS1104 | 100 W 모듈 | 100 V | 3 A | 100 W | 멀티레인지 |
| MPS1301 | 300 W 모듈 | 15 V | 20 A | 300 W | 고정 레인지 |
| MPS1302 | 300 W 모듈 | 32 V | 9.5 A | 300 W | 고정 레인지 |
| MPS1303 | 300 W 모듈 | 60 V | 5 A | 300 W | 고정 레인지 |
| MPS1304 | 300 W 모듈 | 100 V | 3 A | 300 W | 고정 레인지 |
이런 현장에 적합합니다
고전력 ATE
300 W 모듈 4개로 1U에서 최대 1200 W 다채널 전원 구성
서버·통신 보드 시험
여러 전원 레일에 순차 기동 지연과 슬루율을 설정해 파워 시퀀싱 검증
병렬·직렬 운전
동일 모듈을 묶어 최대 400 V 또는 80 A까지 출력 확장
멀티 랙 시스템
메인프레임 간 동기화로 여러 대의 출력 상태를 한 대에서 제어
MPS1001 주요 사양
| 모델 | MPS1001 |
|---|---|
| 구성 | 4슬롯 모듈형 DC 전원 메인프레임 (모듈 별도 구매, 사용자 장착) |
| 최대 공급 전력 | 1200 W |
| 모듈 슬롯 | 4개 (1~4채널 구성) |
| 호환 모듈 | MPS1101, MPS1102, MPS1103, MPS1104 (100 W), MPS1301, MPS1302, MPS1303, MPS1304 (300 W) |
| 폼팩터 | 1U 랙형 |
| 직렬/병렬 운전 | 동일 모듈 조합 시 최대 400 V 또는 80 A (모델에 따라) |
| 리스트 모드 | 프로그램당 최대 512 스텝, 내부 메모리 10개 프로그램 저장 |
| 명령 응답 시간 | 10 ms (typical) |
| 효율 | 70% |
| 역률 | 0.97 |
| 인터페이스 | USB(USBTMC/가상 COM), LAN(LXI Class C), GPIB, 전면 USB 호스트 |
| 디지털 I/O | 입출력 트리거, 리모트 인히빗, 전압 이상 신호, 메인프레임 간 동기화 |
| 보호 기능 | OVP, OCP, OTP, 키 잠금 |
| 기타 기능 | 내장 웹 서버, NISPOM 메모리 삭제, 인터페이스 개별 비활성화 |
| 입력 전원 | 180~240 VAC ±10%, 50/60 Hz (100~180 VAC 입력 시 최대 출력 600 W로 제한) |
| 최대 정격 입력 전력 | 1700 VA |
| 크기 (W x H x D) | 425 x 44 x 550 mm |
| 무게 | 6.8 kg (블랭크 커버 4개 포함 시 9 kg) |
| 기본 구성품 | 랙마운트 키트, 220 V용 무단자 전원 코드 |
※ 제조사 데이터시트(MPS Series Datasheet, v050626) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
