2704C
BK Precision 2704C는 2,000 카운트 수동 레인지 멀티미터에 정전용량(20 uF), 주파수(20 MHz), 트랜지스터 hFE, 로직 테스트까지 더한 다기능 모델입니다. AC·DC 모두 10 A 전류를 측정하고 저항은 2000 MΩ까지 읽어 전자 회로 수리와 부품 점검에 폭넓게 쓸 수 있습니다.
트랜지스터·로직 테스트까지 담은 다기능 멀티미터
회전 스위치로 기능과 레인지를 직접 고르는 수동 레인지 방식이며, 전면 소켓에 트랜지스터를 꽂아 hFE(0~1000)를 바로 확인합니다. 한 손 조작이 가능한 본체와 자석 행거로 작업대나 금속 패널에서 편하게 사용할 수 있습니다.
2700 Tool Kit 시리즈 데이터시트 (영문)자료실에서 보기 ›2704C의 특징
AC·DC 10 A 전류
20 mA, 200 mA, 10 A 레인지로 직류와 교류 전류를 모두 측정합니다.
2 GΩ 고저항과 정전용량
저항은 2000 MΩ까지, 정전용량은 2 nF~20 uF까지 측정해 절연 상태와 커패시터를 확인합니다.
20 MHz 주파수 카운터
2 kHz~20 MHz 5개 레인지, ±(0.1 % rdg + 3 dgt) 정확도로 신호 주파수를 확인합니다.
hFE·로직 테스트
트랜지스터 전류 증폭률(0~1000)과 디지털 로직 Hi/Lo 레벨을 부저와 함께 판별합니다.

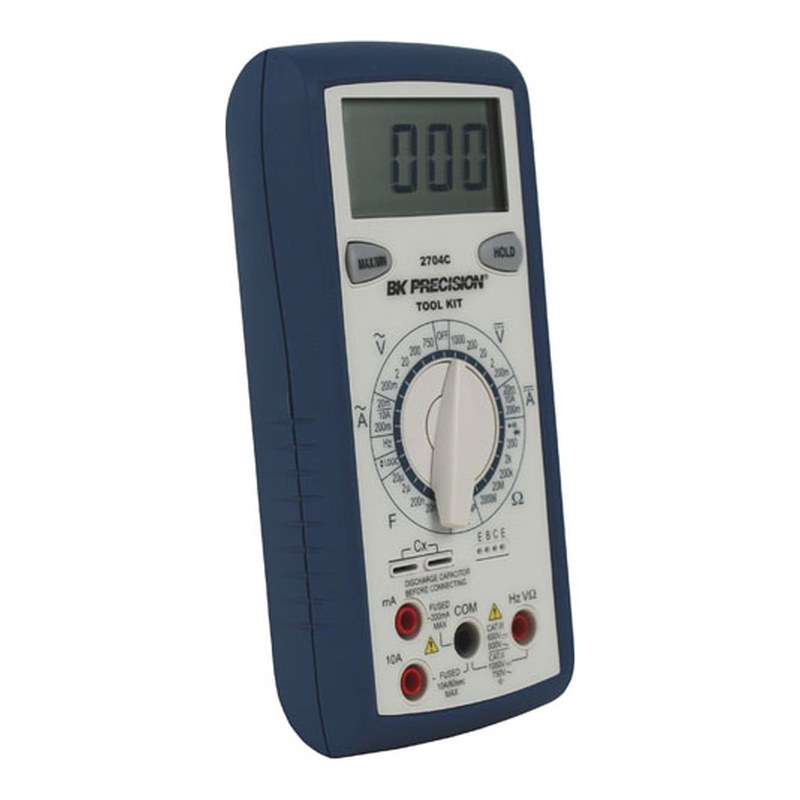

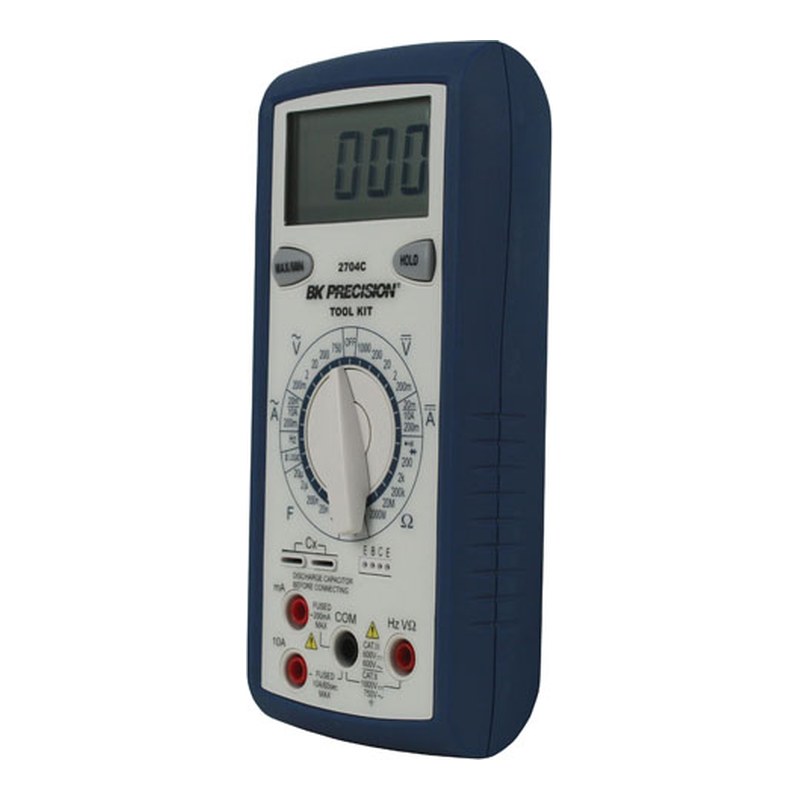

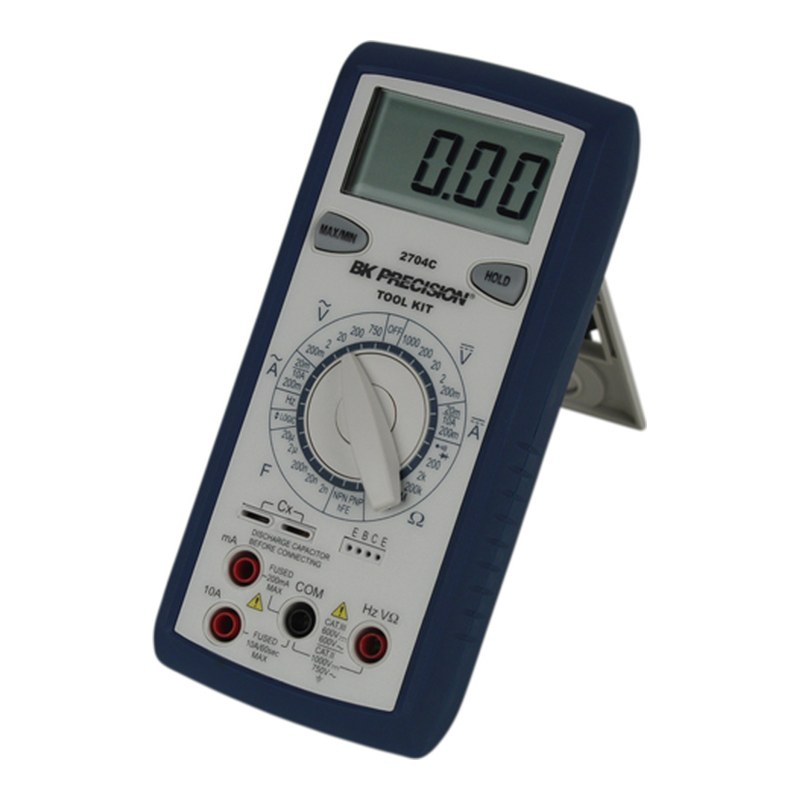

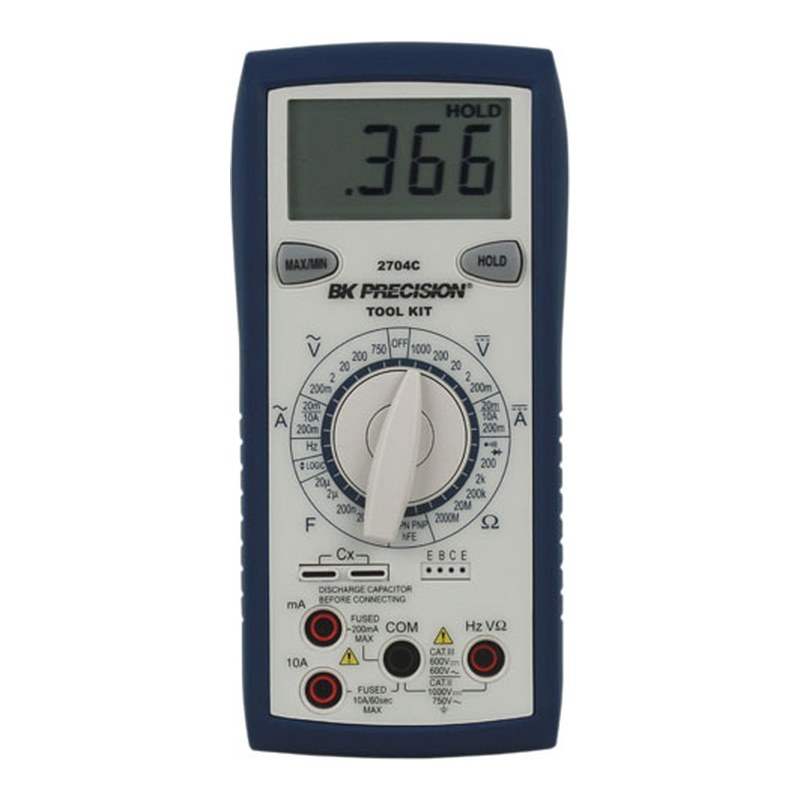

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 레인징 | True RMS | 전류 측정 | 정전용량 | 주파수 |
|---|---|---|---|---|---|
| 2712 | 자동/수동 | AC+DC | 10 A AC/DC | ~40 uF | ~500 kHz |
| 2709B | 자동/수동 | 지원 | 10 A AC/DC | ~66 mF | ~66 MHz |
| 2708B | 자동/수동 | 지원 | 10 A AC/DC | - | - |
| 2707B | 수동 | 지원 | 10 A AC/DC | ~20 uF | ~20 MHz |
| 2706B | 수동 | - | 200 mA AC/DC | ~20 mF | ~40 kHz |
| 2705B | 자동/수동 | - | 10 A AC/DC | - | - |
| 2704C (이 상품) | 수동 | - | 10 A AC/DC | ~20 uF | ~20 MHz |
| 2704C KIT | 수동 | - | 10 A AC/DC | ~20 uF | ~20 MHz |
| 2703C | 수동 | - | 10 A DC | - | - |
이런 현장에 적합합니다
전자 회로 수리
부품 단위 고장 진단과 트랜지스터 선별
디지털 회로 점검
로직 레벨과 클럭 주파수 확인
전기 설비
AC 750 V까지 전원 전압 점검
교육 실습
전자공학 실험실 기본 계측
2704C 주요 사양
| 모델 | 2704C |
|---|---|
| 레인징 | 수동 |
| 표시 | 3 1/2 디지트, 2,000 카운트 LCD |
| DC 전압 | 200 mV, 2 V, 20 V, 200 V, 1000 V / ±(0.8 % rdg + 1 dgt) |
| AC 전압 (50~500 Hz) | 200 mV~750 V (5레인지) / ±(1.5 % rdg + 5 dgt) (200 V·750 V: ±(2.0 % rdg + 5 dgt)) |
| 입력 임피던스 | 10 MΩ |
| DC 전류 | 20 mA, 200 mA, 10 A / ±(1.0 % rdg + 1 dgt) (10 A: ±(3.0 % rdg + 3 dgt)) |
| AC 전류 (50~500 Hz) | 20 mA, 200 mA, 10 A / ±(2.0 % rdg + 5 dgt) (10 A: ±(3.0 % rdg + 5 dgt)) |
| 전류 입력 보호 | 0.5 A/500 V, 10 A/600 V 속단 세라믹 퓨즈 (10 A는 최대 60초 측정 후 10분 휴지) |
| 저항 | 200 Ω, 2 kΩ, 200 kΩ, 20 MΩ, 2000 MΩ / ±(1.0 % rdg + 4 dgt) (20 MΩ: ±(2.0 % rdg + 4 dgt), 2000 MΩ: ±(5.0 % rdg + 10 dgt)) |
| 정전용량 | 2 nF, 20 nF, 200 nF, 2.0 uF, 20 uF / ±(4 % rdg + 10 dgt) |
| 주파수 | 2 kHz~20 MHz (5레인지) / ±(0.1 % rdg + 3 dgt), 감도 2.0 Vrms 이상 |
| 트랜지스터 hFE | 0~1000 (베이스 전류 약 10 uA, VCE 3.0 V) |
| 로직 테스트 | Hi 2.8 V ±0.8 V / Lo 0.8 V ±0.5 V, Lo에서 40 ms 부저 |
| 다이오드·도통 | 다이오드 1.0 mA, ±(1.5 % rdg + 3 dgt) / 도통 100 Ω 미만 부저 |
| 과부하 보호 | 전압: 1000 VDC 또는 750 VACrms / 기타 기능: 500 VDC/ACrms |
| 측정 속도 | 초당 2.5회 |
| 동작 환경 | 0~50 °C, 상대습도 70 % 미만 |
| 전원 | 9 V 배터리 1개 (NEDA 1604, IEC 6F22) |
| 배터리 수명 | 약 150시간 (일반) |
| 크기 | 165 (H) × 78 (W) × 42.5 (D) mm |
| 무게 | 약 285 g (배터리·행거 포함) |
| 기본 구성품 | 사용 설명서, 테스트 리드 1세트, 예비 퓨즈 1개, 9 V 배터리(장착) |
※ 제조사 데이터시트(2704C Data Sheet, 2700 Tool Kit® Series, v041113) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
