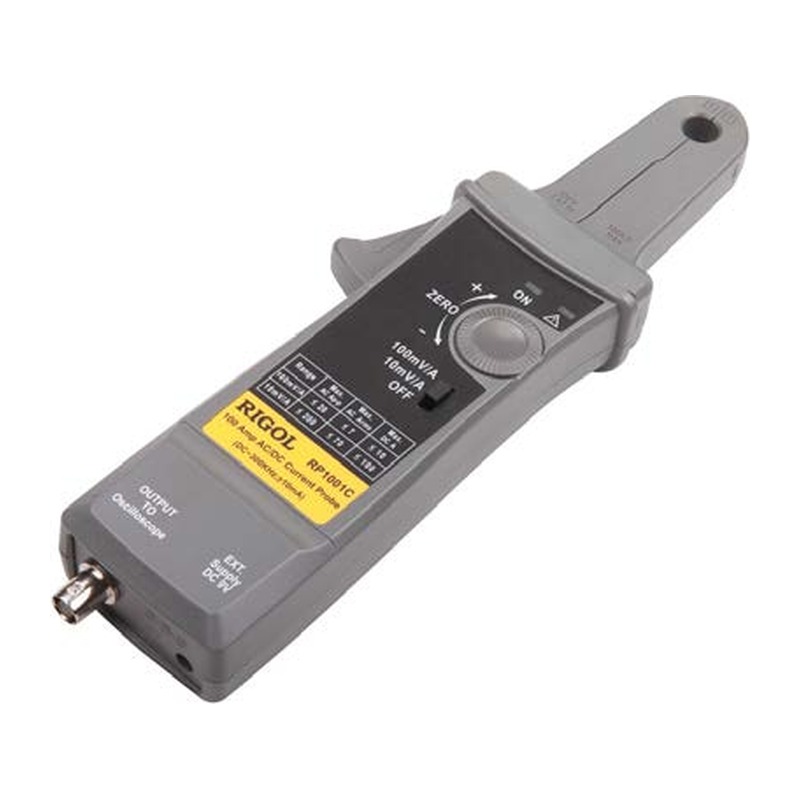

리골 RIGOL · AC/DC 전류 프로브
RP1001C
RP1001C는 회로를 끊지 않고 도체에 집기만 하면 AC·DC 전류를 측정하는 클램프형 전류 프로브입니다. DC~300 kHz 대역에서 피크 100 A(70.7 Arms)까지 측정하며, 어느 브랜드의 오실로스코프에도 BNC로 연결합니다.
300 kHz주파수 대역 (DC~)
100 A최대 피크 전류
2레인지10 / 100 mV/A
CAT III 300 V최대 사용 전압
회로를 끊지 않고 100 A까지
레인지 스위치로 10 mV/A 또는 100 mV/A를 고르면 전원이 켜지고, 영점 조정 노브로 DC 오프셋을 맞춘 뒤 측정합니다. 함께 들어 있는 BNC-바나나 어댑터를 쓰면 멀티미터로도 전류를 잴 수 있습니다.
RP1001C 사용자 가이드 (중문·영문)자료실에서 보기 ›RP1001C의 독창적인 점
두 가지 감도 레인지
100 mV/A 레인지로 작은 전류를 세밀하게, 10 mV/A 레인지로 큰 전류를 넓게 측정합니다.
영점 조정 노브
DC 측정 전에 노브로 출력을 0에 맞추고, DC 성분을 상쇄하는 데에도 씁니다.
배터리 또는 어댑터 전원
9 V 배터리로 약 13시간 쓰거나, 기본 제공 AC 어댑터로 오래 측정합니다.
과부하·배터리 표시
과부하 표시등과 배터리 표시등으로 측정 상태를 바로 확인합니다.
모델 비교
측정할 전류의 크기와 주파수에 맞춰 선택하세요.
| 모델 | 주파수 대역 | 측정 전류 | 출력 감도 | DC 정확도 (일반값) | 최대 도체 지름 |
|---|---|---|---|---|---|
| RP1001C (이 상품) | DC ~ 300 kHz | 피크 100 A (70.7 Arms) | 10 mV/A, 100 mV/A | ±3% ±50 mA (100 mV/A) | 11 mm |
| RP1002C | DC ~ 1 MHz | 피크 70 A (50 Arms) | 50 mV/A, 500 mV/A | ±3% ±20 mA (500 mV/A) | 10.3 mm |
이런 현장에 적합합니다
모터·인버터
모터 구동 전류와 인버터 출력 전류 파형 측정
전원 장치
스위칭 전원의 입력 전류, 돌입 전류 관찰
자동차 전장
배터리·액추에이터·시동 회로의 DC 전류 측정
멀티미터 측정
BNC-바나나 어댑터로 멀티미터에 연결해 AC/DC 전류 측정
RP1001C 주요 사양
| 모델 | RP1001C |
|---|---|
| 프로브 형식 | 클램프형 AC/DC 전류 프로브 |
| 주파수 대역 (-3 dB) | DC ~ 300 kHz |
| 출력 감도 (레인지) | 10 mV/A, 100 mV/A |
| 최대 측정 전류 | 10 mV/A: 피크 100 A (70.7 Arms), 100 mV/A: 피크 10 A (7.07 Arms) |
| DC 정확도 (일반값) | 100 mV/A: ±3% ±50 mA (50 mA~10 A 피크), 10 mV/A: ±4% ±50 mA (500 mA~40 A 피크), 40~100 A 피크: ±15% 이내 |
| 최대 사용 전압 | 300 V CAT III, 600 V CAT II |
| 출력 단자 | BNC (듀얼 BNC 동축 케이블 1 m) |
| 전원 | 9 V 배터리 (NEDA 1604A / IEC 6LR61, 약 13시간) 또는 AC 어댑터 |
| 최대 도체 지름 | 11 mm |
| 크기 / 무게 | 280 × 70 × 32 mm / 260 g (배터리 제외) |
| 사용 온도 | 0 ~ 50 °C (보관 -20 ~ 80 °C) |
| 안전 규격 | EN 61010-1, EN 61010-2-032 |
| 기본 구성품 | 듀얼 BNC 동축 케이블, BNC-바나나 플러그 어댑터, AC 전원 어댑터, 사용자 가이드(중문·영문) |
※ 제조사 사용자 가이드(RP1001C User's Guide) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
