9140-GPIB
BK Precision 9140-GPIB는 9140과 같은 채널당 0~32 V, 0~8 A, 100 W, 총 300 W 3채널 멀티레인지 출력에 GPIB 인터페이스를 더한 모델입니다. USB, LXI LAN, GPIB를 모두 갖춰 기존 GPIB 기반 자동 시험 시스템에 다채널 전원을 그대로 넣을 수 있습니다. 직렬 96 V, 병렬 24 A 결합과 리스트 모드, USB 데이터 기록을 지원합니다.
GPIB까지 갖춘 32 V·8 A 3채널 시스템 전원

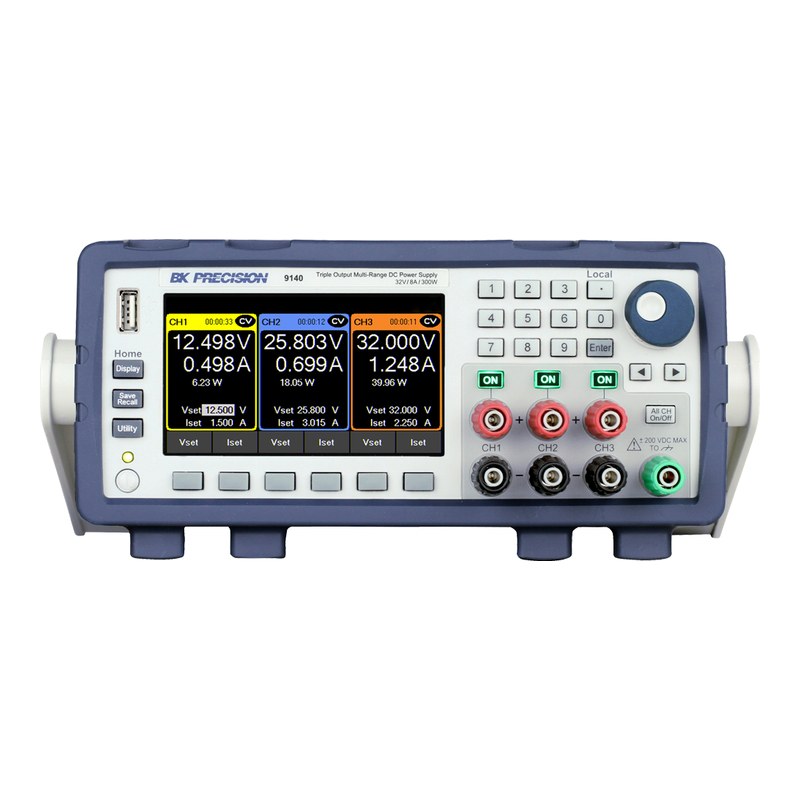

4.3인치 LCD에서 세 채널의 전압·전류·전력을 한 화면에 보고, 숫자 키패드와 로터리 노브로 값을 정밀하게 입력합니다. 전면 USB 호스트 포트로 설정·리스트 프로그램 저장과 데이터 기록을 하고, 후면 채널별 출력 단자는 내부 릴레이로 로컬·원격 센싱을 전환해 점퍼가 필요 없습니다.
9140 시리즈 데이터시트 (영문)자료실에서 보기 ›9140-GPIB의 특징
USB·LAN·GPIB 3종 인터페이스
USBTMC/가상 COM 선택형 USB, LXI 호환 LAN에 GPIB를 더해 레거시 GPIB 시험 랙에도 통합됩니다.
채널당 100 W 멀티레인지
각 채널이 32 V, 8 A 범위 안에서 100 W 곡선을 따라 출력하고, 병렬 결합으로 최대 24 A를 냅니다.
고급 리스트 모드
프로그램당 100스텝, 10개 프로그램을 내부에 저장하고 BOST/EOST 트리거로 외부 계측기와 동기화합니다.
디지털 I/O와 보호 기능
디지털 I/O 단자로 트리거·원격 인히빗·전압 폴트를 연결하고, OVP·OCP·OTP로 DUT와 본체를 보호합니다.
제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 채널 | 채널당 전압 | 채널당 전류 | 총 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9140 | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN |
| 9140-GPIB (이 상품) | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN, GPIB |
| 9141 | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN |
| 9141-GPIB | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN, GPIB |
이런 현장에 적합합니다
GPIB 자동화 시험
기존 GPIB ATE 랙의 다채널 전원 교체·증설
임베디드·MCU
다전원 보드의 전원 시퀀스 시험
국방·정부 과제
NISPOM 준수 초기화가 필요한 시험 환경
생산 라인
다채널 기능 검사 전원
9140-GPIB 주요 사양
| 모델 | 9140-GPIB |
|---|---|
| 출력 채널 | 3채널 (갈바닉 절연·플로팅), 멀티레인지 |
| 채널당 출력 전압 | 0~32 V |
| 채널당 출력 전류 | 0~8 A |
| 채널당 최대 출력 전력 | 100 W |
| 총 출력 전력 | 300 W |
| 채널 결합 | 직렬 최대 96 V / 병렬 최대 24 A |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 5 mVp-p / ≤ 1 mVrms, 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.03% + 4 mV) / 전류 ±(0.1% + 5 mA) |
| 결합 모드 정확도 | 직렬 전압 0.03% + 12 mV, 전류 0.1% + 5 mA / 병렬 전압 0.03% + 4 mV, 전류 0.1% + 15 mA |
| 온도 계수 | 전압 6.4 mV/°C / 전류 1.6 mA/°C |
| 출력 응답 시간 | 상승(10~90%) 전부하 10 ms, 무부하 10 ms / 하강(90~10%) 전부하 10 ms, 무부하 250 ms |
| 과도 응답 시간 (부하 50~100% 변화, 0.5% 이내 복귀) | 0.5 ms |
| OVP / OCP | OVP 범위 35.2 V, 정확도 320 mV / OCP 범위 8.8 A, 정확도 80 mA |
| 기타 보호·안전 | 과열 경고·보호(OTW/OTP), 키 잠금, 원격 인히빗, 전압 폴트 |
| 원격 센싱 보상 | 1 V |
| 인터페이스 | USB (USBTMC 호환 / 가상 COM 선택), LXI 호환 LAN, GPIB |
| 입력 전원 | 100~240 VAC ± 10%, 47~63 Hz, 최대 500 VA |
| 역률 | 0.98 (115 VAC) / 0.94 (230 VAC) |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 213 × 88 × 330 mm (2U 하프랙) |
| 무게 | 5 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(9140 Series Datasheet, v062325) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
