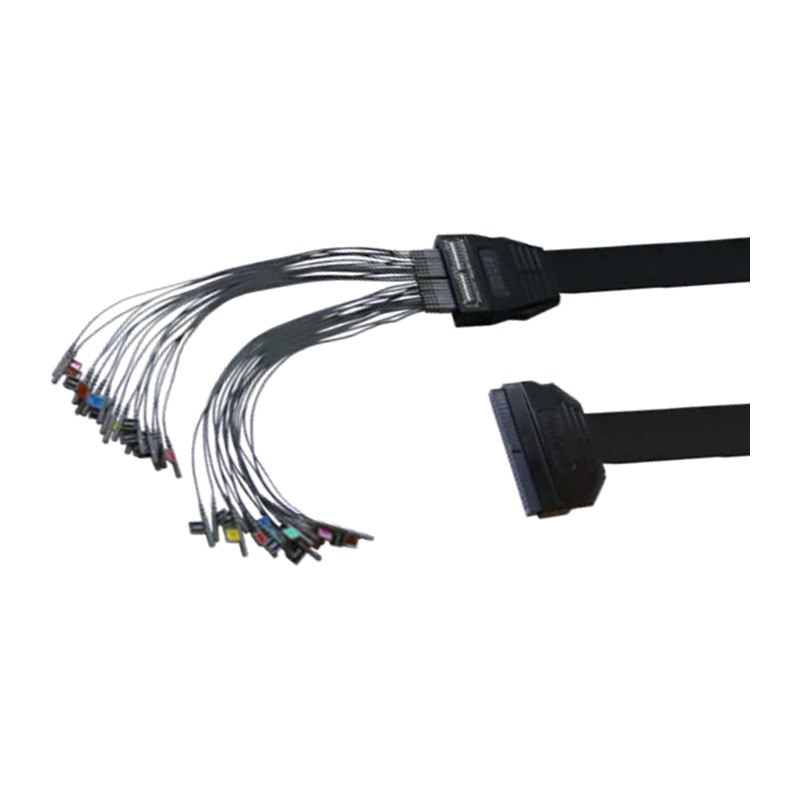

리골 RIGOL · 16채널 액티브 로직 프로브
PLA2216
PLA2216은 MSO5000·DHO900 오실로스코프에 16개 디지털 채널을 더해 로직 분석기 기능을 쓰게 해 주는 액티브 로직 프로브입니다. 아날로그 채널과 디지털 채널을 한 화면에서 함께 보며 임베디드 회로를 디버깅합니다.
16 CH디지털 채널
5 ns최소 검출 펄스
±15 V임계 범위
±40 V최대 입력 (피크)
오실로스코프에 16채널 로직 분석 기능을
프로브 출력을 오실로스코프 전면의 디지털 입력에 연결하고, 측정할 신호에 리드선(또는 그래버)을 연결합니다. LA 메뉴에서 D7~D0, D15~D8 그룹별로 임계 레벨을 따로 정할 수 있습니다.
PLA2216 사용자 가이드 (중문·영문)자료실에서 보기 ›PLA2216의 독창적인 점
두 그룹 임계 레벨
D0~D7과 D8~D15 두 그룹의 임계 레벨을 각각 설정해 서로 다른 로직 전압의 신호를 함께 봅니다.
리드선 20개·그래버 20개
리드선과 그래버를 기본 제공해 신호선과 접지를 원하는 대로 연결합니다.
5 ns 펄스 검출
최소 5 ns의 짧은 펄스까지 검출해 글리치를 놓치지 않습니다.
영점 보정 기능
처음 연결하거나 온도가 바뀌면 LA 메뉴에서 프로브 영점을 보정해 정확도를 유지합니다.
모델 비교
사용하는 오실로스코프에 맞는 로직 프로브를 선택하세요.
| 모델 | 채널 수 | 호환 오실로스코프 | 임계 범위 | 최대 입력 전압 | 입력 임피던스 |
|---|---|---|---|---|---|
| PLA2216 (이 상품) | 16 | MSO5000, DHO900 | ±15 V | ±40 V 피크 | 약 101 kΩ / 8 pF |
| PLA3204 | 4 | MHO5000, DHO5000 | ±15 V | ±40 V 피크 | 100 kΩ / 약 11 pF |
| RPL2316 | 16 | MSO4000, MSO2000A | ±20 V | ±40 V | 101 kΩ / 약 8 pF |
이런 현장에 적합합니다
임베디드 시스템
MCU·FPGA의 GPIO, 제어 신호와 아날로그 신호를 한 화면에서 비교
직렬 버스 해석
I2C, SPI, UART 같은 디지털 버스의 타이밍 확인
병렬 버스·카운터
여러 비트의 데이터 버스와 카운터 동작 관찰
교육·실습
오실로스코프 하나로 로직 분석 실습
PLA2216 주요 사양
| 모델 | PLA2216 |
|---|---|
| 프로브 형식 | 액티브 로직 프로브 |
| 입력 채널 | 16 (D0~D7, D8~D15 두 그룹) |
| 임계 범위 | ±15 V |
| 임계 정확도 | ±(100 mV + 설정값의 3%) |
| 최대 입력 전압 | ±40 V (피크) |
| 최대 입력 동적 범위 | ±10 V + 임계 설정값 |
| 최소 전압 스윙 | 500 mVpp |
| 최소 검출 펄스 | 5 ns |
| 입력 임피던스 | 약 101 kΩ |
| 입력 커패시턴스 | 약 8 pF |
| 케이블 길이 / 리드 길이 | 약 90 cm / 약 25 cm |
| 사용 환경 | 0 ~ 50 °C, 0 ~ 80% RH (보관 -20 ~ 60 °C) |
| 기본 구성품 | 메인 케이블 1, 리드선 20, 그래버 20, 사용자 가이드(중문·영문), 보관 상자 |
| 호환 오실로스코프 | MSO5000, DHO900 시리즈 |
※ 제조사 사용자 가이드(PLA2216 User Guide, UGE29X04-1110) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
