HVL600150
BK Precision HVL600150은 최대 600 V, 150 A, 3 kW를 처리하는 HVL 시리즈 3U DC 전자로드입니다. 400 V급 EV 배터리와 산업용 DC 버스, 고전압 전원공급기 시험에 맞는 전압·전류 균형을 갖췄고, 10 mV·10 mA 분해능으로 설정합니다.
600 V·150 A, 400 V급 시스템 시험용 3 kW 부하
4.3인치 LCD와 사용자 프로그래머블 키 3개로 시험 설정을 빠르게 바꾸고 설정값을 내부 메모리에 저장·호출합니다. USB(USBTMC), LAN, RS232, GPIB가 기본이며 운영 소프트웨어와 배터리 시험 소프트웨어를 제공합니다.
HVL 시리즈 데이터시트 (영문)자료실에서 보기 ›HVL600150의 특징
600 V·150 A
0.5~60 V, 0.5~600 V CV 레인지와 0.15~150 A CC 레인지로 중고전압 대전류 소스를 시험합니다.
3가지 트랜지언트
연속, 펄스, 토글 트랜지언트를 CC 모드 최대 10 kHz, T1·T2 100 µs~10 s로 설정합니다.
조정 가능한 루프 응답
루프 응답 속도와 전압·전류 슬루율을 조정해 시험 대상과의 발진을 막고 안정적으로 동작합니다.
배터리 시험 소프트웨어
방전 시퀀스 작성과 데이터 로깅을 지원하며 외부 전원과 함께 충·방전 사이클 시험도 구성할 수 있습니다.

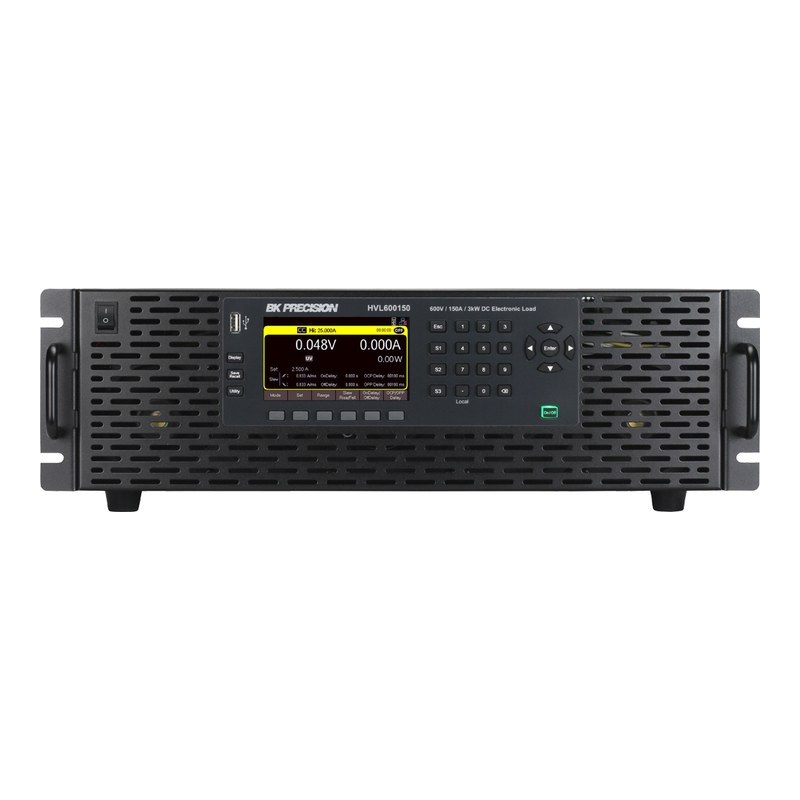

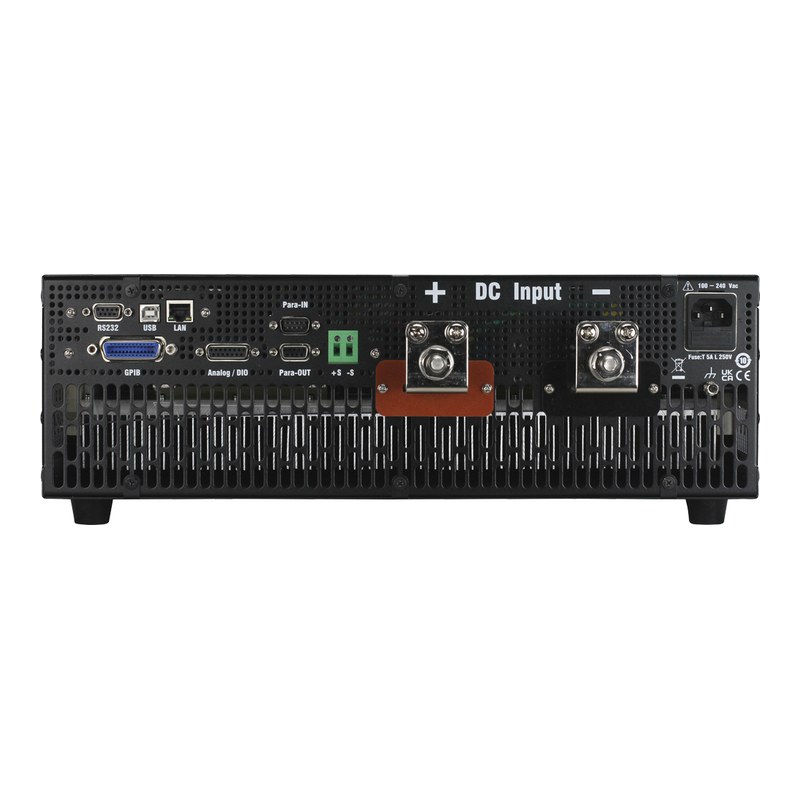

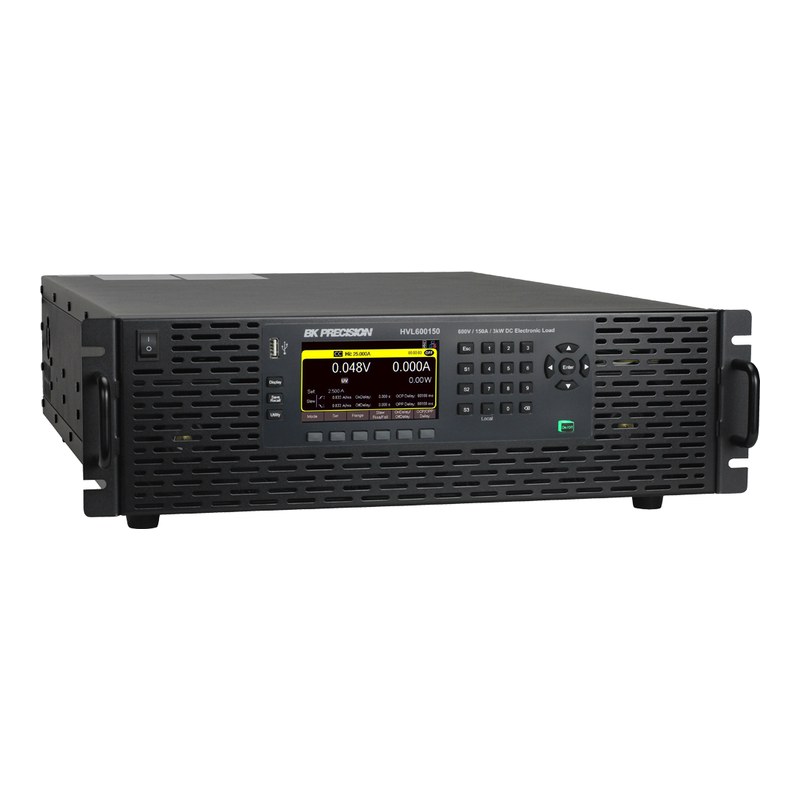

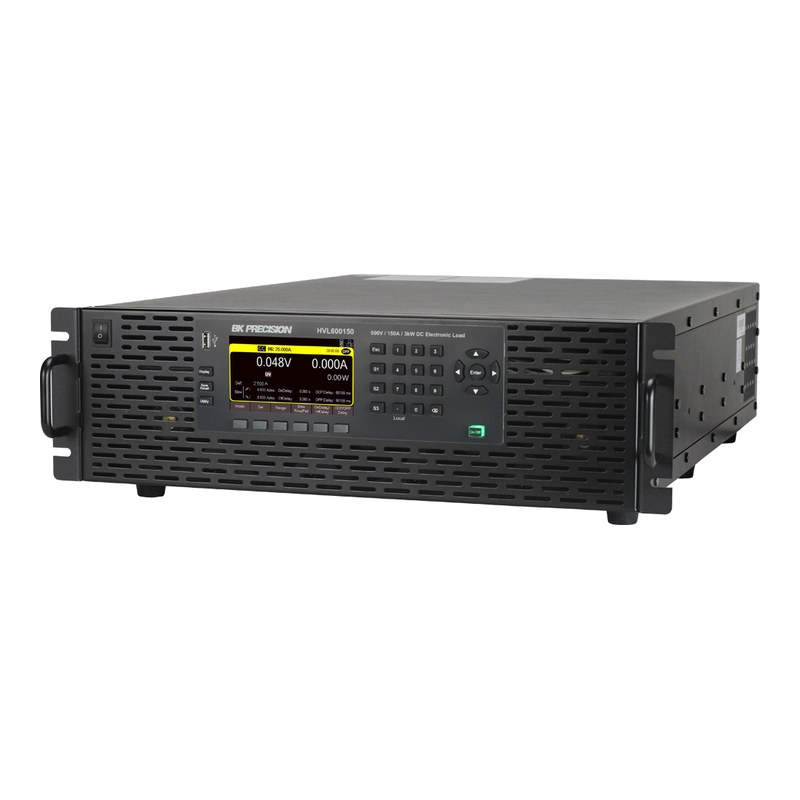

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 크기 |
|---|---|---|---|---|---|
| HVL150250 | 0~150 V | 0~250 A | 2 kW | 1.5 V | 3U |
| HVL150480 | 0~150 V | 0~480 A | 3 kW | 3.0 V | 3U |
| HVL600150 (이 상품) | 0~600 V | 0~150 A | 3 kW | 3.5 V | 3U |
| HVL80075 | 0~800 V | 0~75 A | 3 kW | 2.0 V | 3U |
| HVL100025 | 0~1000 V | 0~25 A | 3 kW | 3.5 V | 3U |
| HVL150750 | 0~150 V | 0~750 A | 6 kW | 1.5 V | 5U |
| HVL600300 | 0~600 V | 0~300 A | 6 kW | 3.5 V | 5U |
| HVL800150 | 0~800 V | 0~150 A | 6 kW | 2.0 V | 5U |
| HVL100050 | 0~1000 V | 0~50 A | 6 kW | 3.5 V | 5U |
이런 현장에 적합합니다
400 V급 EV 배터리
배터리 팩과 모듈 방전 시험
고전압 전원공급기
600 V급 전원 출력 부하 시험
산업용 DC 버스
인버터·드라이브 DC 링크 부하 평가
OBC·충전기
차량용 온보드 충전기 출력 검증
HVL600150 주요 사양
| 모델 | HVL600150 |
|---|---|
| 입력 전압 | 0~600 V |
| 입력 전류 | 0~150 A |
| 입력 전력 | 3000 W |
| 동작 모드 | CC / CV / CR / CW |
| 최소 동작 전압 | 3.5 V (풀스케일 전류) |
| CV 레인지 (Low / High) | 0.5~60 V / 0.5~600 V |
| CV 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mV |
| CC 레인지 (Low / High) | 0.15~15 A / 0.15~150 A |
| CC 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 10 mA |
| CR 레인지 | Low 0.03 Ω~4 Ω / High 4 Ω~3.2 kΩ |
| CW 레인지 | Low 3~300 W / High 3~3000 W |
| CW 정확도 / 분해능 | ±(0.2% + 1% FS) / 10 mW |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, 최대 10 kHz, T1·T2 100 µs~10 s |
| 슬루율 (일반값) | 0.05 A/ms ~ 3000 A/ms, 최소 상승 시간 100 µs |
| 리스트 모드 | 프로그램당 최대 100스텝, 10개 저장, 최대 100,000회 반복 |
| OVP / OCP | OVP 0.394~630 V (0.2% + 0.788 V), OCP 0.098~157.5 A (0.2% + 0.197 A) |
| 저전압 차단 (UVL) | 0.45~600 V (2.5% + 0.75 V) |
| 기타 보호 | OPP, 역전압 보호, 발진 보호, 키 잠금 |
| 병렬 운전 | 동일 모델 최대 10대 (최대 30 kW) |
| 인터페이스 | USB(USBTMC), LAN, RS232, GPIB (SCPI), 전면 USB 호스트 |
| 외부 아날로그 | VMON ±20 mV, IMON ±20 mA, 절연 전압 1500 V |
| 입력 전원 | 100~240 VAC ±10%, 47~63 Hz |
| 크기 (H x W x D) / 무게 | 133 x 428.4 x 665 mm (3U) / 22 kg |
| 사용 온도 | 5 °C ~ 40 °C |
| 기본 구성품 | 전원 코드, 탈착식 입력 보호 커버, 핸들 포함 랙마운트 브래킷 |
※ 제조사 데이터시트(HVL Series Datasheet v072126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
