BK PRECISION · 프로그래머블 DC 전원공급기
1698B
BK Precision 1698B는 1~60 V, 최대 3.3 A를 내는 200 W 프로그래머블 DC 전원공급기입니다. 시리즈 중 가장 높은 60 V 출력과 ≤ 100 mV의 전압 로드 레귤레이션을 갖춰 48 V 계통 장비나 고전압이 필요한 회로 시험에 알맞습니다.
60 V최대 출력 전압
3.3 A최대 출력 전류
200 W최대 출력 전력
10프리셋 메모리
60 V · 3.3 A, 시리즈 최고 전압
키패드, 로터리 노브, V-set/I-set 버튼으로 설정하고 백라이트 LCD에서 전압·전류·전력을 함께 확인합니다. USB와 RS485로 원격 제어하며, RS485 연결 시 시리즈 모델을 섞어 최대 31대까지 묶을 수 있습니다.
1696B 시리즈 데이터시트 (영문)자료실에서 보기 ›1698B의 특징
60 V 고전압 출력
1~60 V 범위로 48 V PoE·통신 장비와 고전압 회로를 시험합니다.
낮은 로드 레귤레이션
전압 ≤ 100 mV, 전류 ≤ 10 mA로 시리즈 중 가장 안정적인 부하 특성을 보입니다.
리스트 모드
최대 20스텝의 전압·전류·시간 시퀀스로 반복 시험을 자동 실행합니다.
보호 기능
OVP·OCP·OTP와 키 잠금으로 장비와 피시험물을 보호합니다.

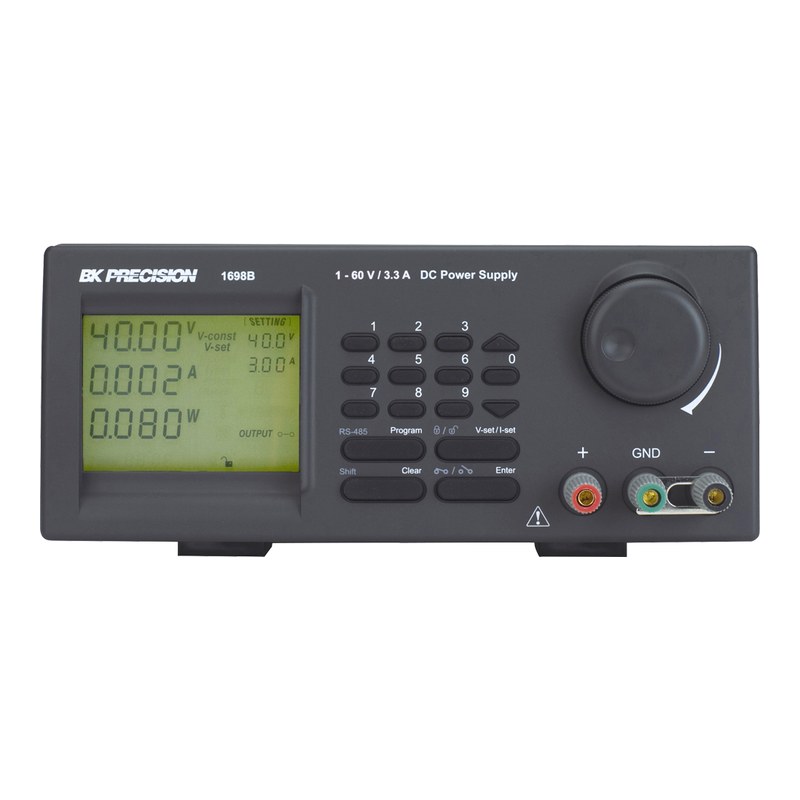

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 전력 | 로드 레귤레이션(V) | 인터페이스 |
|---|---|---|---|---|---|
| 1696B | 1~20 V | 0~10 A | 200 W | ≤ 200 mV | USB, RS485 |
| 1697B | 1~40 V | 0~5 A | 200 W | ≤ 200 mV | USB, RS485 |
| 1698B (이 상품) | 1~60 V | 0~3.3 A | 200 W | ≤ 100 mV | USB, RS485 |
이런 현장에 적합합니다
통신 장비
48 V PoE·텔레콤 장비 시험
전력 전자
DC-DC 컨버터 입력 전원
생산 검사
다중 장비 RS485 자동 시험
연구·교육
고전압 회로 실험
1698B 주요 사양
| 모델 | 1698B |
|---|---|
| 출력 채널 | 1채널 |
| 출력 전압 | 1~60 V |
| 출력 전류 | 0~3.3 A |
| 최대 출력 전력 | 200 W |
| 로드 레귤레이션 | 전압 ≤ 100 mV, 전류 ≤ 10 mA |
| 라인 레귤레이션 (전압) | ≤ 10 mV |
| 설정 분해능 | 전압 100 mV, 전류 10 mA |
| 측정 분해능 | 전압 10 mV, 전류 1 mA, 전력 1 mW |
| 미터 정확도 | 전압 ±(1% + 2 counts, V > 5 V), 전류 ±(1% + 2 counts, I > 0.5 A) |
| 리플·노이즈 | 전압 ≤ 30 mVp-p / ≤ 6 mVrms, 전류 ≤ 10 mArms |
| 효율 | 70% 이상 |
| 표시부 | 백라이트 LCD, 전압·전류·전력 4자리 동시 표시 |
| 프로그래밍 | 리스트 모드 최대 20스텝, 전압·전류 프리셋 10개 저장 |
| 보호 기능 | 과전압(OVP), 과전류(OCP), 과온도(OTP), 키 잠금 |
| 인터페이스 | USB (Type B), RS485 (최대 31대 연결), 기본 SCPI 명령 지원 |
| 입력 전원 | 100~240 VAC ±10%, 50/60 Hz |
| 사용 온도 | 0~40 °C, 80% R.H. 이하 |
| 안전·EMC | EN61010-1:2010, EN55011, EN61000-3-2/-3-3/-6-1 |
| 크기 (W×H×D) | 193 × 98 × 215 mm |
| 무게 | 3 kg |
| 기본 구성품 | PC 소프트웨어, RS485 어댑터, USB 케이블, 테스트 리포트 |
| 옵션 | RS232-RS485 어댑터 (ATR-2485) |
※ 제조사 데이터시트(1696B Series Datasheet, v100924) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
