TEKTRONIX · 5 SERIES MSO LOW PROFILE

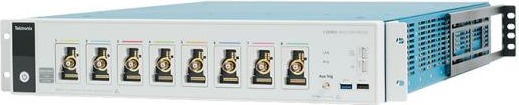

텍트로닉스 MSO58LP 로우 프로파일 고속 디지타이저
1 GHz · FlexChannel 8채널 · 6.25 GS/s · 12비트 ADC · 125 Mpts · 2U 랙형
5 Series MSO의 측정 성능을 높이 2U(87.3 mm)의 19인치 랙형 본체에 담았습니다. 채널 밀도가 높은 자동화 시험 장비(ATE), 다채널 데이터 수집, 물리 실험 시스템에 알맞으며, 여러 대를 한 랙에 쌓아 수십 채널을 구성할 수 있습니다.
1 GHz 아날로그 대역폭 | 6.25 GS/s 전 채널 샘플링 | 12 bit ADC (고해상도 16비트) | 8 CH FlexChannel (디지털 64채널) | 2U 19인치 랙 높이 |
MSO58LP의 이로운 점

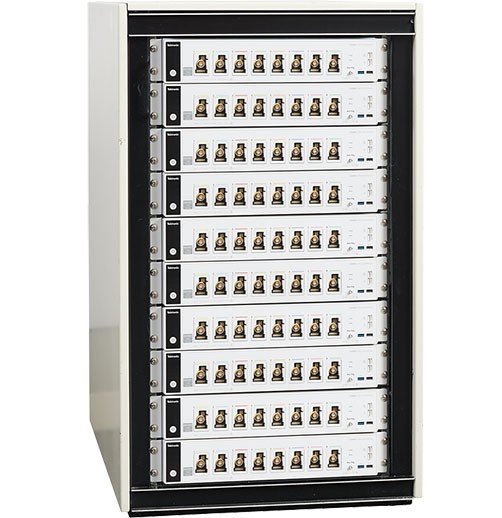

01 · 고밀도 랙 구성 2U 높이에 8채널, 여러 대를 쌓아 확장 19인치 랙에 맞는 2U 본체에 FlexChannel 8개와 보조 트리거 입력을 갖췄습니다. 측면 통풍 구조라 바로 위아래로 쌓아 설치할 수 있고, 랙 마운트 브래킷이 기본으로 달려 있어 상자에서 꺼내 바로 장착합니다. |  |

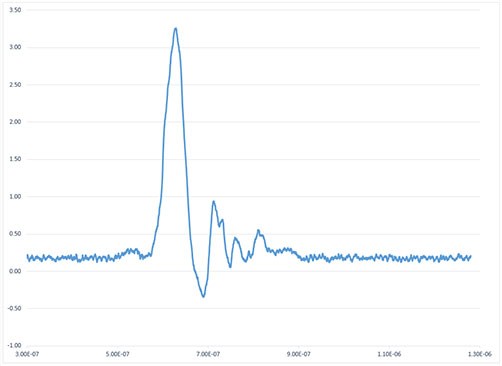

 | 02 · 12비트 정밀도 12비트 ADC와 125 Mpts 표준 레코드 일반적인 8비트 ADC보다 16배 세밀한 12비트 ADC(고해상도 모드 최대 16비트)로 작은 신호를 정확하게 잡아냅니다. 최대 샘플링 속도에서 채널당 125 Mpts를 기록합니다. |

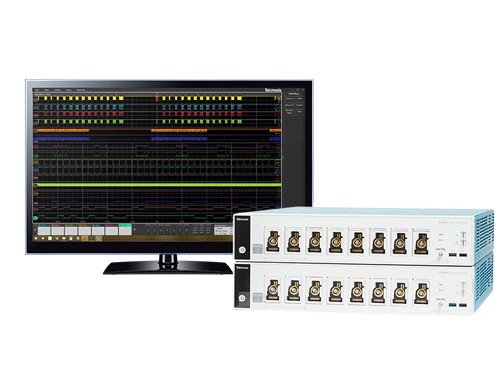

03 · 같은 사용 환경 모니터를 연결하면 5 Series MSO와 같은 화면 외부 터치 모니터를 연결하면 벤치형 5 Series MSO와 같은 터치 사용자 인터페이스를 그대로 씁니다. 옵션 벤치 변환 키트로 다리와 손잡이를 달아 실험실 책상에서도 쓸 수 있습니다. |  |
 | 04 · FlexChannel 채널마다 아날로그 1개 또는 디지털 8개 TLP058 로직 프로브를 꽂으면 그 채널이 디지털 8채널로 바뀌어 최대 64채널 디지털까지 확장됩니다. TekVPI 프로브 인터페이스로 프로브 전원을 별도 공급 없이 쓸 수 있습니다. |

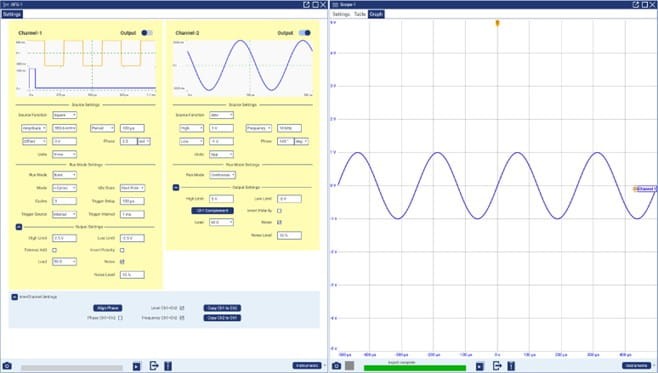

05 · 자동화 · 원격 SCPI 프로그래밍과 브라우저 원격 조작 10/100/1000 이더넷과 USB 3.0 디바이스 포트로 SCPI 명령을 보내 Python, MATLAB, LabVIEW, IVI·VISA, 소켓으로 제어합니다. 표준 웹 브라우저로 화면을 보고 조작하는 e*Scope를 지원합니다. |  |

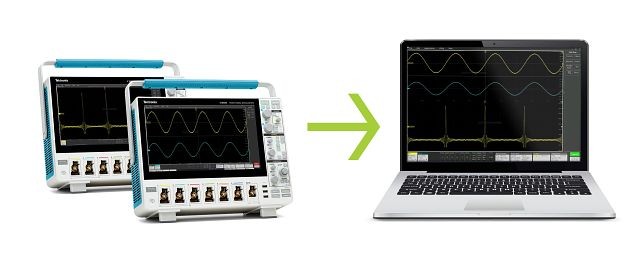

 | 06 · 고속 데이터 전송 측정 데이터를 PC로 빠르게 측정한 파형 데이터를 네트워크로 PC에 빠르게 보내 분석 프로그램에서 바로 처리할 수 있어, 많은 데이터를 다루는 시험 시스템의 처리 시간을 줄입니다. 운영체제는 보안에 유리한 폐쇄형 Linux입니다. |
MSO58LP 주요 사양
| FlexChannel 입력 | 8채널 (각 채널 아날로그 1개 또는 TLP058로 디지털 8개), 보조 트리거 입력 |
| 대역폭 | 1 GHz (업그레이드 불가), 대역폭 제한 20 MHz, 250 MHz |
| 샘플링 속도 | 6.25 GS/s (모든 아날로그·디지털 채널), 보간 최대 500 GS/s |
| 레코드 길이 | 125 Mpts/ch 표준 (업그레이드로 최대 500 Mpts) |
| 수직 해상도 | 12비트 ADC (고해상도 모드 최대 16비트), 1 GHz에서 7.6 ENOB |
| 파형 캡처 속도 | 500,000 파형/s 이상, FastFrame 세그먼트 메모리 |
| 입력 임피던스 | 50 Ω ±1% / 1 MΩ ±1%, 13.0 pF |
| 입력 감도 | 1 MΩ: 500 µV/div ~ 10 V/div, 50 Ω: 500 µV/div ~ 1 V/div |
| 최대 입력 전압 | 1 MΩ: 300 Vrms CAT II / 50 Ω: 5 Vrms (피크 ±20 V 이하) |
| 트리거 | 에지, 펄스 폭, 런트, 타임아웃, 윈도우, 로직, 셋업/홀드, 상승/하강 시간, 병렬 버스, 시퀀스, 비주얼 트리거 |
| 측정·분석 | 자동 측정 36종, 커서, 추세·히스토그램·스펙트럼 도표, FFT, 고급 수식 편집기, TIE·위상 노이즈 지터, 검색 |
| 함수 발생기 (5-AFG) | 50 MHz 임의/함수 발생기 (옵션) |
| 부가 기능 | 4자리 DVM, 8자리 트리거 주파수 카운터 (제품 등록 시 무료) |
| 영상 출력 | 1,920 × 1,080 (DisplayPort, DVI-D) |
| 인터페이스 | USB 호스트 6포트, USB 디바이스 1포트, LAN 10/100/1000BASE-T |
| 운영체제 | 폐쇄형 Linux |
| 전원 | 100 ~ 240 V (50/60 Hz) / 115 V (400 Hz), 최대 400 W |
| 크기 (H × W × D) | 87.3 × 432 × 621.5 mm (2U, 19인치 랙) |
| 무게 | 12.7 kg |
| 보증 | 3년 |
옵션 안내
| 장비 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 5-AFG | 임의/함수 발생기 추가 |
| 5-SEC | 모든 USB·이더넷 포트와 펌웨어 업그레이드 잠금 보안 기능 |
| 레코드 길이 업그레이드 | 125 Mpts → 250 / 500 Mpts |
| 벤치 변환 키트 | 다리 4개와 손잡이로 책상 위 사용 |
| 시리얼 프로토콜 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 5-SREMBD · 5-SRCOMP | I2C·SPI, RS-232/422/485/UART |
| 5-SRAUTO · 5-SRAUTOSEN | CAN·CAN FD·LIN·FlexRay, SENT |
| 5-SRAERO · 5-SRAUDIO | MIL-STD-1553·ARINC 429, I2S·LJ·RJ·TDM |
| 5-SRENET · 5-SRUSB2 · 5-SRPM | 이더넷 10/100, USB 2.0, SPMI |
| 분석 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 5-PWR | 고급 전력 측정·분석 |
| 5-DJA | 고급 지터·아이 다이어그램 분석 |
| 5-DPM · 5-IMDA | 디지털 전원 관리, 인버터·모터 드라이브 분석 |
| 5-MTM · 5-UDFLT · 5-VID | 마스크/한계 테스트, 사용자 정의 필터, 비디오 트리거 |
| 5-SV-BW-1 · 5-SV-RFVT | 스펙트럼 보기 대역폭 확장, RF 대 시간 분석 |
| 함께 쓰기 좋은 프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TLP058 | 8채널 로직 프로브 |
| TPP0500B · TPP1000 | 패시브 전압 프로브 500 MHz / 1 GHz |
| TIVP · TICP (IsoVu) | 광절연 전압·전류 프로브 |
| TDP · TAP · THDP 시리즈 | 차동·액티브·고전압 차동 프로브 |
| TCP0030A · TCP0020 · TCP0150 | AC/DC 전류 프로브 |
기본 구성품
| 기본 구성품 | 랙 마운트 브래킷 장착, 설치·안전 설명서, 통합 온라인 도움말, 전원 코드, ISO9001/ISO17025 교정 성적서 (프로브는 별도) |
| 보증 | 3년 |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
