9130C
BK Precision 9130C는 30 V / 3 A 채널 2개와 5 V / 3 A 채널 1개로 총 195 W를 공급하는 3채널 리니어 프로그래머블 DC 전원공급기입니다. 1 mV / 1 mA 설정·측정 분해능과 1 mVrms 이하의 낮은 리플로 정밀 아날로그 회로와 디지털 로직을 함께 구동합니다. 시리즈에서 가장 가벼운 7.7 kg 하프랙 본체에 원격 센싱과 USB·RS232 인터페이스를 갖췄습니다.
1 mV / 1 mA 분해능의 195 W 절연 3채널

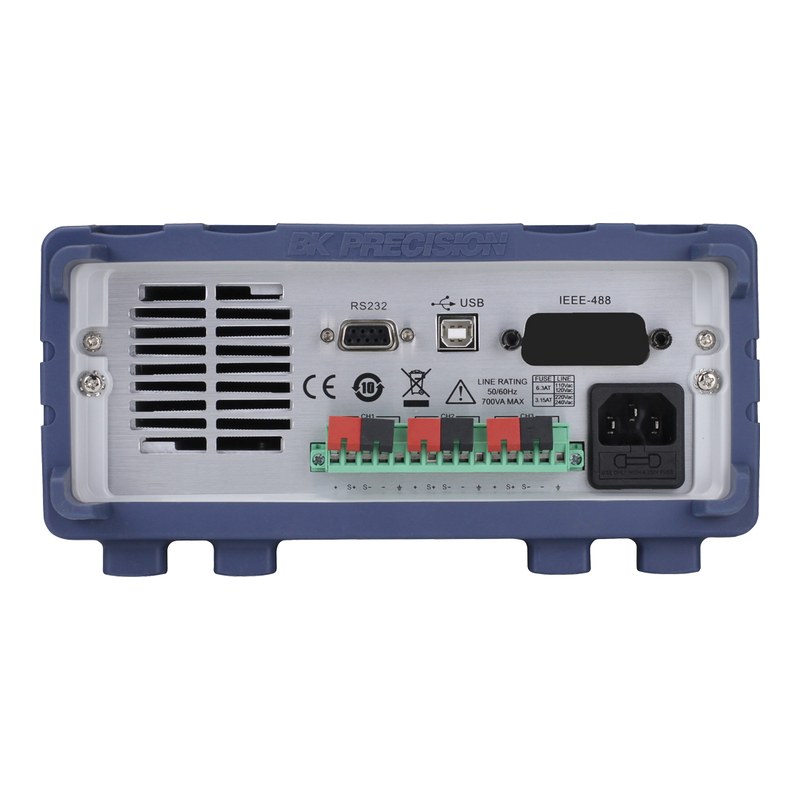

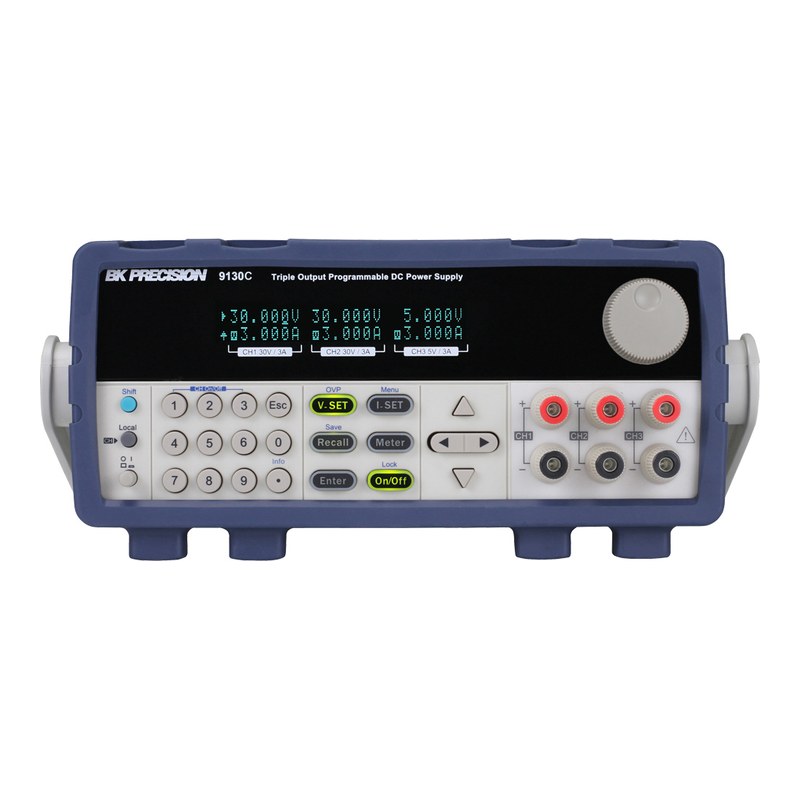

숫자 키패드와 로터리 노브, 커서 키로 채널별 전압·전류를 입력하고 VFD 화면에서 세 채널을 동시에 확인합니다. 후면 USB(USBTMC)·RS232로 SCPI 원격 제어를 하며, LabVIEW 드라이버와 PC 소프트웨어로 시퀀스 생성과 데이터 기록이 가능합니다.
9130C 시리즈 데이터시트 (영문)자료실에서 보기 ›9130C의 특징
절연 3채널과 바이폴라 구성
세 채널이 독립·절연되어 있어 CH1·CH2로 ±30 V 전원을 만들고 CH3 5 V로 로직 회로를 함께 구동합니다.
직렬·병렬·트래킹 결합
CH1·CH2 직렬로 60 V, 채널 병렬로 전류를 늘리며, 트래킹 모드로 여러 채널을 설정 비율에 맞춰 함께 조정합니다.
1 mV / 1 mA 고분해능
전압 정확도 0.03% + 10 mV, 전압 리플 1 mVrms 이하로 정밀 회로 시험에 알맞습니다.
타이머와 36개 설정 메모리
0.1~99999.9초 출력 타이머로 정해진 시간만 전원을 공급하고, 설정 36개를 저장·리콜합니다.

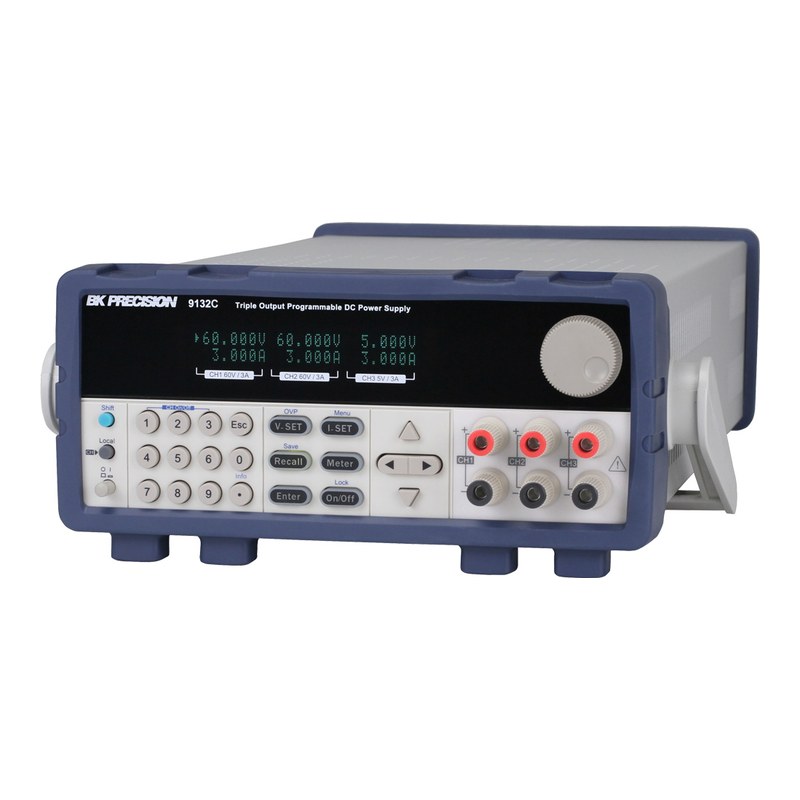

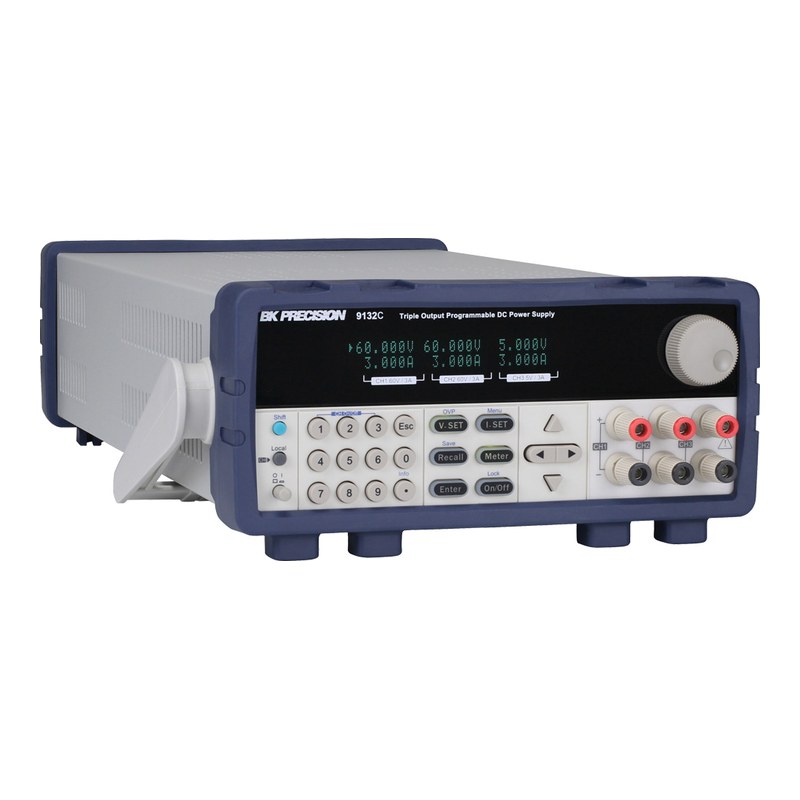

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 채널 | 출력 전압 | 출력 전류 | 총 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9130C (이 상품) | 3CH (절연) | 0~30 V ×2, 0~5 V | 0~3 A ×3 | 195 W | USB, RS232 |
| 9131C | 3CH (절연) | 0~30 V ×2, 0~5 V | 0~6 A ×2, 0~3 A | 375 W | USB, RS232 |
| 9132C | 3CH (절연) | 0~60 V ×2, 0~5 V | 0~3 A ×3 | 375 W | USB, RS232 |
이런 현장에 적합합니다
아날로그 회로
±전원이 필요한 연산증폭기·오디오 회로 시험
임베디드 개발
MCU 보드와 주변 회로 동시 전원
생산 테스트
SCPI 기반 다채널 기능 검사
교육·연구실
정밀 다채널 실험 전원
9130C 주요 사양
| 모델 | 9130C |
|---|---|
| 출력 채널 | 3채널 (독립·전기적 절연) |
| 출력 전압 | CH1·CH2 0~30 V / CH3 0~5 V |
| 출력 전류 | CH1·CH2·CH3 0~3 A |
| 총 출력 전력 | 195 W |
| 로드 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 리플·노이즈 | 전압 ≤ 1 mVrms / 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.03% + 10 mV) / 전류 ±(0.1% + 5 mA) |
| 직렬 결합 정확도 | 전류 0.05% + 10 mA |
| 병렬 결합 정확도 | 전압 0.02% + 5 mV / 전류 0.1% + 20 mA |
| 과도 응답 시간 (부하 10%→100%, 15 mV 이내 복귀) | CH1·CH2 ≤ 180 μs / CH3 ≤ 160 μs |
| 상승 시간 (전부하 / 무부하) | CH1·CH2 ≤ 100 ms / CH3 ≤ 20 ms |
| 하강 시간 (전부하) | CH1·CH2 ≤ 2.4 ms / CH3 ≤ 1 ms |
| 하강 시간 (무부하) | CH1·CH2 ≤ 4 s / CH3 ≤ 300 ms |
| 메모리 | 4그룹 × 9개 (설정 36개) |
| 타이머 | 0.1~99999.9초 |
| 보호 기능 | 과전압(OVP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (USBTMC 호환), RS232 / SCPI 지원 |
| 입력 전원 | 110/220 VAC (±10%), 47~63 Hz |
| 사용 온도 | 0~40 °C, 상대 습도 80% 이하 |
| 크기 (W×H×D) | 214.5 × 88.2 × 354.6 mm |
| 무게 | 7.7 kg |
| 기본 구성품 | 전원 코드, 사용자 매뉴얼 |
| 옵션 | IT-E151 랙마운트 키트 |
※ 제조사 데이터시트(9130C Series Datasheet, v042424) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
