NF 에누에프 · 주파수 특성 분석기 (FRA)

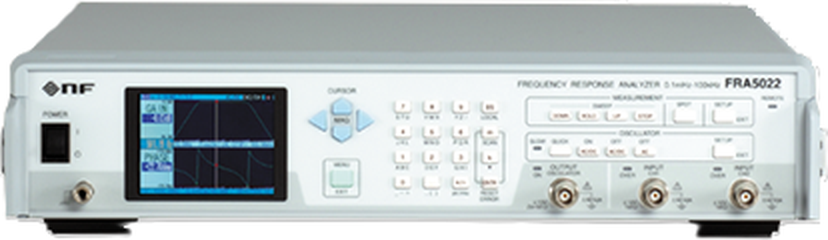

FRA5022주파수 특성 분석기 (0.1mHz ~ 100kHz)
전기화학 측정과 기계계통의 서보 해석에 최적인 주파수 범위를 커버하는 주파수 특성 분석기(FRA)입니다. 높이 88mm(2U)의 얇은 본체로 랙 시스템 구성에도 알맞습니다.
0.1mHz~100kHz측정 주파수
±0.05dB진폭 확도 (위상 ±0.3°)
120dB다이나믹 레인지
2U높이 88mm 얇은 본체
제품 특징
FRA5022 카탈로그 (PDF)자료실에서 다운로드 ▶- 측정 주파수 0.1mHz ~ 100kHz: 전기화학 측정, 기계계통 서보 해석에 최적
- 진폭 확도 ±0.05dB, 위상 확도 ±0.3°: 디지털 푸리에 적분 방식과 셀프 교정 기능
- 다이나믹 레인지 120dB: 측정 주파수 포인트마다 레인지를 최적화하는 오토레인지, 고분해능 A/D 변환기
- 절연 구조: 신호원 출력과 2채널 입력이 케이스 및 입출력 간 절연되어 서보 루프 측정 시 신호 주입이 쉽고 잘못된 접속으로 인한 기기 파손·오차를 예방
- 초저주파 측정시간 단축: 2채널 동시 샘플링으로 전기화학 분야 초저주파 영역 측정 시간 단축
- 빠른 설정 변환: 미리 저장한 설정을 원터치로 전환, 생산 라인용으로 편리
- 뷰어 소프트웨어: PC에서 측정 데이터를 다양한 그래프로 표시하고 CSV로 변환
주요 사양
| 구분 | 항목 | 사양 |
|---|---|---|
| 발진부 | 출력 파형 / 주파수 범위 | 정현파 / 0.1mHz ~ 100kHz |
| 주파수 분해능 / 확도 | 5자리 또는 0.01mHz / ±50ppm | |
| AC 진폭 설정 범위 | 0V ~ 10Vpk 또는 0 ~ 7.07Vrms (Vpk, Vrms 설정 가능) | |
| 진폭 설정 분해능 | 0.01Vpk (≥1Vpk), 0.001Vpk (<1Vpk) | |
| 분석부 | 입력 채널 / 임피던스 | 2채널 / 1MΩ, 60pF 병렬 |
| 주파수 레인지 | 0.1mHz ~ 100kHz | |
| 최대 입력 전압 | 측정 범위 ±10V, 비파괴 최대 입력 ±12V | |
| 오버 검출 레벨 | 0.01 ~ 19.99Vrms, 설정 분해능 0.01Vrms | |
| IMRR | 120dB 이상 (1Hz ~ 60Hz, 신호원 임피던스 1Ω 이하) | |
| 다이나믹 레인지 | 120dB 이상 (1Hz ~ 100kHz, 적분 시간 10s 이상 또는 100주기 이상) | |
| 절연 | 절연 내전압 | ±42V 또는 30Vrms (발진기 출력, 분석부 각 채널 입력) |
| 크기 | 외형 | 약 434 × 88 × 403 mm (돌기부 제외, 치수도 참조) |
구성과 옵션은 견적 문의해 주세요.

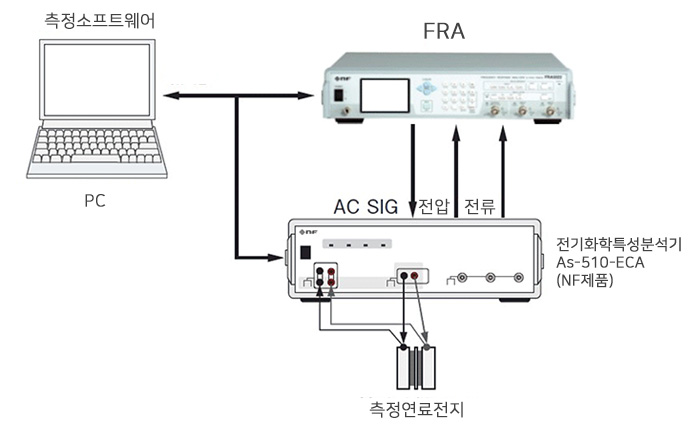

활용 예 · 전지 내부 임피던스 측정
전지 내부 임피던스 측정
FRA와 전자부하를 조합해 전지의 교류 임피던스를 측정합니다. FRA는 직류의 영향을 받지 않아 임의의 출력 전류에서 상세한 임피던스 측정이 가능하고, 0.1mHz의 직류에 가까운 주파수부터 측정할 수 있습니다.

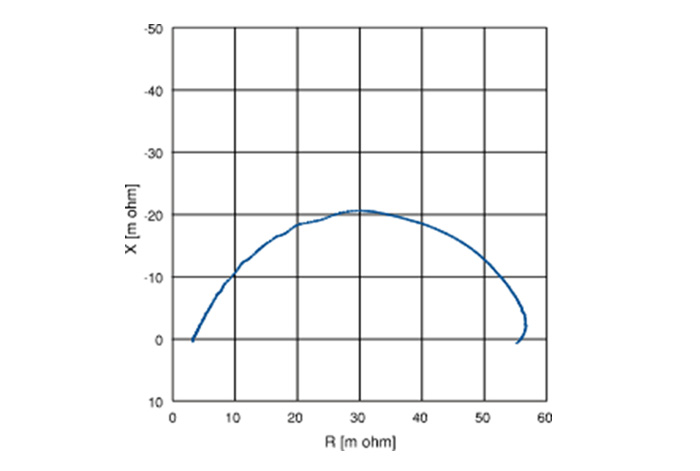

연료전지 교류 임피던스 특성
연료전지의 교류 임피던스 특성을 나이퀴스트 선도로 표시한 측정 예입니다.

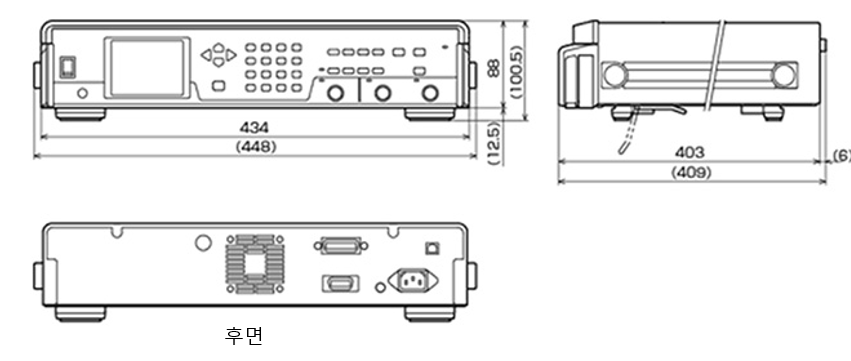

외형 치수도
외형 치수도
전면, 측면, 후면 치수도입니다. 단위 mm.
가격 · 납기 안내 · 구성과 옵션에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
