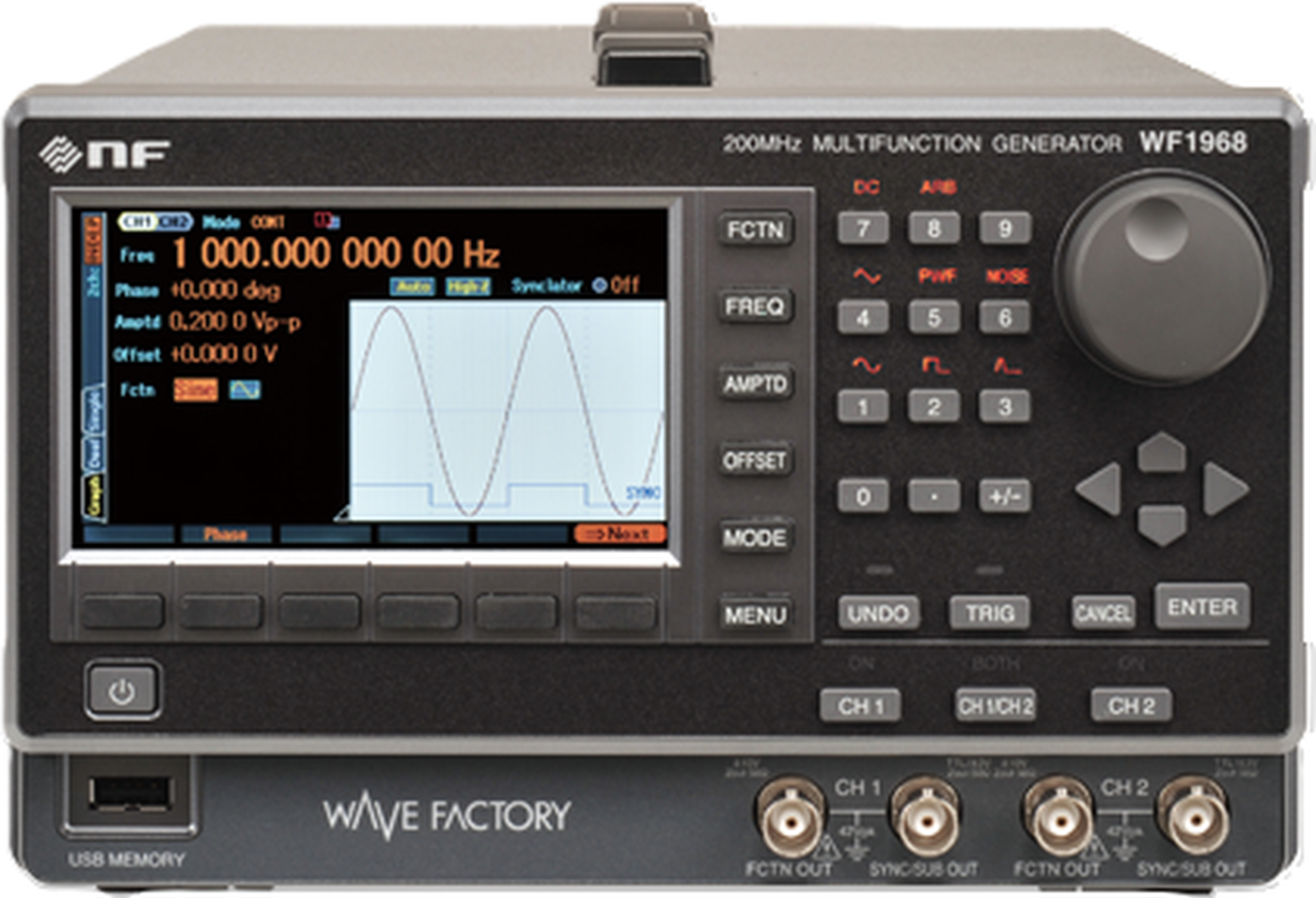

WF1967 / WF1968200MHz 멀티 펑션 제너레이터 (1CH / 2CH)
정현파 0.01μHz~200MHz, 구형파·펄스 70MHz까지 출력하는 고주파수 정밀 신호원입니다. 16비트 진폭 분해능, 최대 20Vp-p 출력, 지터 85ps rms 이하, 변형률 0.04% 이하의 고품질 파형과 25종의 파라미터 가변 파형을 지원합니다. WF1967은 1채널, WF1968은 2채널 모델입니다.
최고 200MHz, 고정확도 · 고분해능 신호원
주파수 확도 ±(3ppm + 6pHz), 0.01μHz(50MHz 미만)의 고분해능 설정이 가능합니다. 가격은 견적 문의해 주세요.
WF1967/WF1968 카탈로그자료실에서 다운로드 ▶주요 특징
넓은 주파수 범위
정현파 0.01μHz~200MHz, 구형파·펄스파 0.01μHz~70MHz를 출력합니다.
진폭 설정 최대 20Vp-p
110MHz 이하에서 20Vp-p, 최소 분해능 0.1mVp-p, 0Vp-p 설정도 가능하며 오토 레인지로 항상 높은 진폭 확도를 얻습니다.
다채로운 발진 모드
연속, 스윕(주파수·위상·진폭·DC 오프셋·듀티), 버스트, 시퀀스, 내부/외부 변조(FM, FSK, PM, PSK, AM, DC 오프셋 변조, PWM)를 지원합니다.

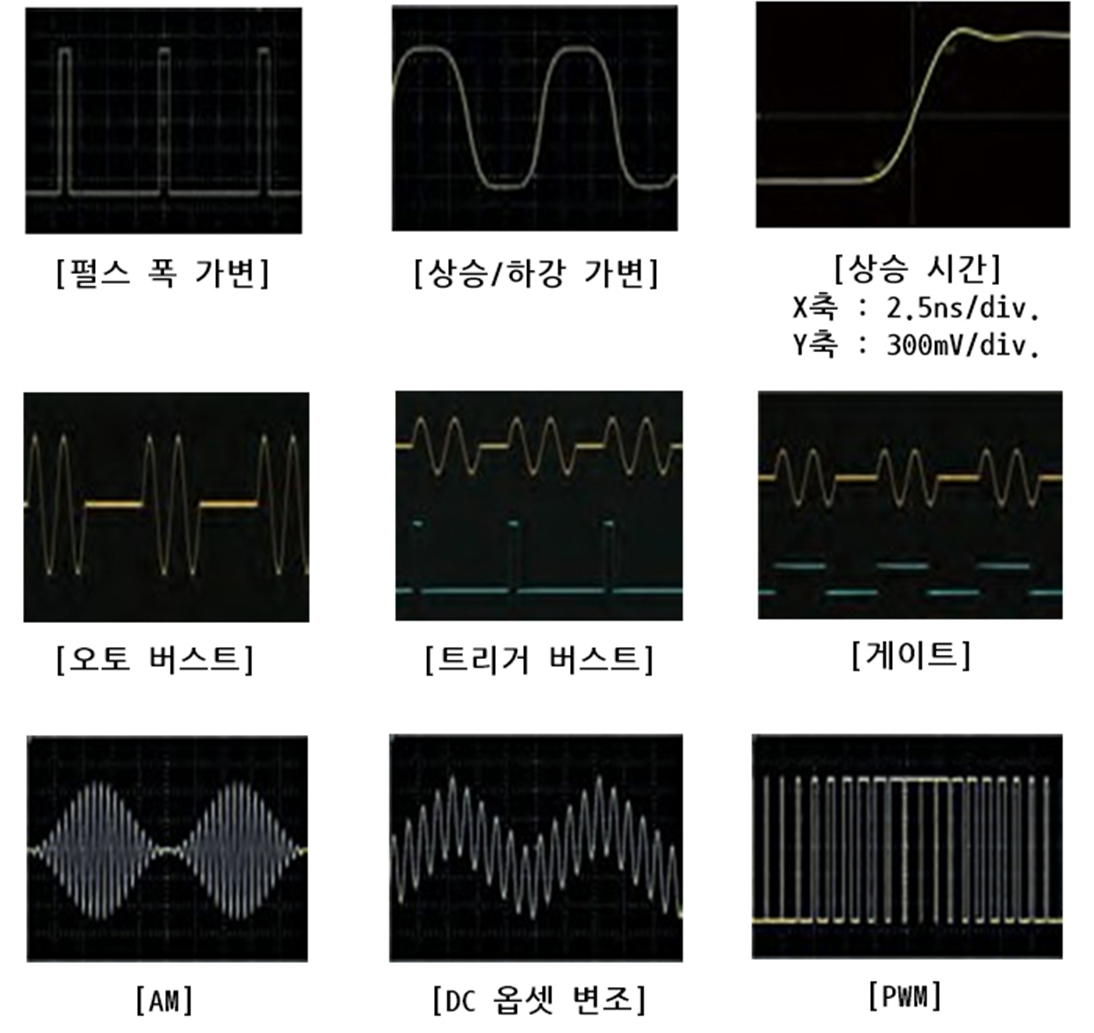

다양한 출력 파형
펄스 폭·상승/하강 시간 가변, 오토/트리거 버스트, 게이트, AM, DC 오프셋 변조, PWM 파형을 출력합니다.

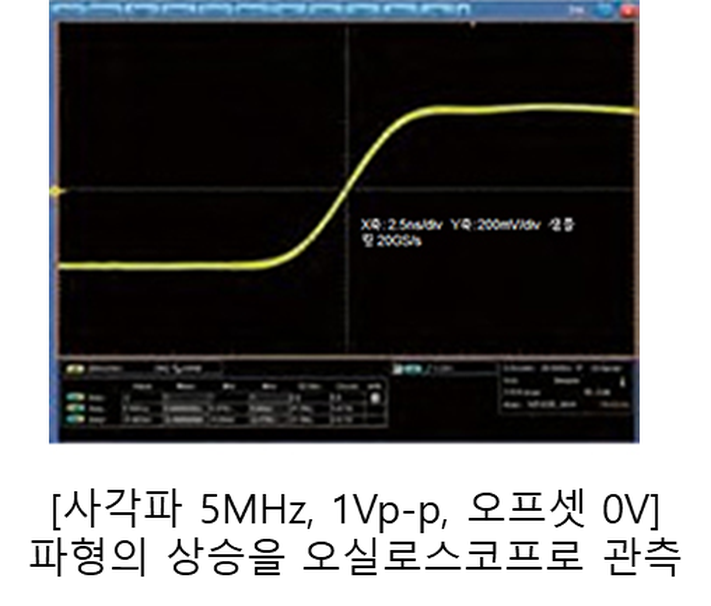

빠른 상승 시간
사각파 5MHz, 1Vp-p 출력의 상승 파형을 오실로스코프로 관측한 예입니다.

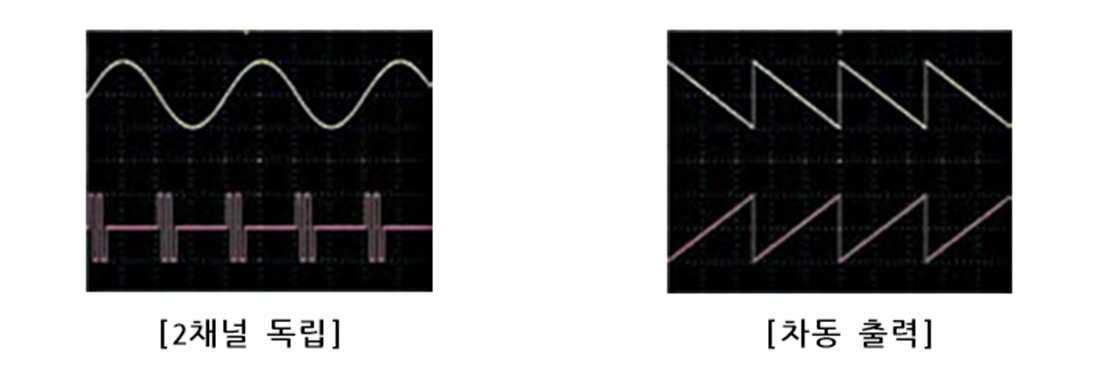

2채널 연동 (WF1968)
2채널의 독립 설정 외에 2상, 주파수차 일정 등을 설정할 수 있으며, 2채널을 연동한 채 각종 스윕도 실행할 수 있습니다.

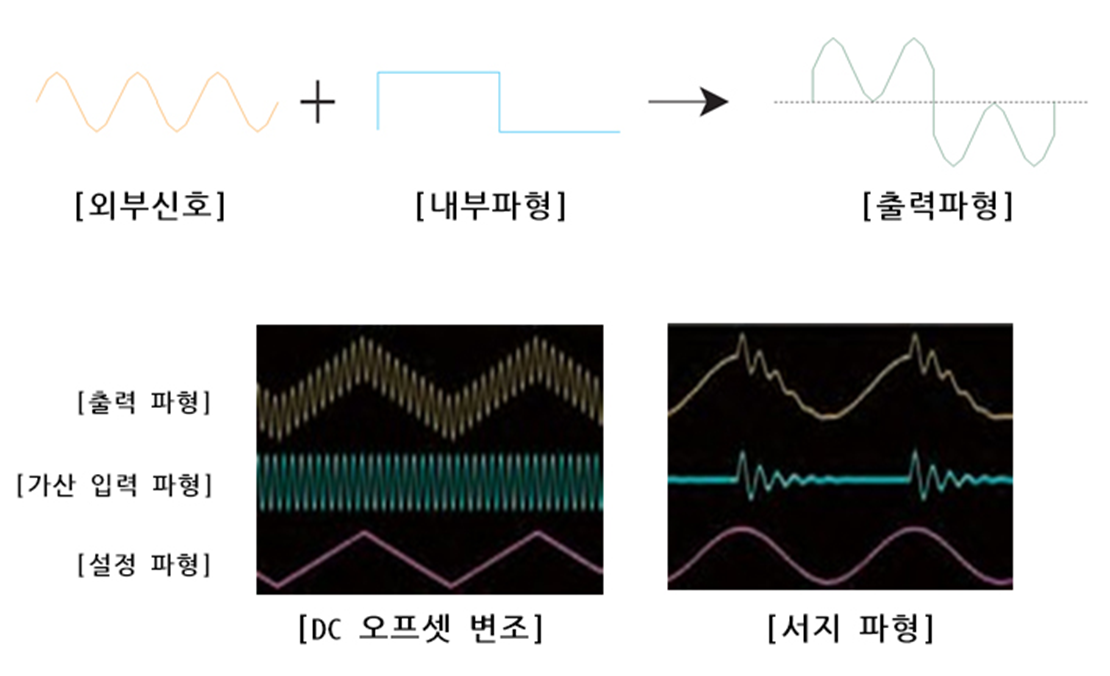

외부 가산 · 서지 파형
외부 신호와 내부 파형을 가산해 출력하고, DC 오프셋 변조로 서지 파형 등을 만들 수 있습니다.
파라미터 가변 파형 25종
회로, 통신, 기계 등 각 분야에서 자주 쓰이는 25종의 파형 라이브러리를 내장하고, 파형 고유 파라미터를 본체 패널에서 간단히 설정합니다.

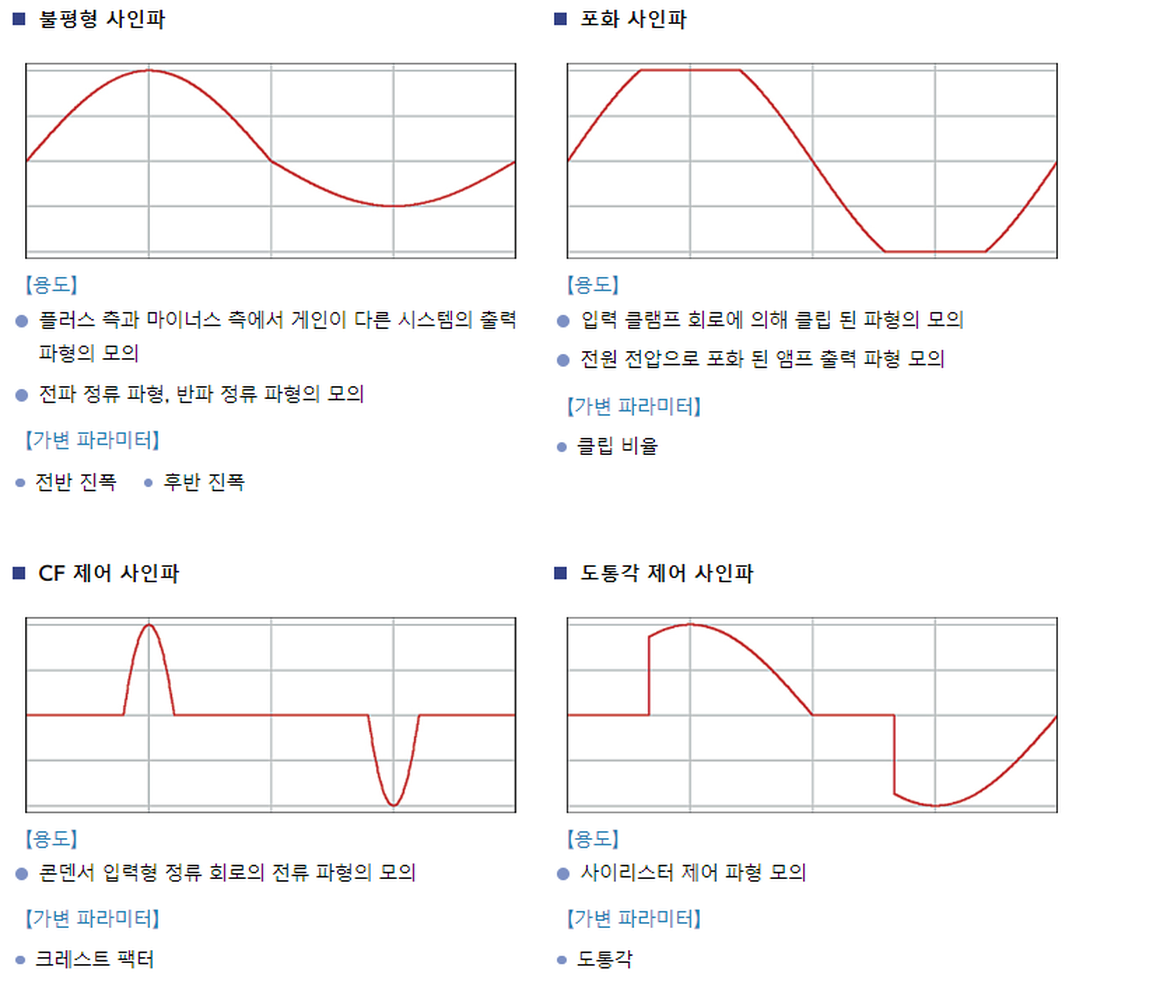

정상 사인파 그룹
불평형·포화·CF 제어·도통각 제어 사인파 등을 출력합니다.

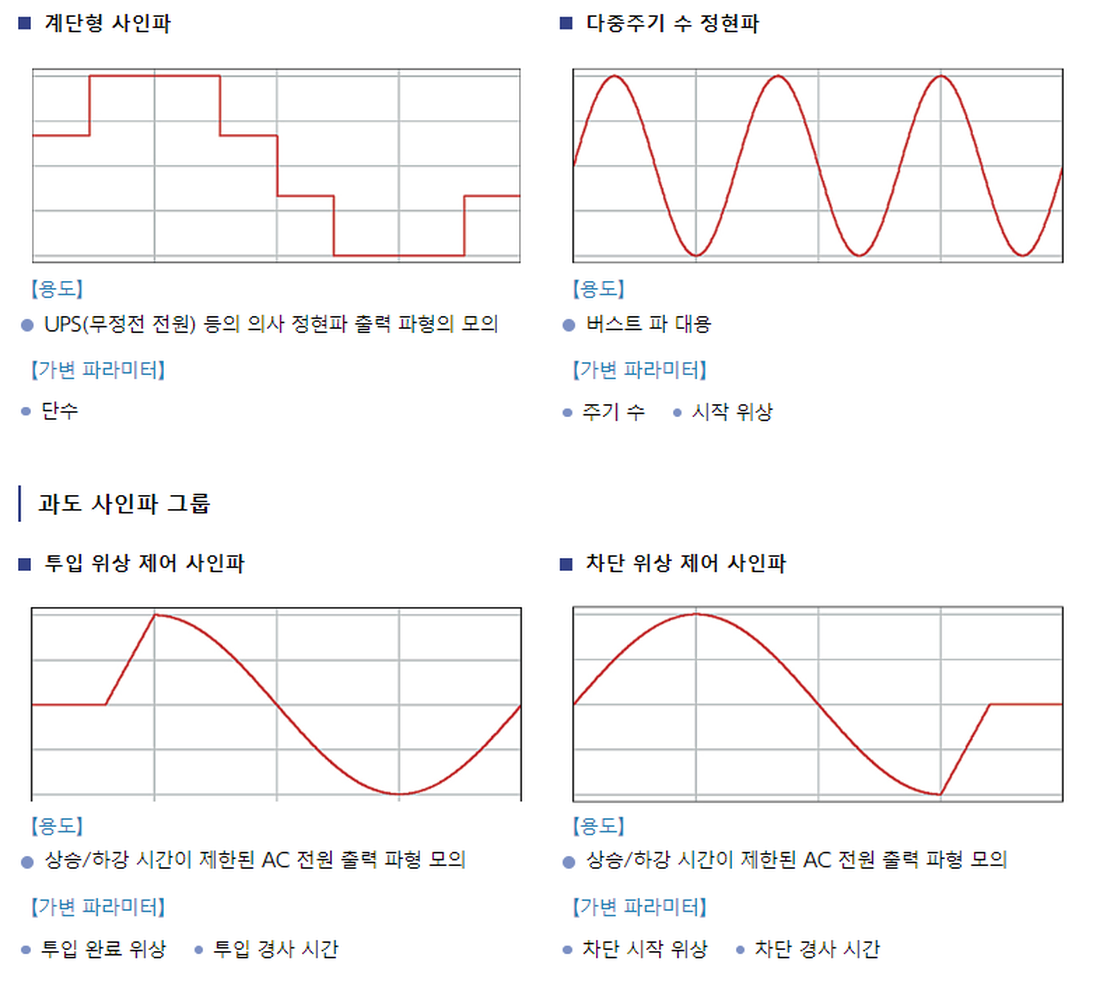

과도 사인파 그룹
계단형 사인파, 다중주파수 정현파, 투입·차단 위상 제어 사인파를 출력합니다.

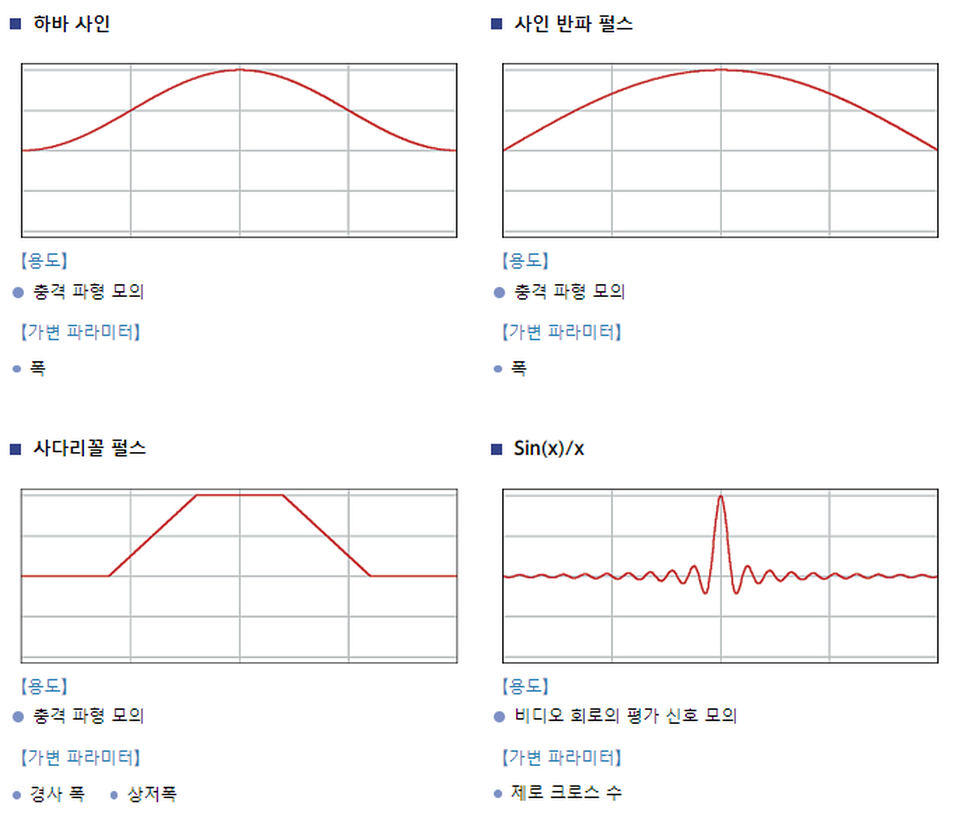

충격 파형 그룹
하바 사인, 사다리꼴 펄스, Sin(x)/x 등 충격 파형을 출력합니다.

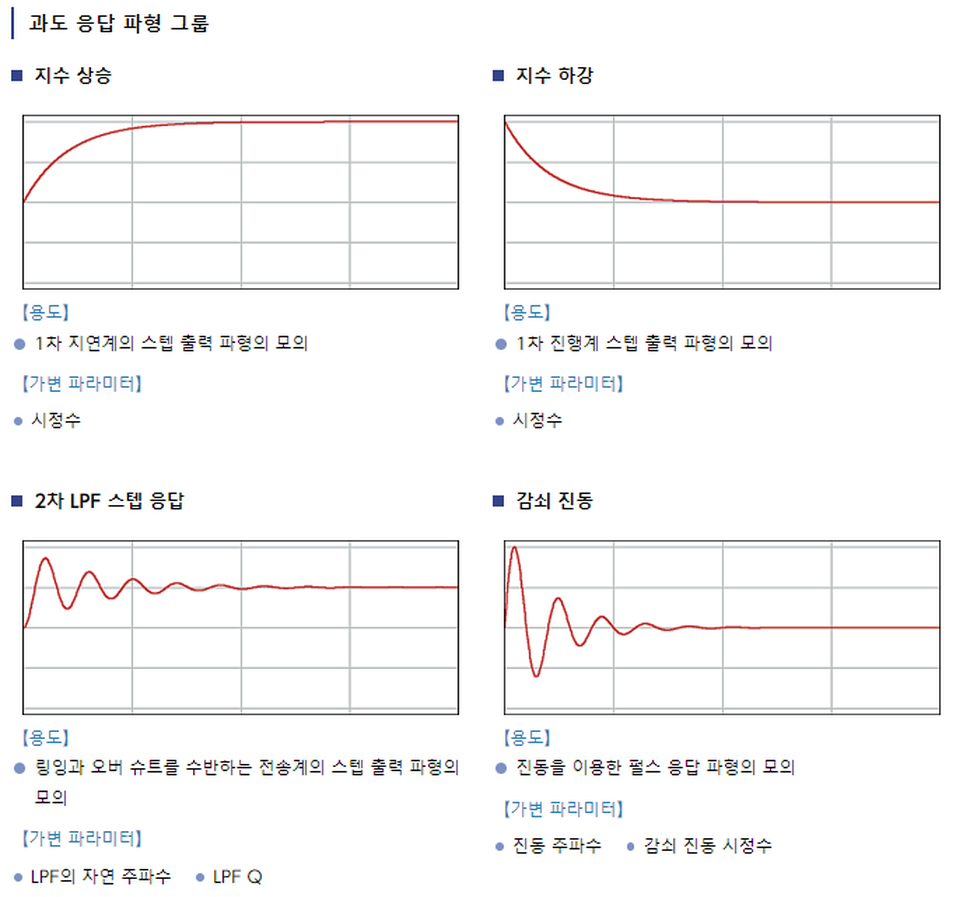

과도 응답 파형 그룹
지수 상승/하강, 스텝 응답, 감쇠 진동 파형을 출력합니다.
시퀀스 · 외형

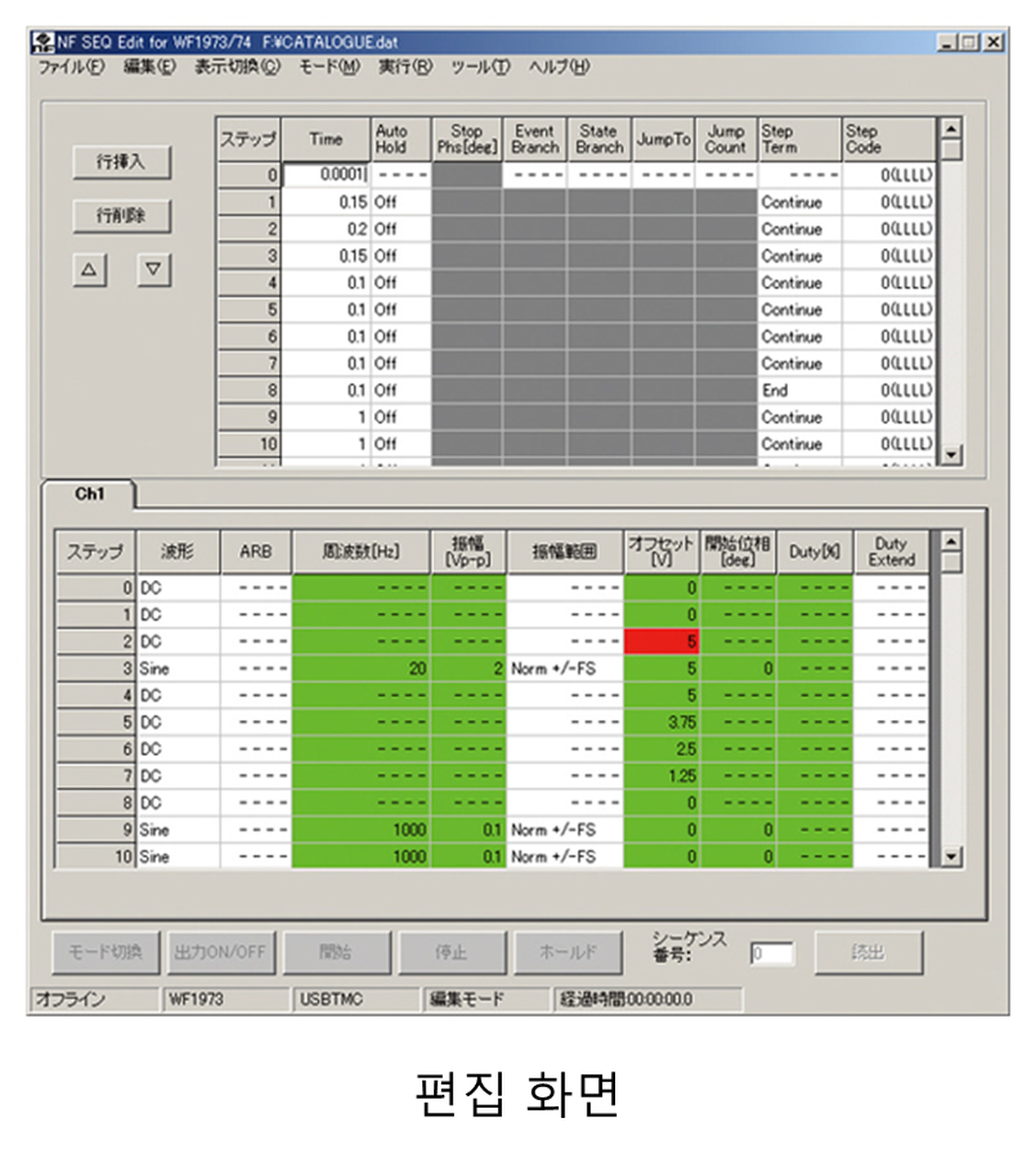

시퀀스 편집 소프트웨어
스텝별 파형·주파수·진폭을 지정해 시퀀스 파형을 구성합니다.

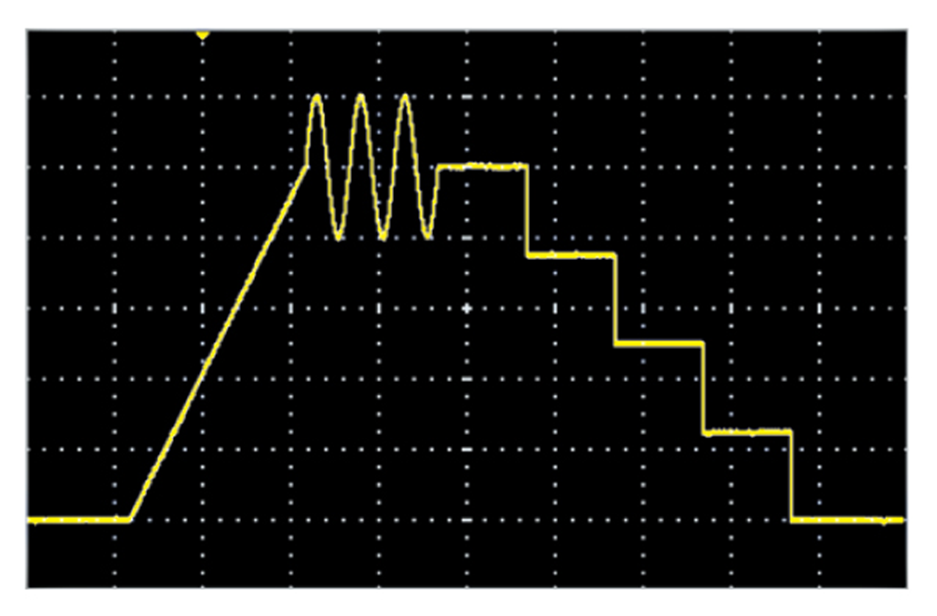

시퀀스 발진 파형
램프, 진동, 계단 등이 이어지는 복합 파형을 출력합니다.

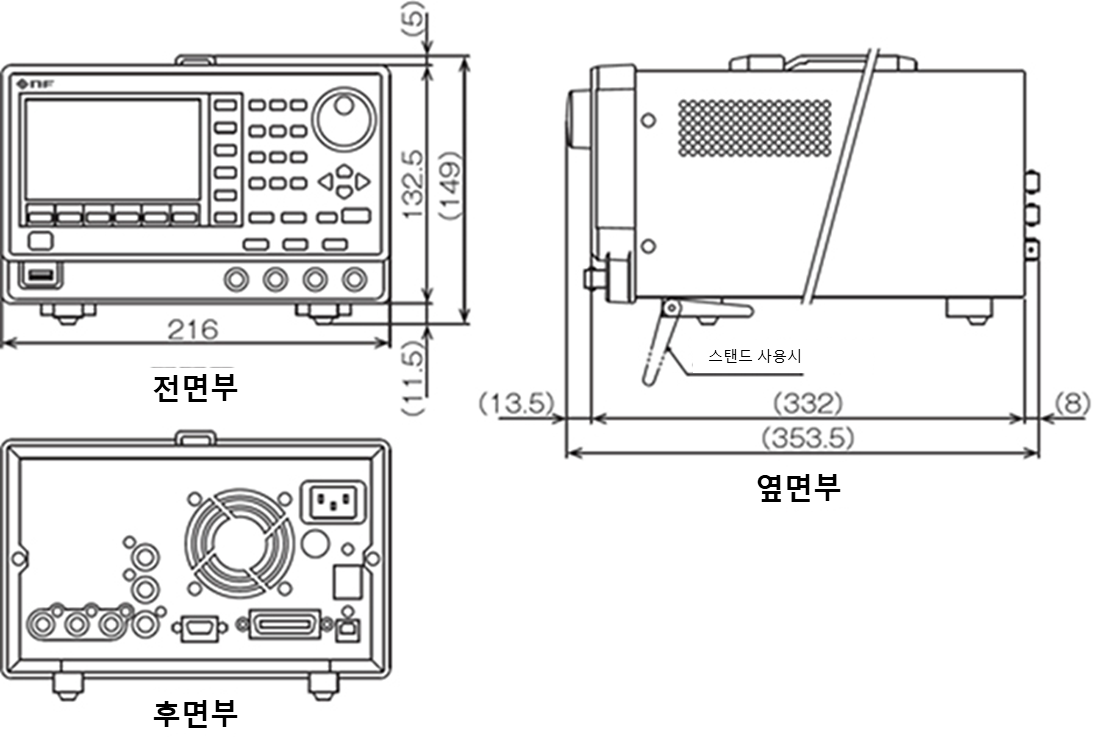

외형 치수
본체 치수도입니다. 폭 216mm, 높이 약 132.5mm입니다.
모델별 사양
| 항목 | WF1967 | WF1968 |
|---|---|---|
| 채널 수 | 1CH | 2CH |
| 발진 주파수 | 정현파 0.01μHz ~ 200MHz / 구형파·펄스 0.01μHz ~ 70MHz | |
| 주파수 확도 | ±(3ppm + 6pHz) | |
| 진폭 설정 | 최대 20Vp-p / 개방 (110MHz 이하), 분해능 0.1mVp-p | |
| 진폭 분해능 | 16비트 | |
| 지터 / 변형률 | 85ps rms 이하 / 0.04% 이하 | |
| 출력 파형 | 사인파, 구형파, 펄스파, 램프파, 노이즈, DC, 25종 파라미터 가변 파형 | |
| 발진 모드 | 연속, 스윕, 버스트, 시퀀스, 내부/외부 변조 | |
| 2채널 연동 | - | 지원 |
상세 사양은 카탈로그와 사용설명서를 확인해 주세요.
액세서리
| PA-001-1318 | 멀티 입/출력 케이블 (견적 문의) |
|---|
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 본체 가격은 견적 문의해 주세요.
