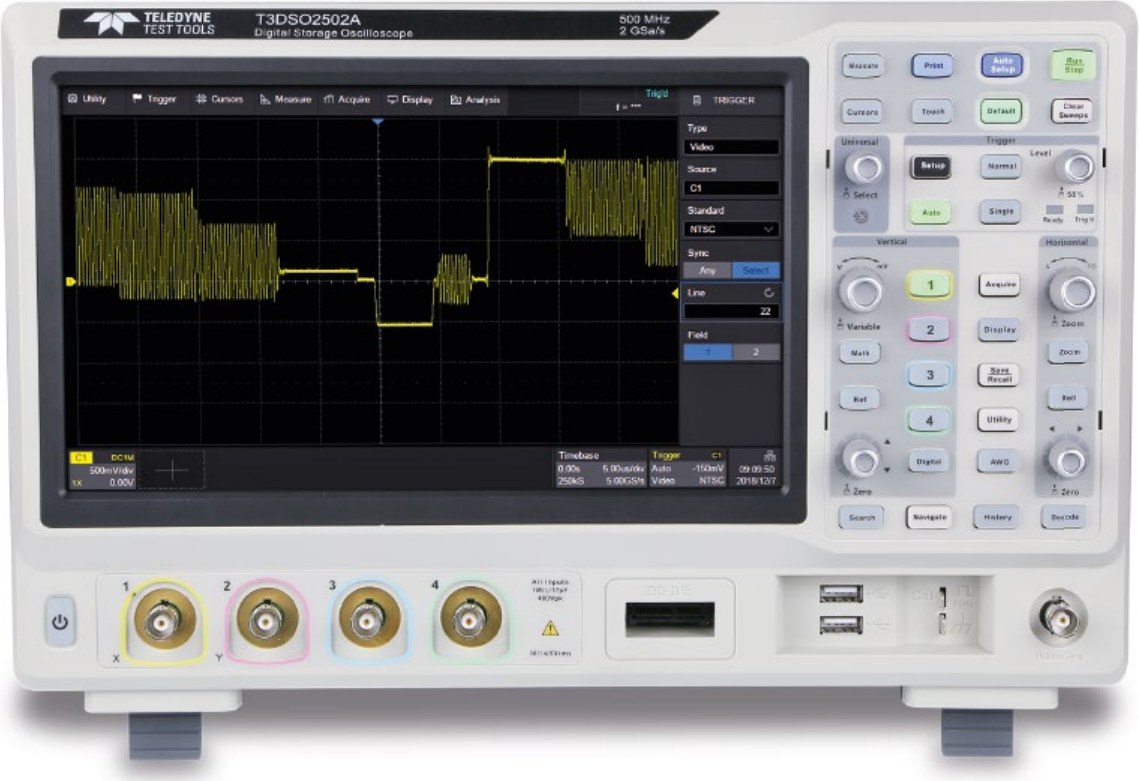

TELEDYNE TEST TOOLS · DIGITAL OSCILLOSCOPE
T3DSO2000A 시리즈
100 MHz ~ 500 MHz · 2/4채널 · 2 GS/s · 200 Mpts 디지털 오실로스코프
2 GS/s 샘플링, 200 Mpts 메모리, 10.1인치 터치스크린에 10비트 고분해능 모드와 50 MHz 함수/임의 파형 발생기를 기본 탑재한 오실로스코프입니다. 보드 선도와 전력 분석도 기본 제공합니다.
500 MHz 최대 대역폭 | 2 GS/s 최대 샘플링 | 200 Mpts 최대 메모리 | 10 bit 고분해능 모드 | 50 MHz 내장 파형 발생기 |
모델 구성
| 모델 | 대역폭 | 채널 |
|---|---|---|
| T3DSO2104A | 100 MHz | 4채널 |
| T3DSO2204A | 200 MHz | 4채널 |
| T3DSO2354A | 350 MHz | 4채널 |
| T3DSO2502A | 500 MHz | 2채널 500 MHz / 4채널 350 MHz |

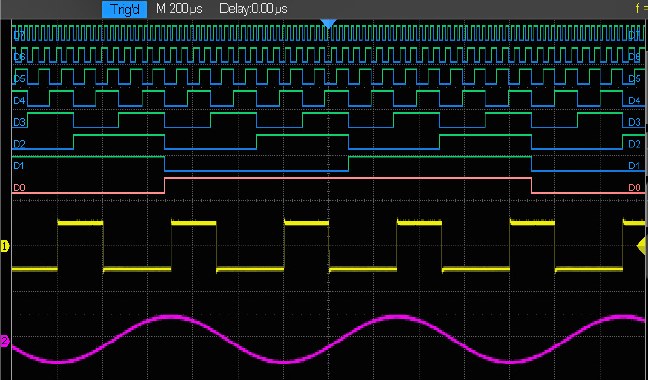

※ 전 모델 공통: 2 GS/s(인터리브), 100 Mpts/ch(인터리브 200 Mpts), 120,000 wfm/s(시퀀스 500,000 wfm/s), 10.1" 터치스크린, 내장 50 MHz 파형 발생기. 16채널 MSO는 옵션(T3DSO2000A-MSO + T3DSO2000-LS)입니다.
T3DSO2000A의 이로운 점

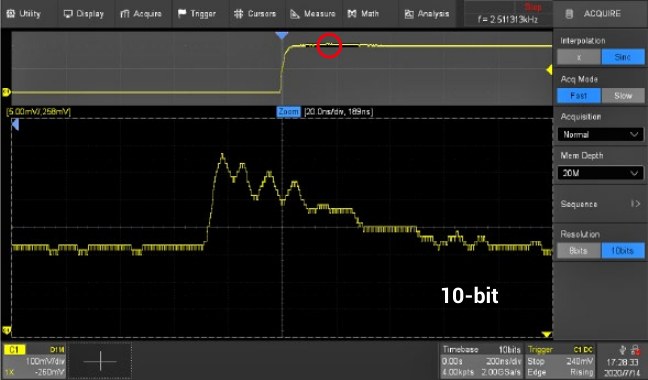

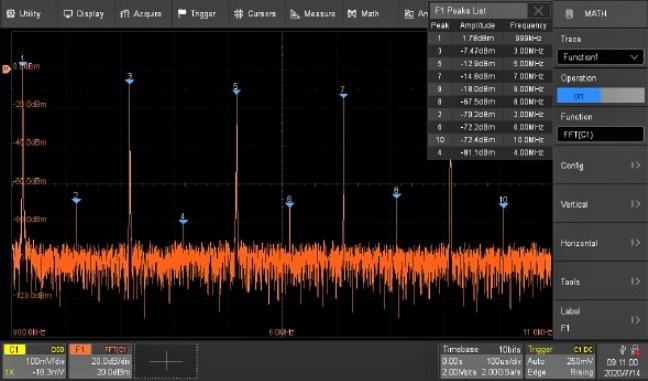

01 · 10비트 고분해능 모드 8비트보다 4배 세밀한 측정 대역폭 약 100 MHz의 10비트 모드로 8비트 대비 4배 높은 수직 분해능을 제공해 작은 신호의 디테일을 더 정확하게 관찰합니다. |  |

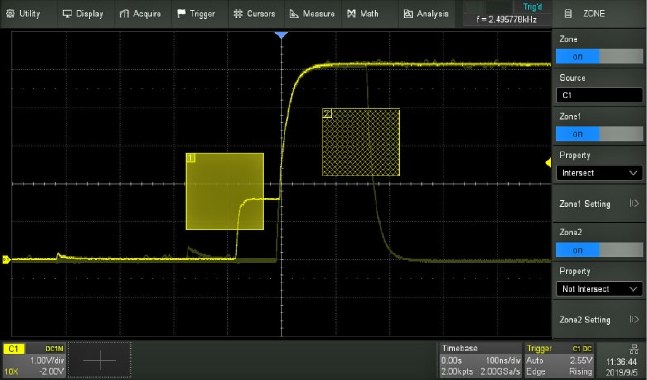

 | 02 · 존 트리거 화면에 영역을 그려 간편하게 트리거 최대 2개의 영역(Intersect/Not Intersect)을 화면에 그려 복잡한 조건의 이벤트를 쉽게 트리거합니다. 다양한 하드웨어 트리거와 시리얼 트리거도 지원합니다. |

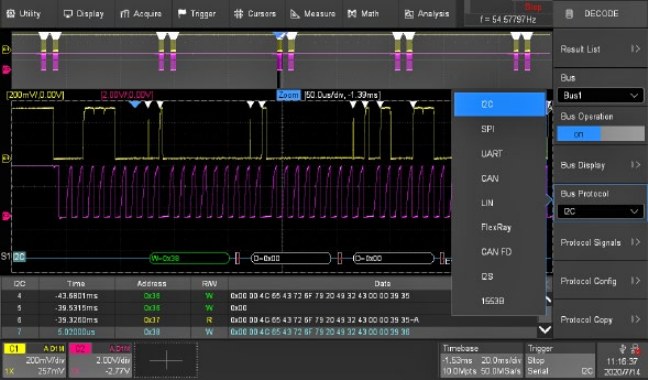

03 · 시리얼 트리거·디코드 I²C · SPI · UART · CAN · LIN 기본 I²C, SPI, UART, CAN, LIN 트리거·디코드를 기본 제공하며, CAN FD, FlexRay, I²S, MIL-STD-1553B 등도 지원합니다. |  |

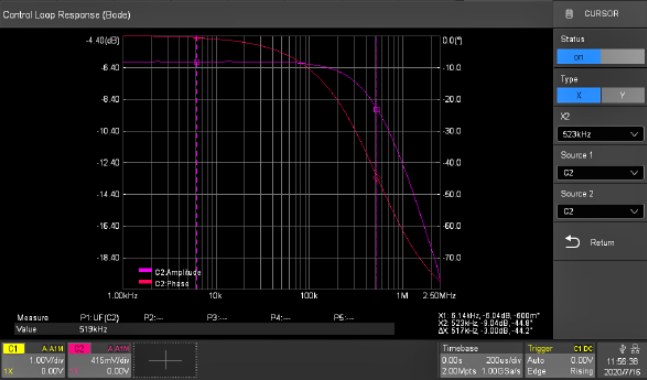

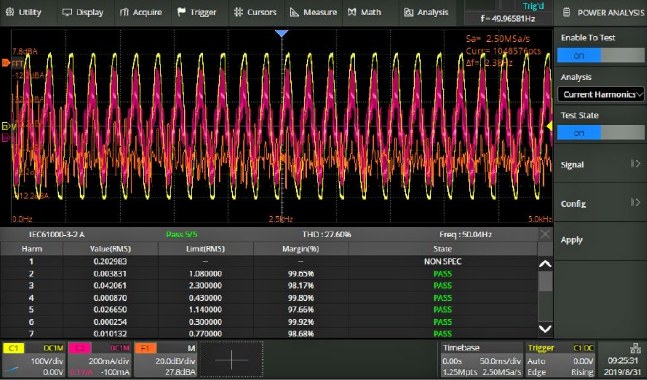

 | 04 · 보드 선도 · 전력 분석 내장 파형 발생기로 10 Hz ~ 50 MHz 내장 50 MHz 파형 발생기로 10 Hz~50 MHz 보드 선도를 측정하고, 전력 분석으로 전원 품질, 스위칭 손실, 리플 등을 분석합니다. |
주요 응용 분야
주요 사양
| 수직 · 획득 | |
| 대역폭 | 100 MHz / 200 MHz / 350 MHz / 500 MHz |
| 입력 채널 | T3DSO2104A·2204A·2354A: 4 + EXT / T3DSO2502A: 350 MHz 이하 4 + EXT, 500 MHz 2 + EXT |
| 수직 분해능 | 8 bits (10비트 모드 지원) |
| 수직 감도 | 1 MΩ: 500 µV/div – 10 V/div |
| 샘플링 속도 | 최대 2 GS/s (전 채널 동작 시 1 GS/s) |
| 메모리 | 100 Mpts/ch, 200 Mpts/ch (인터리브) |
| 파형 캡처 속도 | 120,000 wfm/s (일반), 500,000 wfm/s (시퀀스) |
| 기능 · 연결 | |

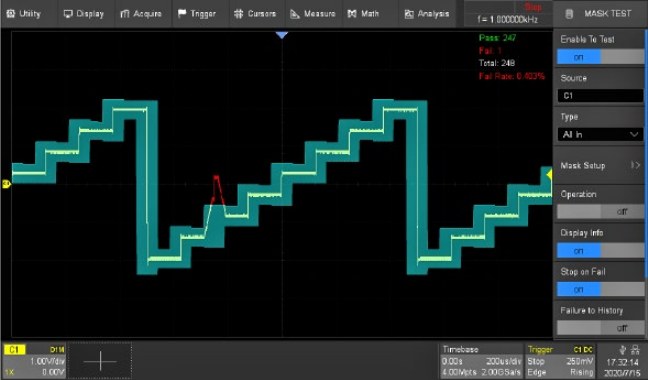

| 기본 분석 | 시리얼 트리거·디코드, 보드 선도, 전력 분석, 50가지 이상 자동 측정, 마스크 테스트 |
| 디지털 채널 (옵션) | 16채널, 최대 500 MS/s, 메모리 최대 50 Mpts/ch |
| 파형 발생기 | 내장 1채널 50 MHz, 125 MS/s |
| 디스플레이 | 10.1" TFT-LCD 정전식 터치스크린 (1024×600) |
| 인터페이스 | USB Host, USB Device, LAN, Pass/Fail, Trigger Out |
| 크기 / 무게 | 352 × 111 × 224 mm (W×D×H) / 3.9 kg |
| 보증 | 3년 |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 하드웨어 옵션 (1종) | |
|---|---|
| 제품코드 | 내용 |
| T3DSO2000-LS | 16채널 MSO 로직 프로브 |
| 소프트웨어 옵션 (1종) | |
|---|---|
| 제품코드 | 내용 |
| T3DSO2000A-MSO | 16채널 MSO 소프트웨어 라이선스 (T3DSO2000-LS 필요) |
| 액세서리 (1종) | |
|---|---|
| 제품코드 | 내용 |
| PP020-1 | 500 MHz 패시브 프로브 (10:1, 10 MΩ) 교체용 |
기본 구성품
| 전 모델 공통 | 패시브 프로브 (채널당 1개), USB 케이블, 전원 코드, 퀵 스타트 가이드, 교정 성적서 |
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
