T3DSOH1202 TELEDYNE T3DSOH1000 HANDHELD OSCILLOSCOPE | 텔레다인 핸드헬드 오실로스코프 | 200MHz | 2CH | DMM

Teledyne T3DSOH1000 T3DSOH1202 핸드헬드 오실로스코프 / 200 MHz / 2채널 / 1 GS/s / 12 Mpts / 6000카운트 DMM

판매가: 견적문의

배송비

2,500원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: T3DSOH1202

브랜드: Teledyne LeCroy

납기: 주문제작품 6주

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

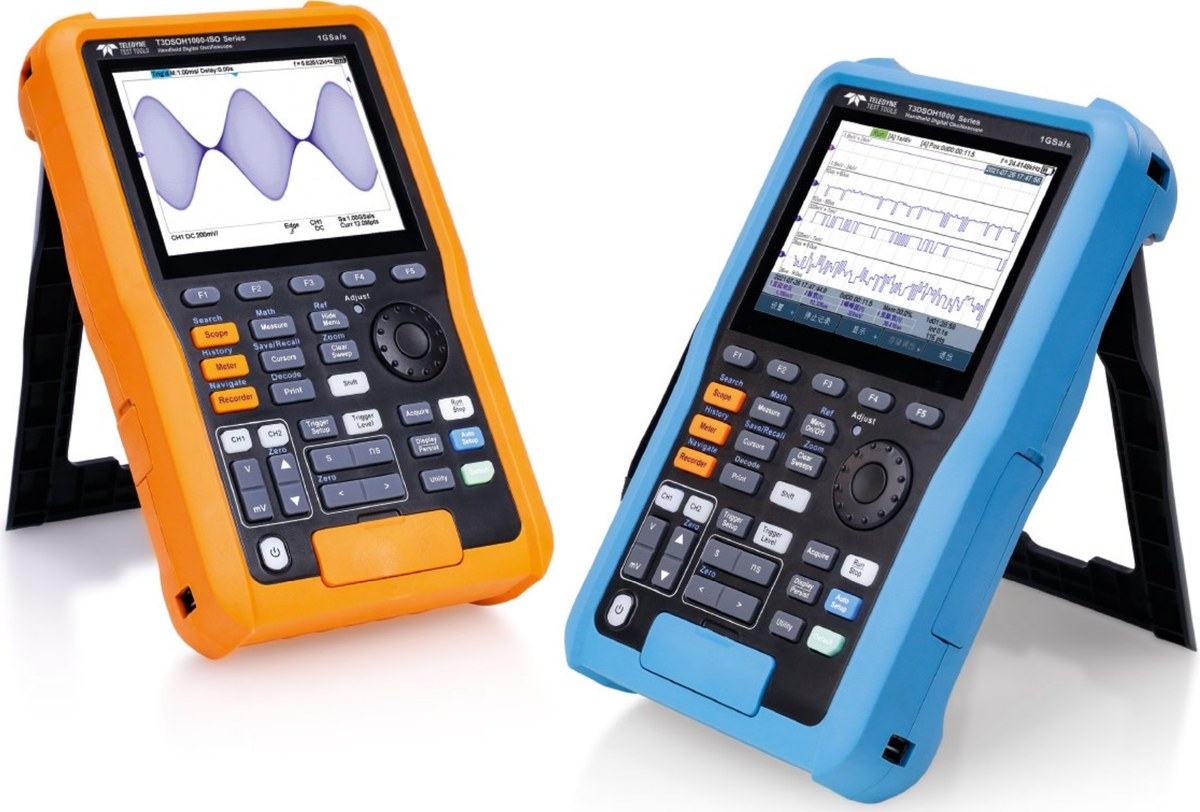

TELEDYNE TEST TOOLS · HANDHELD OSCILLOSCOPE

T3DSOH1000 / T3DSOH1000-ISO 시리즈

100 MHz / 200 MHz · 2채널 · 핸드헬드 오실로스코프 + 6000카운트 DMM + 레코더

오실로스코프, 레코더, 멀티미터를 하나로 통합한 1.7 kg의 배터리 구동 핸드헬드 오실로스코프입니다. -ISO 모델은 CAT III 600 V 절연 채널로 현장 전력 측정에 적합합니다.

200 MHz

최대 대역폭

1 GS/s

최대 샘플링

12 Mpts

최대 메모리

6000

카운트 DMM

IP51

방진·방적

모델 구성

모델	대역폭	채널
T3DSOH1102	100 MHz	2
T3DSOH1202	200 MHz	2
T3DSOH1102-ISO	100 MHz	2 (절연)
T3DSOH1202-ISO	200 MHz	2 (절연)

※ 전 모델 공통: 2채널, 최대 1 GS/s(단일 채널), 최대 12 Mpts, 100,000 wfm/s(시퀀스 400,000 wfm/s), 5.6" TFT-LCD(640×480), 6000카운트 True-RMS DMM, 데이터 로거, 6900 mAh 배터리. -ISO 모델은 채널 간 절연, CAT III 600 V / CAT II 1000 V.

T3DSOH1000의 이로운 점

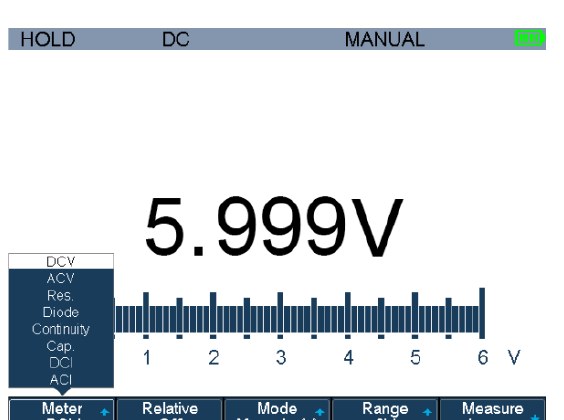

01 · 3-in-1 현장 장비

오실로스코프 · 레코더 · 멀티미터

전용 버튼으로 오실로스코프, 레코더, 멀티미터 모드를 즉시 전환합니다. 6000카운트 DMM은 DCV, True-RMS ACV, DCI, ACI, 저항, 다이오드, 정전용량, 통전 측정을 지원합니다.

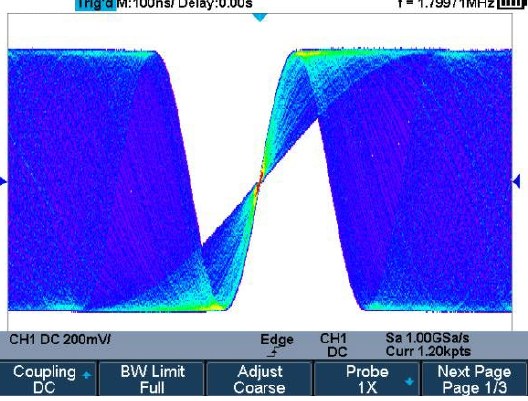

02 · 256단계 컬러 온도 디스플레이

발생 빈도를 색으로 한눈에

SPO 디스플레이 기술의 256단계 인텐시티 그레이딩과 컬러 온도 표시로 자주 발생하는 신호와 드문 이벤트를 색으로 구분해 보여 줍니다. -ISO 모델은 두 채널이 서로 절연되어 플로팅 신호를 동시에 측정할 수 있습니다.

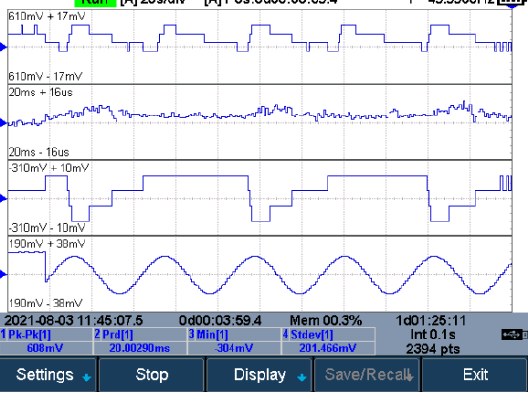

03 · 측정 로거

장시간 측정값 기록

측정 로거로 장시간 측정값의 변화를 기록하고, 데이터를 내부 메모리나 USB 메모리에 저장해 추후 분석할 수 있습니다.

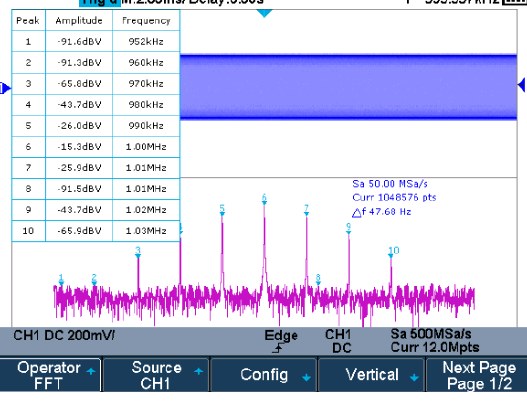

04 · 1 Mpts FFT · 게이트 측정

현장에서도 정밀 분석

1 Mpts FFT로 높은 주파수 분해능의 스펙트럼을 분석하고, 게이트·줌 측정으로 원하는 구간만 골라 측정해 오류를 줄입니다.

주요 응용 분야

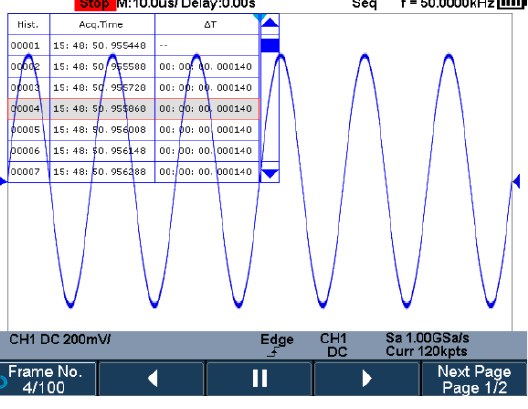

히스토리 · 시퀀스

최대 80,000 세그먼트의 파형을 기록하고 재생합니다.

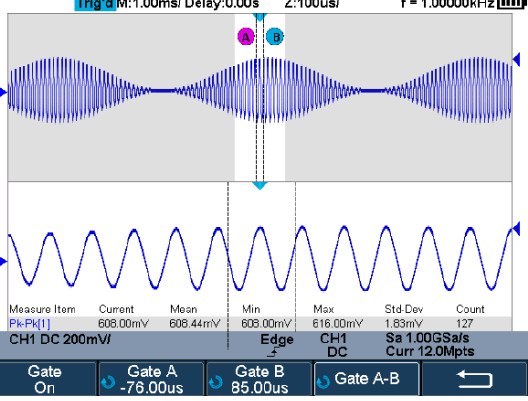

게이트 · 줌 측정

원하는 구간만 선택해 측정합니다.

주요 사양

수직 · 획득
대역폭	100 MHz / 200 MHz
상승시간 (typ.)	3.5 ns (100 MHz) / 1.7 ns (200 MHz, -ISO 모델 2.0 ns)
입력 채널	2채널 (-ISO 모델: 채널 간 절연)
최대 입력 전압	T3DSOH1000: CAT II 300 Vrms / -ISO: CAT III 600 Vrms, CAT II 1000 Vrms
수직 감도	2 mV/div – 100 V/div (-ISO: 5 mV/div – 100 V/div)
샘플링 속도	1 GS/s (단일 채널), 500 MS/s (2채널)
메모리	12 Mpts (단일 채널), 6 Mpts/ch (2채널)
파형 캡처 속도	100,000 wfm/s (일반), 400,000 wfm/s (시퀀스)
기능 · 일반
기본 기능	시리얼 디코드(I²C, SPI, UART, CAN, LIN), 38가지 자동 측정, 1 Mpts FFT, 히스토리, 검색·탐색
멀티미터	6000카운트, True-RMS
레코더	1 S/s ~ 25 kS/s 데이터 로거
디스플레이	5.6" TFT-LCD (640×480)
전원	어댑터 또는 6900 mAh 리튬 배터리 (최대 약 5.5시간, -ISO 약 4시간)
인터페이스	USB Host, USB Device (Micro USB – TMC)
무게 / 보호 등급	1.7 kg / IP51
