T3DSO700HD 시리즈
70 MHz ~ 200 MHz · 4채널 · 12비트 고해상도 오실로스코프

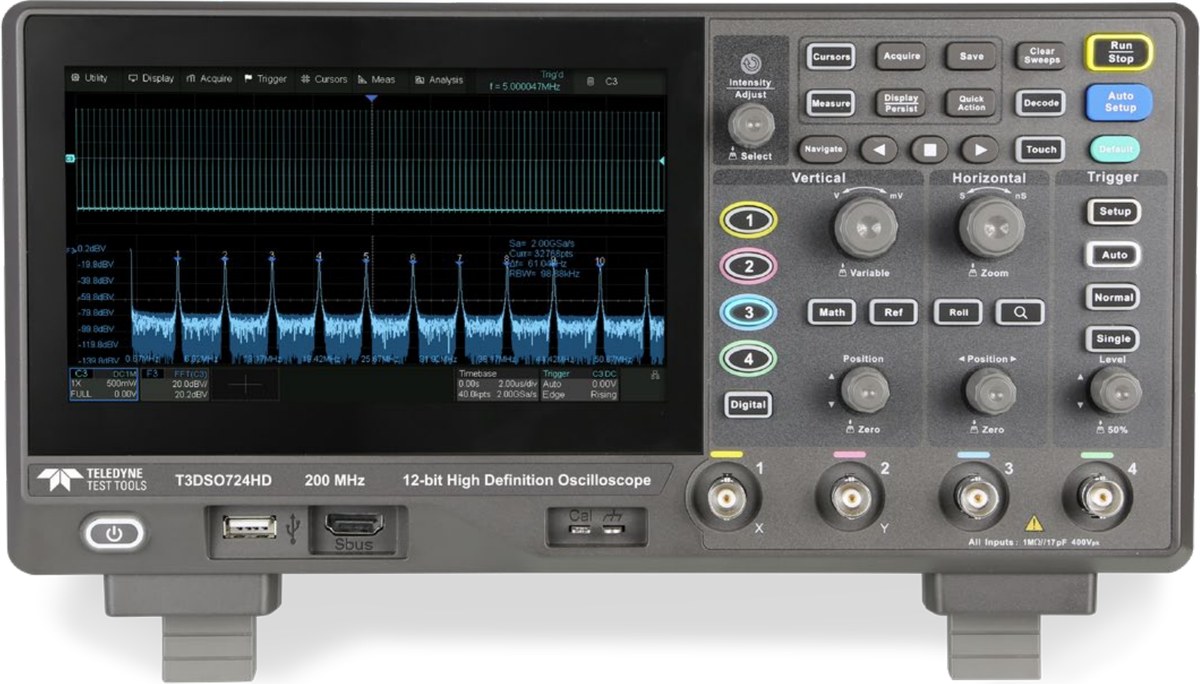

컴팩트한 크기에 12비트 ADC, 70 µVrms 저노이즈 프런트엔드, 최대 100 Mpts 메모리와 7인치 터치스크린을 갖춘 엔트리급 고해상도 오실로스코프입니다. 교육·연구·생산 현장에 적합합니다.
12 bit 고해상도 ADC | 200 MHz 최대 대역폭 | 2 GS/s 최대 샘플링 | 100 Mpts 최대 메모리 | 7" 정전식 터치스크린 |
모델 구성
| 모델 | 대역폭 | 상승시간 | 최대 메모리 |
|---|---|---|---|
| T3DSO704HD | 70 MHz | 5 ns | 50 Mpts |
| T3DSO714HD | 100 MHz | 3.5 ns | 50 Mpts |
| T3DSO724HD | 200 MHz | 1.8 ns | 100 Mpts |
※ 전 모델 공통: 아날로그 4채널, 12비트, 샘플링 1채널 2 GS/s · 2채널 1 GS/s · 4채널 500 MS/s, 7" 터치스크린(1024×600). 캡처 속도 T3DSO704HD·714HD 80,000 wfm/s, T3DSO724HD 120,000 wfm/s. 16채널 디지털 리드셋과 USB 파형 발생기 모듈은 옵션입니다.
T3DSO700HD의 이로운 점

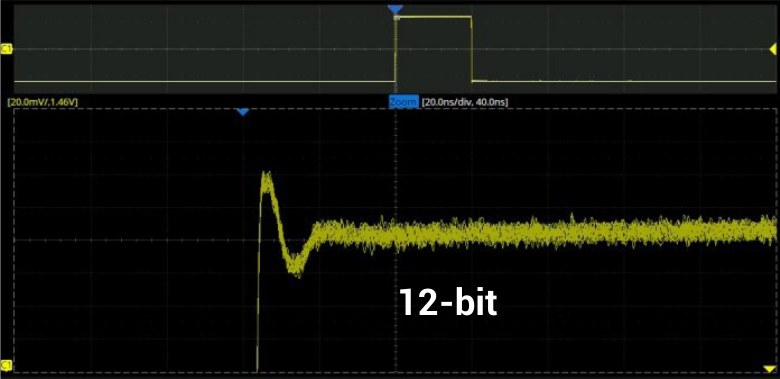

01 · 12비트 고해상도 8비트 대비 16배 높은 분해능 12비트 ADC로 8비트 오실로스코프보다 16배 세밀하게 신호를 표현해, 작은 신호의 디테일과 노이즈를 정확하게 구분합니다. |  |

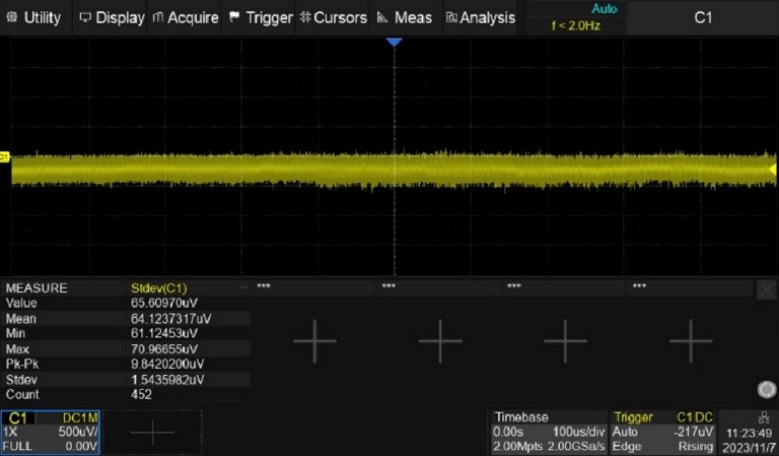

 | 02 · 저노이즈 프런트엔드 200 MHz에서 70 µVrms, DC 게인 정확도 0.5 % 낮은 노이즈 플로어와 0.5 %의 DC 게인 정확도로 전원 리플, 센서 신호 등 미세한 신호를 신뢰성 있게 측정합니다. |

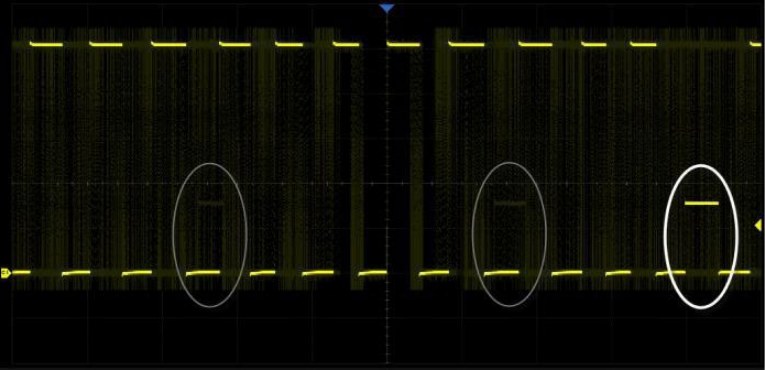

03 · 빠른 캡처 · 긴 메모리 120,000 wfm/s, 최대 100 Mpts 최대 120,000 wfm/s(시퀀스 500,000 wfm/s)의 캡처 속도와 최대 100 Mpts 메모리로 드물게 발생하는 이벤트를 포착하고, 히스토리 기능으로 지난 파형을 다시 확인합니다. |  |

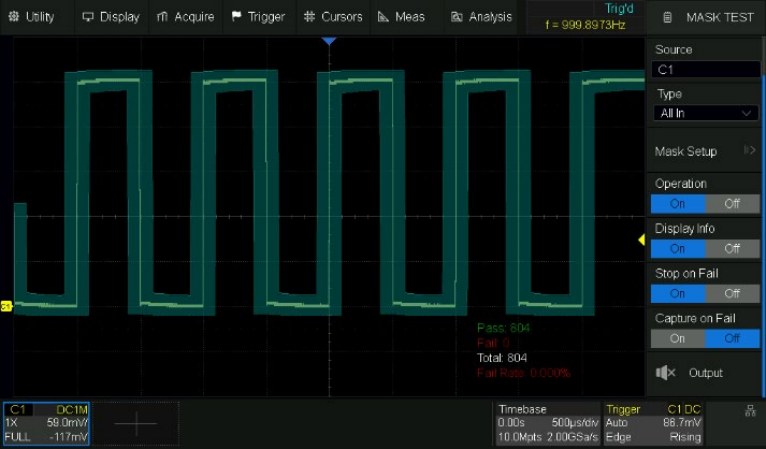

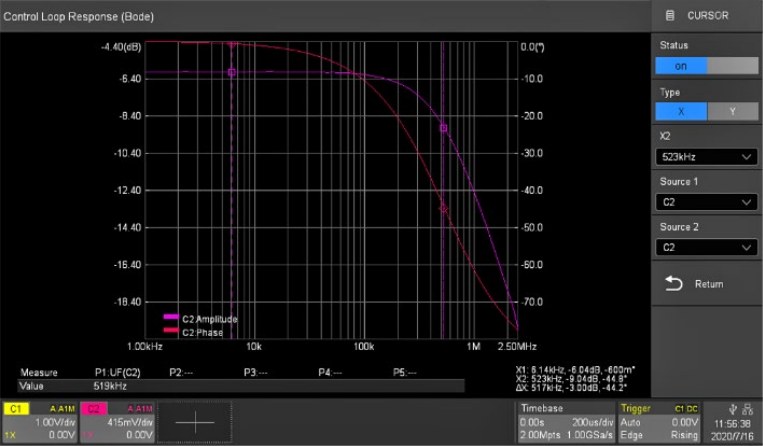

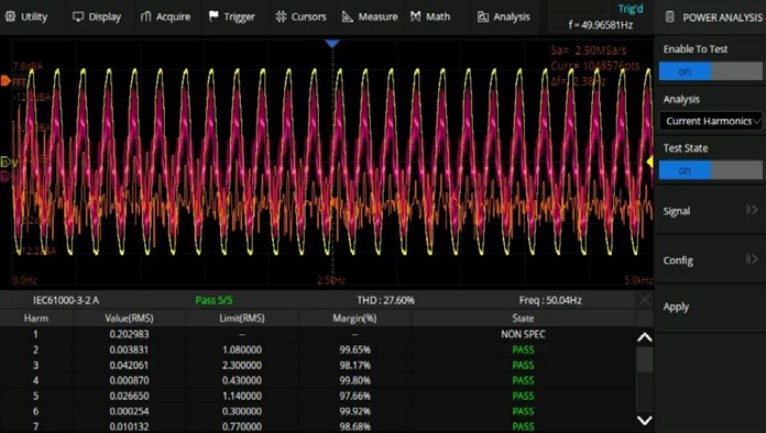

 | 04 · 보드 선도 · 전력 분석 기본 추가 비용 없이 바로 사용 옵션 USB 파형 발생기 모듈과 함께 회로의 주파수 응답(보드 선도)을 측정하고, 전력 분석으로 스위칭 전원과 전력 소자를 분석합니다. 마스크 테스트와 검색·탐색도 기본 제공합니다. |
주요 응용 분야
주요 사양
| 수직 · 획득 | |
| 대역폭 | 70 MHz / 100 MHz / 200 MHz |
| 상승시간 (typ., 50 Ω) | 5 ns / 3.5 ns / 1.8 ns |
| 입력 채널 | 아날로그 4채널, 디지털 16채널 (옵션) |
| 수직 분해능 | 12 bits |
| 수직 감도 | 1 MΩ: 0.5 mV/div – 10 V/div |
| 노이즈 플로어 | 70 µVrms (200 MHz) |
| 샘플링 속도 | 1채널 2 GS/s, 2채널 1 GS/s, 4채널 500 MS/s |
| 메모리 | T3DSO704HD·714HD: 1채널 50 Mpts / 4채널 10 Mpts, T3DSO724HD: 1채널 100 Mpts / 4채널 25 Mpts |
| 파형 캡처 속도 | 80,000 wfm/s (704HD·714HD), 120,000 wfm/s (724HD), 시퀀스 500,000 wfm/s |
| 기능 · 연결 | |

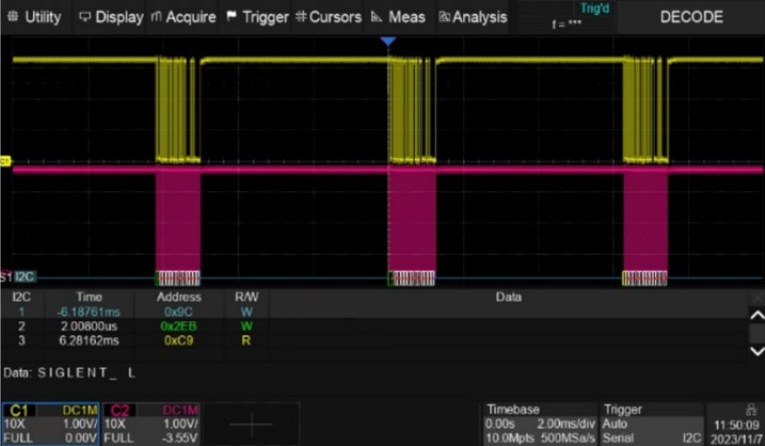

| 시리얼 트리거·디코드 | I²C, SPI, UART, CAN, LIN |
| 분석 | 검색·탐색, 히스토리, 마스크 테스트, 카운터, 보드 선도, 전력 분석, 2 Mpts FFT |

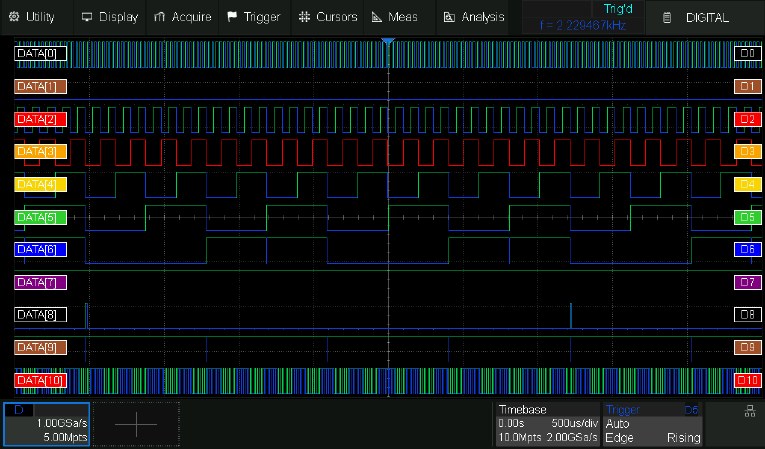

| 디지털 채널 (옵션) | 16채널, 최대 1 GS/s, 메모리 최대 10 Mpts (T3-DALS-16) |
| USB AWG 모듈 (옵션) | 1채널 50 MHz, 125 MS/s, 절연 출력 (T3DSO-FGMOD) |
| 디스플레이 | 7" TFT-LCD 정전식 터치스크린 (1024×600) |
| 인터페이스 | USB 2.0 Host ×2, USB 2.0 Device, 10/100M LAN, Aux Out (Trig Out, Pass/Fail), 디지털 분석기 입력 |
| 크기 | 312 × 151 × 132.6 mm (L×H×W, 노브·스탠드 포함) |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 액세서리 (1종) | |
|---|---|
| 제품코드 | 내용 |
| T3PP350 | 350 MHz 패시브 프로브 (10:1, 10 MΩ) 교체용 |
기본 구성품
| T3DSO704HD | PB470 패시브 프로브 4개, USB 케이블, 전원 코드, 퀵 스타트 가이드, 교정 성적서 |
| T3DSO714HD | PP510 패시브 프로브 4개, USB 케이블, 전원 코드, 퀵 스타트 가이드, 교정 성적서 |
| T3DSO724HD | PP215 패시브 프로브 4개, USB 케이블, 전원 코드, 퀵 스타트 가이드, 교정 성적서 |
추가상품 및 자료
16채널 디지털 분석 리드셋(T3-DALS-16)과 50 MHz USB 함수/임의 파형 발생기 모듈(T3DSO-FGMOD)은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
