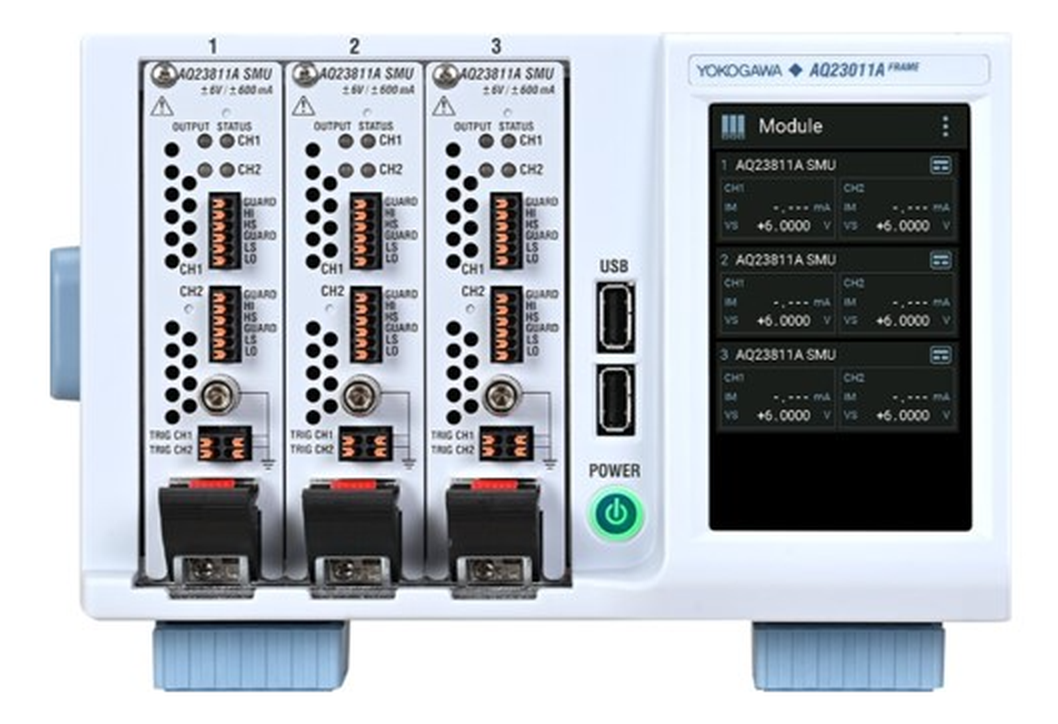

AQ23011AAQ2300 Series Test Platform · 3슬롯 프레임
고밀도 SMU 테스트 시스템을 구축하기 위한 3슬롯 프레임입니다. 2채널 SMU 모듈(AQ23811A)을 꽂아 최대 6채널까지 확장하며, 광 디바이스와 반도체 소자의 평가와 생산 검사에 맞는 측정 솔루션을 제공합니다. LAN, USB, GP-IB로 원격 제어합니다.
R&D부터 생산까지 폭넓게
프레임은 3슬롯과 9슬롯 두 종류가 있어 소규모부터 중규모 측정 시스템까지 유연하게 구성합니다. 풀 터치 디스플레이로 버튼 없이 조작하고, 모듈은 전원을 켠 채로 교체(핫스왑)할 수 있습니다. 같은 시리즈의 AQ23012A도 판매 중입니다.
AQ2300 시리즈 카탈로그 (PDF) 보기자료실에서 다운로드 ▶프레임과 SMU 기능
채널 확장
2채널 SMU 모듈로 이 프레임은 최대 6채널, 시리즈 전체로는 최대 18채널까지 확장합니다. 채널 간, 모듈 간 절연을 제공합니다.
전압·전류 동시 측정
채널마다 전압 또는 전류, 생성 또는 측정, 생성과 측정 동시 기능을 조합합니다.
고속 데이터 전송
측정 사이 시간을 줄여 효율을 높입니다. 채널당 최대 100,000점의 측정 데이터를 저장합니다.

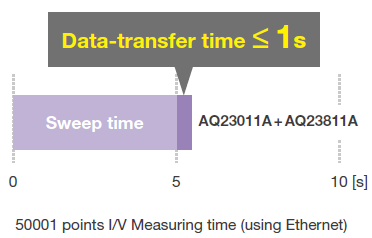

더 빠른 데이터 전송
50001점 I/V 측정에서 데이터 전송 시간은 1초 이하입니다. 측정 구간을 나누는 횟수가 줄어 운영 효율이 높아집니다.

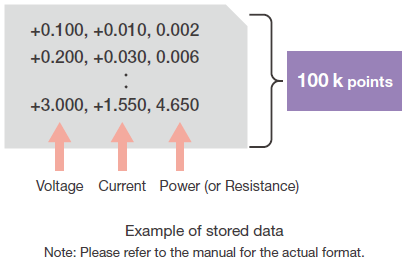

채널당 100k 포인트 저장
전압, 전류, 전력(또는 저항) 데이터를 저장해 측정 분할 수와 파일 수를 줄입니다.

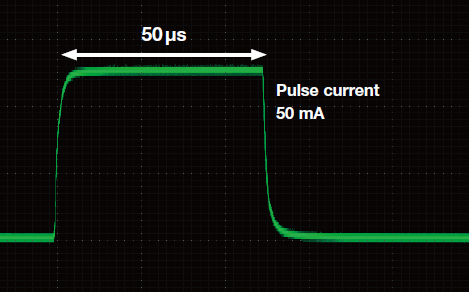

고품질 펄스 생성
응답 조정 기능과 디지털 피드백 기술로 최소 펄스 폭 50μs, 최소 주기 100μs의 펄스를 출력하고 측정합니다. 부하의 R, L, C 값을 입력해 상승 오버슈트와 리플을 쉽게 줄입니다.
다양한 트리거 동기화
프레임 쪽뿐 아니라 SMU의 채널마다 트리거 포트가 있고, 프레임 안 동기화 기능도 있어 연결 방법을 유연하게 고릅니다.

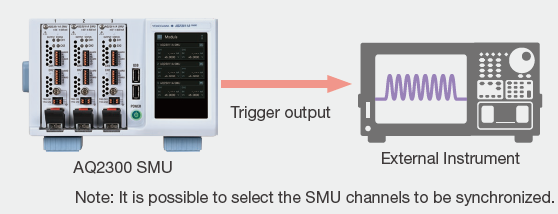

프레임과 외부 장비 동기화
동기화할 SMU 채널을 선택할 수 있습니다.

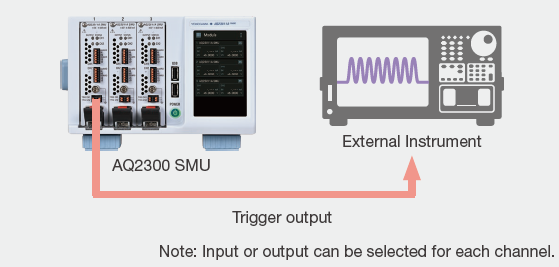

채널과 외부 장비 동기화
채널마다 입력 또는 출력을 선택합니다.

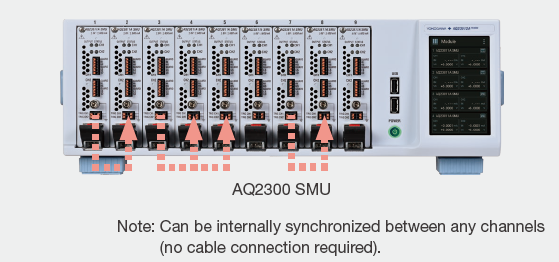

SMU 채널 간 동기화
케이블 연결 없이 임의의 채널끼리 내부 동기화합니다.

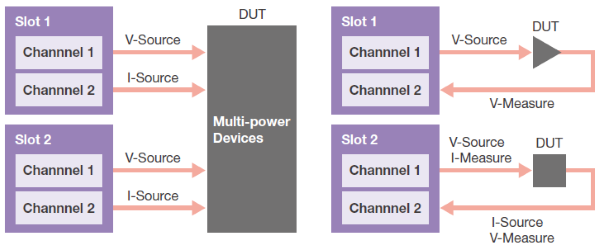

소스와 측정 조합
슬롯마다 각 채널에 전압 또는 전류 생성, 측정, 생성과 측정을 조합합니다. 여러 채널로 멀티 파워 디바이스를 구동하거나 전압을 인가하며 전류를 측정할 수 있습니다.
외부 인터페이스와 구성

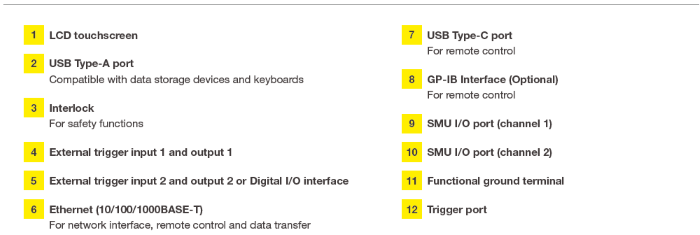

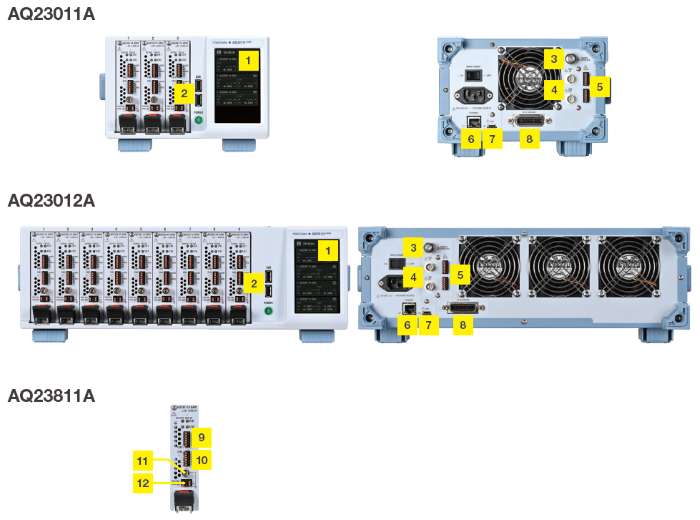

포트 구성
LCD 터치스크린, USB Type-A 2포트(저장 장치와 키보드), 인터록(안전 기능), 외부 트리거 입출력, 이더넷(1000BASE-T), USB Type-C(원격 제어), GP-IB(옵션)를 갖춥니다.
인터록 포함 안전 설계
접점 입력(BNC) 방식의 인터록으로 안전 기능을 제공합니다. SMU는 과전압, 과전류, 과열 보호 기능이 있습니다.

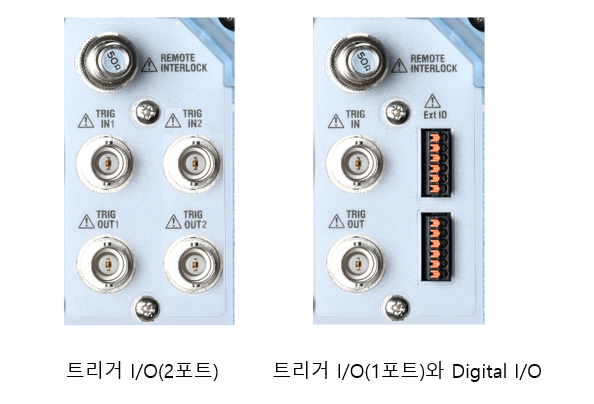

트리거 I/O 또는 Digital I/O (공장 옵션)
외부 인터페이스는 트리거 I/O 2포트(-ETP) 또는 트리거 I/O 1포트와 Digital I/O 8포트(-EDP) 중에서 고릅니다. 구입 후에는 바꿀 수 없습니다. Digital I/O는 외부 장비의 시작 신호를 받고 종료 신호를 보내 폴링 작업을 줄입니다.

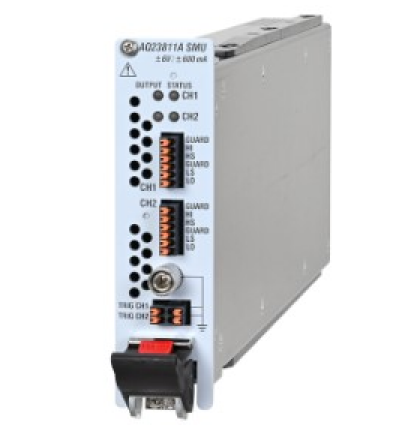

SMU 모듈 AQ23811A (±6V/±600mA)
1슬롯에 2채널이 들어갑니다. 전압 전류 정확도는 전압 ±0.02%, 전류 ±0.03%(20μA~200mA 레인지)입니다. DC와 펄스(50μs~1s) 출력, 선형, 로그, 프로그램 스윕을 지원합니다. 모듈 가격은 별도 견적입니다.

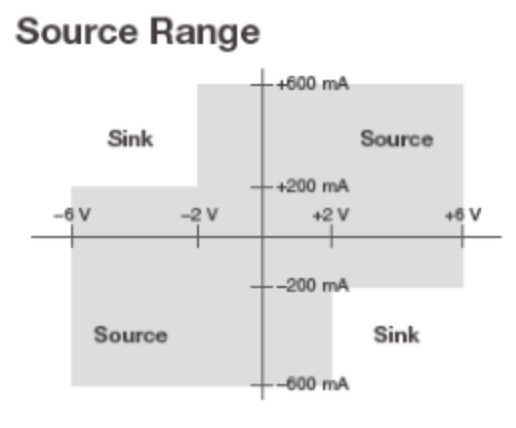

소스 · 싱크 범위
±6V, ±600mA 범위에서 소스와 싱크로 동작합니다. 2V를 넘는 싱크 전류는 최대 ±200mA까지 허용됩니다.
주요 사양 (AQ23011A)
| 슬롯 수 | 3슬롯 (모듈은 별도, 부속품 블랭크 패널 3개) |
|---|---|
| 디스플레이 | 컬러 LCD 터치스크린 |
| 원격 인터페이스 | 이더넷(1000BASE-T, TCP/IP), USB Type-C(USB-TMC), GP-IB(공장 옵션, 후장착 불가) |
| 외부 제어 인터페이스 | 트리거 I/O 1·2(TTL, BNC), Digital I/O CMOS 8포트(5V/3.3V) (공장 옵션) |
| 외부 저장 | USB Type-A 2포트 (5V/500mA) |
| 전원 / 소비전력 | 100 ~ 240 VAC, 50/60Hz / 170VA 이하(모듈 포함) |
| 외형 / 무게 | 213(W) x 132(H) x 420(D) mm, 약 6kg |
| 사용 환경 | +5 ~ +40도, 20 ~ 80%RH(결로 없음), 고도 2000m 이하 |
| 안전 규격 | EN61010-1, EN IEC 61010-2-030, 과전압 범주 II, 오염도 2 |
모델 구성: 외부 인터페이스 -ETP/-EDP, GP-IB -N01(없음)/-C01(장착), 전원 코드 규격(-D, -F 한국/VDE 등)을 선택합니다. 랙마운트 키트(735183-03)와 블랭크 패널(735186)은 별도 액세서리입니다.
가격 및 납기 안내 · 프레임(AQ23011A) 구성(외부 인터페이스, GP-IB 옵션, 전원 코드 규격)과 SMU 모듈(AQ23811A), 랙마운트 키트 등의 가격은 견적으로 안내합니다. 납기는 주문생산품 약 6주입니다. 필요한 구성과 채널 수를 알려 주시면 견적서를 보내 드립니다.
