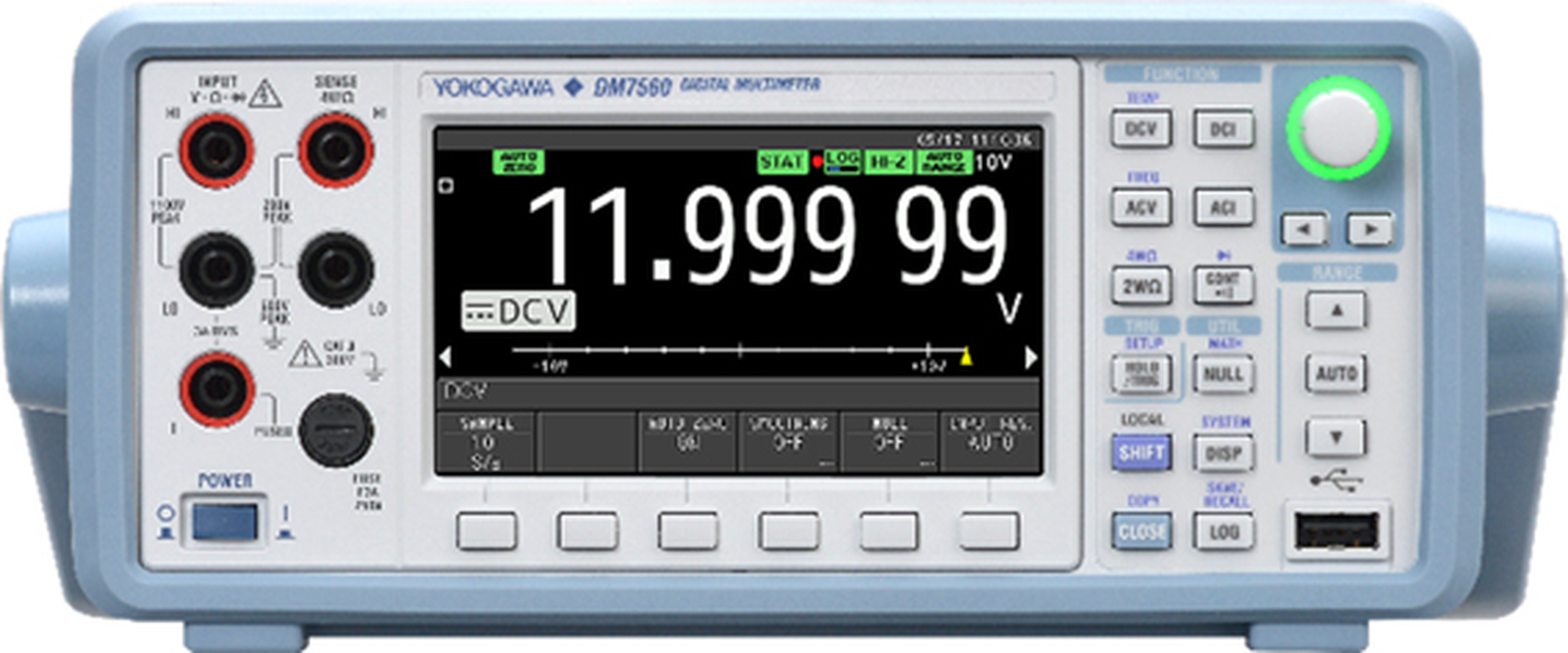

DM75606½자리 디지털 멀티미터 · 최대 30k 샘플/초
높은 안정성과 고속 샘플링을 함께 갖춘 6½자리 벤치 타입 디지털 멀티미터입니다. 4.3형 TFT 컬러 LCD에 수치, 추세, 히스토그램, 아날로그 미터를 다양하게 표시하고, 100k 포인트 로그 메모리로 데이터를 기록하고 분석합니다.
정밀 측정과 고속 로깅을 한 대로
전원 전압 변동 감시, 각종 센서 시험, 드라이버 요소 조정, 양부 판정 시험 등 연구개발과 생산 라인의 다양한 측정에 사용합니다.
DM7560 카탈로그, 리플릿 (PDF)자료실에서 다운로드 ▶주요 특징
우수한 안정성
6½자리 고해상도 벤치탑 DMM에 요구되는 높은 안정성을 갖추었고, 고속 샘플링 설정에서도 신뢰도 높은 측정이 가능합니다.
풍부한 표시
수치 표시 외에 추세, 히스토그램, 아크 스케일 미터 등 측정 목적에 맞는 표시 형식을 고를 수 있습니다.
생산성 향상
폭넓은 통신 인터페이스와 해석 기능으로 측정 작업 전반의 생산성을 높입니다.
4.3형 컬러 LCD에 다양한 표시
1차 표시와 2차 표시를 조합해 측정값과 판정 상태, 설정 상태를 한 화면에서 확인합니다.

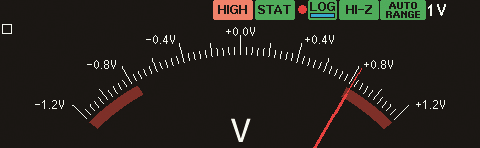

아날로그 미터 표시
바늘 형식의 아크 스케일 미터로 측정값의 변화를 직관적으로 확인합니다.

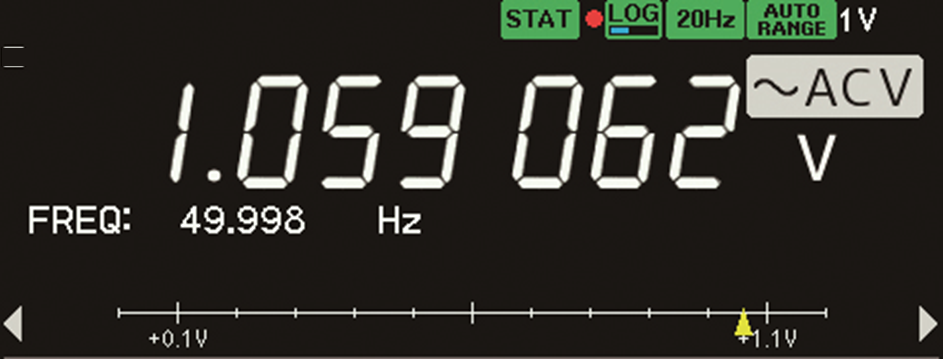

수치와 주파수 동시 표시
전압을 측정하면서 입력 신호의 주파수를 함께 표시합니다. (ACV 기능 시)

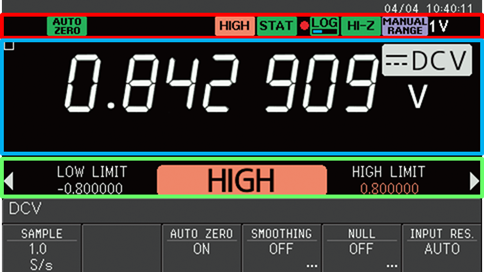

리미트 판정 표시
상한과 하한을 설정해 GO와 HIGH, LOW를 한눈에 판정합니다. 양부 판정 시험에 편리합니다.

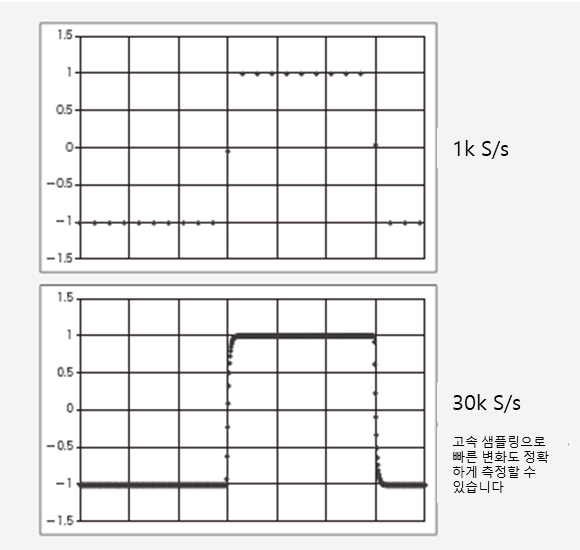

고속 데이터 로깅
최대 30k 샘플/초
BULK 모드에서 최대 30k 샘플/초로 측정 결과를 내장 메모리에 기록합니다. 빠르게 변하는 신호도 정확히 포착합니다. (DCV, DCI, 2선식 저항, 4선식 저항)

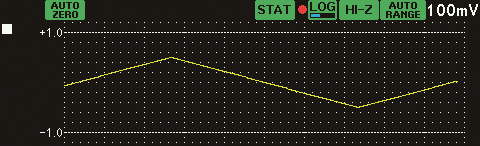

추세 표시
측정값의 시간 변화를 그래프로 표시해 변동 경향을 확인합니다.

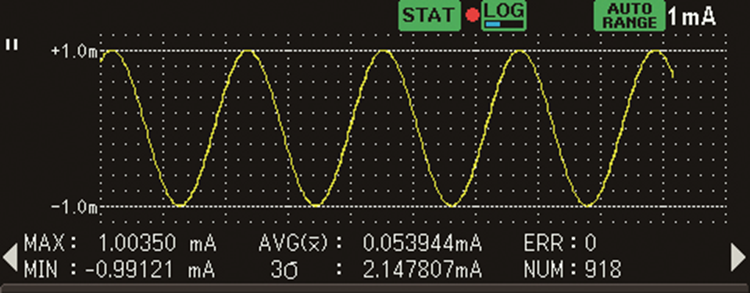

추세와 통계 동시 표시
파형 형태의 추세와 최대, 최소, 평균, 표준편차를 함께 확인해 측정 결과를 종합적으로 판단합니다.
통계치 표시
최대, 최소, 평균, 표준편차와 측정 횟수를 실시간으로 계산해 표시합니다.
오프라인 데이터 분석
100k 포인트 내장 로그 메모리에 저장한 데이터를 측정 정지 후 본 기기 화면에서 바로 분석합니다. 샘플링 속도 1S/s에서는 약 27시간 46분, 1kS/s에서 약 1분 40초, 30kS/s에서 약 3초 분량을 기록합니다.

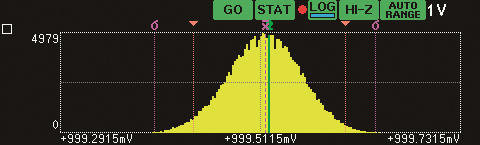

히스토그램 표시
측정값의 분포를 히스토그램으로 표시해 편차와 정규성을 확인합니다.

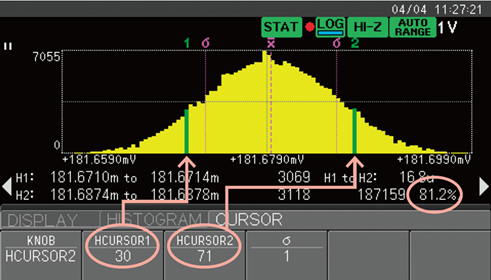

수율 측정
히스토그램에서 상하한 판정값을 커서로 지정하면 판정값 내 도수와 전체 대비 비율이 표시되어 수율을 직관적으로 확인합니다.

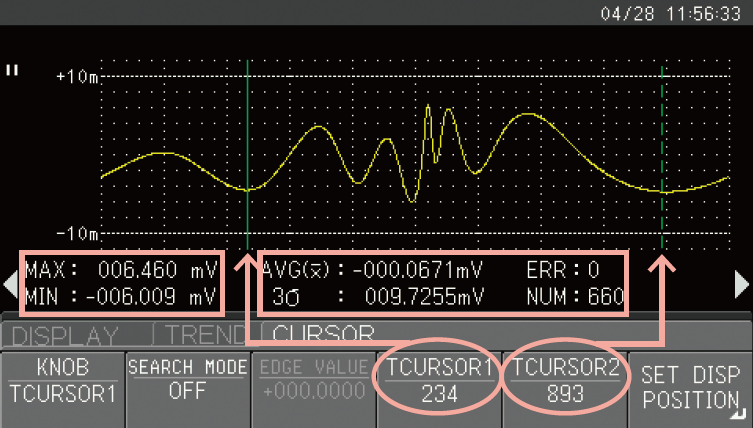

시간적 변화 분석
커서로 범위를 지정해 그 구간의 최대, 최소, 평균 등 통계치를 2차 표시로 확인합니다.

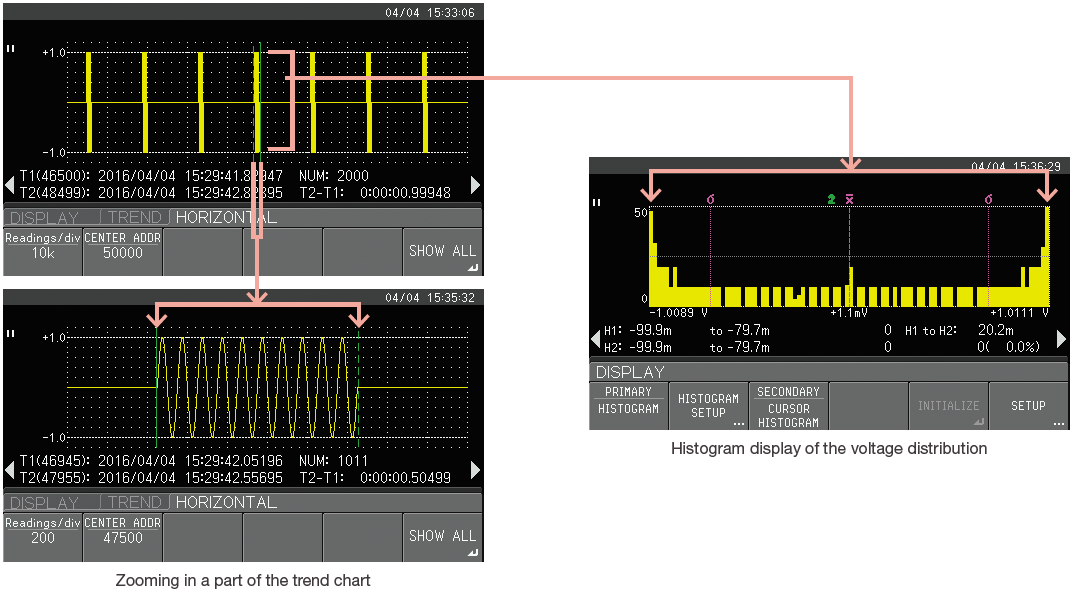

다양한 그래프 분석
추세 표시의 일부를 확대하거나 히스토그램으로 표시해 상세한 확인과 해석이 가능합니다.
사양 요약
| 모델 | DM7560 벤치 타입 디지털 멀티미터 |
|---|---|
| 표시 자릿수 | 6½자리 |
| 로깅 속도 | 최대 30k 샘플/초 (BULK 모드: DCV, DCI, 2선식 저항, 4선식 저항) |
| 내장 로그 메모리 | 100k 포인트, USB 메모리로 PC 복사 가능 |
| 표시 | 4.3형 TFT 컬러 LCD, 수치 / 추세 / 히스토그램 / 아크 스케일 미터 / 통계 / 리미트 판정 |
| 통신 인터페이스 | USB, 옵션 /C1 GP-IB, 옵션 /C2 LAN + RS-232, 옵션 /CMP DIO 인터페이스 |
| 전원 전압 | -6: AC 220V, -8: AC 240V (50/60Hz), -F: VDE 규격 전원 코드 |
전원 전압, 전원 코드, 통신 인터페이스(/C1, /C2) 구성은 견적 시 선택합니다. 측정 기능별 상세 정확도는 카탈로그를 확인해 주세요.
옵션과 액세서리
아래 품목은 상품 페이지의 추가상품에서 본체와 함께 선택해 주문하실 수 있습니다.
| /CMP | DIO 인터페이스 (공장 장착 옵션) |
|---|---|
| 758933 | 측정 리드 세트 (1m, 적색·흑색 2개 1세트) |
| 758917 | 측정 리드 (75cm, 2개) |
| 758922 / 758929 | 악어 클립 어댑터 세트 (정격 300V / 1050V, 2개 1세트) |
| 758923 / 758931 | 안전 단자 어댑터 세트 (스프링 홀드형 / 나사 고정형, 적색·흑색 2개) |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. GP-IB(/C1), LAN·RS-232(/C2) 인터페이스는 견적으로 안내해 드립니다.
