BK PRECISION · True RMS 디지털 멀티미터

2707B

BK Precision 2707B는 True RMS 방식으로 AC 전압·전류를 측정하는 수동 레인지 멀티미터로, 인버터나 SMPS처럼 파형이 일그러진 신호도 실효값으로 읽습니다. 2,000 카운트 표시에 AC·DC 10 A, 2000 MΩ 저항, 20 uF 정전용량, 20 MHz 주파수, hFE·로직 테스트까지 갖췄습니다.

True RMSAC 측정

2,000표시 카운트

10 AAC/DC 전류

20 MHz주파수 측정

왜곡 파형도 정확하게, True RMS 다기능 모델

회전 스위치로 기능과 레인지를 직접 선택하는 수동 레인지 방식이며, 파고율 3 미만의 AC 신호를 True RMS로 측정합니다. 트랜지스터 소켓과 로직 테스트 기능을 갖춰 전자 회로 작업대에서 활용도가 높고, 자석 행거로 걸어 두고 쓸 수 있습니다.

2700 Tool Kit 시리즈 데이터시트 (영문)자료실에서 보기 ›

2707B의 특징

True RMS AC 측정

AC 전압과 AC 전류를 실효값으로 측정해 비정현파 부하에서도 신뢰할 수 있는 값을 보여 줍니다.

AC·DC 10 A 전류

20 mA, 200 mA, 10 A 레인지로 직류·교류 전류를 측정합니다.

고저항·정전용량·주파수

저항 2000 MΩ, 정전용량 20 uF, 주파수 20 MHz까지 한 대로 확인합니다.

hFE·로직 테스트

트랜지스터 hFE(0~1000)와 로직 Hi/Lo 레벨을 판별해 부품·디지털 회로 점검에 유용합니다.

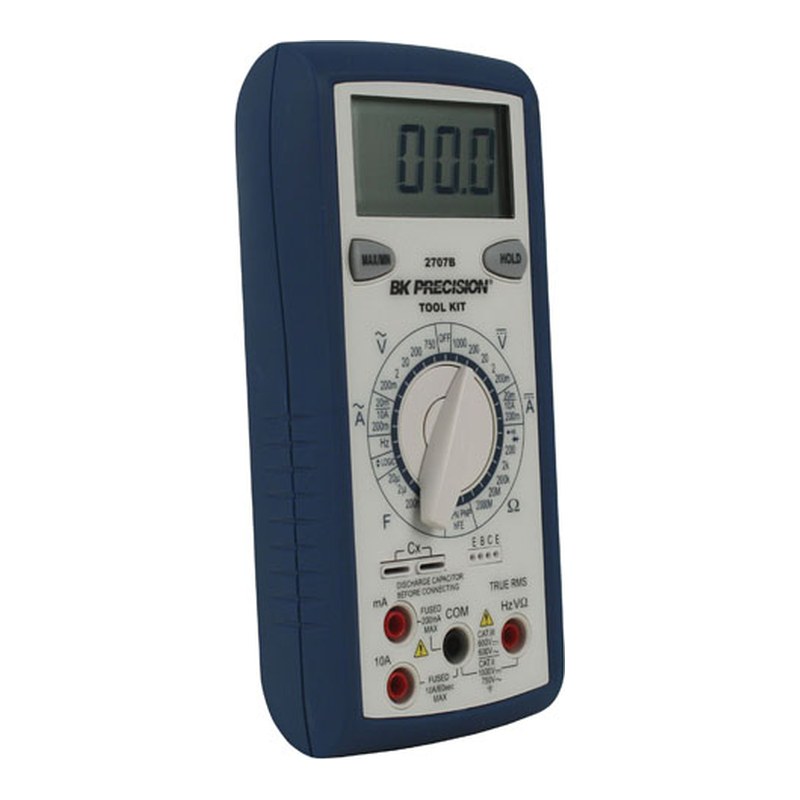

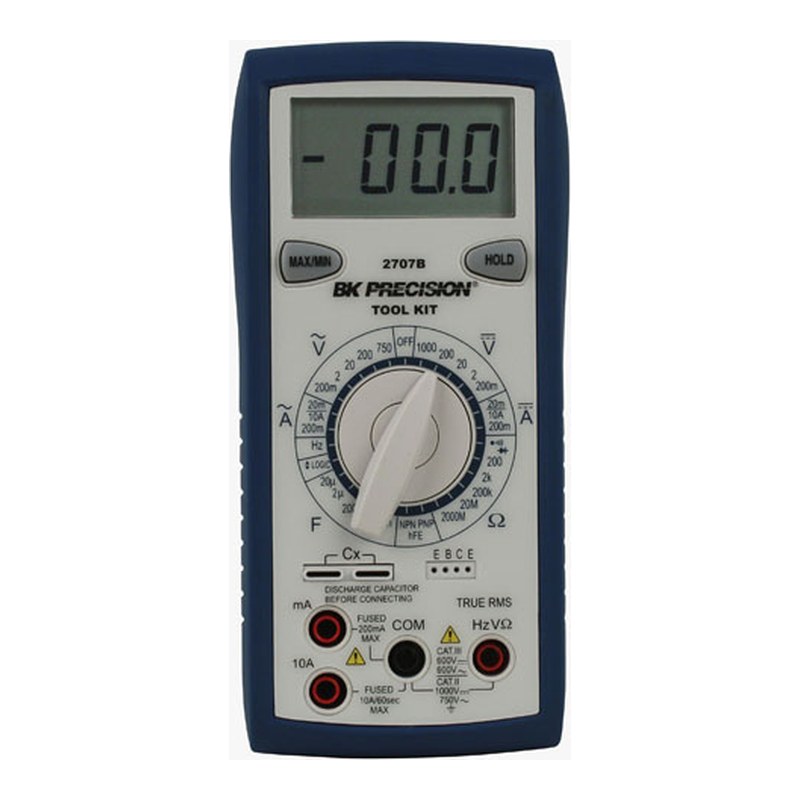

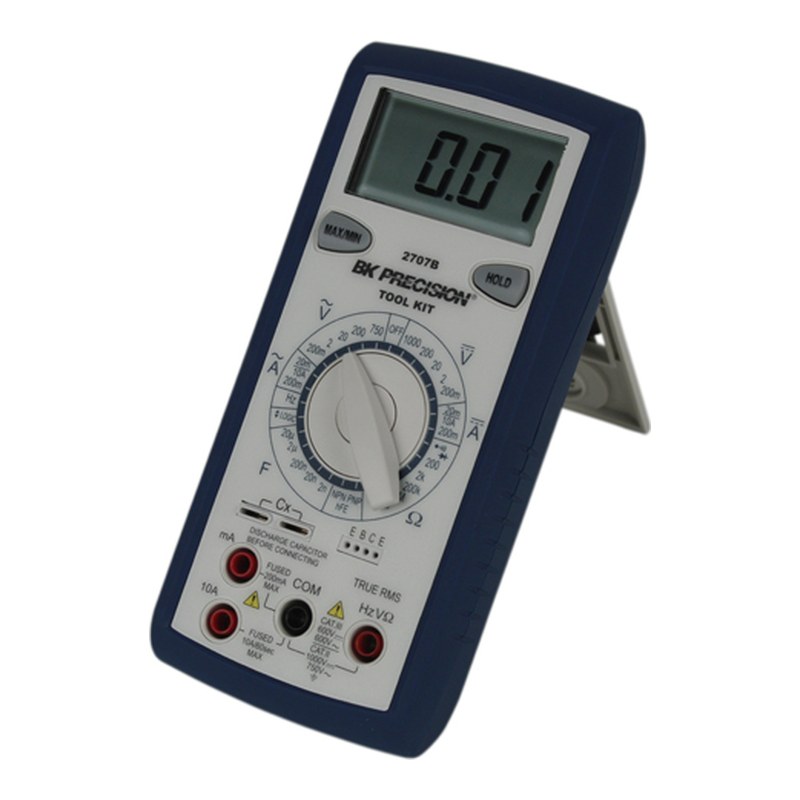

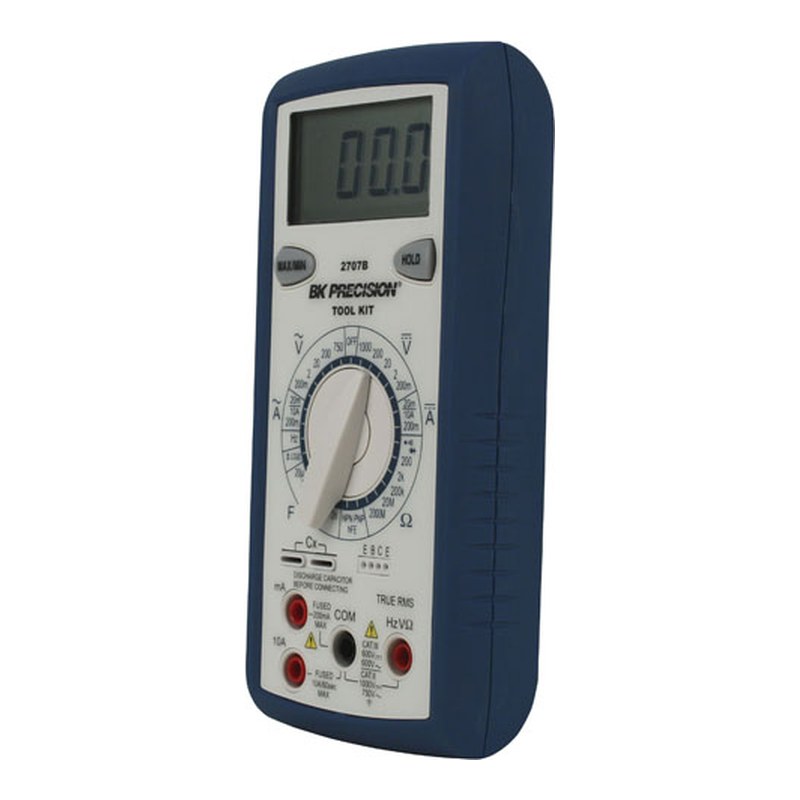

제품 외관

모델 비교

같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.

모델	레인징	True RMS	전류 측정	정전용량	주파수
2712	자동/수동	AC+DC	10 A AC/DC	~40 uF	~500 kHz
2709B	자동/수동	지원	10 A AC/DC	~66 mF	~66 MHz
2708B	자동/수동	지원	10 A AC/DC	-	-
2707B (이 상품)	수동	지원	10 A AC/DC	~20 uF	~20 MHz
2706B	수동	-	200 mA AC/DC	~20 mF	~40 kHz
2705B	자동/수동	-	10 A AC/DC	-	-
2704C	수동	-	10 A AC/DC	~20 uF	~20 MHz
2704C KIT	수동	-	10 A AC/DC	~20 uF	~20 MHz
2703C	수동	-	10 A DC	-	-

이런 현장에 적합합니다

인버터·SMPS 점검

왜곡 파형의 AC 전압·전류 실효값 측정

전자 회로 수리

트랜지스터 선별과 로직 레벨 확인

모터 드라이브

가변속 장치 출력 전류 확인

교육 실험실

전자공학 실습용 다기능 계측

2707B 주요 사양

모델	2707B
레인징	수동
표시	3 1/2 디지트, 2,000 카운트 LCD
True RMS	AC 전압, AC 전류 (파고율 3 미만)
DC 전압	200 mV, 2 V, 20 V, 200 V, 1000 V / ±(0.8 % rdg + 1 dgt)
AC 전압 (50~500 Hz)	200 mV~750 V (5레인지) / ±(1.5 % rdg + 8 dgt) (200 V·750 V: ±(2.0 % rdg + 8 dgt))
입력 임피던스	10 MΩ
DC 전류	20 mA, 200 mA, 10 A / ±(1.0 % rdg + 1 dgt) (10 A: ±(3.5 % rdg + 3 dgt))
AC 전류 (50~500 Hz)	20 mA, 200 mA, 10 A / ±(2.0 % rdg + 8 dgt) (10 A: ±(3.5 % rdg + 8 dgt))
전류 입력 보호	0.5 A/500 V, 10 A/600 V 속단 세라믹 퓨즈 (10 A는 최대 60초 측정 후 10분 휴지)
저항	200 Ω, 2 kΩ, 200 kΩ, 20 MΩ, 2000 MΩ / ±(1.0 % rdg + 4 dgt) (20 MΩ: ±(2.0 % rdg + 4 dgt), 2000 MΩ: ±(5.0 % rdg + 10 dgt))
정전용량	2 nF, 20 nF, 200 nF, 2.0 uF, 20 uF / ±(4 % rdg + 10 dgt)
주파수	2 kHz~20 MHz (5레인지) / ±(0.1 % rdg + 3 dgt), 감도 2.0 Vrms 이상
트랜지스터 hFE	0~1000 (베이스 전류 약 10 uA, VCE 3.0 V)
로직 테스트	Hi 2.8 V ±0.8 V / Lo 0.8 V ±0.5 V, Lo에서 40 ms 부저
다이오드·도통	다이오드 1.0 mA, ±(1.5 % rdg + 3 dgt) / 도통 100 Ω 미만 부저
과부하 보호	전압: 1000 VDC 또는 750 VACrms / 기타 기능: 500 VDC/ACrms
측정 속도	초당 2.5회
동작 환경	0~50 °C, 상대습도 70 % 미만
전원	9 V 배터리 1개 (NEDA 1604, IEC 6F22)
배터리 수명	약 150시간 (일반)
크기	165 (H) × 78 (W) × 42.5 (D) mm
무게	약 285 g (배터리·행거 포함)
기본 구성품	사용 설명서, 테스트 리드 1세트, 예비 퓨즈 1개, 9 V 배터리(장착)
