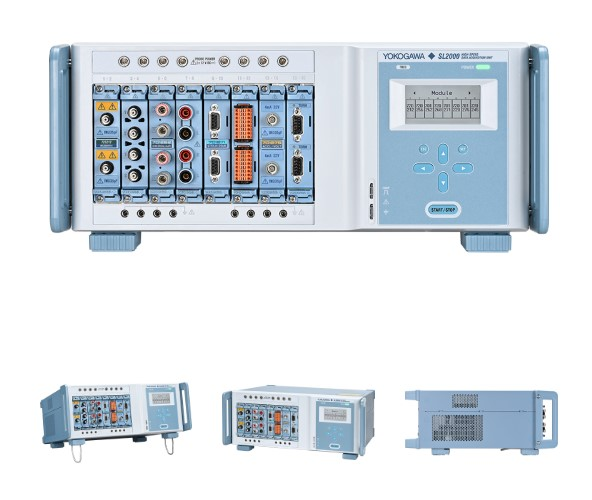

SL2000High-Speed Data Acquisition Unit
임베디드 시스템에 적합한 절연 오실로스코프 겸 고속 DAQ입니다. DL950을 시스템 랙에 탑재할 수 있는 높이 4U 본체에 입력 모듈 8슬롯, 최대 200MS/s, 최대 160채널 동기 측정을 갖췄습니다.
시스템에 내장해 쓰는
절연 오실로스코프 · 고속 DAQ
플러그인 모듈 조합으로 전압·전류, 온도, 가속도, 변형, 펄스, 디지털 신호와 CAN/CAN FD/LIN/SENT 통신 신호를 다채널로 장시간 기록합니다. DL950, DL350과 같은 스코프코더 시리즈 공통 모듈을 사용합니다.
SL2000 카탈로그 (PDF) 보기자료실에서 다운로드 ▶SL2000의 강점
랙 탑재형 본체에 스코프코더의 측정 성능을 담았습니다.

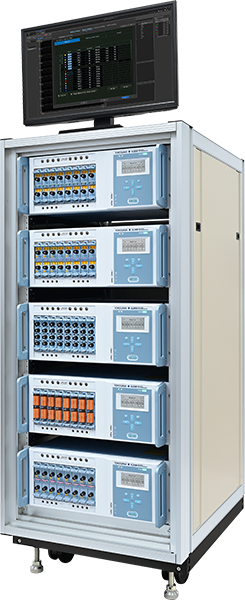

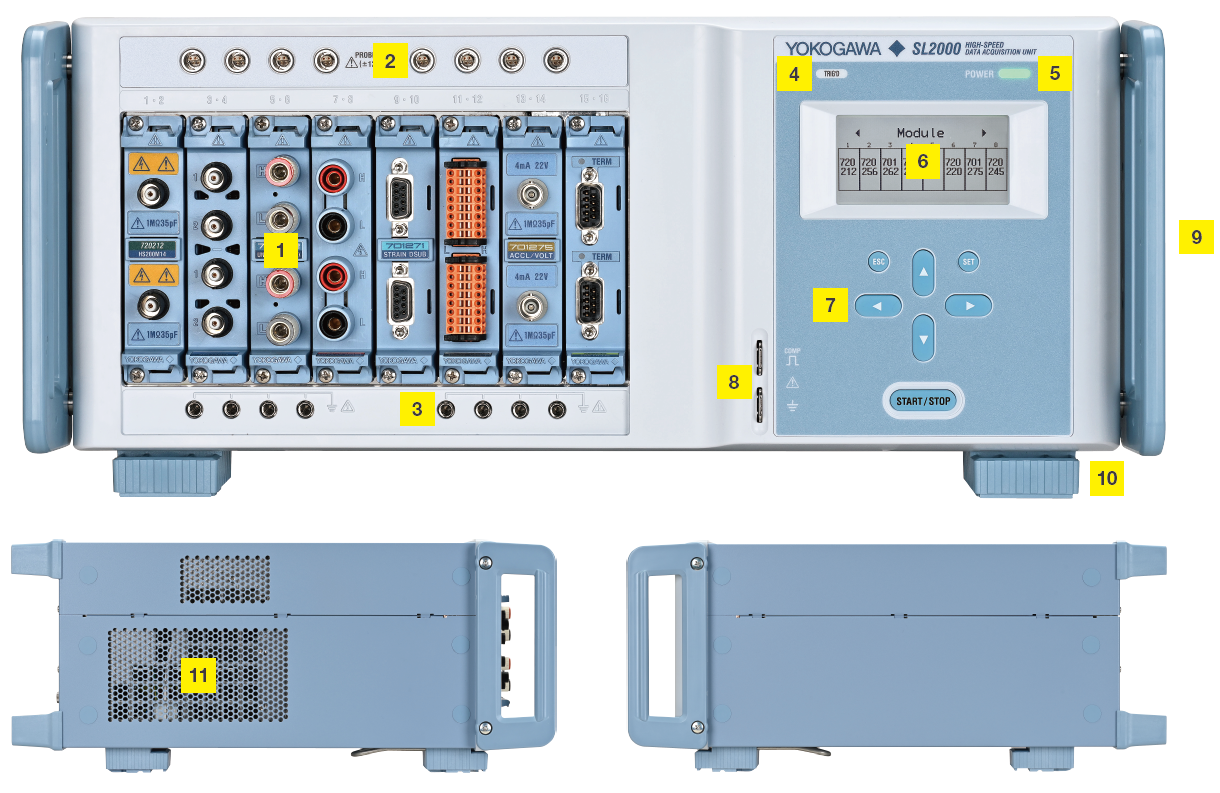

시스템 임베디드 디자인
DL950을 시스템 랙에 탑재할 수 있는 높이 4U의 시스템 내장용 본체입니다. 시험 설비와 자동 측정 시스템에 조립해 넣기 쉽습니다.

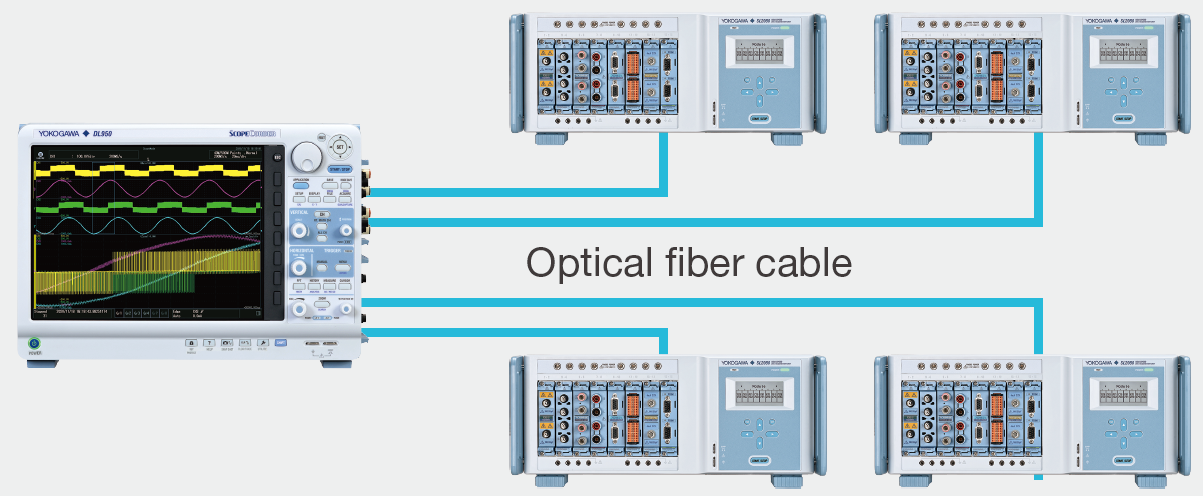

최대 160채널 동기
최대 5대를 연결해 동기 측정합니다. 최대 샘플 속도 200MS/s의 16채널 신호를 5대 동기로 10MS/s, 최대 160채널까지 측정하고 기록합니다.

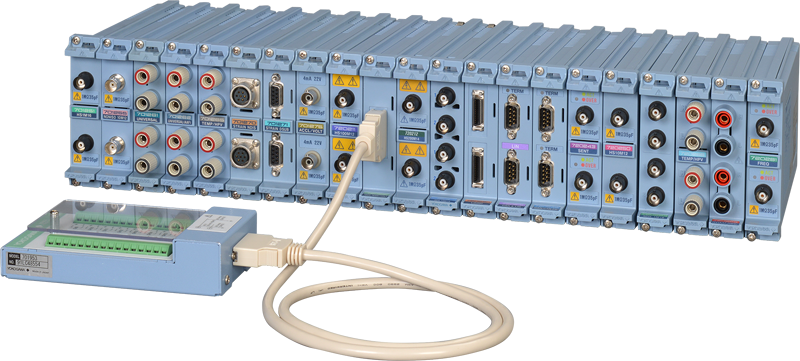

스코프코더 공통 플러그인 모듈
전압, 온도, 가속도, 변형, CAN 등 다양한 신호에 대응하는 모듈이 준비되어 있습니다. 본체 8슬롯에 측정 요구에 맞춰 조합합니다.

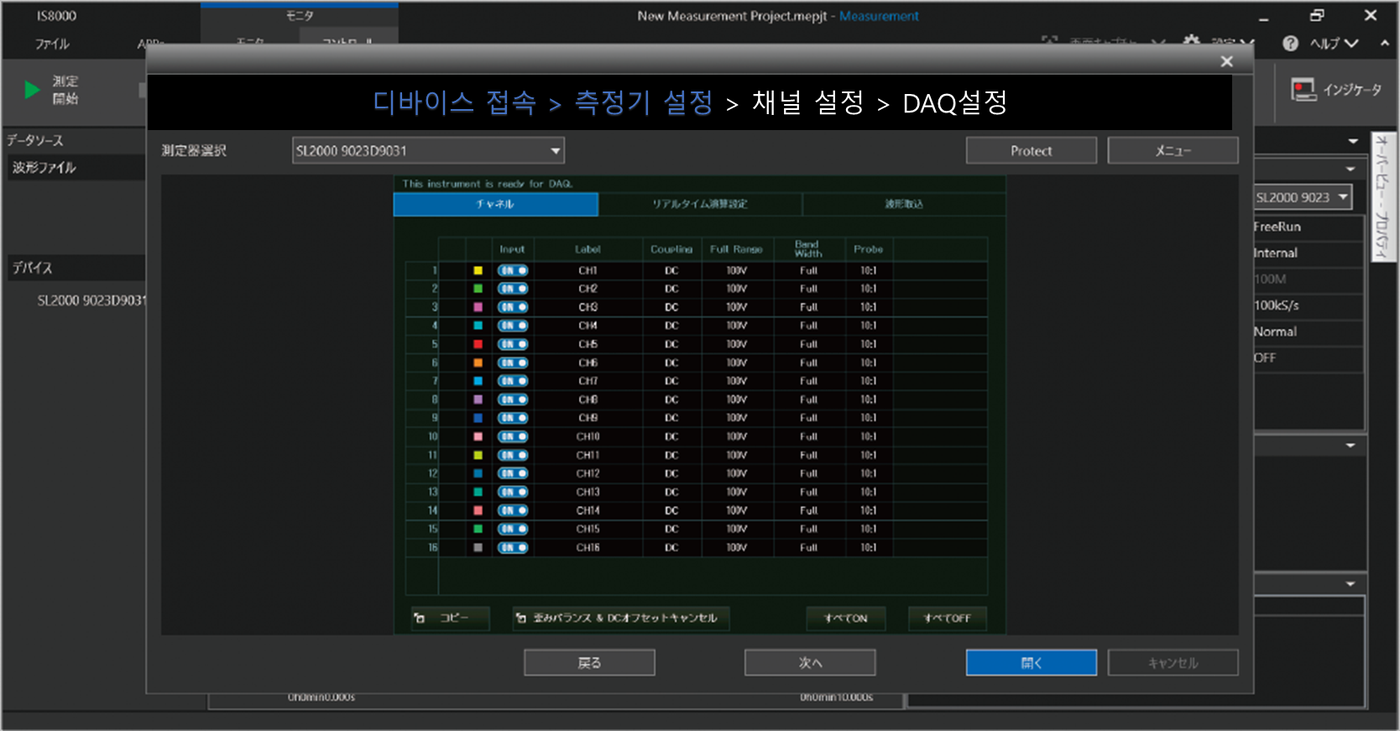

장시간 기록에 적합한 제어 소프트웨어 IS8000
정형 시험과 내구 시험에 필요한 계측기 설정과 기록 설정을 IS8000으로 복잡한 조작 없이 간단하게 합니다. 본체에는 IS8002 소프트웨어 1라이선스가 포함됩니다(/SN 옵션으로 소프트웨어 제외 가능).
스코프 모드와 메모리 레코더 모드
환경과 용도에 맞춰 두 가지 작동 모드를 씁니다. 스코프 모드는 오실로스코프처럼 고속 신호와 반복 파형 측정에, 메모리 레코더 모드는 데이터 로거나 레코더처럼 장시간 연속 파형 측정에 알맞습니다.
최대 200MS/s · 절연 1000V 입력
최대 200MS/s 14비트 고속 샘플로 고속 인버터의 스위칭 파형이나 전원 주변의 순간적인 노이즈를 정확하게 포착합니다. 720212 모듈은 패시브 프로브와 결합해 절연 1000V 입력이 가능하고, 701255 비절연 모듈 또는 절연 모듈에 701905 변환 케이블과 701977 고압 차동 프로브를 결합하면 최대 7000V까지 측정합니다.

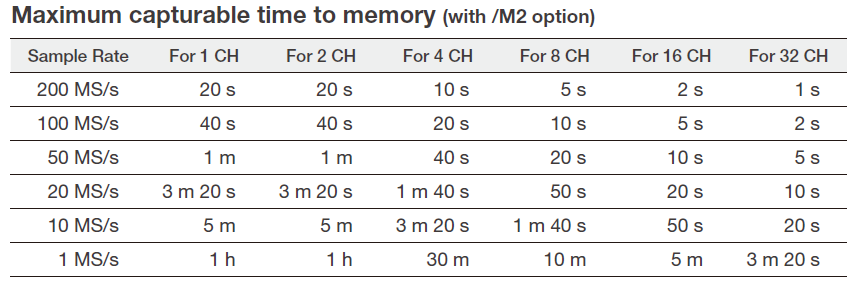

최대 8G 포인트 메모리
/M2 옵션 8G 포인트 메모리와 조합하면 200MS/s 고속 샘플링에서도 최대 20초를 연속 기록합니다.

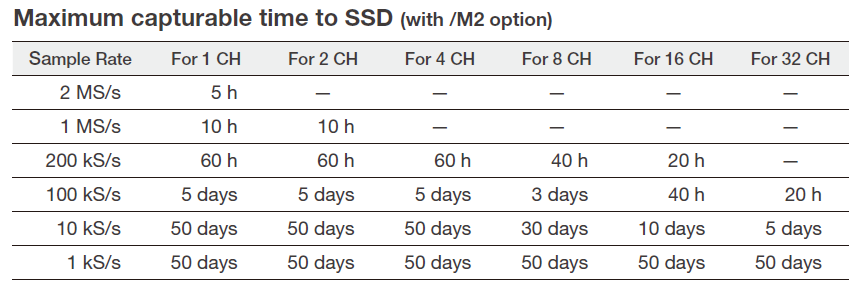

내장 SSD 기록 (/ST1 · /ST2)
512GB SSD로 최대 2MS/s의 속도로 장시간 기록합니다. 듀얼 캡처로 얻은 파형도 함께 기록해 차량 내구 시험이나 드물게 발생하는 이벤트 포착에 유용합니다.

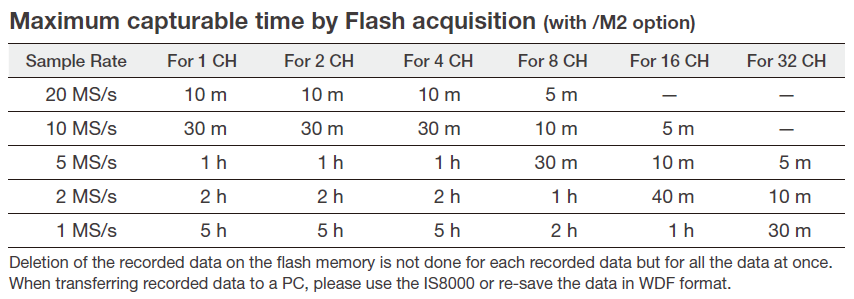

플래시 어퀴지션 (/ST2)
내장 플래시 메모리에 고속 샘플 기록을 장시간 저장합니다. 기록 데이터는 전원을 꺼도 유지됩니다.

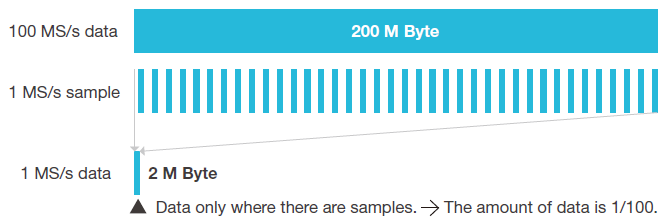

멀티 샘플 레이트
채널마다 다른 샘플 속도를 설정해 고속 신호와 저속 신호를 함께 기록하고 데이터량을 줄입니다.
이런 현장에서 활약합니다

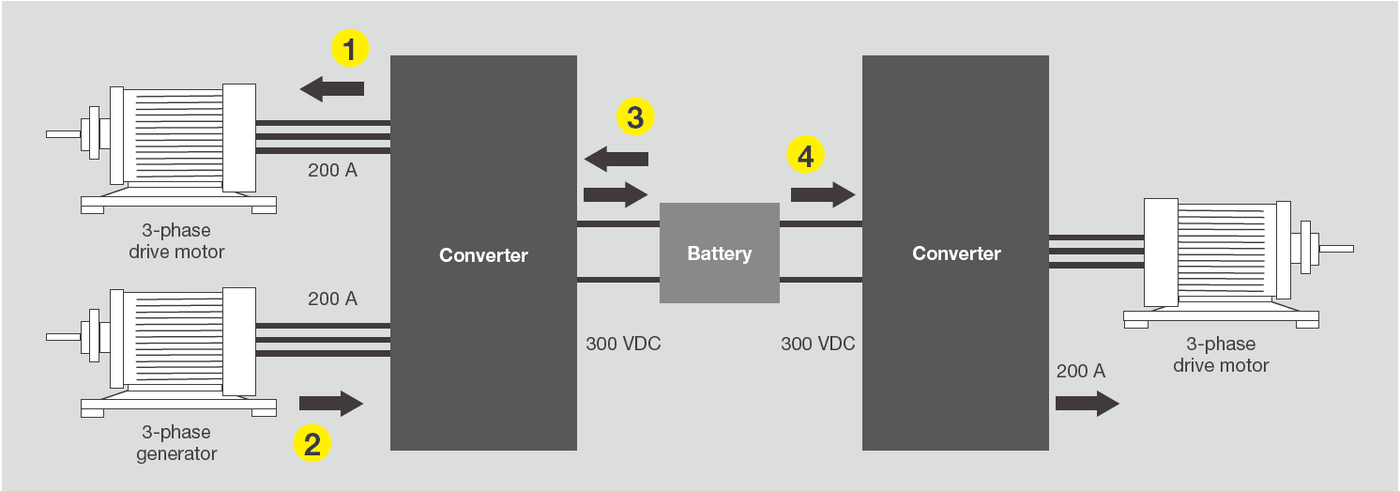

실시간 연산 · 전력 연산 · 모터 dq 해석
측정을 멈추지 않고 실시간으로 파형 연산, 전력 연산, 모터 dq 해석(/G03, /G05, /MT1 옵션)을 하고 연산 결과로 트리거도 겁니다.

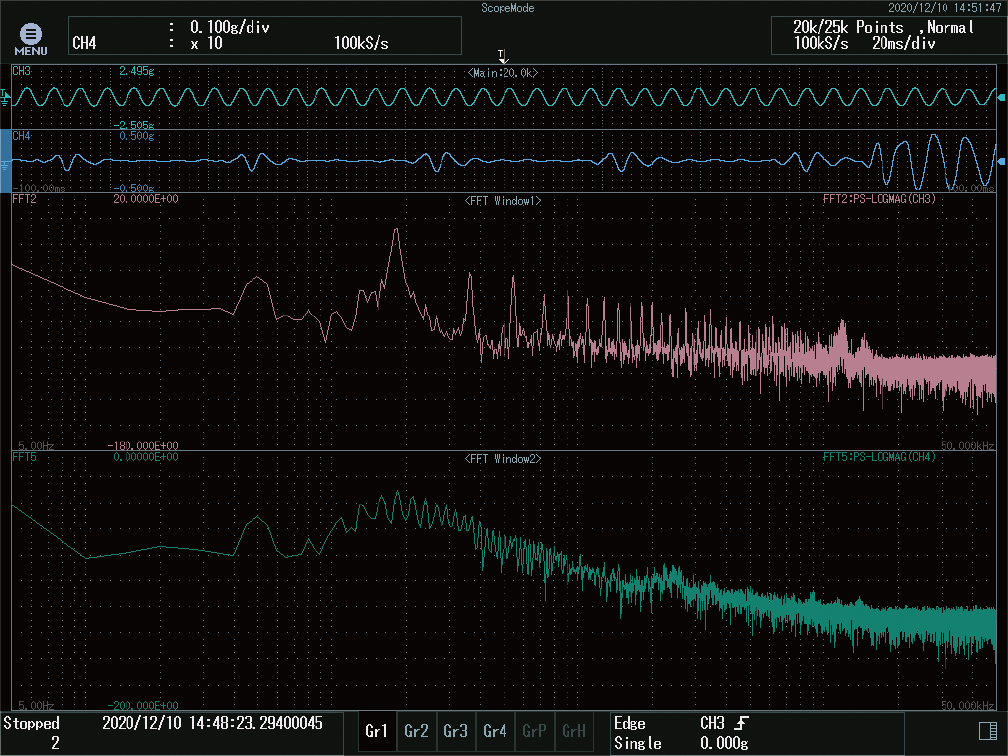

진동 · 가속도 · NVH 해석
가속도 모듈과 사용자 정의 연산(/G02)으로 진동 신호를 FFT 해석하는 등 NVH 신호를 동시에 수집하고 해석합니다.

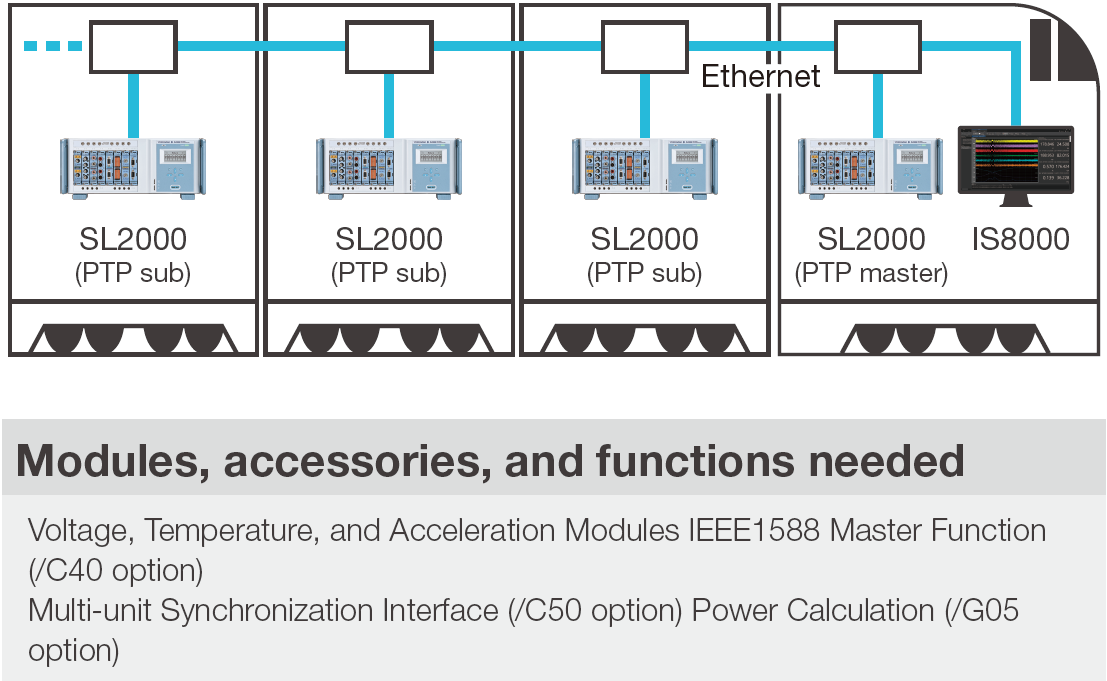

시각 동기 IEEE1588 · IRIG · GPS
IEEE1588 마스터 기능(/C40), 멀티 유닛 동기 인터페이스(/C50)로 여러 대의 시각과 샘플 클럭을 맞춥니다. IRIG와 GPS 시각 동기는 /C35 옵션으로 지원합니다.
연동 · 확장

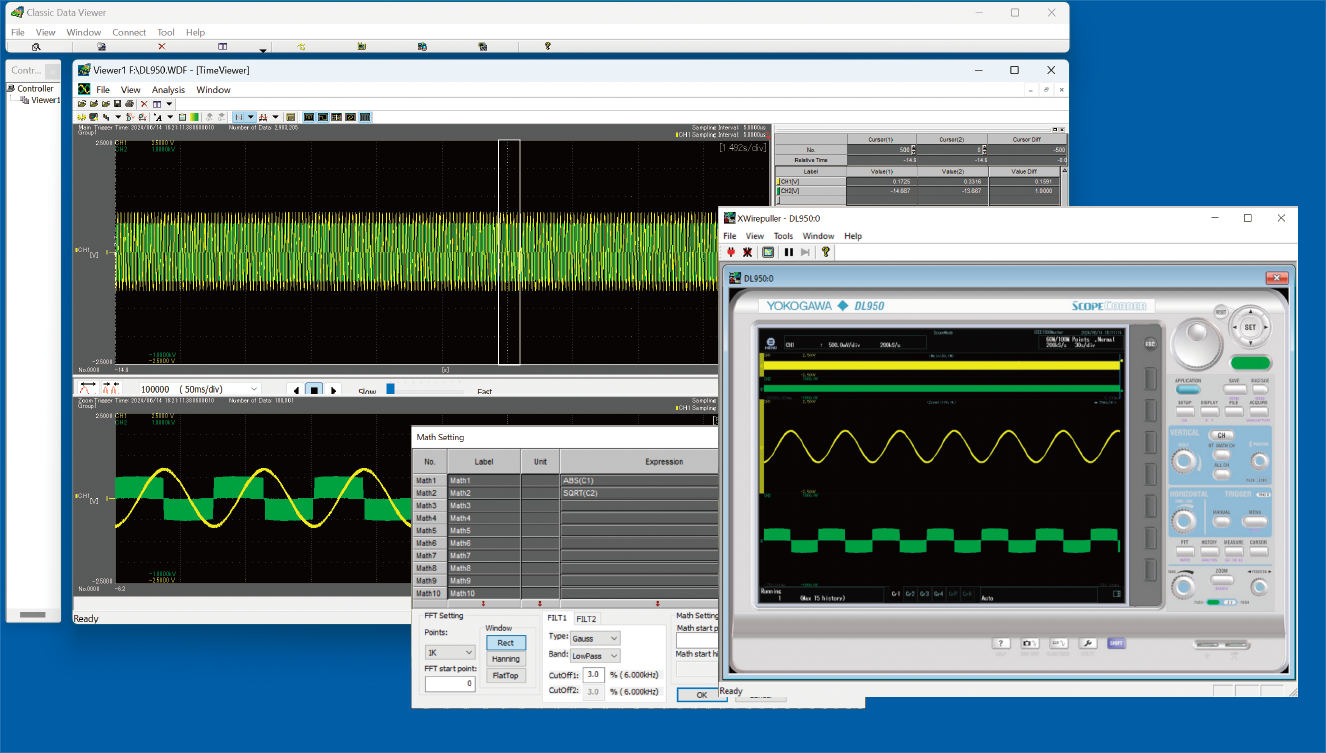

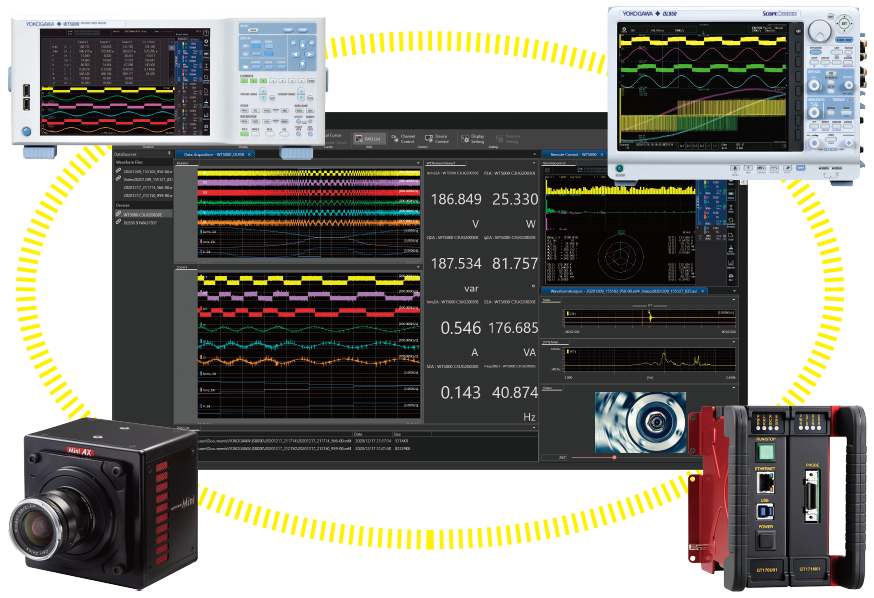

IS8000 동기 계측
IS8000으로 파워 분석기, 고속 카메라(/FS1), ECU 모니터(/EM1), Modbus 장비(/MB1) 같은 기기와 동기 계측합니다.

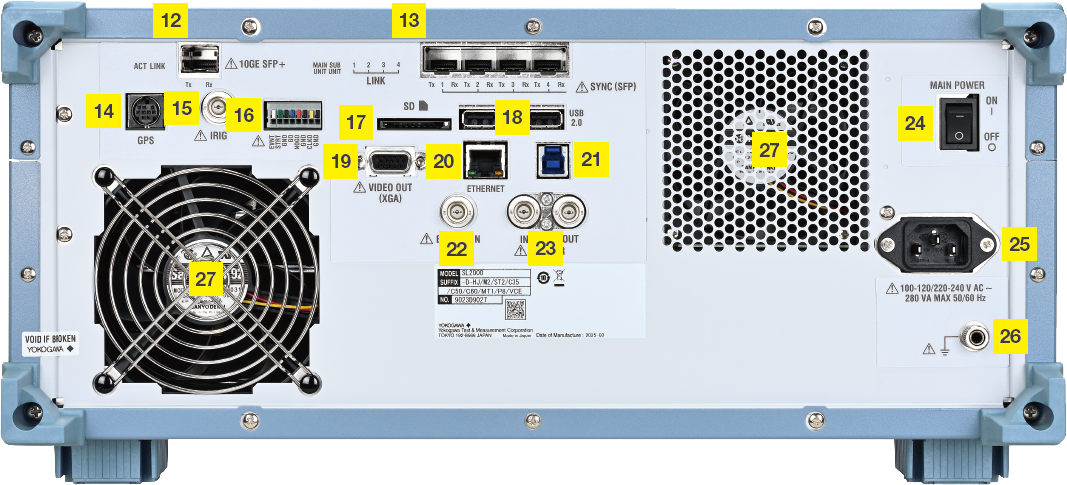

PC 연계
1000BASE-T, USB 3.0, 10Gbps 이더넷(/C60)으로 PC와 연결해 데이터를 스트리밍하고 파형을 확인합니다.

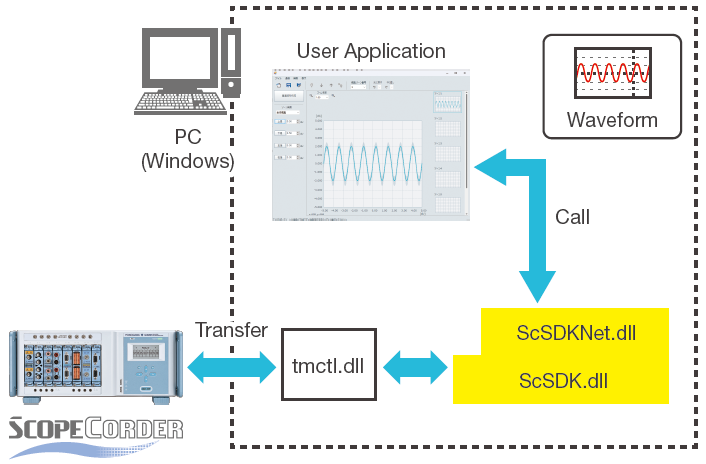

스코프코더 SDK
스코프코더 SDK로 사용자 애플리케이션에서 계측기를 제어하고 파형 데이터를 가져옵니다.
주요 사양
| 입력 모듈 슬롯 | 8슬롯 (플러그인 모듈) |
|---|---|
| 최대 입력 채널 | 4채널 모듈 전 슬롯 사용 시 32채널, 16채널 온도/전압 모듈 전 슬롯 사용 시 128채널, 최대 5대 연결 시 160채널 |
| 최대 샘플 속도 | 200MS/s 14비트 (720212 모듈), 채널마다 샘플 속도 설정 가능 |
| 메모리 | 표준 1G 포인트(채널당 최대 500M) · /M1 4G 포인트(채널당 최대 2G) · /M2 8G 포인트(채널당 최대 4G) |
| 연속 기록 | 내장 SSD 512GB(/ST1 · /ST2), 플래시 어퀴지션(/ST2), PC 스트리밍 |
| 최대 입력 전압 | 절연 1000V, 고압 차동 프로브 사용 시 최대 7000V |
| 인터페이스 | 1000BASE-T, USB 3.0(PC 연결), 10Gbps 이더넷(/C60), 멀티 유닛 동기(/C50), IRIG·GPS(/C35) |
| 시각 동기 | IEEE1588 (/C40로 마스터 출력), IRIG · GPS (/C35) |
| 연산 | 사용자 정의 연산(/G02), 실시간 연산(/G03), 전력 연산(/G05), 모터 dq 해석(/MT1) |
| 차량 통신 | /VCE 옵션과 CAN/CAN FD/LIN/SENT 모니터 모듈 |
| 본체 구성품 | 전원 코드, 프런트 커버, 패널 시트, 모듈 슬롯 커버 8개, 소프트 케이스, 사용자 매뉴얼, IS8002 1라이선스 |
모듈별 사양과 호환 정보는 카탈로그를 참고하세요. VDE 규격 전원 코드(-F) 기준입니다.
옵션 · 모듈 및 납기 안내 · 본체에는 입력 모듈이 포함되지 않으니 측정 신호에 맞는 모듈을 아래 추가상품에서 선택해 함께 주문하세요. 메모리 확장은 /M1과 /M2, 내장 스토리지는 /ST1과 /ST2, 프로브 전원 단자는 /P4와 /P8 가운데 하나만 선택할 수 있고, 연산 옵션(/G03, /G05, /MT1)도 한 가지만 선택합니다. 720221 모듈은 스캐너 박스(701953)가, CAN/CAN FD/LIN/SENT 모듈은 /VCE 옵션이 필요합니다. 프로브는 별도 판매이며, 720241·720242 모듈과 소프트웨어 제외(/SN) 옵션은 견적문의로 안내해 드립니다. 주문생산품으로 납기 약 6주가 걸립니다.
