DAS220
BK Precision DAS220은 스크루 단자식 유니버설 입력 10채널을 내장한 컴팩트 데이터 로거입니다. ±0.5 mV ~ ±100 V 전압, 10종 열전대, Pt100/Pt1000, 저항, 4~20 mA를 16 bit 분해능과 최소 1 ms 간격으로 기록하며, 32 GB 메모리로 장기간 공정 데이터를 저장합니다. AC 어댑터로 동작하는 거치형 기본 모델로 실험실과 설비 상시 감시에 알맞습니다.
10채널 공정 신호를 한 대로 기록
10형 터치스크린의 아이콘 메뉴와 채널 설정 화면에서 10채널의 측정 종류와 스케일을 한눈에 설정합니다. LAN과 LabVIEW 드라이버로 원격 제어하고, USB 메모리로 기록 파일을 옮깁니다.
DAS220 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS220의 특징
10채널 유니버설 입력
모든 채널에서 전압, 열전대, Pt100/Pt1000, 저항, 전류(션트)를 선택해 스크루 단자로 바로 배선합니다.
폭넓은 온도 측정
J·K·T·S·B·E·N·C·L·R 열전대와 2/3선식 Pt100/Pt1000을 지원해 다점 온도 로깅에 적합합니다.
로직·타이밍·알람
12채널 로직 입출력, 4채널 타이밍 입력(펄스·주파수·PWM·RPM), 4개 알람 출력으로 공정 감시를 구성합니다.
32 GB 장기 기록
1 ms ~ 20분 간격으로 설정해 32 GB 내장 메모리에 장기간 데이터를 저장하고 USB로 전송합니다.

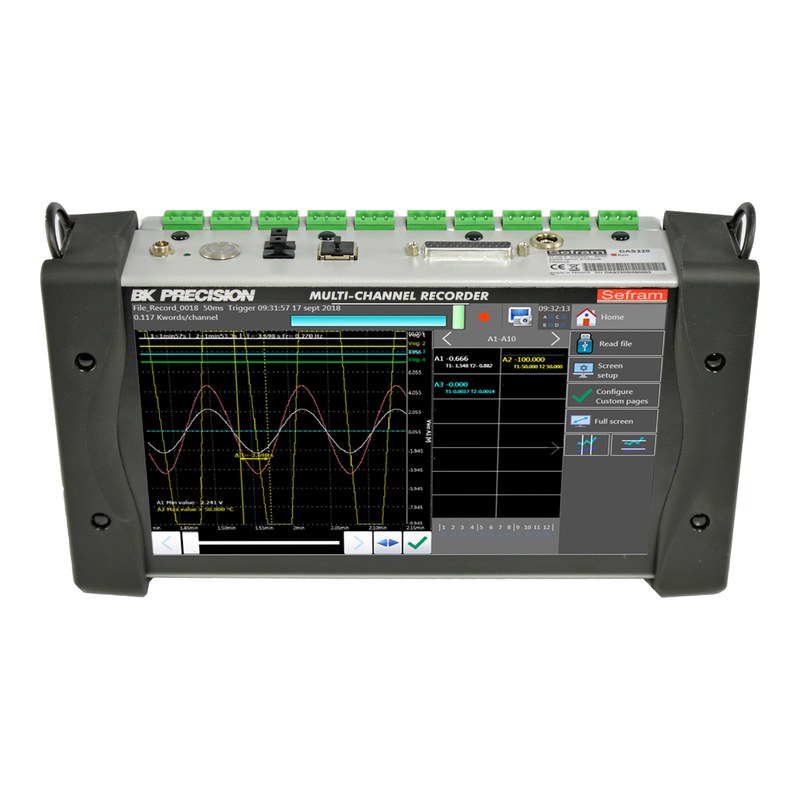

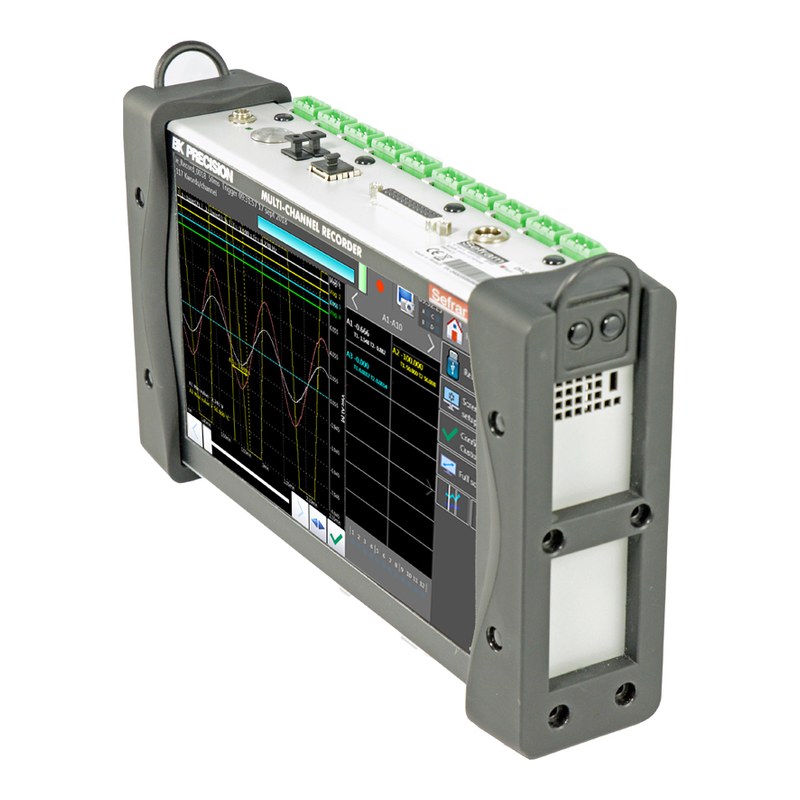

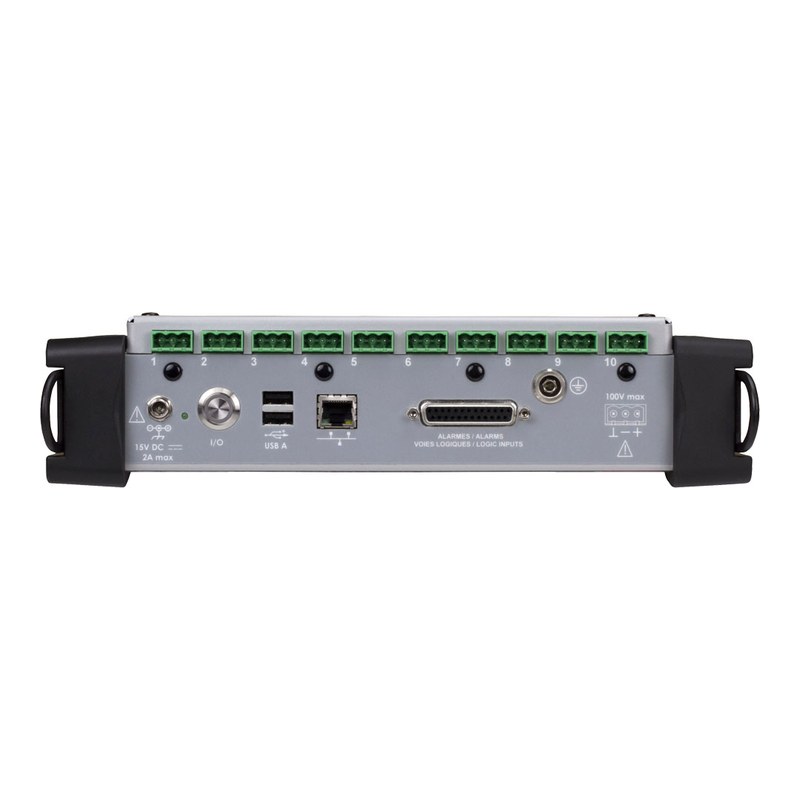

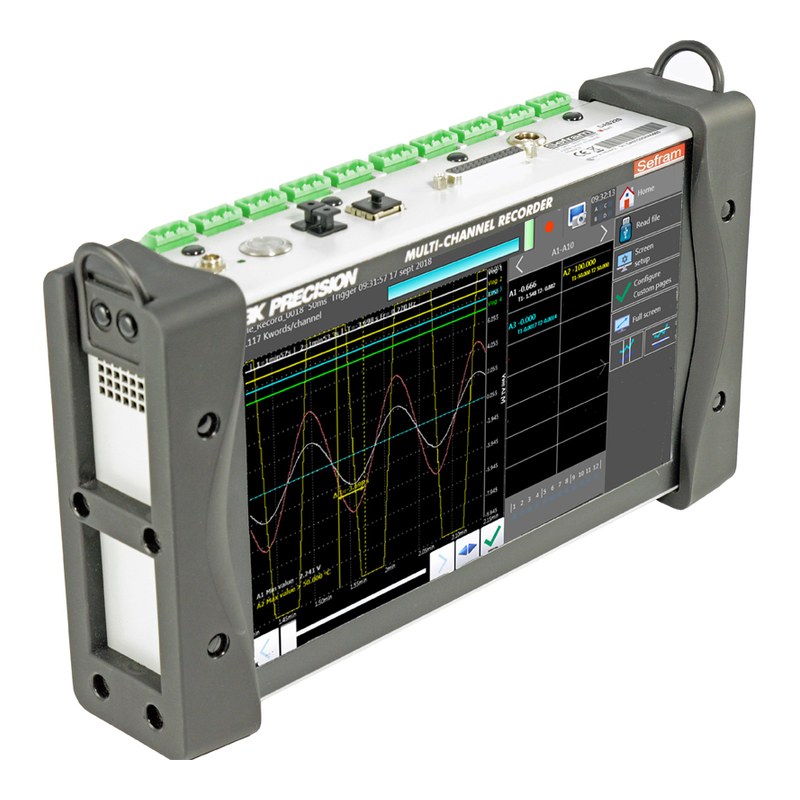

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 아날로그 채널 | 최소 기록 간격 | 내장 메모리 | 배터리 | 무게 |
|---|---|---|---|---|---|
| DAS220 (이 상품) | 10CH | 1 ms | 32 GB | - | 1.5 kg |
| DAS220-BAT | 10CH | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
| DAS240 | 20CH (최대 200CH) | 1 ms | 32 GB | - | 1.5 kg |
| DAS240-BAT | 20CH (최대 200CH) | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
이런 현장에 적합합니다
온도 로깅
열전대·RTD를 이용한 장비·챔버 다점 온도 기록
공정 모니터링
4~20 mA 센서와 전압 신호 상시 기록
회전·펄스 측정
주파수·펄스 적산, RPM 환산 기록
실험실 데이터 수집
시험 중 다채널 신호 장시간 저장
DAS220 주요 사양
| 모델 | DAS220 |
|---|---|
| 아날로그 입력 채널 | 유니버설 입력 10채널 (스크루 단자) |
| 입력 종류 | DC 전압, 열전대, Pt100/Pt1000, 저항, 전류(션트 단자대 사용, 4~20 mA) |
| DC 전압 레인지 | ±0.5 mV ~ ±100 V (±0.5/1/2.5/5/10/25/50/100 mV, ±0.5/1/2.5/5/10/25/50/100 V) |
| 최대 입력 전압 | 100 VDC |
| DC 전압 정확도 | 풀스케일의 0.1% ±10 µV |
| 열전대 | J, K, T, S, B, E, N, C, L, R (냉접점 보상 ±0.5 °C) |
| Pt100/Pt1000 | -200 ~ 850 °C, 2/3선식, 정확도 0.4 °C ±판독값의 0.1% (20 °C) |
| 저항 | 1 kΩ / 10 kΩ 레인지, 정확도 1 Ω / 10 Ω |
| 분해능 | 16 bit |
| 기록 간격(샘플링) | 1 ms ~ 20 min (V >50 mV), 2 ms ~ 20 min (V ≤50 mV, 열전대, Pt100/Pt1000), 스캔 방식 |
| 로직 입출력 | 12채널 (최대 24 V CAT I, 입력 임피던스 4.7 kΩ, 1 ms) |
| 타이밍 입력 | 4채널: 펄스 카운트 0~1천만, 주파수 1 Hz ~ 10 kHz, PWM 100 Hz ~ 2 kHz (정확도 0.1%) |
| 알람 출력 | 4개 (A~D, 0~5 V) |
| 트리거 | 날짜, 지연, 에지, 임계값 조합(and/or), 로직 채널 워드, 프리트리거 0~100k 샘플 |
| 내장 메모리 | 32 GB 플래시 (최대 파일 크기 2 GB) |
| 디스플레이 | 10형 TFT 터치스크린 LCD, 1024 × 600 |
| 인터페이스 | USB 호스트 2개, LAN(10/100Base-T, RJ45), LabVIEW 드라이버, VNC |
| 안전 등급 | CAT I 100 V (IEC 61010-1) |
| 전원 | AC 어댑터(100~240 VAC, 15 V / 4 A), 배터리 미장착 |
| 크기(W×H×D) | 66 × 298 × 176 mm |
| 무게 | 1.5 kg |
| 기본 구성품 | AC 어댑터(100~240 V), 25핀 커넥터·백쉘, 입력 커넥터 10개, 숄더 스트랩, 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS220 Series Portable 10-Channel Data Recorder Datasheet v102126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
