BK PRECISION · 3채널 DC 전원공급기
1761
BK Precision 1761은 0~35 V/0~3 A 가변 출력 2개와 2~6.5 V/5 A 출력 1개를 제공하는 3채널 DC 전원공급기입니다. 시리즈 중 A·B 채널 전류가 가장 커서 직렬·병렬 트래킹으로 출력 전압이나 전류를 두 배로 확장해 쓸 수 있습니다.
35 VA/B 채널 최대 전압
3 AA/B 채널 최대 전류
5 AC 채널 전류
3출력 채널
35 V · 3 A × 2, 시리즈 최대 전류의 3채널
코스·파인 노브와 5~100% 전류 제한으로 A·B 채널을 조정하고 4자리 LED 두 개로 전압·전류를 확인합니다. C 채널은 2~6.5 V 범위에서 최대 5 A를 공급해 3.3 V·5 V 로직 전원으로 활용합니다.
1760A 시리즈 데이터시트 (영문)자료실에서 보기 ›1761의 특징
35 V / 3 A 두 채널
A·B 채널이 각각 0~35 V, 0~3 A를 내어 모터 드라이버나 전력 회로에 여유 있게 대응합니다.
2~6.5 V 로직 채널
C 채널이 2 V부터 조정되어 3.3 V·5 V 로직 전원을 5 A까지 공급합니다.
트래킹 모드
직렬 트래킹과 병렬 모드로 전압 또는 전류를 두 배로 확장합니다.
안정된 출력
리플 1 mVrms 이하, 레귤레이션 0.01% + 3 mV 이하로 깨끗한 전원을 공급합니다.

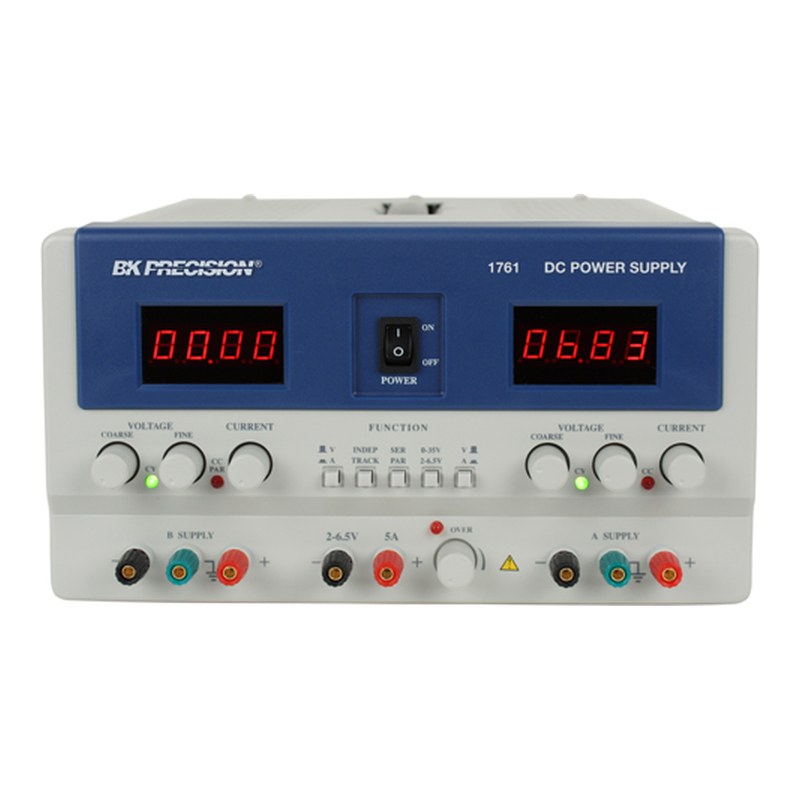

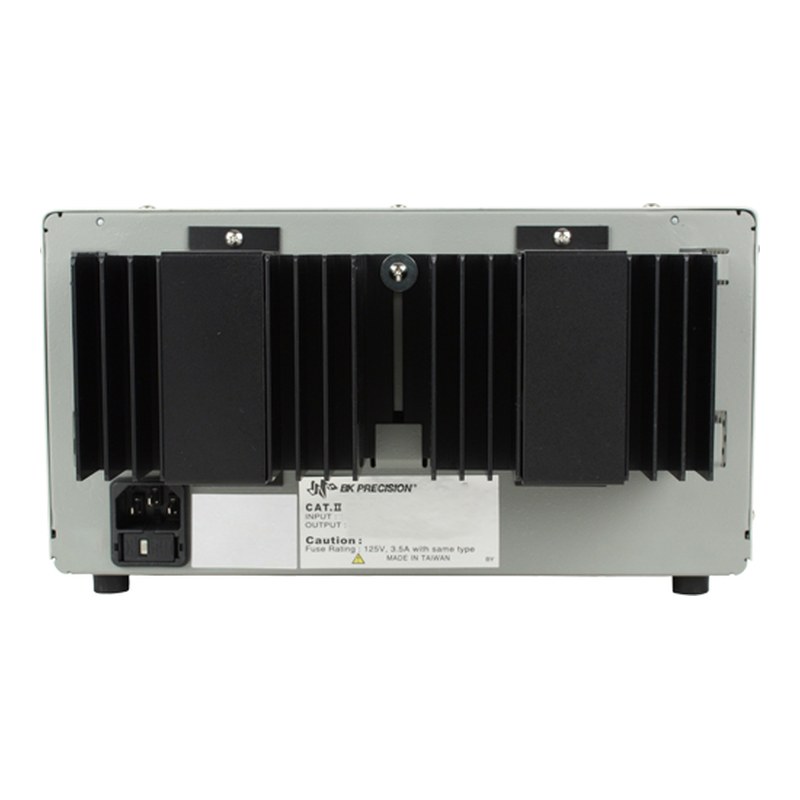

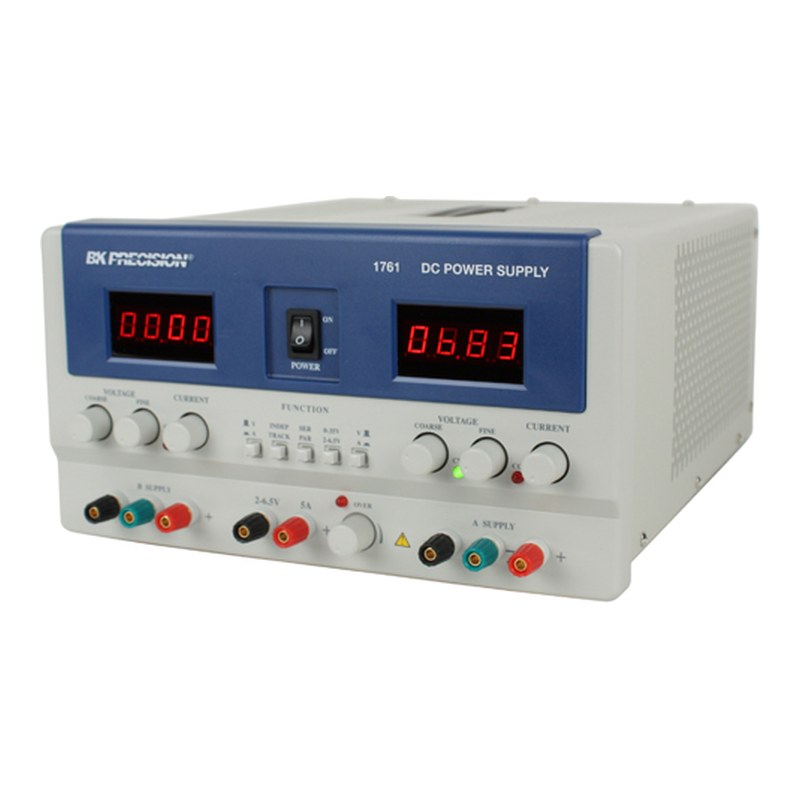

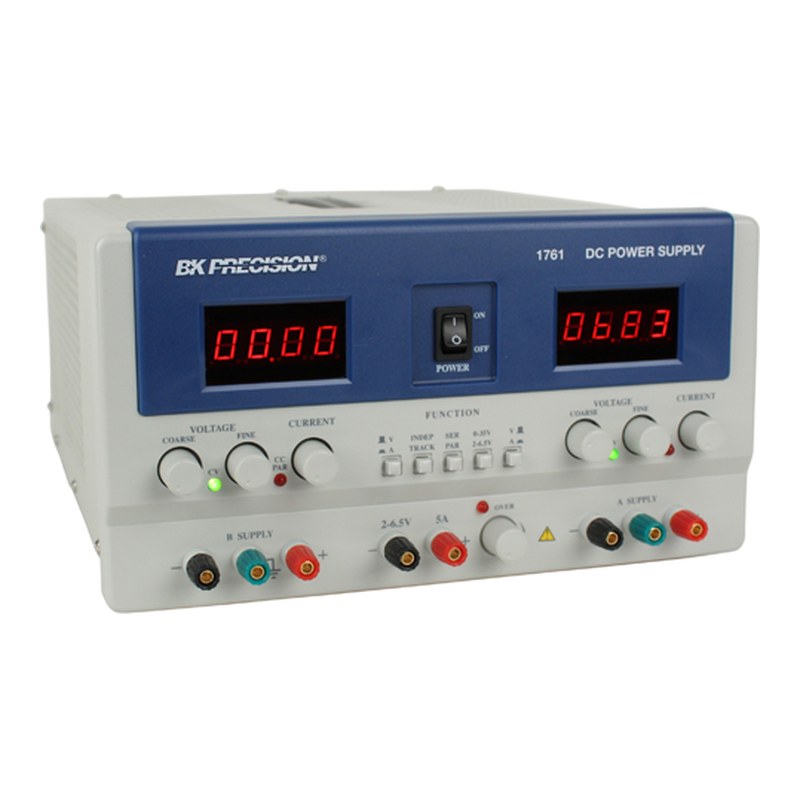

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 | A/B 채널 전압 | A/B 채널 전류 | C 채널 전압 | C 채널 전류 |
|---|---|---|---|---|---|
| 1760A | 3CH | 0~30 V | 0~2 A | 4~6.5 V | 5 A |
| 1761 (이 상품) | 3CH | 0~35 V | 0~3 A | 2~6.5 V | 5 A |
| 1762 | 3CH | 0~60 V | 0~2 A | 2~6.5 V | 5 A |
이런 현장에 적합합니다
임베디드 개발
3.3 V MCU + 주변 회로 동시 전원
모터 드라이버
3 A급 구동 회로 시험
±전원 회로
직렬 트래킹 아날로그 회로
교육·연구
다채널 실험 전원
1761 주요 사양
| 모델 | 1761 |
|---|---|
| 출력 채널 | 3채널 (A, B 가변 + C) |
| A/B 채널 출력 | 0~35 V, 0~3 A (각 채널) |
| C 채널 출력 | 2~6.5 V, 5 A |
| 트래킹 모드 | 독립, 직렬 트래킹, 병렬 (전압 또는 전류 2배) |
| 전압 라인 레귤레이션 (120 VAC ±10%) | ≤ 0.01% + 3 mV (A/B), ≤ 10 mV (C) |
| 전압 로드 레귤레이션 | ≤ 0.01% + 3 mV (A/B), ≤ 10 mV (C) |
| 복구 시간 | 100 µs |
| 리플 | ≤ 1 mVrms |
| 온도 계수 | ≤ 300 ppm/°C |
| 전류 제한 조정 범위 | 5~100% (A/B) |
| 전류 레귤레이션 | 라인 ≤ 0.2% + 3 mA, 로드 ≤ 0.2% + 3 mA |
| 전류 리플 | ≤ 3 mA rms |
| 표시부 | 4자리 LED 2개 |
| 전압계 | 분해능 10 mV, ±(0.5% rdg + 9 digits) |
| 전류계 | 분해능 1 mA, ±(0.5% rdg + 9 digits) |
| 보호 기능 | 전류 제한, 역극성, 과전압, 단락 |
| 입력 전원 | 108~132 VAC, 60 Hz (120/220/230/240 VAC ±10%, 50/60 Hz 버전 별도) |
| 소비 전력 | 350 W |
| 사용 온도 | 0~40 °C, 85% R.H. 이하 |
| 보관 온도 | -15~70 °C, 85% R.H. 이하 |
| 크기 (W×H×D) | 267 × 145 × 381 mm |
| 무게 | 9.5 kg |
| 기본 구성품 | 사용 설명서, 예비 퓨즈, 전원 코드 |
※ 제조사 데이터시트(1760A Series Datasheet, v091423) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
